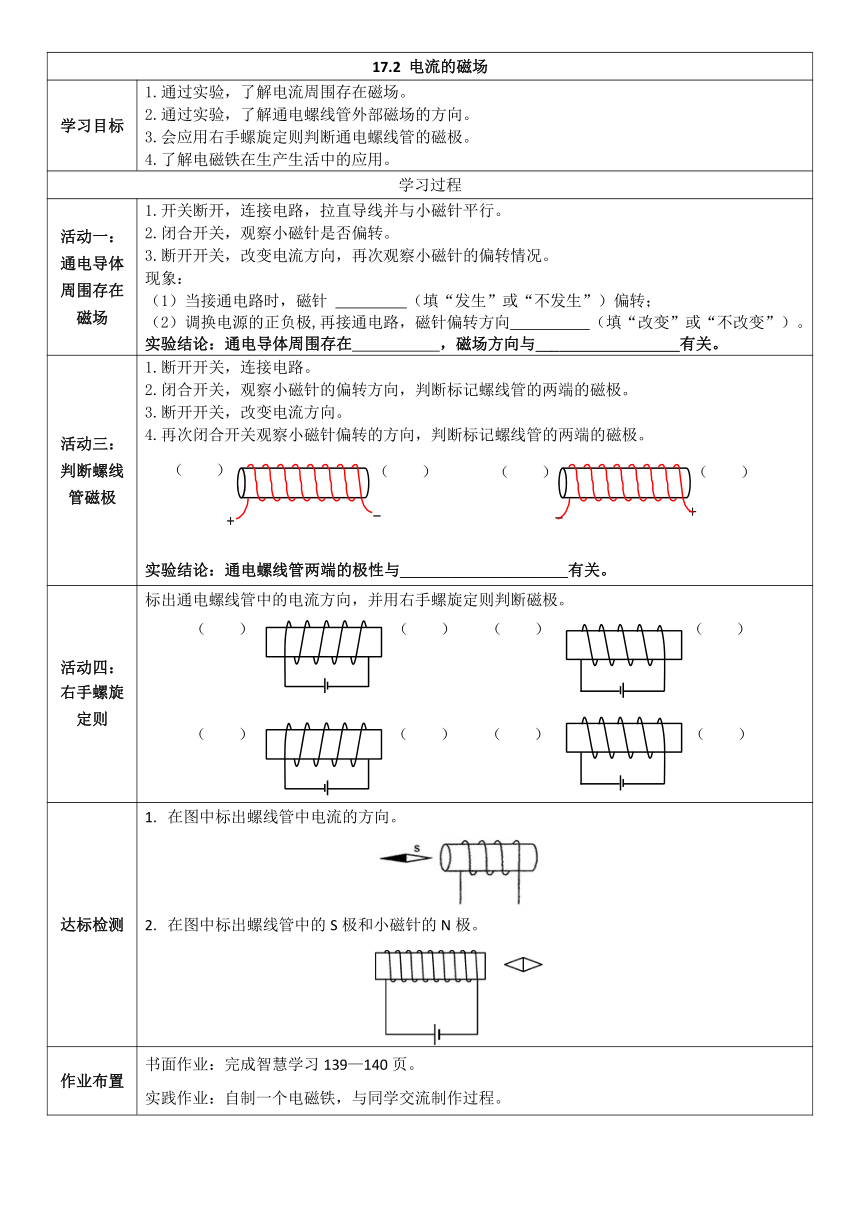

17.2 電流的磁場
學習目標 1.通過實驗，了解電流周圍存在磁場。 2.通過實驗，了解通電螺線管外部磁場的方向。 3.會應用右手螺旋定則判斷通電螺線管的磁極。 4.了解電磁鐵在生產生活中的應用。
學習過程
活動一： 通電導體周圍存在磁場 1.開關斷開，連接電路，拉直導線并與小磁針平行。 2.閉合開關，觀察小磁針是否偏轉。 3.斷開開關，改變電流方向，再次觀察小磁針的偏轉情況。 現象： （1）當接通電路時，磁針 （填“發生”或“不發生”）偏轉； （2）調換電源的正負極,再接通電路，磁針偏轉方向 （填“改變”或“不改變”）。 實驗結論：通電導體周圍存在 ，磁場方向與__________________有關。
活動三： 判斷螺線管磁極 1.斷開開關，連接電路。 2.閉合開關，觀察小磁針的偏轉方向，判斷標記螺線管的兩端的磁極。 3.斷開開關，改變電流方向。 4.再次閉合開關觀察小磁針偏轉的方向，判斷標記螺線管的兩端的磁極。 實驗結論：通電螺線管兩端的極性與_____________________有關。
活動四： 右手螺旋定則 標出通電螺線管中的電流方向，并用右手螺旋定則判斷磁極。
達標檢測 在圖中標出螺線管中電流的方向。 在圖中標出螺線管中的S極和小磁針的N極。
作業布置 書面作業：完成智慧學習139—140頁。 實踐作業：自制一個電磁鐵，與同學交流制作過程。
