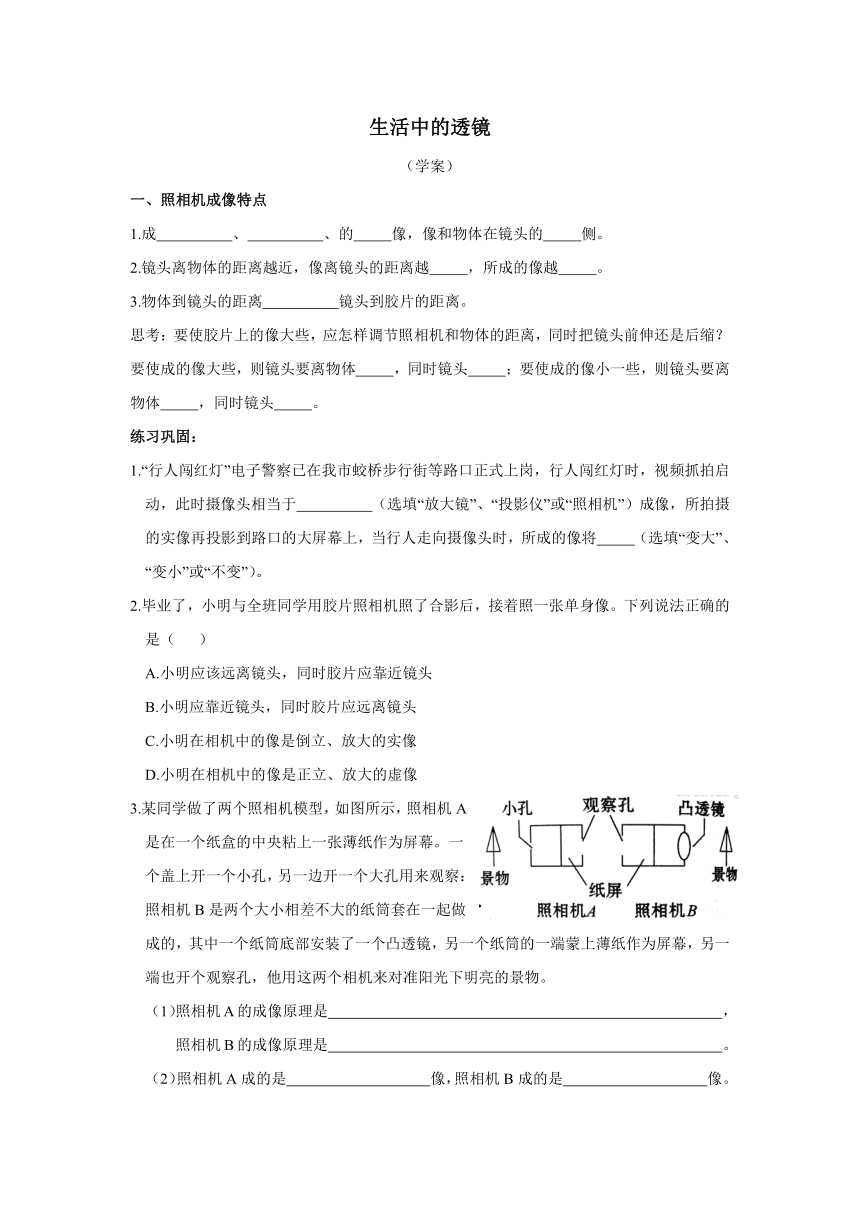

生活中的透鏡
（學案）
一、照相機成像特點
1.成 、 、的 像，像和物體在鏡頭的 側。
2.鏡頭離物體的距離越近，像離鏡頭的距離越 ，所成的像越 。
3.物體到鏡頭的距離 鏡頭到膠片的距離。
思考：要使膠片上的像大些，應怎樣調節照相機和物體的距離，同時把鏡頭前伸還是后縮？
要使成的像大些，則鏡頭要離物體 ，同時鏡頭 ；要使成的像小一些，則鏡頭要離物體 ，同時鏡頭 。
練習鞏固：
1.“行人闖紅燈”電子警察已在我市蛟橋步行街等路口正式上崗，行人闖紅燈時，視頻抓拍啟動，此時攝像頭相當于 （選填“放大鏡”、“投影儀”或“照相機”）成像，所拍攝的實像再投影到路口的大屏幕上，當行人走向攝像頭時，所成的像將 （選填“變大”、“變小”或“不變”）。
2.畢業了，小明與全班同學用膠片照相機照了合影后，接著照一張單身像。下列說法正確的是（ ）
A.小明應該遠離鏡頭，同時膠片應靠近鏡頭
B.小明應靠近鏡頭，同時膠片應遠離鏡頭
C.小明在相機中的像是倒立、放大的實像
D.小明在相機中的像是正立、放大的虛像
3.某同學做了兩個照相機模型，如圖所示，照相機A是在一個紙盒的中央粘上一張薄紙作為屏幕。一個蓋上開一個小孔，另一邊開一個大孔用來觀察：照相機B是兩個大小相差不大的紙筒套在一起做成的，其中一個紙筒底部安裝了一個凸透鏡，另一個紙筒的一端蒙上薄紙作為屏幕，另一端也開個觀察孔，他用這兩個相機來對準陽光下明亮的景物。
（1）照相機A的成像原理是 ，
照相機B的成像原理是 。
（2）照相機A成的是 像，照相機B成的是 像。
二、投影儀成像特點
1.成 、 、的 像，像和投影片在鏡頭的 側。
2.投影片離鏡頭越近，像到鏡頭的距離越 ，屏幕上所成的像越 。
3.投影片到鏡頭的距離 鏡頭到屏幕的距離。
使屏幕上的像變大一些的辦法： （選填“減小”或“增大”）投影片與鏡頭之間的距離，同時 （選填“減小”或“增大”）屏幕與鏡頭之間的距離。
練習鞏固：
1.如圖，投影儀是教學中常用的設備，下面關于投影儀的敘述中正確的是（ ）
A.平面鏡的作用是通過折射改變光的傳播方向
B.投影儀所成的像是可以是實像，也可以是虛像
C.要使投影儀清晰成像在更遠的屏幕上，投影儀的鏡頭要距投影片更近一些
D.屏幕表面粗糙，不利于光發生漫反射
三、放大鏡成像特點
1.成 、 、的 像，虛像和物體在放大鏡的 側。
2.物體到鏡頭的距離 像到鏡頭的距離。
3.在成像范圍內，放大鏡離物體越近，所成像越 。
練習鞏固：
1.老奶奶用放大鏡看報紙時，為了看到更大的清晰的像，她常常這樣做（ ）
A.報紙與眼睛不動，放大鏡離報紙遠一些
B.報紙與眼睛不動，放大鏡離報紙近一些
C.報紙與放大鏡不動，眼睛離報紙遠一些
D.報紙與放大鏡不動，眼睛離報紙近一些
2.小明用凸透鏡觀察書本上的字，看到如圖情景，則他看到的字是正立，放大的 像，應用這一規律可以制成 。
四、實像和虛像
類型 實像 虛像
成因 實際光線相交而成 實際光線的 相交而成
成像實情 光屏 到所成的像 光屏 到所成的像
像、物位置 像和物位于凸透鏡的 側 像和物位于凸透鏡的 側
正倒
舉例
練習鞏固：
1.下列關于實像和虛像的說法中正確的是（ ）
A.實像是由光的折射形成的，虛像是由光的反射形成的
B.看到實像是有光進入人的眼睛，看到虛像時沒有光進入人眼
C.實像是縮小或放大的，虛像都是放大的
D.實像能用光屏承接，虛像不能用光屏承接
課后習題
1.我們經常提到的像：①小孔成像②平面鏡成像③放大鏡成像④電影銀幕上的像，其中（ ）
A.屬于實像是①②③ B.屬于虛像的是②③④
C.由于反射而成的像② D.由于折射而成的像①③④
2.如圖是無人售票車上安裝了“車載電視監控器”，圖中攝像頭的工作原理相當于物體通過凸透鏡成 （選填“正”、“倒”）立 （選填“實”、“虛”）像，當人走進攝像頭的過程中，所成的像 （選填“變大”、“變小”）。
3.小明同學用凸透鏡做實驗時觀察到了如圖所示的實驗現象.下列光學儀器的成像規律與小明看到的實驗現象的成像規律相同的是（ ）
A.放大鏡 B.照相機 C.投影儀 D.潛望鏡
4.如圖所示,是蠟燭通過凸透鏡在光屏上的成像情況,以下器材利用這一成像原理的是（ ）
A.放大鏡 B.電影放映機 C.照相機 D.投影儀
5.如圖所示,魚缸中只有一條小魚,而眼睛從圖中位置可以觀察到兩條,一條魚的位置變淺,另一條魚變大.前者是由于 形成的 （選填“實”或“虛”)像;后者是由于魚缸的右側部分等效于 而形成的 （選填“實”或“虛”）像。
6.為了豐富市民業余文化生活,我市開展了露天電影走進社區活動.準備放映時,畫面超出整個屏幕,如果你是放映員應將放映機 （選填“遠離”或“靠近”）屏幕,同時要 （選填“增大”或“減小”）鏡頭與膠片間的距離。
