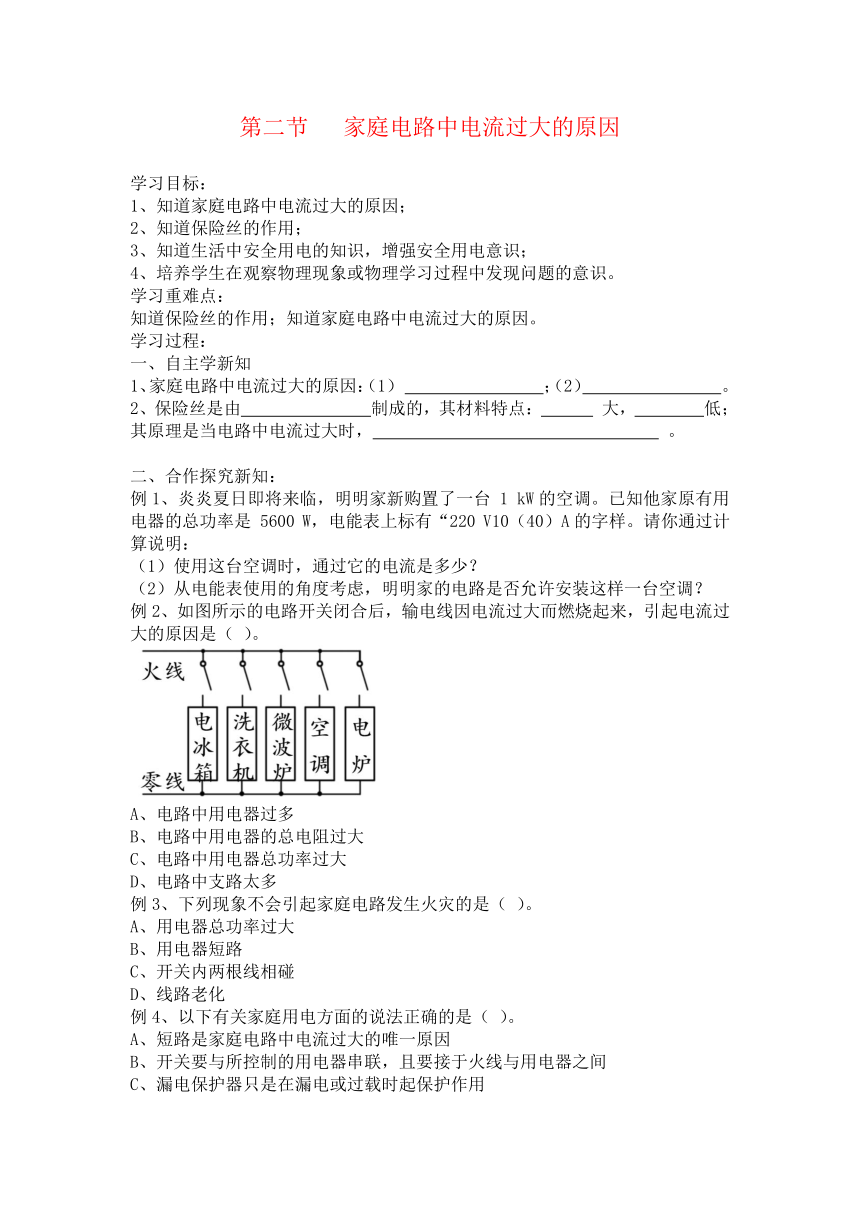

第二節 家庭電路中電流過大的原因
學習目標：
1、知道家庭電路中電流過大的原因；
2、知道保險絲的作用；
3、知道生活中安全用電的知識，增強安全用電意識；
4、培養學生在觀察物理現象或物理學習過程中發現問題的意識。
學習重難點：
知道保險絲的作用；知道家庭電路中電流過大的原因。
學習過程：
一、自主學新知
1、家庭電路中電流過大的原因：（1） ；（2） 。
2、保險絲是由 制成的，其材料特點： 大， 低；其原理是當電路中電流過大時， 。
二、合作探究新知：
例1、炎炎夏日即將來臨，明明家新購置了一臺 1 kW的空調。已知他家原有用電器的總功率是 5600 W，電能表上標有“220 V10（40）A的字樣。請你通過計算說明：
（1）使用這臺空調時，通過它的電流是多少？
（2）從電能表使用的角度考慮，明明家的電路是否允許安裝這樣一臺空調？
例2、如圖所示的電路開關閉合后，輸電線因電流過大而燃燒起來，引起電流過大的原因是（ ）。
A、電路中用電器過多
B、電路中用電器的總電阻過大
C、電路中用電器總功率過大
D、電路中支路太多
例3、下列現象不會引起家庭電路發生火災的是（ ）。
A、用電器總功率過大
B、用電器短路
C、開關內兩根線相碰
D、線路老化
例4、以下有關家庭用電方面的說法正確的是（ ）。
A、短路是家庭電路中電流過大的唯一原因
B、開關要與所控制的用電器串聯，且要接于火線與用電器之間
C、漏電保護器只是在漏電或過載時起保護作用
D、驗電筆的作用是僅用來辨別相線和中性線

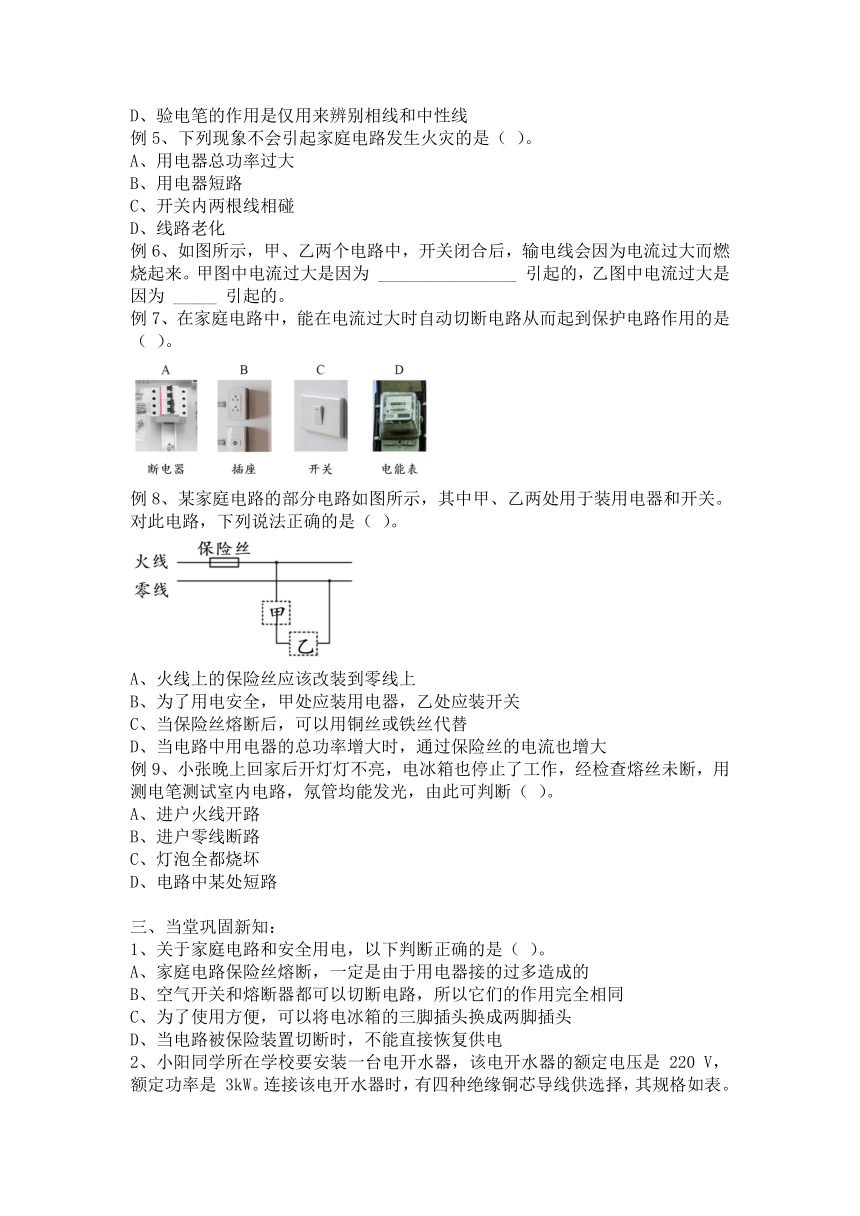

例5、下列現象不會引起家庭電路發生火災的是（ ）。
A、用電器總功率過大
B、用電器短路
C、開關內兩根線相碰
D、線路老化
例6、如圖所示，甲、乙兩個電路中，開關閉合后，輸電線會因為電流過大而燃燒起來。甲圖中電流過大是因為 ________________ 引起的，乙圖中電流過大是因為 _____ 引起的。
例7、在家庭電路中，能在電流過大時自動切斷電路從而起到保護電路作用的是（ ）。
例8、某家庭電路的部分電路如圖所示，其中甲、乙兩處用于裝用電器和開關。對此電路，下列說法正確的是（ ）。
A、火線上的保險絲應該改裝到零線上
B、為了用電安全，甲處應裝用電器，乙處應裝開關
C、當保險絲熔斷后，可以用銅絲或鐵絲代替
D、當電路中用電器的總功率增大時，通過保險絲的電流也增大
例9、小張晚上回家后開燈燈不亮，電冰箱也停止了工作，經檢查熔絲未斷，用測電筆測試室內電路，氖管均能發光，由此可判斷（ ）。
A、進戶火線開路
B、進戶零線斷路
C、燈泡全都燒壞
D、電路中某處短路
三、當堂鞏固新知：
1、關于家庭電路和安全用電，以下判斷正確的是（ ）。
A、家庭電路保險絲熔斷，一定是由于用電器接的過多造成的
B、空氣開關和熔斷器都可以切斷電路，所以它們的作用完全相同
C、為了使用方便，可以將電冰箱的三腳插頭換成兩腳插頭
D、當電路被保險裝置切斷時，不能直接恢復供電
2、小陽同學所在學校要安裝一臺電開水器，該電開水器的額定電壓是 220 V，額定功率是 3kW。連接該電開水器時，有四種絕緣銅芯導線供選擇，其規格如表。從既安全又經濟的方面考慮，選用導線的橫截面積是（ ）。
A、4mm2
B、6mm2
C、2.5mm2
D、10mm2
3、家庭電路中，下列情形可能引起熔絲熔斷的是（ ）。
A、插座的零線火線接反
B、兩只白熾燈串聯連接
C、電器金屬外殼未接地
D、同時使用大功率電器
4、如圖是家庭電路正常工作的一部分。下列說法中正確的是（ ）。
A、導線 B 與大地之間的電壓為 220 V
B、保險絲能在有人觸電時自動切斷電路
C、電冰箱的插頭插入三孔插座時，能使電冰箱的金屬外殼接地
D、閉合開關后測電筆先后插入插座的左右插孔，氖管都發光
5、關于保險絲的使用，下列說法正確的是（ ）。
A、保險絲應串聯在零線上
B、保險絲應串聯在火線上
C、手頭沒有保險絲，可用鐵絲代替保絲
D、選用保險絲時，選越粗的越安全
6、關于家庭電路，下列說法中正確的是（ ）。
A、在家庭電路中，同時工作的用電器越多，總電阻越大
B、家庭電路中總電流過大，保險絲熔斷，一定是由于電路中用電器過多，實際功率過大引起的
C、用電器使用三線插頭，是為了防止漏電而采取的保護措施
D、保險絲一般選用電阻比較小，熔點比較低的合金制作而成
7、在家庭電路中，下列說法正確的是（ ）。
A、燈與控制它的開關是并聯的，與插座是串聯的
B、電路中電流過大的原因之一是使用的用電器總功率過大
C、增加大功率用電器時，只需換上足夠粗的保險絲即可
D、使用測電筆時，不能用手接觸到筆尾的金屬體
8、CCTV“廣而告之”欄目曾播放過一段公益廣告，如圖所示，通過插座接入電路的用電器同時工作時，電路中消耗的總功率過大，引起干路中的 _____ （填“電阻”或“電流”）過大。根據焦耳定律可知，干路上的電流產生過多的 _____ ，使導線的溫度急劇升高，從而燒壞插座和干路的導線，容易引起火災。
9、如圖所示，用電水壺燒水時，若不慎有水濺人旁邊的插座里，可能導致電路 _____ ，使空氣開關跳閘。為了安全使用，電水壺的金屬外殼應 _____ 。
10、關于家庭電路，下列說法中正確的是（ ）。
A、在家庭電路中，同時工作的用電器越多，總電阻越大
B、電爐工作時，電爐絲熱的發紅，而連接電爐的導線并不太熱，是因為導線的電阻比電爐絲的電阻小
C、家庭電路中不安裝保險絲，那么發生短路時，會因為通過用電器的電流過大而燒毀用電器
D、家庭電路中總電流過大，是由于電路中用電器的實際功率過大引起
答案：
例1、（1）4.5A；（2）可以；例2、C；例3、C；例4、A；例5、C；例6、用電器總功率過大；短路；例7、B；例8、D；例9、B；
當堂鞏固新知：
1、D；2、C；3、D；4、C；5、B；6、C；7、B；8、電流；熱量；9、短路；接地；10、B；
