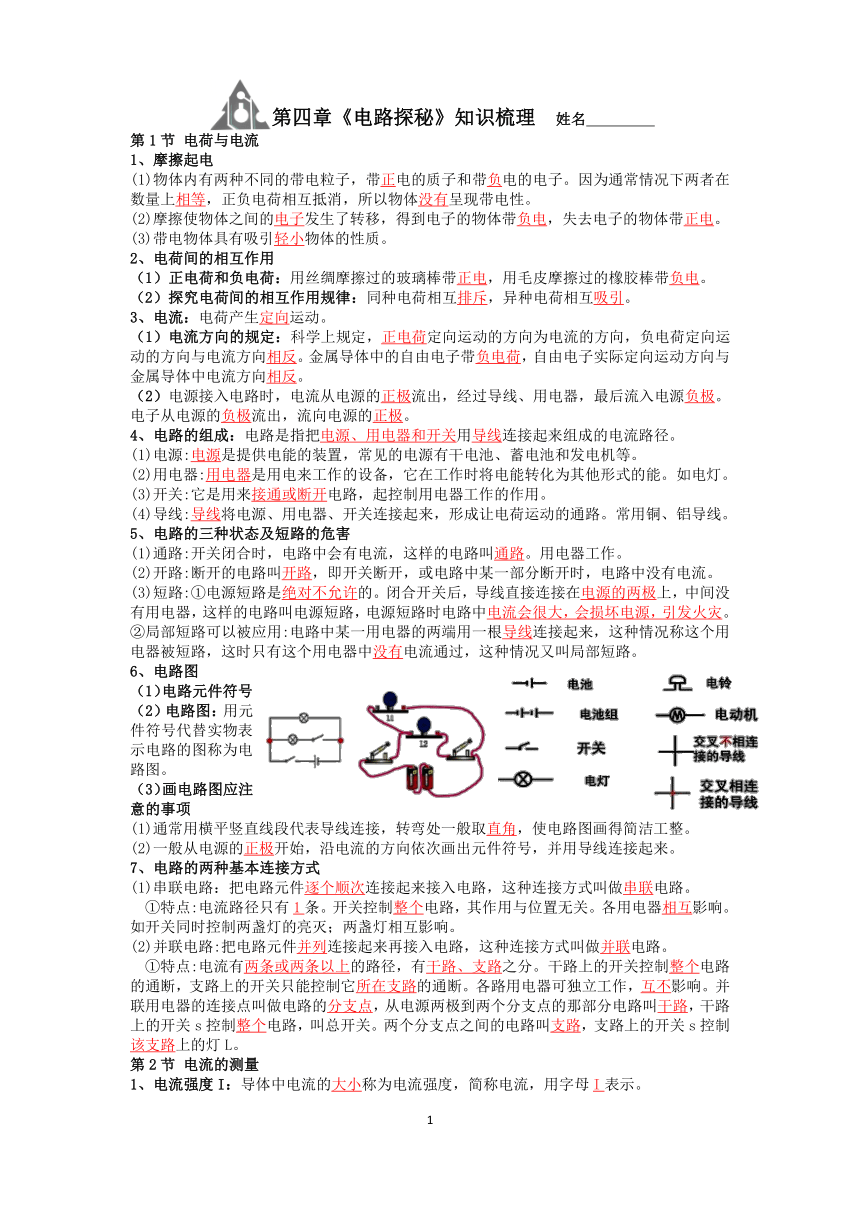

第四章《電路探秘》知識梳理 姓名
第1節 電荷與電流
1、摩擦起電
(1)物體內有兩種不同的帶電粒子，帶正電的質子和帶負電的電子。因?yàn)橥ǔＧ闆r下兩者在數量上相等，正負電荷相互抵消，所以物體沒有呈現帶電性。
(2)摩擦使物體之間的電子發生了轉移，得到電子的物體帶負電，失去電子的物體帶正電。
(3)帶電物體具有吸引輕小物體的性質。
2、電荷間的相互作用
（1）正電荷和負電荷：用絲綢摩擦過的玻璃棒帶正電，用毛皮摩擦過的橡膠棒帶負電。
（2）探究電荷間的相互作用規律：同種電荷相互排斥，異種電荷相互吸引。
3、電流：電荷產生定向運動。
（1）電流方向的規定：科學上規定，正電荷定向運動的方向?yàn)殡娏鞯姆较颍?fù)電荷定向運動的方向與電流方向相反。金屬導體中的自由電子帶負電荷，自由電子實際定向運動方向與金屬導體中電流方向相反。
（2）電源接入電路時，電流從電源的正極流出，經過導線、用電器，最后流入電源負極。電子從電源的負極流出，流向電源的正極。
4、電路的組成：電路是指把電源、用電器和開關用導線連接起來組成的電流路徑。
(1)電源:電源是提供電能的裝置，常見的電源有干電池、蓄電池和發電機等。
(2)用電器:用電器是用電來工作的設備，它在工作時將電能轉化為其他形式的能。如電燈。
(3)開關:它是用來接通或斷開電路，起控制用電器工作的作用。
(4)導線:導線將電源、用電器、開關連接起來，形成讓電荷運動的通路。常用銅、鋁導線。
5、電路的三種狀態及短路的危害
(1)通路:開關閉合時，電路中會有電流，這樣的電路叫通路。用電器工作。
(2)開路:斷開的電路叫開路，即開關斷開，或電路中某一部分?jǐn)嚅_時，電路中沒有電流。
(3)短路:①電源短路是絕對不允許的。閉合開關后，導線直接連接在電源的兩極上，中間沒有用電器，這樣的電路叫電源短路，電源短路時電路中電流會很大，會損壞電源，引發火災。
②局部短路可以被應用:電路中某一用電器的兩端用一根導線連接起來，這種情況稱這個用電器被短路，這時只有這個用電器中沒有電流通過，這種情況又叫局部短路。
6、電路圖
（1）電路元件符號
（2）電路圖：用元件符號代替實物表示電路的圖稱為電路圖。
（3）畫電路圖應注意的事項
(1)通常用橫平豎直線段代表導線連接，轉彎處一般取直角，使電路圖畫得簡潔工整。
(2)一般從電源的正極開始，沿電流的方向依次畫出元件符號，并用導線連接起來。
7、電路的兩種基本連接方式
(1)串聯電路：把電路元件逐個順次連接起來接入電路，這種連接方式叫做串聯電路。
①特點:電流路徑只有1條。開關控制整個電路，其作用與位置無關。各用電器相互影響。如開關同時控制兩盞燈的亮滅；兩盞燈相互影響。
(2)并聯電路:把電路元件并列連接起來再接入電路，這種連接方式叫做并聯電路。
①特點:電流有兩條或兩條以上的路徑，有干路、支路之分。干路上的開關控制整個電路的通斷，支路上的開關只能控制它所在支路的通斷。各路用電器可獨立工作，互不影響。并聯用電器的連接點叫做電路的分支點，從電源兩極到兩個分支點的那部分電路叫干路，干路上的開關s控制整個電路，叫總開關。兩個分支點之間的電路叫支路，支路上的開關s控制該支路上的燈L。
第2節 電流的測量
1、電流強度I：導體中電流的大小稱為電流強度，簡稱電流，用字母I表示。
（1）單位：安培，簡稱安，符號為A。更小的位有毫安( mA)、微安(μA),其換算關系為
1安= 103毫安,1毫安= 103微安。
（2）常見用電器的電流值：用電器說明書或銘牌上標注的電流值是指正常工作時的電流值。
（3）人體與電流：一般情況下，當通過入體的電流達到10毫安以上時，人就有生命危險。
2、電流的測量
（1）認識電流表：電流表有3個接線柱，“-”表示負接線柱，兩個“+”接線柱(注意不是“+”極和“-”極)①使用“0.6”和“-”兩個接線柱時，它的量程是0~0.6安;②用“3”和“-”兩個接線柱時，量程是0~3安；同一刻度線，大量程數值是小量程數值的5倍.
（2）電流表的使用規范
①按照“不超”“從小”原則選擇合適量程。“不超”指被測電流不要超過電流表的量程(允許測量的最大電流)；要實行“從小”原則，能用小量程就用小量程，如選擇0 ~ 0.6安量程，以使測量結果更準確。在不能預先估計被測電流大小時，應采用“選擇最大量程試觸”的方法來選擇合適量程。
②絕對不允許不經用電器把電流表直接接到電源兩極上，否則會燒壞電流表，損壞電源。
因?yàn)殡娏鞅黼娮韬苄。喈?dāng)于導線將電源短路。
3、串、并聯電路的電流特點
實驗要更換規格不同的小燈泡進行多次實驗，這樣可以避免偶然性，使結論具有普遍性。
第3節 物質的導電性與電阻
1、物質的導電能力
（1）導體、絕緣體的含義
①導體：容易導電的物質叫做導體。如金屬、石墨(碳)、人體、大地、酸堿鹽的水溶液等。
②絕緣體：不容易導電的物質叫做絕緣體。如橡膠、玻璃、瓷、塑料、干木材、干燥的空氣。
（2）導體和絕緣體之間沒有絕對的界限
它們之間沒有明顯的界限。導體和絕緣體不是絕對的，有些絕緣體在條件改變時可能會變成導體。例如，常溫下玻璃是絕緣體，當燒到紅熾狀態時可以導電。
（3）導體容易導電和絕緣體不容易導電的原因
①有些物質是由分子構成的，分子是由原子構成的，原子又是由原子核和繞核高速運動的電子構成的。電子帶負電，原子核帶正電。
②金屬是由原子構成的，在金屬導體中存在著大量可自由移動的電子；在酸堿、鹽的水溶液中存在著可自由移動的電荷，稱為正、負離子；在絕緣體中，幾乎沒有能自由移動的電子。
由此可見，導體容易導電，是因?yàn)閷?dǎo)體中有大量的可自由移動的電荷，絕緣體不容易導電，是因?yàn)榻^緣體中幾乎沒有能自由移動的電子。
（4）半導體：導電能力介于導體與絕緣體之間的一類物質叫做半導體。如硅和鍺。
2、電阻：電阻表示導體對電流的阻礙作用。
（1）用R表示導體的電阻，在電路圖中的符號是“”。
（2）單位：在國際單位制中，電阻的單位是歐姆，簡稱歐，符號是Ω。
常用的單位還有千歐、兆歐,它們的換算關系是：1兆歐= 103千歐,1千歐= 103歐
人體電阻的平均值是1 000~ 2 000歐。
3、影響電阻大小的因素
（1）探究導體的電阻與長度的關系：材料、橫截面積相同的導體，長度越長,電阻越大。
（2）電阻與橫截面積的關系：材料、長度相同的導體，橫截面積越小，電阻越大。
（3）電阻與材料的關系：橫截面積、長度相同，而材料不同的導體，導體電阻的大小不同。
（4）電阻與溫度的關系：導體的電阻大小與溫度有關。
（5）實驗要點：①實驗過程中要控制電源電壓不變。
②實驗中，通過比較電流表示數的大小來判斷電阻的大小，這是運用了轉換法。
③實驗中還應用了控制變量法。在設計實驗和敘述結論時，都要注意控制變量法的運用。
第4節 變阻器
1、變阻器的應用：①改變點燈亮度；②改變電視機等的音量；③改變電動汽車的行車速度。
2、滑動變阻器
（1）原理：改變接入電路的電阻的有效長度來改變電阻大小。
（2）構造：滑動變阻器的結構示意圖和電路圖中的符號如圖所示。
（3）滑動變阻器的連接方式
①滑動變阻器接入電路的接線柱必須“一上一下”；不能同時使用上面兩個接線柱( R = 0),也不能同時使用下面兩個接線柱( R為定值，即最大阻值)。
②有效電阻的長度取決于下面接入電路的接線柱到滑片P的距離，滑片P到下面接線柱的長度越長，電阻越大。
③一個變阻器上標有“50歐 1安”字樣，表示此滑動變阻器的最大阻值是50歐，允許通過的最大電流是1安。
④為了保護電路，在通電前應將滑片置于阻值最大處，即離所選下接線柱最遠的一端。
⑤滑動變阻器要與被控制的用電器串聯。
⑥旋鈕型變阻器的工作原理：通過旋轉改變接入電路的電阻的有效長度來改變電阻的大小。
第5節 電壓的測量
1、電壓U：電壓是使自由電荷定向移動形成電流的原因。電壓可給電流提供推動作用。
(1)用水流理解電流的形成，用類比法理解電壓。
(2)電源的作用：電源是提供電壓的裝置，如干電池、蓄電池、發電機等。
（3）電壓的單位：電壓的單位是伏特,簡稱伏,符號是V。其單位還有千伏(kV )、毫伏(mV)和微伏(μV)。它們的換算關系為1千伏=1000伏，1伏=1000毫伏，1毫伏= 1000微伏
（4）常見的電壓值：①一節普通干電池的電壓U= 1.5伏；②家庭照明電路電壓U= 220伏:
③一般情況下,對人體的安全電壓不高于36伏( U≤36伏)。
2、電壓的測量
（1）認識電壓表
電壓表可直接連到電源的正、負極上測量電源電壓(電壓表電阻極大，此處相當于開路)。
（2）電壓表與電流表的比較
電流表 電壓表
不同點 符號 —— ——
用途 測量電流 測量電壓
連入電路方式 與待測電路串聯 與待測電路并聯
量程 一般有0～0.6A，0～3A兩個量程 一般有0～3V，0～15V兩個量程
與電源相接 絕對不允許不經過用電器直接連到電源兩極上 能夠直接并聯在電源兩極上
相同點 使用前都需要調零
都需要選擇量程
電流都是從正接線柱流入，從負接線柱流出
讀數時要認清分度值，且視線與刻度盤面垂直
3、串、并聯電路的電壓特點
為了驗證探究結論的普遍性，可進行多次實驗，其目的是選取多組數據，從而分析歸納，得出一個普遍規律。如本實驗中還可多次改變電源電壓或換用規格不同的小燈泡。
4.6 電流與電壓、電阻的關系
1、探究電流與電壓、電阻的關系
（1）采用的研究方法是：控制變量法
①保持電阻不變，改變電壓研究電流隨電壓的變化關系；
②保持電壓不變，改變電阻研究電流隨電阻的變化關系。
（2）結論：①在電阻一定的情況下，導體中的電流與加在導體兩端的電壓成正比；
②在電壓不變的情況下導體中的電流與導體的電阻成反比。
（3）注意點：①接線時，開關斷開連接電路；滑動變阻器處于阻值最大處；
②控制變量法的運用:a.在研究電流與電壓關系時，控制了電阻不變；
b.在研究電流與電阻關系時，控制了電阻兩端電壓不變。
③進行多次測量，尋找普遍規律；
④在研究電流與電壓關系時，滑動變阻器的作用：保護電路、改變定值電阻兩端的電壓；
⑤在研究電流與電阻關系時，滑動變阻器的作用：保護電路、保持定值電阻兩端的電壓不變。
2、歐姆定律
（1）歐姆定律的內容：導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比。
（2）數學表達式I=U/R。變形公式：U=IR R=U/I。
（3）說明：①I、U、R對應同一導體或同一段電路，不同時刻、不同導體或不同段電路三
者不能混用，應加角碼區別。
②同一導體（即R不變），則I與U成正比。同一電源（即U不變），則I與R成反比。
③R＝U/I是電阻的計算式，它表示導體的電阻可由U/I計算出大小，電阻是導體本身的一
種性質，與電壓U和電流I等因素?zé)o關。
3、歐姆定律的應用（伏安法測電阻）
（1）實驗原理
（2）滑動變阻器的作用
伏安法測電阻實驗中滑動變阻器的作用有兩個：一是 ( http: / / www.21cnjy.com )保護電路；二是改變電路中的電流和電
阻兩端的電壓，多次測量求平均值，減小誤差。
4.7 電路分析與應用
1、串聯電路：①在串聯電路中，總電阻比任何一個導體的電阻都大，這是因?yàn)殡娮璐?lián)相當于增大了導體的長度。當其中一個電阻增大時，總電阻也增大。
②兩電阻R1和R2串聯，兩端電壓分別為U1與U2，U1/U2=R1/R2，即串聯電路中各電阻分得的電壓與電阻阻值成正比，電阻越大，分得的電壓越大。
2、并聯電路：①電路中并聯的電燈(或其他用電器)過多，電流過大，會引起導線過熱。
②并聯電路中，某條支路上的電阻越小，則該條支路上的電流越大。
③在并聯電路中，總電阻比任何一個導體的電阻都小，這是因?yàn)殡娮璨⒙?lián)
相當于增大了導體的橫截面積。當其中一個電阻增大時，總電阻也增大。
串、并聯電路的特點
串聯電路 并聯電路
電流 內容 串聯電路中各處的電流都相等 并聯電路干路中的電流等于各支路中的電流之和
公式
電壓 內容 串聯電路兩端的總電壓等于各部分電路兩端的電壓之和 并聯電路各支路兩端的電壓相等
公式
電阻 內容 串聯電路的總電阻等于各串聯導體的電阻之和 并聯電路的總電阻的倒數等于各并聯導體的電阻的倒數之和
公式 或R并=R1R2/(R1+R2)
分配 內容 電壓分配：串聯電路中各電阻兩端的電壓與其電阻成正比 電流分配：并聯電路各支路中的電流與電阻成反比
公式
