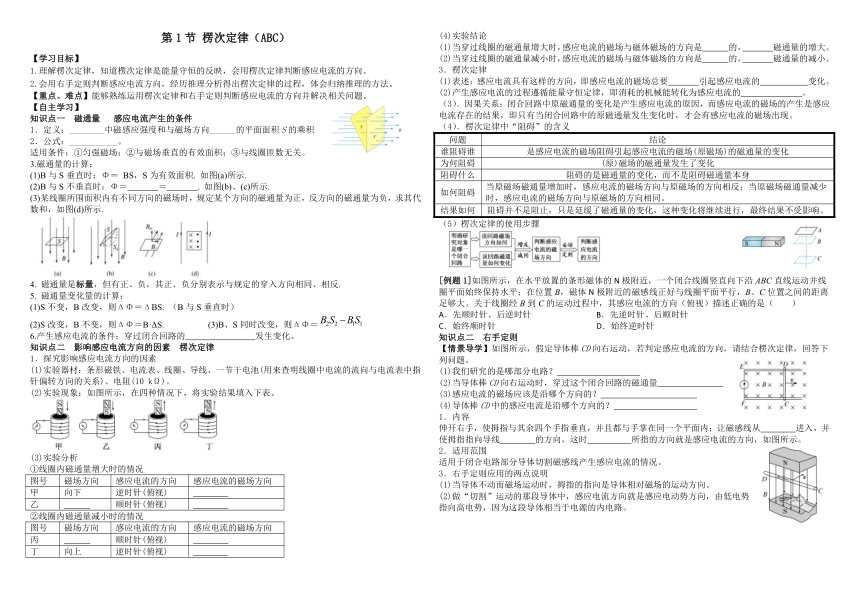

第1節 楞次定律（ABC）
【學習目標】
1.理解楞次定律，知道楞次定律是能量守恒的反映，會用楞次定律判斷感應電流的方向。
2.會用右手定則判斷感應電流方向，經歷推理分析得出楞次定律的過程，體會歸納推理的方法。
【重點、難點】能夠熟練運用楞次定律和右手定則判斷感應電流的方向并解決相關問題。
【自主學習】
知識點一　磁通量 感應電流產生的條件
1．定義：________中磁感應強度和與磁場方向______的平面面積S的乘積
2．公式：___________。
適用條件：①勻強磁場；②與磁場垂直的有效面積；③與線圈匝數無關。
3.磁通量的計算：
(1)B與S垂直時：Φ＝ BS，S為有效面積. 如圖所示.
(2)B與S不垂直時：Φ＝ ＝ . 如圖、(c)所示.
(3)某線圈所圍面積內有不同方向的磁場時，規定某個方向的磁通量為正，反方向的磁通量為負，求其代數和，如圖所示.
4. 磁通量是標量，但有正、負，其正、負分別表示與規定的穿入方向相同、相反.
5. 磁通量變化量的計算：
(1)S不變，B改變，則ΔΦ＝ΔBS. （B與S垂直時）
(2)S改變，B不變，則ΔΦ＝B·ΔS. (3)B、S同時改變，則ΔΦ＝
6.產生感應電流的條件：穿過閉合回路的 發生變化。
知識點二　影響感應電流方向的因素　楞次定律
1．探究影響感應電流方向的因素
(1)實驗器材：條形磁鐵、電流表、線圈、導線、一節干電池(用來查明線圈中電流的流向與電流表中指針偏轉方向的關系)、電阻(10 kΩ)。
(2)實驗現象：如圖所示，在四種情況下，將實驗結果填入下表。
(3)實驗分析
①線圈內磁通量增大時的情況
圖號 磁場方向 感應電流的方向 感應電流的磁場方向
甲 向下 逆時針(俯視)
乙 順時針(俯視)
②線圈內磁通量減小時的情況
圖號 磁場方向 感應電流的方向 感應電流的磁場方向
丙 順時針(俯視)
丁 向上 逆時針(俯視)
(4)實驗結論
(1)當穿過線圈的磁通量增大時，感應電流的磁場與磁體磁場的方向是 的， 磁通量的增大。
(2)當穿過線圈的磁通量減小時，感應電流的磁場與磁體磁場的方向是 的， 磁通量的減小。
3．楞次定律
(1)表述：感應電流具有這樣的方向，即感應電流的磁場總要 引起感應電流的 變化。
(2)產生感應電流的過程遵循能量守恒定律，即消耗的機械能轉化為感應電流的 。
（3）．因果關系：閉合回路中原磁通量的變化是產生感應電流的原因，而感應電流的磁場的產生是感應電流存在的結果，即只有當閉合回路中的原磁通量發生變化時，才會有感應電流的磁場出現。
（4）．楞次定律中“阻礙”的含義
問題 結論
誰阻礙誰 是感應電流的磁場阻礙引起感應電流的磁場(原磁場)的磁通量的變化
為何阻礙 (原)磁場的磁通量發生了變化
阻礙什么 阻礙的是磁通量的變化，而不是阻礙磁通量本身
如何阻礙 當原磁場磁通量增加時，感應電流的磁場方向與原磁場的方向相反；當原磁場磁通量減少時，感應電流的磁場方向與原磁場的方向相同。
結果如何 阻礙并不是阻止，只是延緩了磁通量的變化，這種變化將繼續進行，最終結果不受影響。
（5）楞次定律的使用步驟
[例題1]如圖所示，在水平放置的條形磁體的N極附近，一個閉合線圈豎直向下沿ABC直線運動并線圈平面始終保持水平；在位置B，磁體N極附近的磁感線正好與線圈平面平行，B、C位置之間的距離足夠大。關于線圈經B到C的運動過程中，其感應電流的方向（俯視）描述正確的是（　　）
A．先順時針、后逆時針 B．先逆時針、后順時針
C．始終順時針 D．始終逆時針　
知識點二　右手定則
【情景導學】如圖所示，假定導體棒CD向右運動，若判定感應電流的方向，請結合楞次定律，回答下列問題。
(1)我們研究的是哪部分電路？
(2)當導體棒CD向右運動時，穿過這個閉合回路的磁通量
(3)感應電流的磁場應該是沿哪個方向的？
(4)導體棒CD中的感應電流是沿哪個方向的？
1．內容
伸開右手，使拇指與其余四個手指垂直，并且都與手掌在同一個平面內；讓磁感線從 進入，并使拇指指向?qū)Ь€ 的方向，這時 所指的方向就是感應電流的方向，如圖所示。
2．適用范圍
適用于閉合電路部分導體切割磁感線產生感應電流的情況。
3．右手定則應用的兩點說明
(1)當導體不動而磁場運動時，拇指的指向是導體相對磁場的運動方向。
(2)做“切割”運動的那段導體中，感應電流方向就是感應電動勢方向，由低電勢指向高電勢，因?yàn)檫@段導體相當于電源的內電路。

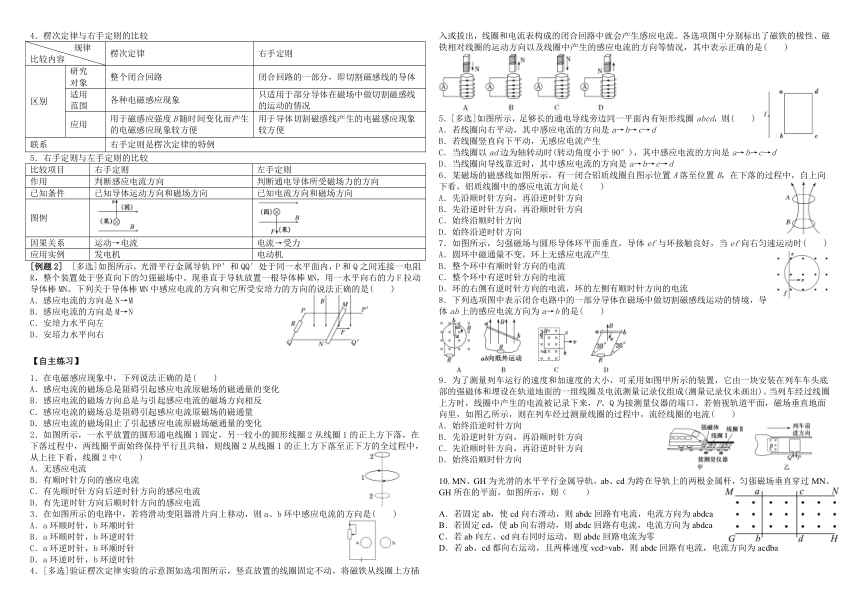

4．楞次定律與右手定則的比較
　　 規律 比較內容　 　 楞次定律 右手定則
區別 研究 對象 整個閉合回路 閉合回路的一部分，即切割磁感線的導體
適用 范圍 各種電磁感應現象 只適用于部分導體在磁場中做切割磁感線的運動的情況
應用 用于磁感應強度B隨時間變化而產生的電磁感應現象較方便 用于導體切割磁感線產生的電磁感應現象較方便
聯系 右手定則是楞次定律的特例
5．右手定則與左手定則的比較
比較項目 右手定則 左手定則
作用 判斷感應電流方向 判斷通電導體所受磁場力的方向
已知條件 已知導體運動方向和磁場方向 已知電流方向和磁場方向
圖例
因果關系 運動→電流 電流→受力
應用實例 發電機 電動機
[例題2]　[多選]如圖所示，光滑平行金屬導軌PP′和QQ′處于同一水平面內，P和Q之間連接一電阻R，整個裝置處于豎直向下的勻強磁場中。現垂直于導軌放置一根導體棒MN，用一水平向右的力F拉動導體棒MN。下列關于導體棒MN中感應電流的方向和它所受安培力的方向的說法正確的是(　　)
A．感應電流的方向是N→M
B．感應電流的方向是M→N
C．安培力水平向左
D．安培力水平向右
【自主練習】
1．在電磁感應現象中，下列說法正確的是(　　)
A．感應電流的磁場總是阻礙引起感應電流原磁場的磁通量的變化
B．感應電流的磁場方向總是與引起感應電流的磁場方向相反
C．感應電流的磁場總是阻礙引起感應電流原磁場的磁通量
D．感應電流的磁場阻止了引起感應電流原磁場磁通量的變化
2．如圖所示，一水平放置的圓形通電線圈1固定，另一較小的圓形線圈2從線圈1的正上方下落，在下落過程中，兩線圈平面始終保持平行且共軸，則線圈2從線圈1的正上方下落至正下方的全過程中，從上往下看，線圈2中(　　)
A．無感應電流
B．有順時針方向的感應電流
C．有先順時針方向后逆時針方向的感應電流
D．有先逆時針方向后順時針方向的感應電流
3．在如圖所示的電路中，若將滑動變阻器滑片向上移動，則a、b環中感應電流的方向是(　　)
A．a(chǎn)環順時針，b環順時針
B．a(chǎn)環順時針，b環逆時針
C．a(chǎn)環逆時針，b環順時針
D．a(chǎn)環逆時針，b環逆時針
4．[多選]驗證楞次定律實驗的示意圖如選項圖所示，豎直放置的線圈固定不動，將磁鐵從線圈上方插入或拔出，線圈和電流表構成的閉合回路中就會產生感應電流。各選項圖中分別標出了磁鐵的極性、磁鐵相對線圈的運動方向以及線圈中產生的感應電流的方向等情況，其中表示正確的是(　　)
5．[多選]如圖所示，足夠長的通電導線旁邊同一平面內有矩形線圈abcd，則(　　)
A．若線圈向右平動，其中感應電流的方向是a→b→c→d
B．若線圈豎直向下平動，無感應電流產生
C．當線圈以ad邊為軸轉動時(轉動角度小于90°)，其中感應電流的方向是a→b→c→d
D．當線圈向?qū)Ь€靠近時，其中感應電流的方向是a→b→c→d
6．某磁場的磁感線如圖所示，有一閉合鋁質線圈自圖示位置A落至位置B，在下落的過程中，自上向下看，鋁質線圈中的感應電流方向是(　　)
A．先沿順時針方向，再沿逆時針方向
B．先沿逆時針方向，再沿順時針方向
C．始終沿順時針方向
D．始終沿逆時針方向
7．如圖所示，勻強磁場與圓形導體環平面垂直，導體ef與環接觸良好，當ef向右勻速運動時(　　)
A．圓環中磁通量不變，環上無感應電流產生
B．整個環中有順時針方向的電流
C．整個環中有逆時針方向的電流
D．環的右側有逆時針方向的電流，環的左側有順時針方向的電流
8．下列選項圖中表示閉合電路中的一部分導體在磁場中做切割磁感線運動的情境，導體ab上的感應電流方向?yàn)閍→b的是(　　)
9．為了測量列車運行的速度和加速度的大小，可采用如圖甲所示的裝置，它由一塊安裝在列車車頭底部的強磁體和埋設在軌道地面的一組線圈及電流測量記錄儀組成(測量記錄儀未畫出)。當列車經過線圈上方時，線圈中產生的電流被記錄下來，P、Q為接測量?jī)x器的端口。若俯視軌道平面，磁場垂直地面向里，如圖乙所示，則在列車經過測量線圈的過程中，流經線圈的電流(　　)
A．始終沿逆時針方向
B．先沿逆時針方向，再沿順時針方向
C．先沿順時針方向，再沿逆時針方向
D．始終沿順時針方向
10. MN、GH為光滑的水平平行金屬導軌，ab、cd為跨在導軌上的兩根金屬桿，勻強磁場垂直穿過MN、GH所在的平面，如圖所示，則（　　）
A．若固定ab，使cd向右滑動，則abdc回路有電流，電流方向?yàn)閍bdca
B．若固定cd，使ab向右滑動，則abdc回路有電流，電流方向?yàn)閍bdca
C．若ab向左、cd向右同時運動，則abdc回路電流為零
D．若ab、cd都向右運動，且兩棒速度vcd>vab，則abdc回路有電流，電流方向?yàn)閍cdba

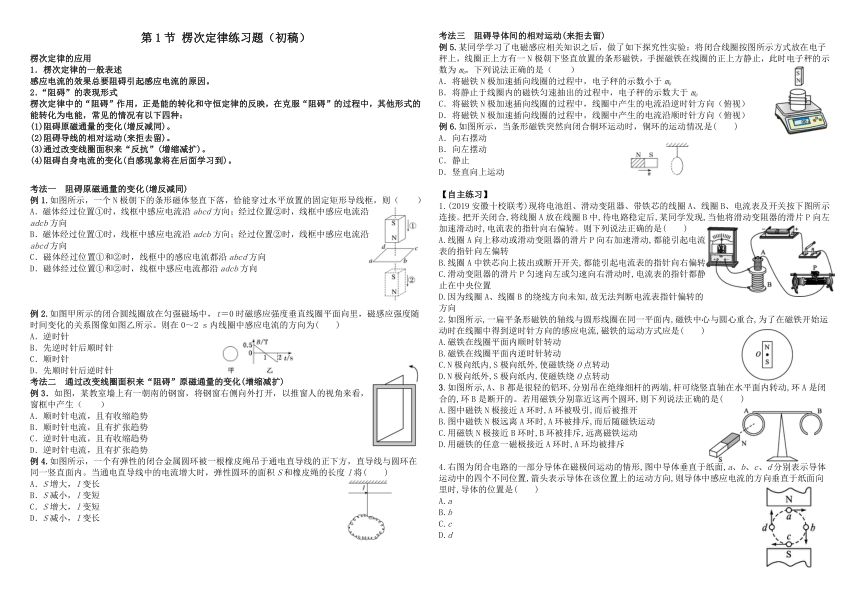

第1節 楞次定律練習題（初稿）
楞次定律的應用
1．楞次定律的一般表述
感應電流的效果總要阻礙引起感應電流的原因。
2．“阻礙”的表現形式
楞次定律中的“阻礙”作用，正是能的轉化和守恒定律的反映，在克服“阻礙”的過程中，其他形式的能轉化為電能，常見的情況有以下四種：
(1)阻礙原磁通量的變化(增反減同)。
(2)阻礙導線的相對運動(來拒去留)。
(3)通過改變線圈面積來“反抗”(增縮減擴)。
(4)阻礙自身電流的變化(自感現象將在后面學習到)。
考法一　阻礙原磁通量的變化(增反減同)
例1.如圖所示，一個N極朝下的條形磁體豎直下落，恰能穿過水平放置的固定矩形導線框，則（ ）
A．磁體經過位置①時，線框中感應電流沿abcd方向；經過位置②時，線框中感應電流沿adcb方向
B．磁體經過位置①時，線框中感應電流沿adcb方向；經過位置②時，線框中感應電流沿abcd方向
C．磁體經過位置①和②時，線框中的感應電流都沿abcd方向
D．磁體經過位置①和②時，線框中感應電流都沿adcb方向
例2.如圖甲所示的閉合圓線圈放在勻強磁場中，t＝0時磁感應強度垂直線圈平面向里，磁感應強度隨時間變化的關系圖像如圖乙所示。則在0～2 s內線圈中感應電流的方向?yàn)?　　)
A．逆時針
B．先逆時針后順時針
C．順時針
D．先順時針后逆時針
考法二　通過改變線圈面積來“阻礙”原磁通量的變化(增縮減擴)
例3．如圖，某教室墻上有一朝南的鋼窗，將鋼窗右側向外打開，以推窗人的視角來看，窗框中產生（　　）
A．順時針電流，且有收縮趨勢
B．順時針電流，且有擴張趨勢
C．逆時針電流，且有收縮趨勢
D．逆時針電流，且有擴張趨勢
例4.如圖所示，一個有彈性的閉合金屬圓環被一根橡皮繩吊于通電直導線的正下方，直導線與圓環在同一豎直面內。當通電直導線中的電流增大時，彈性圓環的面積S和橡皮繩的長度l將(　　)
A．S增大，l變長
B．S減小，l變短
C．S增大，l變短
D．S減小，l變長
考法三　阻礙導體間的相對運動(來拒去留)
例5.某同學學習了電磁感應相關知識之后，做了如下探究性實驗：將閉合線圈按圖所示方式放在電子秤上，線圈正上方有一N極朝下豎直放置的條形磁鐵，手握磁鐵在線圈的正上方靜止，此時電子秤的示數為m0。下列說法正確的是（　　）
A．將磁鐵N極加速插向線圈的過程中，電子秤的示數小于m0
B．將靜止于線圈內的磁鐵勻速抽出的過程中，電子秤的示數大于m0
C．將磁鐵N極加速插向線圈的過程中，線圈中產生的電流沿逆時針方向（俯視）
D．將磁鐵N極加速插向線圈的過程中，線圈中產生的電流沿順時針方向（俯視）
例6.如圖所示，當條形磁鐵突然向閉合銅環運動時，銅環的運動情況是(　　)
A．向右擺動　　　
B．向左擺動
C．靜止
D．豎直向上運動
【自主練習】
1.(2019安徽十校聯考)現將電池組、滑動變阻器、帶鐵芯的線圈A、線圈B、電流表及開關按下圖所示連接。把開關閉合,將線圈A放在線圈B中,待電路穩定后,某同學發現,當他將滑動變阻器的滑片P向左加速滑動時,電流表的指針向右偏轉。則下列說法正確的是(　　)
A.線圈A向上移動或滑動變阻器的滑片P向右加速滑動,都能引起電流表的指針向左偏轉
B.線圈A中鐵芯向上拔出或斷開開關,都能引起電流表的指針向右偏轉
C.滑動變阻器的滑片P勻速向左或勻速向右滑動時,電流表的指針都靜止在中央位置
D.因?yàn)榫€圈A、線圈B的繞線方向未知,故無法判斷電流表指針偏轉的方向
2.如圖所示,一扁平條形磁鐵的軸線與圓形線圈在同一平面內,磁鐵中心與圓心重合,為了在磁鐵開始運動時在線圈中得到逆時針方向的感應電流,磁鐵的運動方式應是(　　)
A.磁鐵在線圈平面內順時針轉動
B.磁鐵在線圈平面內逆時針轉動
C.N極向紙內,S極向紙外,使磁鐵繞O點轉動
D.N極向紙外,S極向紙內,使磁鐵繞O點轉動
3.如圖所示,A、B都是很輕的鋁環,分別吊在絕緣細桿的兩端,桿可繞豎直軸在水平面內轉動,環A是閉合的,環B是斷開的。若用磁鐵分別靠近這兩個圓環,則下列說法正確的是(　　)
A.圖中磁鐵N極接近A環時,A環被吸引,而后被推開
B.圖中磁鐵N極遠離A環時,A環被排斥,而后隨磁鐵運動
C.用磁鐵N極接近B環時,B環被排斥,遠離磁鐵運動
D.用磁鐵的任意一磁極接近A環時,A環均被排斥
4.右圖為閉合電路的一部分導體在磁極間運動的情形,圖中導體垂直于紙面,a、b、c、d分別表示導體運動中的四個不同位置,箭頭表示導體在該位置上的運動方向,則導體中感應電流的方向垂直于紙面向里時,導體的位置是(　　)
A.a
B.b
C.c
D.d

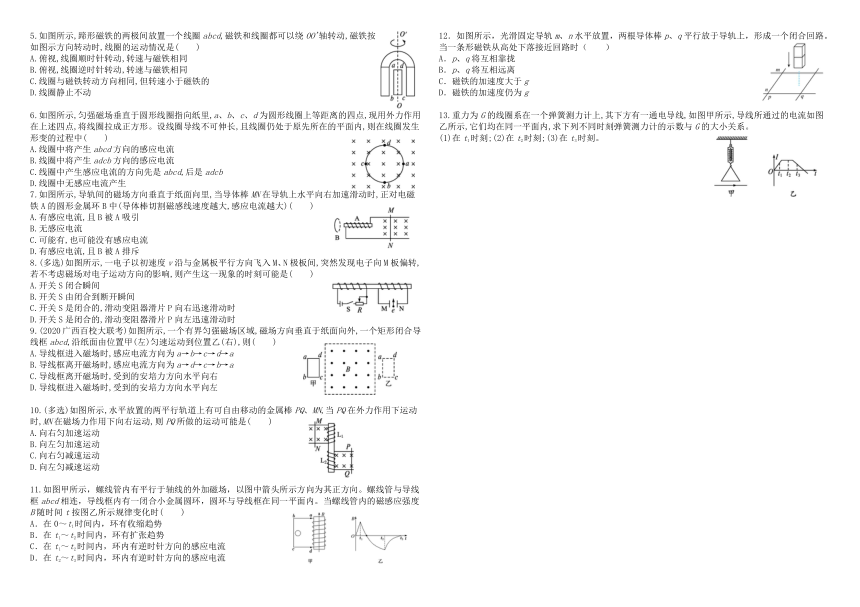

5.如圖所示,蹄形磁鐵的兩極間放置一個線圈abcd,磁鐵和線圈都可以繞OO'軸轉動,磁鐵按如圖示方向轉動時,線圈的運動情況是(　　)
A.俯視,線圈順時針轉動,轉速與磁鐵相同
B.俯視,線圈逆時針轉動,轉速與磁鐵相同
C.線圈與磁鐵轉動方向相同,但轉速小于磁鐵的
D.線圈靜止不動
6.如圖所示,勻強磁場垂直于圓形線圈指向紙里,a、b、c、d為圓形線圈上等距離的四點,現用外力作用在上述四點,將線圈拉成正方形。設線圈導線不可伸長,且線圈仍處于原先所在的平面內,則在線圈發生形變的過程中(　　)
A.線圈中將產生abcd方向的感應電流
B.線圈中將產生adcb方向的感應電流
C.線圈中產生感應電流的方向先是abcd,后是adcb
D.線圈中無感應電流產生
7.如圖所示,導軌間的磁場方向垂直于紙面向里,當導體棒MN在導軌上水平向右加速滑動時,正對電磁鐵A的圓形金屬環B中(導體棒切割磁感線速度越大,感應電流越大)(　　)
A.有感應電流,且B被A吸引
B.無感應電流
C.可能有,也可能沒有感應電流
D.有感應電流,且B被A排斥
8.(多選)如圖所示,一電子以初速度v沿與金屬板平行方向飛入M、N極板間,突然發現電子向M板偏轉,若不考慮磁場對電子運動方向的影響,則產生這一現象的時刻可能是(　　)
A.開關S閉合瞬間
B.開關S由閉合到斷開瞬間
C.開關S是閉合的,滑動變阻器滑片P向右迅速滑動時
D.開關S是閉合的,滑動變阻器滑片P向左迅速滑動時
9.(2020廣西百校大聯考)如圖所示,一個有界勻強磁場區域,磁場方向垂直于紙面向外,一個矩形閉合導線框abcd,沿紙面由位置甲(左)勻速運動到位置乙(右),則(　　)
A.導線框進入磁場時,感應電流方向?yàn)閍→b→c→d→a
B.導線框離開磁場時,感應電流方向?yàn)閍→d→c→b→a
C.導線框離開磁場時,受到的安培力方向水平向右
D.導線框進入磁場時,受到的安培力方向水平向左
10.(多選)如圖所示,水平放置的兩平行軌道上有可自由移動的金屬棒PQ、MN,當PQ在外力作用下運動時,MN在磁場力作用下向右運動,則PQ所做的運動可能是(　　)
A.向右勻加速運動
B.向左勻加速運動
C.向右勻減速運動
D.向左勻減速運動
11.如圖甲所示，螺線管內有平行于軸線的外加磁場，以圖中箭頭所示方向?yàn)槠湔较颉Ｂ菥€管與導線框abcd相連，導線框內有一閉合小金屬圓環，圓環與導線框在同一平面內。當螺線管內的磁感應強度B隨時間t按圖乙所示規律變化時(　　)
A．在0～t1時間內，環有收縮趨勢
B．在t1～t2時間內，環有擴張趨勢
C．在t1～t2時間內，環內有逆時針方向的感應電流
D．在t2～t3時間內，環內有逆時針方向的感應電流
12．如圖所示，光滑固定導軌m、n水平放置，兩根導體棒p、q平行放于導軌上，形成一個閉合回路。當一條形磁鐵從高處下落接近回路時（　　）
A．p、q將互相靠攏
B．p、q將互相遠離
C．磁鐵的加速度大于g
D．磁鐵的加速度仍為g
13.重力為G的線圈系在一個彈簧測力計上,其下方有一通電導線,如圖甲所示,導線所通過的電流如圖乙所示,它們均在同一平面內,求下列不同時刻彈簧測力計的示數與G的大小關系。
(1)在t1時刻;(2)在t2時刻;(3)在t3時刻。

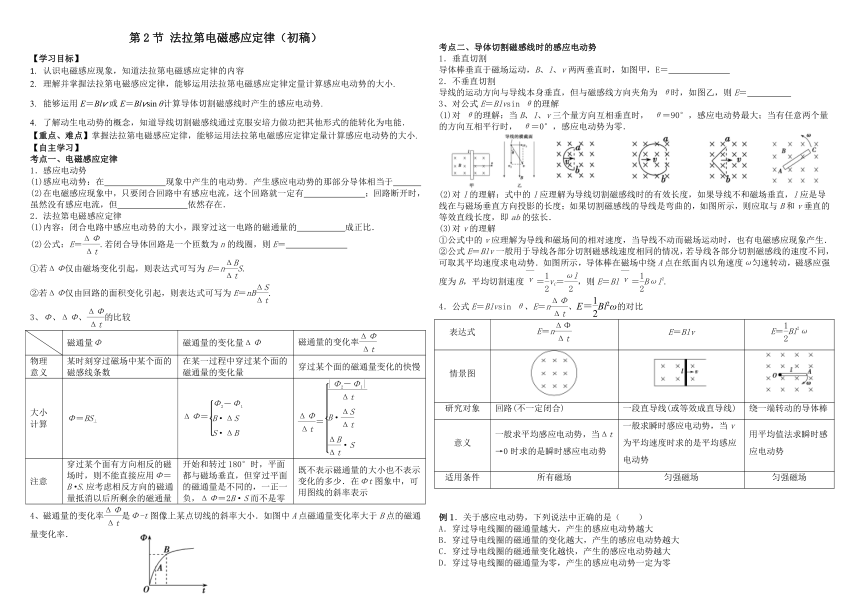

第2節 法拉第電磁感應定律（初稿）
【學習目標】
認識電磁感應現象，知道法拉第電磁感應定律的內容
理解并掌握法拉第電磁感應定律，能夠運用法拉第電磁感應定律定量計算感應電動勢的大小.
能夠運用E＝Blv或E＝Blvsin θ計算導體切割磁感線時產生的感應電動勢.
了解動生電動勢的概念，知道導線切割磁感線通過克服安培力做功把其他形式的能轉化為電能．
【重點、難點】掌握法拉第電磁感應定律，能夠運用法拉第電磁感應定律定量計算感應電動勢的大小.
【自主學習】
考點一、電磁感應定律
1．感應電動勢
(1)感應電動勢：在 現象中產生的電動勢．產生感應電動勢的那部分導體相當于
(2)在電磁感應現象中，只要閉合回路中有感應電流，這個回路就一定有 ；回路斷開時，雖然沒有感應電流，但 依然存在．
2．法拉第電磁感應定律
(1)內容：閉合電路中感應電動勢的大小，跟穿過這一電路的磁通量的 成正比．
(2)公式：E＝.若閉合導體回路是一個匝數為n的線圈，則E＝
①若ΔΦ僅由磁場變化引起，則表達式可寫為E＝nS.
②若ΔΦ僅由回路的面積變化引起，則表達式可寫為E＝nB.
3、Φ、ΔΦ、的比較
磁通量Φ 磁通量的變化量ΔΦ 磁通量的變化率
物理 意義 某時刻穿過磁場中某個面的磁感線條數 在某一過程中穿過某個面的磁通量的變化量 穿過某個面的磁通量變化的快慢
大小 計算 Φ＝BS⊥ ΔΦ＝ ＝
注意 穿過某個面有方向相反的磁場時，則不能直接應用Φ＝B·S.應考慮相反方向的磁通量抵消以后所剩余的磁通量 開始和轉過180°時，平面都與磁場垂直，但穿過平面的磁通量是不同的，一正一負，ΔΦ＝2B·S而不是零 既不表示磁通量的大小也不表示變化的多少．在Φt圖象中，可用圖線的斜率表示
4、磁通量的變化率是Φ-t圖像上某點切線的斜率大小．如圖中A點磁通量變化率大于B點的磁通量變化率．
考點二、導體切割磁感線時的感應電動勢
1．垂直切割
導體棒垂直于磁場運動，B、l、v兩兩垂直時，如圖甲，E＝
2．不垂直切割
導線的運動方向與導線本身垂直，但與磁感線方向夾角為 θ時，如圖乙，則E＝
3、對公式E＝Blvsin θ的理解
(1)對 θ的理解：當B、l、v三個量方向互相垂直時， θ＝90°，感應電動勢最大；當有任意兩個量的方向互相平行時， θ＝0°，感應電動勢為零．
(2)對l的理解：式中的l應理解為導線切割磁感線時的有效長度，如果導線不和磁場垂直，l應是導線在與磁場垂直方向投影的長度；如果切割磁感線的導線是彎曲的，如圖所示，則應取與B和v垂直的等效直線長度，即ab的弦長．
(3)對v的理解
①公式中的v應理解為導線和磁場間的相對速度，當導線不動而磁場運動時，也有電磁感應現象產生．
②公式E＝Blv一般用于導線各部分切割磁感線速度相同的情況，若導線各部分切割磁感線的速度不同，可取其平均速度求電動勢．如圖所示，導體棒在磁場中繞A點在紙面內以角速度ω勻速轉動，磁感應強度為B，平均切割速度＝vC＝，則E＝Bl＝Bωl2.
4．公式E＝Blvsin θ、E＝n、E＝Bl2ω的對比
表達式 E＝n E＝Blv E＝Bl2ω
情景圖
研究對象 回路(不一定閉合) 一段直導線(或等效成直導線) 繞一端轉動的導體棒
意義 一般求平均感應電動勢，當Δt→0時求的是瞬時感應電動勢 一般求瞬時感應電動勢，當v為平均速度時求的是平均感應電動勢 用平均值法求瞬時感應電動勢
適用條件 所有磁場 勻強磁場 勻強磁場
例1．關于感應電動勢，下列說法中正確的是（ ）
A．穿過導電線圈的磁通量越大，產生的感應電動勢越大
B．穿過導電線圈的磁通量的變化越大，產生的感應電動勢越大
C．穿過導電線圈的磁通量變化越快，產生的感應電動勢越大
D．穿過導電線圈的磁通量為零，產生的感應電動勢一定為零
例2．(多選)空間存在一方向與紙面垂直、大小隨時間變化的勻強磁場，其邊界如圖中虛線MN所示。一硬質細導線的電阻率為ρ、橫截面積為S，將該導線做成半徑為r的圓環固定在紙面內，圓心O在MN上。t＝0時磁感應強度的方向如圖所示；磁感應強度B隨時間t的變化關系如圖所示。則在t＝0到t＝t1的時間間隔內(　　)
A．圓環所受安培力的方向始終不變 B．圓環中的感應電流始終沿順時針方向
C．圓環中的感應電流大小為 D．圓環中的感應電動勢大小為
例3.一矩形線框置于勻強磁場中，線框平面與磁場方向垂直。先保持線框的面積不變，將磁感應強度在1 s時間內均勻地增大到原來的兩倍。接著保持增大后的磁感應強度不變，在1 s時間內，再將線框的面積均勻地減小到原來的一半。先后兩個過程中，線框中感應電動勢的比值為(　　)
A．　　　　B．1　　　　C．2　　　　D．4
例4．如圖甲所示，一個圓形線圈的匝數n＝1 000匝，線圈面積S＝200 cm2，線圈的電阻r＝1 Ω，線圈外接一個阻值R＝4 Ω的電阻，把線圈放入一方向垂直于線圈平面向里的勻強磁場中，磁感應強度隨時間變化的規律如圖乙所示，求：
（1）前4 s內的感應電動勢的大小及電阻R上消耗的功率；
（2）前5 s內的平均感應電動勢.
例5.如圖所示，平行導軌間距為d，其左端接一個電阻R，勻強磁場的磁感應強度為B，方向垂直于平行金屬導軌所在平面向上，一根金屬棒與導軌成θ角放置，金屬棒與導軌的電阻均不計.當金屬棒沿垂直于棒的方向以恒定的速度v在導軌上滑行時，通過電阻R的電流大小是（ ）
A． B．　C． D．
例6．如圖所示，半徑為r的金屬圓盤在垂直于盤面的磁感應強度為B的勻強磁場中，繞O軸以角速度ω沿逆時針方向勻速運動，則通過電阻R的電流的方向和大小是(金屬圓盤的電阻不計)（ ）
A．由c到d，I＝ B．由d到c，I＝
C．由c到d，I＝ D．由d到c，I＝
【自主練習】
1．如圖所示，半徑為r的圓形區域內有垂直于紙面的勻強磁場，磁感應強度B隨時間t的變化關系為，、k為常量，則圖中半徑為R的單匝圓形線圈中產生的感應電動勢大小為（　　）
A． B． C． D．
2．穿過閉合回路的磁通量隨時間變化的圖像分別如圖甲、乙、丙、丁所示，下列關于回路中產生的感應電動勢的說法，正確的是（　　）
A． 圖甲中回路產生的感應電動勢恒定不變
B． 圖乙中回路產生的感應電動勢一直在變大
C． 圖丙中回路在時間內產生的感應電動勢小于時間內產生的感應電動勢
D． 圖丁回路產生的感應電動勢先變小再變大
3．矩形導線框abcd固定在勻強磁場中，磁感線的方向與導線框所在平面垂直，規定磁場的正方向垂直紙面向里，磁感應強度B隨時間變化的規律如圖所示。若規定順時針方向?yàn)楦袘?yīng)電流i的正方向，下列各圖中正確的是（　　）
A．B．C．D．
4.如圖，均勻磁場中有一由半圓弧及其直徑構成的導線框，半圓直徑與磁場邊緣重合；磁場方向垂直于半圓面（紙面）向里，磁感應強度大小為B0。使該線框從靜止開始繞過圓心O、垂直于半圓面的軸以角速度ω勻速轉動半周，在線框中產生感應電流．現使線框保持圖中所示位置，磁感應強度大小隨時間線性變化。為了產生與線框轉動半周過程中同樣大小的電流，磁感應強度隨時間的變化率的大小應為（ ）
A． B．
C． D．
5.一線圈匝數為n=10匝，線圈電阻r=2.0Ω，在線圈外接一個阻值R=3.0Ω的電阻，如圖甲所示。線圈內有垂直紙面向里的磁場，線圈內磁通量Φ隨時間t變化的規律如圖乙所示。下列說法正確的是（　　）
A．線圈中產生的感應電動勢為10V
B．R兩端電壓為5V
C．電路中消耗的總功率為5W
D．通過R的電流大小為2.5A
6.如圖所示，邊長為0.1 m的正方形線圈ABCD在大小為0.5 T的勻強磁場中以AD邊為軸勻速轉動。初始時刻線圈平面與磁感線平行，經過1 s線圈轉過了90°，求：
(1)線圈在1 s時間內產生的感應電動勢的平均值；
(2)線圈在1 s末時的感應電動勢大小。
7.如圖所示，水平放置的兩平行金屬導軌相距L＝0.50 m，左端接一電阻R＝0.20 Ω，磁感應強度B＝0.40 T 的勻強磁場方向垂直于導軌平面向下，導體棒ac(長為L(zhǎng))垂直放在導軌上，并能無摩擦地沿導軌滑動，導軌和導體棒的電阻均可忽略不計。當ac棒以v＝4.0 m/s的速度水平向右勻速滑動時，求：
(1)ac棒中感應電動勢的大小；
(2)回路中感應電流的大小；
(3)維持ac棒做勻速運動的水平外力的大小。
電磁感應中的電路和圖像問題（初稿）
【學習目標】
1.能應用法拉第電磁感應定律求解電磁感應中的電動勢，并能將產生電動勢的部分等效為電源等效電路
2．能能應用法拉第電磁感應定律、電路知識分析電磁感應中的圖像問題
【重點、難點】掌握法拉第電磁感應定律，能夠運用法拉第電磁感應定律處理電路和圖像問題.
【自主學習】
一、電磁感應中的電路綜合
1．對電源的理解：在電磁感應現象中，產生感應電動勢的那部分導體相當于 。如：切割磁感線的導體棒、有磁通量變化的線圈等。
2．對電路的理解：內電路是切割磁感線的導體或磁通量發生變化的線圈；除電源外其余部分是外電路，外電路由電阻器、電容器等電學元件組成。在外電路中，電流從高電勢處流向低電勢處；在內電路中，電流則從低電勢處流向高電勢處。
3．與電路相聯系的幾個公式
(1)電源電動勢：E＝ 或E＝Blv。
(2)閉合電路歐姆定律：I＝。電源的內電壓：U內＝ 。電源的路端電壓：U外＝IR＝E－Ir。
（3）消耗功率：P外＝IU，P總＝ 。 (4)電熱：Q外＝ ，Q總＝I2(R＋r)t。
（5）在電磁感應現象中，只要穿過閉合回路的磁通量發生變化，閉合回路中就會產生感應電流，設在時間Δt內通過導體橫截面的電荷量為q，則根據電流定義式＝及法拉第電磁感應定律＝n，得q＝Δt＝＝Δt＝，即q＝.
4.電磁感應的電路問題三步曲
①確定電源：切割磁感線的導體或磁通量發生變化的回路將產生感應電動勢，該導體或回路就相當于電源，首先應該確定其電阻，就是內阻。再利用法拉第電磁感應定律或者導體棒平動，轉動切割磁感線的公式求解感應電動勢的大小，最后再利用右手定則或楞次定律判斷感應電動勢的方向．
②分析電路結構(內、外電路及外電路的串、并聯關系)，必須畫出等效電路圖．
③利用電路規律求解．主要應用歐姆定律及串、并聯電路的基本性質等列方程求解．
題型1：電動勢與路端電壓的計算
【例1】[多選]如圖所示，矩形金屬框架三個豎直邊ab、cd、ef的長都是l，電阻都是R，其余電阻不計。框架以速度v勻速平動地穿過磁感應強度為B的勻強磁場，設ab、cd、ef三條邊先后進入磁場時，ab邊兩端電壓分別為U1、U2、U3，則下列判斷結果正確的是(　　)
A．U1＝Blv　　　　 B．U2＝2U1
C．U3＝0 D．U1＝U2＝U3
題型2：電功、電熱的計算
【例2】如圖所示，固定在水平面上的半徑為的金屬圓環內存在方向豎直向上、磁感應強度大小為的勻強磁場。長為的金屬棒，一端與圓環接觸良好，另一端固定在豎直導電轉軸上，隨軸以角速度勻速轉動。在圓環的點和電刷間接有阻值為的電阻和電容為、板間距為的平行板電容器，有一帶電微粒在電容器極板間處于靜止?fàn)顟B(tài)。已知重力加速度為，不計其它電阻和摩擦，下列說法正確的是　　
棒產生的電動勢為 B．微粒的電荷量與質量之比為
C．電阻消耗的電功率為 D．電容器所帶的電荷量為
題型3：電磁感應中電荷量的計算
【例3】如圖所示，紙面內有一矩形導體閉合線框動。邊長大于邊長，置于垂直紙面向里、邊界為的勻強磁場外，線框兩次勻速地完全進入磁場，兩次速度大小相同，方向均垂直于．第一次邊平行進入磁場。線框上產生的熱量為，通過線框?qū)w橫截面的電荷量為：第二次邊平行進入磁場。線框上產生的熱量為，通過線框?qū)w橫截面的電荷量為，則　　
A． B．
C． D．
【自主練習】
1.如圖所示，空間存在垂直于紙面的勻強磁場，在半徑為a的圓形區域內部及外部，磁場方向相反，磁感應強度的大小均為B。一半徑為b(b＞a)、電阻為R的圓形導線環放置在紙面內，其圓心與圓形區域的中心重合。當內、外磁場同時由B均勻地減小到零的過程中，通過圓形導線環截面的電荷量為(　　)
A． B．
C． D．
2．用相同導線制成的邊長為L(zhǎng)或2L的4個單匝閉合線框如圖所示，它們以相同的速度先后沿垂直于磁場邊界的方向穿過正方形勻強磁場區域，磁場方向垂直紙面向外，勻強磁場區域?qū)挾却笥?L，則進入磁場過程中，感應電流最大的回路是(　　)
3． 在如圖甲所示的電路中，螺線管匝數n＝1 500匝，橫截面積S＝20 cm2。螺線管導線電阻r＝1.0 Ω，R1＝5.0 Ω，R2＝6.0 Ω，C＝30 μF。在一段時間內，穿過螺線管的磁場的磁感應強度B按如圖乙所示規律變化。則下列說法中正確的是(　　)
A．2秒末通過線圈的磁通量為1.6×10－3 Wb
B．螺線管中產生的感應電動勢為1.5 V
C．閉合S，電路穩定后電阻R1消耗的電功率為5×10－2 W
D．電路中電流穩定后電容器上極板帶正電
4. 地磁場磁感線在北半球地磁場的豎直分量向下。飛機在我國上空勻速巡航，機翼保持水平，飛行高度不變。由于地磁場的作用，金屬機翼上有電勢差。設飛行員左方機翼末端處的電勢為U1 ，右方機翼未端處的電勢U2 ，則（ ）
①若飛機從西往東飛，U1比U2高 ②若飛機從東往西飛，U2比U1高
③若飛機從南往北飛，U1比U2高 ④若飛機從北往南飛，U2比U1高
A．①② B．③④ C．①③ D．②④
5. 如圖所示，粗細均勻的金屬環的電阻為R，可繞軸O轉動的金屬桿OA的電阻R/4，桿長為l，A端與環相接觸，一阻值為R/2的定值電阻分別與桿的端點O及環邊緣連接。桿OA在垂直于環面向里的、磁感強度為B的勻強磁場中，以角速度ω順時針轉動。求電路中總電流的變化范圍。
二、電磁感應中的圖像問題
1．圖像問題
圖像 類型 (1)磁感應強度B、磁通量Φ、感應電動勢E和感應電流I隨時間t變化的圖像，即B t圖像、Φ t圖像、E t圖像和I t圖像 (2)對于導體切割磁感線產生感應電動勢和感應電流的情況，還常涉及感應電動勢E和感應電流I隨導體位移x變化的圖像，即E x圖像和I x圖像
問題 類型 (1)由給定的電磁感應過程選出或畫出正確的圖像 (2)由給定的圖像分析電磁感應過程，求解相應的物理量
應用 知識 安培定則、左手定則、楞次定律、右手定則、法拉第電磁感應定律、歐姆定律、牛頓運動定律及數學知識
2．解決此類問題的一般步驟
解決電磁感應的圖像問題常采用定性分析與定量計算相結合的方法分段處理。需特別注意物理量的大小、正負，圖像為直線還是曲線，有什么樣的變化趨勢等。具體步驟如下：
題型1導體棒切割磁感線問題
【例4】邊長為a的閉合金屬正三角形框架，左邊豎直且與磁場右邊界平行，完全處于垂直框架平面向里的勻強磁場中。現把框架勻速水平向右拉出磁場，如圖所示，則下列圖像與這一過程相符合的是(　)
【例5】如圖，矩形閉合導體線框在勻強磁場上方，由不同高度靜止釋放，用t1、t2分別表示線框ab邊和cd邊剛進入磁場的時刻。線框下落過程形狀不變，ab邊始終保持與磁場水平邊界線OO′平行，線框平面與磁場方向垂直。設OO′下方磁場區域足夠大，不計空氣影響，則下列哪一個圖像不可能反映線框下落過程中速度v隨時間t變化的規律(　 　)
【例6】如圖所示的區域內有垂直于紙面向里的勻強磁場，磁感應強度為B．一個電阻為R、半徑為L(zhǎng)、圓心角為45°的扇形閉合導線框繞垂直于紙面的O軸勻速轉動(O軸位于磁場邊界)，周期為T，t＝0時刻線框置于如圖所示位置，則線框內產生的感應電流的圖象為(規定電流順時針方向?yàn)檎? (　　)
題型2給定圖像選取圖像問題
【例7】如圖甲所示，矩形線圈abcd位于勻強磁場中，磁場方向垂直線圈所在平面，磁感應強度B隨時間t變化的規律如圖乙所示．以圖中箭頭所示方向?yàn)榫€圈中感應電流i的正方向，以垂直于線圈所在平面向里為磁感應強度B的正方向，則下列圖中能正確表示線圈中感應電流i隨時間t變化規律的是()
【例8】將一段導線繞成圖甲所示的閉合回路，并固定在水平面(紙面)內。回路的ab邊置于垂直紙面向里的勻強磁場Ⅰ中。回路的圓環區域內有垂直紙面的磁場Ⅱ，以向里為磁場Ⅱ的正方向，其磁感應強度B隨時間t變化的圖像如圖乙所示。用F表示ab邊受到的安培力，以水平向右為F的正方向，能正確反映F隨時間t變化的圖像是(　 )
題型3給定圖像獲取信息求物理量的綜合問題
【例9】如圖甲所示，一個匝數n＝100的圓形導體線圈，面積S1＝0.4 m2 ，電阻r＝1 Ω。在線圈中存在面積S2＝0.3 m2的垂直線圈平面向外的勻強磁場區域，磁感應強度B隨時間t變化的關系如圖乙所示。有一個R＝2 Ω的電阻，將其兩端a、b分別與圖甲中的圓形線圈相連接，b端接地，則下列說法正確的是( )
A．圓形線圈中產生的感應電動勢E＝6 V
B．在0～4 s時間內通過電阻R的電荷量q＝8 C
C．設b端電勢為零，則a端的電勢φa＝3 V
D．在0～4 s時間內電阻R上產生的焦耳熱Q＝18 J
【例10】如圖甲所示，虛線MN上方有一垂直紙面向里的勻強磁場，邊長為L(zhǎng)的單匝金屬線框處于該磁場中，線框下端與一阻值為R的電阻相連．若金屬框的總阻值為r，磁場的變化情況如圖乙所示，則下列說法中正確的是(　　)
A．流經電阻R的電流方向?yàn)閺淖笙蛴?br/>B．線框產生的感應電動勢的大小為
C．電阻R上的電壓大小為
D．0～t0時間內電阻R上產生的熱量為
【例11】一個阻值為R、匝數為n的圓形金屬線圈與阻值為2R的電阻R1、電容為C的電容器連接成如圖所示回路．金屬線圈的半徑為r1，在線圈中半徑為r2的圓形區域內存在垂直于線圈平面向里的勻強磁場，磁感應強度B隨時間t變化的關系圖線如圖所示．圖線與橫、縱軸的截距分別為t0和B0.導線的電阻不計．求：
(1)通過電阻R1的電流大小和方向；
(2)0～t1時間內通過電阻R1的電荷量q；
(3)t1時刻電容器所帶電荷量Q.
電磁感應中的力學和能量問題（初稿）
【學習目標】
1.利用動力學的觀點處理電磁感應問題。
2.利用能量的觀點處理電磁感應問題。
【重點、難點】動力學和能量觀點在電磁感應中的應用
【自主學習】
一　電磁感應中的動力學問題
1．導體的兩種運動狀態
(1)導體的平衡狀態——靜止?fàn)顟B(tài)或勻速直線運動狀態．
處理方法：根據平衡條件列式分析．
(2)導體的非平衡狀態——加速度不為零．
處理方法：根據牛頓第二定律進行動態分析或結合功能關系分析．
2．用動力學觀點解答電磁感應問題的一般步驟：
3．導體常見運動情況的動態分析
v ↓ E＝Blv ↓ I＝ ↓ F安＝BIl ↓ F合 若F合＝0 勻速直線運動
若F合≠0 ↓ F合＝ma a、v同向 v增大，若a恒定，拉力F增大
v增大，F(xiàn)安增大，F(xiàn)合減小，a減小，做加速度減小的加速運動，減小到a＝0，勻速直線運動
a、v反向 v減小，F(xiàn)安減小，a減小，當a＝0，靜止或勻速直線運動
二　電磁感應中的能量問題
1．電磁感應中的能量轉化：閉合電路的部分導體做 運動產生感應電流，通有感應電流的導體在磁場中受 。外力 安培力做功，將其他形式的能轉化為 ；通有感應電流的導體在磁場中通過受安培力做功或通過電阻發熱，使電能轉化為其他形式的能。
2．求解焦耳熱Q的三種方法
3．解題的一般步驟
(1)確定研究對象(導體棒或回路)；
(2)弄清電磁感應過程中哪些力做功，以及哪些形式的能量相互轉化；
(3)根據功能關系或能量守恒定律列式求解．
題型1：電磁感應中的平衡問題
【例1】如圖1所示，匝數、邊長為、電阻、重力未知的正方形金屬線框用兩根均帶有拉力傳感器（圖中未畫出）的絕緣輕繩懸掛在天花板上。位于線框中間的虛線上方充滿磁場，磁感應強度按（未知且為恒量，式中各量的單位均為國際單位）變化，電腦顯示每個拉力傳感器的示數變化如圖2所示，整個過程中輕繩未斷且線框始終處于靜止?fàn)顟B(tài)。不考慮線框的形變和電阻的變化。下列說法正確的是（ ）
A．線框的重力為4N
B．k的值為
C．0-2s時間內線框的功率為4W
D．0-2s時間內通過金屬線框某一截面的電荷量為2C
題型2：電磁感應中的動力學過程分析
【例2】如圖所示，兩足夠長的光滑金屬導軌豎直放置，相距為L(zhǎng), 一理想電流表與兩導軌相連，勻強磁場與導軌平面垂直。一質量為m、有效電阻為R的導體棒在距磁場上邊界h處靜止釋放。導體棒進入磁場后，流經電流表的電流逐漸減小，最終穩定為I。整個運動過程中，導體棒與導軌接觸良好，且始終保持水平，不計導軌的電阻。（重力加速度為g。）
（1）試結合題意，說明導體棒在各階段的運動性質；
（2）求磁感應強度的大小B；
（3）求電流穩定后，導體棒運動速度的大小v；
（4）求流經電流表的最大電流Im；
（5）求剛進入磁場時，導體棒的加速度。
題型3：導體棒沿水平面切割的動力學和能量問題
【例3】(多選)如圖，水平固定的光滑U型金屬導軌處于豎直向下的勻強磁場中，磁場的磁感應強度大小為B，導軌間距為L(zhǎng).一金屬棒從導軌右端以大小為v的速度滑上導軌，金屬棒最終停在導軌上，已知金屬棒的質量為m、長度為L(zhǎng)、電阻為R，金屬棒與導軌始終接觸良好，不計導軌的電阻，則(　　)
A．金屬棒靜止前做勻減速直線運動
B．金屬棒剛滑上導軌時的加速度最大
C．金屬棒速度為時的加速度是剛滑上導軌時加速度的
D．金屬棒從滑上導軌到靜止的過程中產生的熱量為
【例4】(多選)如圖所示，U形光滑金屬導軌與水平面成37°角傾斜放置，現將一金屬桿垂直放置在導軌上且與兩導軌接觸良好，在與金屬桿垂直且沿著導軌向上的外力F的作用下，金屬桿從靜止開始做勻加速直線運動．整個裝置處于垂直導軌平面向上的勻強磁場中，外力F的最小值為8 N，經過2 s金屬桿運動到導軌最上端并離開導軌．已知U形金屬導軌兩軌道之間的距離為1 m，導軌電阻可忽略不計，金屬桿的質量為1 kg、電阻為1 Ω，磁感應強度大小為1 T，重力加速度g＝10 m/s2，sin 37°＝0.6，cos 37°＝0.8.下列說法正確的是(　　)
A．拉力F是恒力
B．拉力F隨時間t均勻增加
C．金屬桿運動到導軌最上端時拉力F為12 N
D．金屬桿運動的加速度大小為2 m/s2
題型4：導線框平動切割中的動力學和能量問題
【例5】(多選)由相同材料的導線繞成邊長相同的甲、乙兩個正方形閉合線圈，兩線圈的質量相等，但所用導線的橫截面積不同，甲線圈的匝數是乙的2倍。現兩線圈在豎直平面內從同一高度同時由靜止開始下落，一段時間后進入一方向垂直于紙面的勻強磁場區域，磁場的上邊界水平，如圖所示。不計空氣阻力，已知下落過程中線圈始終平行于紙面，上、下邊保持水平。在線圈下邊進入磁場后且上邊進入磁場前，可能出現的是(　 )
A．甲和乙都加速運動
B．甲和乙都減速運動
C．甲加速運動，乙減速運動
D．甲減速運動，乙加速運動
【例6】如圖甲所示，是位于豎直平面內的正方形閉合金屬線框，金屬線框的質量為，電阻為。在金屬線框的下方有一勻強磁場區域，和是勻強磁場區域的水平邊界，并與線框的邊平行，磁場方向垂直于線框平面向里。現使金屬線框從上方某一高度處由靜止開始下落，如圖乙是金屬線框由開始下落到剛好運動到勻強磁場邊界的圖像，圖中數據均為已知量。重力加速度為，不計空氣阻力。下列說法正確的是（　　）
A．金屬線框剛進入磁場時感應電流方向沿方向
B．磁場的磁感應強度為
C．金屬線框在的時間內所產生的熱量為
D．和之間的距離為
題型5 動態分析問題
【例7】(多選)如圖，U形光滑金屬框abcd置于水平絕緣平臺上，ab和dc邊平行，和bc邊垂直．a(chǎn)b、dc足夠長，整個金屬框電阻可忽略．一根具有一定電阻的導體棒MN置于金屬框上，用水平恒力F向右拉動金屬框，運動過程中，裝置始終處于豎直向下的勻強磁場中，MN與金屬框保持良好接觸，且與bc邊保持平行．經過一段時間后(　　)
A．金屬框的速度大小趨于恒定值
B．金屬框的加速度大小趨于恒定值
C．導體棒所受安培力的大小趨于恒定值
D．導體棒到金屬框bc邊的距離趨于恒定值
【例8】(多選)如圖，兩根足夠長光滑平行金屬導軌PP′、QQ′傾斜放置，傾角為θ，勻強磁場垂直于導軌平面，導軌的上端與水平放置的兩金屬板M、N相連，金屬棒ab水平跨放在導軌上，下滑過程中與導軌接觸良好．現由靜止釋放金屬棒ab，假定電容器不會被擊穿，忽略一切電阻，則下列說法正確的是(　　)
A．金屬棒ab下滑過程中M板電勢高于N板電勢
B．金屬棒ab勻加速下滑
C．金屬棒ab最終可能勻速下滑
D．金屬棒ab下滑過程中減少的重力勢能等于其增加的動能
【例9】如圖所示，光滑水平面上的正方形導線框，以某一初速度進入豎直向下的勻強磁場并最終完全穿出。線框的邊長小于磁場寬度。下列說法正確的是（ ）
A．線框進磁場的過程中電流方向?yàn)轫槙r(shí)針方向
B．線框出磁場的過程中做勻減速直線運動
C．線框在進和出的兩過程中產生的焦耳熱相等
D．線框在進和出的兩過程中通過導線橫截面的電荷量相等
【自主練習】
1、如圖，水平放置的光滑平行金屬導軌上有一質量為m的電阻不計的金屬棒ab，在一水平恒力F作用下由靜止向右運動，則(　　)
A．隨著ab運動速度的增大，其加速度也增大
B．外力F對ab做的功等于電路中產生的電能
C．當ab做勻速運動時，外力F做功的功率等于電路中的電功率
D．無論ab做何種運動，它克服安培力做的功一定等于電路中產生的電能
2、如圖所示，在磁感應強度為B、方向豎直向下的勻強磁場中，水平放置兩條平行長直導軌MN，導軌間距為L(zhǎng).導軌左端接一電阻R，金屬桿ab垂直導軌放置，金屬桿和導軌的電阻不計，桿與導軌間接觸良好且無摩擦．現對金屬桿施加一個與其垂直的水平方向恒力F，使金屬桿從靜止開始運動．在運動過程中，金屬桿的速度大小v、恒力F的功率P、金屬桿與導軌形成的回路中的磁通量Φ等各量隨時間變化的圖像正確的是(　　)
3、如圖所示，兩電阻不計的光滑平行導軌水平放置，MN部分的寬度為2l,PQ部分的寬度為l,金屬棒a和b的質量分別為2m和m,其電阻大小分別為2R和R，a和b分別靜止在MN和PQ上，垂直于導軌且相距足夠遠，整個裝置處于方向豎直向下的勻強磁場中，磁感應強度大小為B。現對金屬棒a施加水平向右的恒力F，兩棒運動時始終保持平行且a總在MN上運動，b總在PQ上運動，經過足夠長時間后，下列說法正確的是（　　）
A．金屬棒a與b均做勻速直線運動且距離逐漸減小
B．金屬棒a與b均做勻變速運動且加速度之比為1：2
C．流過金屬棒a的電流大小為
D．回路中的感應電動勢保持不變大小為
5、如圖所示，有兩根光滑且相互平行的金屬導軌固定在同一水平面上，兩導軌間距L=0.4m,左端接有電阻R=0.4Ω．質量m=0.1kg,電阻r=0.1Ω的導體棒ab在水平外力F的作用下，沿導軌向右做速度大小v=5.0m/s的勻速直線運動，導軌處在磁感應強度B=0.1T的勻強磁場中，磁場方向垂直于線框平面向下，其余電阻不計。
（1）電阻R中的電流多大？方向如何？
（2）導體ab所受的拉力F的大小是多少？
（3）若某時刻撤去外力，試分析說明導體棒ab之后的運動情況。
（4）從撤去外力到導體棒靜止時，電阻R上產生的熱量是多少？
6、如圖，在豎直平面內有兩條間距為L(zhǎng)的足夠長的平行長直金屬導軌，上端接有一個阻值為R的電阻和一個耐壓值足夠大的電容器，電容器的電容為C，且不帶電。質量為m的導體棒ab垂直跨在導軌上，接觸良好。導軌所在空間有垂直導軌平面向里的勻強磁場，磁感應強度大小為B．S為單刀雙擲開關。現將開關S接1，由靜止釋放導體棒ab。已知重力加速度為g,不計導軌和導體棒的電阻，不計一切摩擦。
（1）當金屬棒向下運動的速度為v1時，電容器所帶的電量q；
（2）求導體棒ab下落h高度時的速度大小v2；
（3）當速度為v2時迅速將開關S接2，請分析說明此后導體棒ab的運動情況；并計算導體棒ab在開關接2后又下落足夠大的高度H的過程中電阻R上所產生的電熱Q。
電磁感應中的動量問題（初稿）
【學習目標】
1.利用動量的觀點處理電磁感應問題。
2.動力學、動量、能量在電磁感應中的綜合應用。
【重點、難點】動量觀點在電磁感應中的應用
【自主學習】
1.動量觀點在電磁感應問題中的應用主要是解決變力的沖量，所以在求解導體棒做非勻變速運動的問題時，應用動量定理可以避免由于加速度變化而導致運動學公式不能使用的麻煩．對于單桿模型應用動量定理，安培力的沖量I安＝BIlΔt＝Bql，且電荷量q＝·Δt＝n；對于雙桿模型應用動量守恒定律，通常可以類比完全非彈性碰撞的模型。
2.在導體單桿切割磁感線做變加速運動時，若牛頓運動定律和能量觀點不能解決問題，可運用動量定理巧妙解決問題。
求解的物理量 應用示例
電荷量或速度 －BLΔt＝mv2－mv1，q＝Δt.
位移 －＝0－mv0，即－＝0－mv0
時間 －BLΔt＋F其他Δt＝mv2－mv1 即－BLq＋F其他Δt＝mv2－mv1 已知電荷量q、F其他(F其他為恒力)
－＋F其他Δt＝mv2－mv1，Δt＝x，已知位移x、F其他(F其他為恒力)
3.在雙金屬棒切割磁感線的系統中，雙金屬棒和導軌構成閉合回路，安培力為系統內力，如果兩安培力等大反向，且它們受到的外力的合力為0，則滿足動量守恒條件，運用動量守恒定律求解比較方便．這類問題可以從以下三個觀點來分析：
(1)力學觀點：通常情況下一個金屬棒做加速度逐漸減小的加速運動，而另一個金屬棒做加速度逐漸減小的減速運動，最終兩金屬棒以共同的速度勻速運動。
(2)動量觀點：如果光滑導軌間距恒定，則兩個金屬棒的安培力大小相等，通常情況下系統的動量守恒。
(3)能量觀點：其中一個金屬棒動能的減少量等于另一個金屬棒動能的增加量與回路中產生的焦耳熱之和。
題型1單桿動量定理問題
【例題1】(多選)如圖所示，左端接有阻值為R的定值電阻且足夠長的平行光滑導軌CE、DF的間距為L(zhǎng)，導軌固定在水平面上，且處在磁感應強度為B、豎直向下的勻強磁場中，一質量為m、電阻為r的導體棒ab垂直導軌放置且靜止，導軌的電阻不計．某時刻給導體棒ab一個水平向右的瞬時沖量I，導體棒將向右運動，最后停下來，則此過程中(　　)
A．導體棒做勻減速直線運動直至停止運動
B．電阻R上產生的焦耳熱為
C．通過導體棒ab橫截面的電荷量為
D．導體棒ab運動的位移為
【例題2】如圖所示，兩根間距為、電阻不計且足夠長的光滑平行金屬導軌與水平面的夾角，質量為、電阻為的金屬棒被鎖定在軌道上。整個裝置處在垂直于導軌平面向上、磁感應強度大小為的勻強磁場中，棒受到沿斜面向上、大小為的恒力作用。某時刻棒解除鎖定，經過時間棒剛好達到最大速度。金屬棒始終與導軌垂直且接觸良好，重力加速度為。下列說法正確的是（ ）
A．解除鎖定后，棒中產生的感應電流方向由
B．解除鎖定后瞬間，棒的加速度大小為
C．時間內棒重力勢能的增加量大于回路中產生的焦耳熱
D．時間內通過棒的電量為
【例題3】如圖所示，CD、EF是兩條水平放置的阻值可忽略的平行金屬導軌，其左右端都與接有阻值為R電阻的傾斜光滑軌道平滑連接，導軌間距都為d，在水平導軌的右側存在磁感應強度方向垂直導軌平面向下的勻強磁場，磁感應強度大小為B，磁場區域的寬度為L(zhǎng)1.現將一阻值為r、質量為m的導體棒從右側傾斜軌道上高h(yuǎn)處由靜止釋放，導體棒最終停在距離磁場的左邊界L2處．已知右側傾斜軌道與豎直方向夾角為θ，導體棒始終與導軌垂直且接觸良好，且導體棒與水平導軌動摩擦因數為μ，重力加速度為g.求：
(1)通過導體棒的最大電流；
(2)左側電阻R上產生的焦耳熱；
(3)導體棒在水平導軌上運動的時間。
題型2雙桿動量定理與動量守恒問題
【例題4】如圖所示，無限長、電阻不計、間距為L(zhǎng)的光滑平行導軌水平放置，勻強磁場垂直導軌平面向外，磁感應強度大小為B。質量為m、電阻為R、長度為L(zhǎng)的金屬棒a垂直靜止放置在水平導軌上，質量為、電阻為、長度為L(zhǎng)的金屬棒b垂直鎖定在水平導軌上。現給金屬棒a一水平向右的初速度v，最終金屬棒a運動的位移為x，則（　　）
A．金屬棒a做勻減速直線運動
B．金屬棒a產生的焦耳熱為
C．通過金屬棒a的電荷量為
D．若解除金屬棒b的鎖定，仍給金屬棒a相同的初速度，最終金屬棒a產生的焦耳熱為
【例題5】(多選)如圖所示，傾角為θ＝37°的足夠長的平行金屬導軌固定在水平面上，兩導體棒ab、cd垂直于導軌放置，空間存在垂直導軌平面向上的勻強磁場，磁感應強度大小為B，現給導體棒ab沿導軌平面向下的初速度v0使其沿導軌向下運動，已知兩導體棒質量均為m，電阻阻值均為R，兩導體棒與導軌之間的動摩擦因數均為μ＝0.75，導軌電阻忽略不計，從ab開始運動到兩棒相對靜止的整個運動過程中，兩導體棒始終與導軌保持良好的接觸，下列說法正確的是(　　)
A．整個運動過程中，導體棒cd中產生的焦耳熱為mv
B．整個運動過程中，導體棒cd中產生的焦耳熱為mv
C．當導體棒cd的速度為v0時，導體棒ab的速度為v0
D．當導體棒ab的速度為v0時，導體棒cd的速度為v0
【自主練習】
1.(多選)單匝矩形線圈在勻強磁場中勻速轉動，轉軸垂直于磁場，如線圈所圍面積里的磁通量隨時間變化的規律如圖所示，則線圈中(　　)
A． 0時刻感應電動勢為零
B． 0.05 s時感應電動勢為零
C． 0.05 s時感應電動勢最大
D． 0～0.05 s這段時間內平均感應電動勢為0.4 V
2.(多選)如圖所示，abcd為水平放置的平行“匸”形光滑金屬導軌，間距為l，導軌間有垂直與導軌平面的勻強磁場，磁感應強度大小為B，導軌電阻不計。已知金屬桿MN傾斜放置，與導軌成角，單位長度的電阻為r，保持金屬桿以速度v沿平行于cd的方向滑動（金屬桿滑動過程中與導軌接觸良好）。則下列說法中錯誤的是( )
A．電路中感應電動勢的大小為
B．電路中感應電流的大小為
C．金屬桿所受安培力的大小為
D．金屬桿的熱功率為
3.如圖所示，空間存在垂直紙面向里的有界勻強磁場，磁場區域?qū)挾葹?L，以磁場左邊界為坐標原點建立x軸。一邊長為L(zhǎng)的正方形金屬線框abcd，在外力作用下以速度v勻速穿過勻強磁場。從線框cd邊剛進磁場開始計時，線框中產生的感應電流i、線框ab邊兩端的電壓Uab、線框所受安培力F。穿過線圈的磁通量Φ隨位移x的變化圖像正確的是(　　)
A．B．C． D．
4．(多選)如圖所示，水平線MN上方存在勻強磁場，磁感應強度大小為B，方向垂直于紙面向外，MN上方有一單匝矩形導線框abcd，其質量為m，電阻為R，ab邊長為L(zhǎng)1，bc邊長為L(zhǎng)2，cd邊離MN的高度為h。現將線框由靜止釋放，線框下落過程中ab邊始終保持水平，且ab邊離開磁場前已做勻速直線運動，不考慮空氣阻力的影響，則從線框靜止釋放到完全離開磁場的過程中( )
A．回路中電流最大值一定為
B．勻速運動時回路中電流的熱功率為
C．整個過程中通過導線橫截面的電荷量
D．整個過程中導線框中產生的熱量為
5．如圖所示，粗糙的平行金屬導軌與水平面的夾角為，寬為L(zhǎng)，勻強磁場垂直于導軌平面，磁感應強度為B，導軌上、下兩邊分別連接電阻R1和R2，質量為m的導體棒始終與導軌垂直且接觸良好，不計導軌和導體棒的電阻，重力加速度為g。則導體棒ab沿著導軌下滑的過程中( )
A．R1和R2發熱功率之比P1：P2=R1：R2
B．導體棒勻速運動時的速度
C．安培力對導體棒做的功小于導體棒機械能的減少量
D．重力和安培力對導體棒做功之和大于導體棒動能的增量
6.(多選)如圖，方向豎直向下的勻強磁場中有兩根位于同一水平面內的足夠長的平行金屬導軌，兩相同的光滑導體棒ab、cd靜止在導軌上．t＝0時，棒ab以初速度v0向右滑動．運動過程中，ab、cd始終與導軌垂直并接觸良好，兩者速度分別用v1、v2表示，回路中的電流用I表示．下列圖像中可能正確的是(　　)
7．如圖所示，光滑平行足夠長的金屬導軌固定在絕緣水平面上，導軌范圍內存在磁場，其磁感應強度大小為B，方向豎直向下，導軌一端連接阻值為R的電阻。在導軌上垂直導軌放一長度等于導軌間距L、質量為m的金屬棒，其電阻為r。金屬棒與金屬導軌接觸良好。金屬棒在水平向右的恒力F作用下從靜止開始運動，經過時間t后開始勻速運動，金屬導軌的電阻不計。求：
(1)金屬棒勻速運動時回路中電流大小；
(2)若在時間t內金屬棒移動的位移為x，求電阻R上產生的熱量。
(3)金屬棒勻速運動的速度大小以及在時間t內通過回路的電荷量。（提示：應用動量定理）
8.如圖所示，兩根質量均為m＝2 kg的金屬棒垂直放在光滑的水平導軌上，左右兩部分導軌間距之比為1∶2，導軌間有大小相等但左、右兩部分方向相反的勻強磁場，兩棒電阻與棒長成正比，不計導軌電阻．現用250 N的水平拉力F向右拉CD棒，CD棒運動s＝0.5 m時其上產生的焦耳熱為Q2＝30 J，此時兩棒速率之比為vA∶vC＝1∶2，現立即撤去拉力F，設導軌足夠長且兩棒始終在不同磁場中運動，求：
(1)在CD棒運動0.5 m的過程中，AB棒上產生的焦耳熱；
(2)撤去拉力F瞬間，兩棒的速度大小vA和vC；
(3)撤去拉力F后，兩棒最終勻速運動的速度大小vA′和vC′.
第3節 渦流、電磁阻尼和電磁驅動（初稿）
【學習目標】
1.了解渦流的產生過程。　
2.了解渦流現象的利用和危害。　
3.了解電磁阻尼、電磁驅動。　
4.通過對渦流實例的分析，了解渦流現象在生活和生產中的應用。
【重點、難點】渦流現象、電磁阻尼和電磁驅動
【自主學習】
一、電磁感應現象中的感生電場
1．感生電場
認為：磁場變化時會在空間激發一種 ，這種電場叫作感生電場。
2．感生電動勢
由 產生的電動勢叫感生電動勢。
3．電子感應加速器
電子感應加速器是利用 使電子加速的設備，當電磁鐵線圈中電流的大小、方向發生變化時，產生的感生電場使電子加速。
二、渦流
1．定義：渦流：當線圈中的電流隨時間變化時，線圈附近的任何導體中都會產生 ，電流很像水中的漩渦，所以把它叫做渦電流，簡稱渦流．
2．應用
(1)渦流熱效應的應用：如真空冶煉爐、電磁爐。
(2)渦流磁效應的應用：如探雷器、安檢門。
3．防止
電動機、變壓器等設備中為防止鐵芯中渦流過大而導致浪費能量，損壞電器，應采取如下措施:
(1)途徑一：增大鐵芯材料的 。
(2)途徑二：用相互 的硅鋼片疊成的鐵芯代替整塊硅鋼鐵芯。
三、電磁阻尼和電磁驅動
1．電磁阻尼
(1)產生：當導體在磁場中運動時，感應電流會使導體受到安培力，安培力的方向總是 導體的運動的現象。
(2)應用：電學儀表中利用 使指針很快地停下來，便于讀數。
2．電磁驅動
(1)產生：如果磁場相對于導體轉動，在導體中會產生 ，使導體受到 的作用而運動起來。
(2)應用：交流感應電動機。
【典例分析】
考點一：渦流的原理、應用與防止
【例1】工業上探測物件表面層內部是否存在缺陷的渦流探傷技術原理圖如圖所示，其原理是將線圈中通入電流，使被測物件內產生渦流，借助探測線圈內電流變化測定渦流的改變，從而獲得被測物件內部是否斷裂及位置的信息，關于以上應用實例理解正確的是（　　）
A．線圈所連接的電源可以是直流電源
B．線圈所連接的電源應該是交流電源
C．能被探測的物件可以是非導電材料
D．工業渦流探傷技術運用了自感原理
【例2】電磁爐又名電磁灶（圖1），它無須明火或傳導式加熱而讓熱直接在鍋底產生，因此熱效率得到了極大的提高。圖2是描述電磁爐工作原理的示意圖，下列說法正確的是（　　）
A．電磁爐通電線圈加直流電，電流越大，電磁爐加熱效果越好
B．電磁爐原理是通電線圈加交流電后，在鍋底產生渦流，進而發熱工作
C．在鍋和電磁爐中間放一絕緣物質，電磁爐不能起到加熱作用
D．電磁爐的鍋不能用陶瓷鍋或耐熱玻璃鍋，主要原因是這些材料的導熱性能較差
【變式1】如圖所示，下列生產生活現象中，不屬于渦流的是（　　）
A．甲圖用電磁爐烹制菜肴
B．乙圖變壓器工作時，繞制線圈的鐵芯中會發熱
C．丙圖過安檢時用金屬探測器探測人身是否攜帶金屬物品
D．丁圖工人穿上金屬絲織成的衣服進行高壓帶電作業
【變式2】彈簧上端固定，下端懸掛一個磁鐵。將磁鐵托起到某一高度后放開，磁鐵能上下振動較長時間才停下來。如果在磁鐵下端放一個固定的閉合線圈，使磁鐵上下振動時穿過它(如圖所示)，磁鐵就會很快停下來，解釋這個現象，并說明能量轉化的情況。
考點二：電磁阻尼和電磁驅動的理解
【例3】下列關于教材中四幅插圖的說法正確的是（　　）
A．圖甲中，當手搖動柄使得蹄形磁鐵轉動，則鋁框會同向轉動，且和磁鐵轉得一樣快
B．圖乙是真空冶煉爐，當爐外線圈通入高頻交流電時，線圈中產生大量熱量，從而冶煉金屬
C．丙是銅盤靠慣性轉動，手持磁鐵靠近銅盤，銅盤轉動加快
D．圖丁是微安表的表頭，運輸時把兩個正、負接線柱用導線連接，可以減小電表指針擺動角度
【自主練習】
1.英國物理學家麥克斯韋認為，磁場變化時會在空間激發感生電場。如圖所示，一個半徑為r的絕緣細圓環水平放置，環內存在豎直向上的勻強磁場，環上套一帶電荷量為＋q的小球，已知磁感應強度B隨時間均勻增加，其變化率為k，若小球在環上運動一周，則感生電場對小球的作用力所做功的大小是（　）
A．0
B．r2qk
C．2πr2qk
D．πr2qk
2．(多選)如圖一金屬半圓環置于勻強磁場中，磁場方向垂直于半圓面向外，下列說法正確的是(　　)
A．當磁場突然減弱時，N端電勢高于M端
B．當磁場突然減弱時，M端電勢高于N端
C．若磁場不變，將半圓環繞MN軸旋轉180°的過程中，N端電勢高于M端
D．若磁場不變，將半圓環繞MN軸旋轉180°的過程中，M端電勢高于N端
3．(多選)磁電式儀表的線圈通常用鋁框作骨架，把線圈繞在鋁框上，這樣做的目的是（　　）
A．防止渦流而設計的
B．利用渦流而設計的?
C．起電磁阻尼的作用
D．起電磁驅動的作用
4．如圖所示，使一個銅盤繞其豎直的軸OO′轉動，且假設摩擦等阻力不計，轉動是勻速的。現把一個蹄形磁鐵移近銅盤，則(　　)
A．銅盤的轉動將變慢
B．銅盤的轉動將變快
C．銅盤仍以原來的轉速轉動
D．銅盤的轉動速度是否變化，要根據磁鐵上下兩端的極性來決定
5．關于渦流，下列說法中錯誤的是(　　)
A．真空冶煉爐是利用渦流來熔化金屬的裝置
B．家用電磁爐鍋體中的渦流是由恒定磁場產生的
C．阻尼擺擺動時產生的渦流總是阻礙其運動
D．變壓器的鐵芯用相互絕緣的硅鋼片疊成能減小渦流
6．(多選)如圖所示，A、B為大小、形狀均相同且內壁光滑、但用不同材料制成的圓管，豎直固定在相同高度。兩個相同的磁性小球，同時從A、B管上端的管口無初速度釋放，穿過A管比穿過B管的小球先落到地面。下面對于兩管的描述中可能正確的是(　　)
A．A管是用膠木制成的，B管是用鋁制成的
B．A管是用鋁制成的，B管是用膠木制成的
C．A管是用膠木制成的，B管是用塑料制成的
D．A管是鋁制成的但有平行于軸線的裂縫，B管是用鋁制成的
7． 如圖所示，忽略空氣阻力，一條形磁鐵從靜止開始向下穿過一個用雙線繞成的閉合線圈，條形磁鐵在穿過線圈的過程中(　　)
A．做自由落體運動
B．做減速運動
C．做勻速運動
D．做非勻變速運動
8．(多選)位于光滑水平面上的小車上放置一螺線管，一個比螺線管長的條形磁鐵沿著螺線管的軸線以初速度v水平向右穿過螺線管，如圖所示，在此過程中(　　)
A．磁鐵受向右的磁場力 B．磁鐵受向左的磁場力
C．小車向右做加速運動 D．小車先加速后減速
9．(多選)如圖所示，在線圈上端放置一盛有冷水的金屬杯，現接通交流電源，過了幾分鐘，杯內的水沸騰起來。若要縮短上述加熱時間，下列措施可行的有(　　)
A．增加線圈的匝數
B．提高交流電源的頻率
C．將金屬杯換為瓷杯
D．取走線圈中的鐵芯
10．(多選) 如圖所示，閉合金屬環從光滑曲面上h高處滾下，又沿曲面的另一側上升，設環的初速度為零，摩擦不計，曲面處在圖中磁場中，則(　　)
A．若是勻強磁場，環上升的高度小于h
B．若是勻強磁場，環上升的高度等于h
C．若是非勻強磁場，環上升的高度等于h
D．若是非勻強磁場，環上升的高度小于h
11．(多選)如圖所示是高頻焊接原理示意圖．線圈中通以高頻變化的電流時，待焊接的金屬工件中就會產生感應電流，感應電流通過焊縫產生很多熱量，將金屬熔化，把工件焊接在一起，而工件其他部分發熱很少，以下說法正確的是(　　)
A．電流變化的頻率越高，焊縫處的溫度升高的越快
B．電流變化的頻率越低，焊縫處的溫度升高的越快
C．工件上只有焊縫處溫度升的很高是因?yàn)楹缚p處的電阻小
D．工件上只有焊縫處溫度升的很高是因?yàn)楹缚p處的電阻大
12．掃描隧道顯微鏡(STM)可用來探測樣品表面原子尺度上的形貌。為了有效隔離外界振動對STM的擾動，在圓底盤周邊沿其徑向?qū)ΨQ地安裝若干對紫銅薄板，并施加磁場來快速衰減其微小振動，如圖所示。無擾動時，按下列四種方案對紫銅薄板施加恒磁場；出現擾動后，對于紫銅薄板上下及其左右振動的衰減最有效的方案是(　　)
第4節 互感和自感（初稿）
【學習目標】
1.了解互感現象及其應用；
2.能夠通過電磁感應的有關規律分析通電自感和斷電自感現象；
3.了解自感電動勢的表達式，知道自感系數的決定因素；
【重點、難點】互感和自感現象的應用
【自主學習】
一、互感現象
1．互感和互感電動勢：兩個相互靠近但導線不相連的 ，當一個線圈中的 變化時，它所產生的變化的 會在另一個線圈中產生 ，這種現象叫作 ，這種感應電動勢叫作 ．
2．應用：利用互感現象可以把能量由一個線圈傳遞到另一個線圈，如變壓器就是利用互感現象制成的．
3．危害：互感現象能發生在任何兩個相互 的 之間．在電力工程和電子電路中，互感現象有時會影響電路的正常工作．
二、自感現象：當一個線圈中的電流變化時，它產生的變化的 不僅在鄰近的電路中激發出 ，同樣也在 激發出感應電動勢，這種現象稱為 ．由于自感而產生的感應電動勢叫作 ．
三、自感系數
1．自感電動勢：E＝ ，其中是電流的 ；L是 ，簡稱自感或電感．單位：亨利，符號：H.
2．自感系數與線圈的 、 、 ，以及是否有鐵芯等因素有關．
四、磁場的能量
1．線圈中電流從無到有時，磁場從無到有，電源把能量輸送給 ，儲存在磁場中．
2．線圈中電流 時，磁場中的能量釋放出來轉化為 ．
五、通電自感和斷電自感的比較
電路圖
器材要求 A1、A2同規格，R＝RL，L較大 L很大(有鐵芯)
通電時 在S閉合瞬間，燈A2立即亮起來，燈A1逐漸變亮，最終一樣亮 燈A立即亮，然后逐漸變暗達到穩定
斷電時 回路電流減小，燈泡逐漸變暗，A1電流方向不變，A2電流反向 ①若I2≤I1，燈泡逐漸變暗； ②若I2＞I1，燈泡閃亮后逐漸變暗． 兩種情況下燈泡中電流方向均改變
總結 自感電動勢總是阻礙原電流的變化
考點一：互感
【例1】無線充電技術是移動電話充電的一種方式，移動電話在家里可實現無線充電。如圖甲所示，充電基座與家庭電源相連，通過安裝在充電基座上的送電線圈和安裝在無線充電接收器上的受電線圈（如圖乙所示），利用電磁感應原理傳遞能量。在充電過程中（　　）
A．只有將充電基座接到直流電源上才能對手機進行充電
B．送電線圈中電流產生變化的磁場
C．若送電線圈中電流均勻增加，則受電線圈中的電流也均勻增加
D．手機和基座無需導線連接，這樣傳遞能量沒有損失
考點二：自感和自感電動勢
【例2】如圖所示，閉合電路中的螺線管可自由伸縮，螺線管有一定長度，這時燈泡具有一定的亮度，若將一軟鐵棒從螺線管左邊迅速插入螺線管內，則將看到（　　）
燈泡變暗
B．燈泡變亮
C．螺線管縮短
D．螺線管先縮短后伸長
【變式練習1】如圖所示，多匝線圈的電阻和電池內阻不計，兩個定值電阻的阻值均為R，開關S開始時斷開，電路中電流為，合上開關S，線圈有自感電動勢產生，此電動勢（　　）
A．有阻礙電流減小的作用，最后電流小于
B．有阻礙電流減小的作用，因而電流總等于
C．有阻礙電流增大的作用，因而電流將保持不變
D．有阻礙電流增大的作用，但電流最后還是大于
【變式練習2】如圖所示，電路中電源的內阻不能忽略，電阻R的阻值和線圈L的自感系數都很大，A、B為兩個完全相同的燈泡，當S閉合時，下列說法正確的是(線圈L的直流電阻較小)(　　)
A．A比B先亮，然后A滅
B．B比A先亮，然后B逐漸變暗
C．A、B一起亮，然后A滅
D．A、B一起亮，然后B滅
【變式練習3】(多選)在如圖所示的甲、乙兩個電路中，電阻R和自感線圈L的直流電阻都很小．閉合開關S，使電路達到穩定，則(　　)
A．在電路甲中，斷開開關S，燈泡A將逐漸變暗
B．在電路甲中，斷開開關S，燈泡A將先變得更亮，然后逐漸變暗
C．在電路乙中，斷開開關S，燈泡A將逐漸變暗
D．在電路乙中，斷開開關S，燈泡A將先變得更亮，然后逐漸變暗
考點三：線圈的自感系數及其決定因素
【例3】目前，許多停車場門口都設置車輛識別系統，在自動欄桿前、后的地面各自鋪設相同的傳感器線圈A、B，兩線圈各自接入相同的電路，電路a、b端與電壓有效值恒定的交變電源連接，如圖所示。工作過程回路中流過交變電流，當以金屬材質為主體的汽車接近或遠離線圈時，線圈的自感系數會發生變化，導致線圈對交變電流的阻礙作用發生變化，使得定值電阻R的c、d兩端電壓就會有所變化，這一變化的電壓輸入控制系統，控制系統就能做出抬桿或落桿的動作。下列說法正確的是（　　）
汽車接近線圈A時，該線圈的自感系數減少
B．汽車離開線圈B時，回路電流將減少
C．汽車接近線圈B時，c、d兩端電壓升高
D．汽車離開線圈A時，c、d兩端電壓升高
【自主練習】
1．下列關于線圈中自感電動勢的大小的說法正確的是(　　)
A．電流變化越大，自感電動勢越大
B．電流變化越快，自感電動勢越大
C．通過線圈的電流為零的瞬間，自感電動勢為零
D．通過線圈的電流為最大值的瞬間，自感電動勢最大
2．關于線圈的自感系數，下列說法正確的是( )
A．線圈的自感系數越大，自感電動勢一定越大
B．線圈中的電流變化越快，自感系數越大
C．線圈的自感系數由線圈本身的因素及有無鐵芯決定
D．線圈中的電流等于零時，自感系數也等于零
3．(多選)如圖所示，線圈P、Q同軸放置，P與開關S、電源和滑動變阻器R組成回路，Q與電流計G相連，要使Q線圈產生圖示方向的電流，可采用的方法有(　　)
A．閉合開關S后，把R的滑片右移
B．閉合開關S后，把R的滑片左移
C．閉合開關S后，把Q靠近P
D．無需閉合開關S，只要把Q靠近P即可
4．如圖所示，多匝線圈L的電阻和電源內阻不計，兩個電阻的阻值都是R，開關S原來是斷開的電
流I0＝，現閉合開關S將一電阻短路，于是線圈有自感電動勢產生，則該電動勢(　　)
A．有阻礙電流的作用，最后電流由I0減小到零
B．有阻礙電流的作用，最后電流總小于I0
C．有阻礙電流增大的作用，因而電流將保持I0不變
D．有阻礙電流增大的作用，但電流最后還是增大到2I0
5．(多選)如圖所示，L是自感系數較大的線圈，其直流電阻可忽略不計，a、b、c是三個相同的小燈泡，下列說法正確的是(　　)
A．開關S閉合時，b、c燈立即變亮，a燈逐漸變亮
B．開關S閉合，電路穩定后，b、c燈亮，a燈不亮
C．開關S斷開時，b、c燈立即熄滅，a燈逐漸熄滅
D．開關S斷開時，c燈立即熄滅，a、b燈逐漸熄滅
6．如圖所示，電阻R的阻值和線圈L的自感系數都較大，自感線圈的直流電阻不計，A、B是兩只完全相同的燈泡，則下列說法正確的是(　　)
A．當開關S閉合時，B比A先亮，然后A熄滅
B．當開關S閉合時，B比A先亮，然后B熄滅
C．當電路穩定后斷開開關S時，A立刻熄滅，B逐漸熄滅
D．當電路穩定后斷開開關S時，B立刻熄滅，A閃一下后再逐漸熄滅
7．如圖甲所示，A、B兩絕緣金屬環套在同一鐵芯上，A環中電流iA隨時間t變化的圖像如圖乙所示，下列說法中正確的是(　　)
A．t1時刻，兩環作用力最大
B．t2和t3時刻，兩環相互吸引
C．t2時刻兩環相互吸引，t3時刻兩環相互排斥
D．t3和t4時刻，兩環相互吸引
8．如圖所示，線圈L的電阻不計，則(　 　)
A．S閉合瞬間，A板帶正電，B板帶負電
B．S閉合，穩定后，A板帶正電，B板帶負電
C．S斷開瞬間，A板帶正電，B板帶負電
D．由于線圈電阻不計，電容器被短路，上述三種情況下，兩板都不帶電
9．如圖所示的電路中，電源的電動勢為E，內阻為r，電感L的電阻不計，電阻R的阻值大于燈泡D的阻值。在t＝0時刻閉合開關S，經過一段時間后，在t＝t1時刻斷開S。下列表示A、B兩點間電壓UAB隨時間t變化的圖像中，正確的是(　　)
10.(多選)如圖所示是一種延時裝置的原理圖，當S1閉合時，電磁鐵F將銜鐵D吸下，C線路接通，當S1斷開時，由于電磁感應作用，D將延遲一段時間才被釋放。則(　　)
A．由于A線圈的電磁感應作用，才產生延時釋放D的作用
B．由于B線圈的電磁感應作用，才產生延時釋放D的作用
C．如果斷開B線圈的開關S2，無延時作用
D．如果斷開B線圈的開關S2，延時將變化
11.在如圖所示的電路中，開關S閉合且穩定后流過自感線圈的電流是2 A，流過燈泡D的電流是1 A，現將開關S突然斷開，能正確反映流過燈泡的電流i在開關S斷開前后隨時間t變化關系的圖像是(　　)
12．圖甲為某同學研究自感現象的實驗電路圖，用電流傳感器顯示各時刻通過線圈L的電流．電路中電燈的電阻R1＝6.0 Ω，定值電阻R＝2.0 Ω，A、B間電壓U＝6.0 V．開關S原來閉合，電路處于穩定狀態，在t1＝1.0×10－3 s時刻斷開開關S，此時刻前后電流傳感器顯示的電流隨時間變化的圖線如圖乙所示．則線圈L的直流電阻RL＝________ Ω；斷開開關后通過電燈的電流方向?yàn)開_______(選填“向左”或“向右”)；在t2＝1.6×10－3 s時刻線圈L中的自感電動勢的大小為________ V，斷開開關后，在1.0×10－3 s~3.0×10－3 s時間內通過定值電阻R的電荷量約為________ C。
電磁感應綜合練習
一、單選題
1．世紀中期，科學界已形成了一種用聯系的觀點去觀察自然的思想氛圍，這種思想促進了能量轉化與守恒定律的建立。在能量轉化與守恒定律建立的過程中，下列說法不正確的是（　　）
A．焦耳發現電流的熱效應，建立了電和熱的聯系
B．安培發現電流的磁效應，建立了電和磁的聯系
C．法拉第發現電磁感應現象，建立了磁和電的聯系
D．楞次總結出判斷感應電流方向的楞次定律，是能量守恒定律在電磁學中的具體表現
2．（2023秋·北京東城·高二統考期末）如圖所示，兩根光滑的平行金屬導軌置于水平面內，導軌間距為，導軌之間接有電阻，阻值為的金屬棒與兩導軌垂直并保持接觸良好，整個裝置放在磁感應強度為的勻強磁場中，磁場方向垂直于導軌平面向下。現使金屬棒以速度在磁場中勻速運動，下列說法正確的是（　　）
A．金屬棒中的感應電流方向由a到b
B．金屬棒中的感應電流逐漸減小
C．金屬棒所受的安培力的大小為
D．金屬棒兩端的電壓為
3．（2023秋·江蘇南通·高二統考期末）如圖所示，兩個完全相同的燈泡的電阻值與相等，線圈的自感系數很大，且直流電阻值忽略不計。閉合開關瞬間均發光，待電路穩定后再斷開開關，則（　　）
A．閉合開關瞬間，、的亮度相同
B．閉合開關后，、都逐漸變暗
C．?dāng)嚅_開關瞬間，中電流方向與斷開前相同
D．?dāng)嚅_開關后，由不亮突然閃亮后熄滅
4．（2023·遼寧沈陽·遼寧實驗中學校聯考模擬預測）現代科學研究中常用到高速電子，電子感應加速器就是利用感應電場使電子加速的設備，它的基本原理如圖所示，上、下為電磁鐵的兩個磁極，磁極之間有一個環形真空室。電磁鐵線圈通有如圖所示方向的電流，電子在真空室中做加速圓周運動。下列說法正確的是（　　）
A．電子加速時受到的向心力大小可能不變
B．電磁鐵線圈通過的電流一定增大
C．從上向下看，電子做順時針方向的圓周運動
D．電子軌道所在平面磁場的磁感應強度不變
5．（2023秋·重慶沙坪壩·高二重慶八中校考期末）據新聞報道：某工地發生了電梯墜落事故，導致了人員傷亡。為了防止類似意外發生，某課外學習小組設計的應急安全裝置如圖所示，在電梯轎廂的底部安裝上永磁鐵，電梯的井壁上鋪設線圈，線圈中軸線與永磁鐵中軸線重合（轎廂未畫出），該學習小組認為這個裝置能在電梯突然墜落時減小對人員的傷害，關于該裝置，下列說法正確的是（　　）
A．當電梯墜落至永磁鐵在圖示位置時，該裝置能恰好停在空中
B．當電梯墜落至永磁鐵在圖示位置時，線圈A、B中電流方向相同
C．當電梯墜落、該裝置可使電梯做減速運動并最終恰好到地面減速到零
D．當電梯墜落至永磁鐵在圖示位置時，線圈A、B對電梯的作用力方向相同
二、多選題
6．（2022春·廣東湛江·高二期末）在電磁感應現象中，下列說法中錯誤的是（　　）
A．感應電流的磁場總是阻礙原來磁通量的變化
B．閉合線框放在變化的磁場中一定能產生感應電流
C．閉合線框放在變化的磁場中做切割磁感線運動，一定能產生感應電流
D．感應電流的磁場總是跟原來磁場的方向相反
7．（2023秋·廣東江門·高二江門市第一中學校考期末）關于渦流、電磁阻尼、電磁驅動，下列說法正確的是（　　）
A．金屬探測器應用于安檢場所，探測器利用了渦流的原理
B．金屬探測器可用于大米裝袋，防止細小的砂石顆粒混入大米中
C．靈敏電流表在運輸時總要用導線把兩個接線柱連在一起，是利用電磁驅動
D．磁電式儀表中用來做線圈骨架的鋁框能起電磁阻尼的作用
8．如圖甲所示，用輕桿吊著一質量為m、邊長為L(zhǎng)的單匝導體線框，線框電阻為R，線框置于方向垂直紙面的均勻磁場中，磁場上邊界與正方形導體線框下邊界平行，距離為，從某時刻開始，輕桿對線框作用力F隨時間變化如圖乙所示，重力加速度。以磁感應強度B垂直紙面向里為正，導體線框中電流I方向順時針為正，則下列圖像可能正確的是（　　）
A．B．C．D．
9．如圖所示，兩根電阻不計且足夠長的平行光滑金屬導軌固定在同一水平面內，其間距，左端連接一個的定值電阻，整個導軌處在磁感應強度的勻強磁場中，磁場方向豎直向下。質量、長度、電阻的導體棒垂直導軌放置并與導軌接觸良好。現使導體棒獲得大小、方向水平向右的初速度，下列說法正確的是（　　）。
A．回路中感應電流的方向?yàn)槟鏁r(shí)針方向
B．導體棒剛開始運動瞬間，R兩端電壓為
C．當導體棒停止運動時，通過R的電荷量為
D．整個過程中導體棒向右運動的位移為
10．如圖所示，在間距為l的兩根水平固定且足夠長的平行光滑金屬導軌上，靜止放置著兩根質量均為m、電阻均為R的導體棒ab和cd，它們構成矩形回路、cd與導軌接觸良好，導軌平面內有豎直向下、磁感應強度大小為B的勻強磁場。現給cd一個水平向右的初速度v，則（　　）
A．cd將向右做勻減速運動
B．a(chǎn)b的最大速度為
C．回路產生的焦耳熱最多為
D．通過ab的電荷量最多為
11.如圖所示,水平放置的兩平行軌道上有可自由移動的金屬棒PQ、MN,當PQ在外力作用下運動時,MN在磁場力作用下向右運動,則PQ所做的運動可能是(　　)
A.向右勻加速運動
B.向左勻加速運動
C.向右勻減速運動
D.向左勻減速運動
三、解答題
12．（2023秋·江蘇南通·高二統考期末）如圖所示，兩根足夠長的光滑平行金屬導軌固定于傾角的斜面上，在整個導軌平面內有垂直于導軌平面向上的勻強磁場。現將質量、電阻的金屬棒從導軌某處靜止釋放，當棒沿導軌下滑的位移時達到最大速度。已知導軌寬度，磁感應強度，電阻，電阻，導軌自身電阻不計，棒在下滑過程中始終與導軌垂直且與導軌接觸良好，，，重力加速度取。求：
（1）棒能達到的最大速度；
（2）棒加速過程中，整個電路產生的焦耳熱。
13．（2023秋·北京西城·高二北京八中校考期末）如圖所示，兩平行且無限長光滑金屬導軌MN、PQ與水平面的夾角為θ=30°，兩導軌之間的距離為L(zhǎng)=1m，兩導軌M、P之間接入電阻R=0.2 ，導軌電阻不計，在abdc區域內有一個方向垂直于兩導軌平面向下的磁場Ⅰ，磁感應強度B0=1T，磁場的寬度x1=1m；在cd連線以下區域有一個方向也垂直于導軌平面向下的磁場Ⅱ，磁感應強度B1=0.5T。一個質量為m=1kg的金屬棒垂直放在金屬導軌上，與導軌接觸良好，金屬棒的電阻r=0.2 ，若金屬棒在離ab連線上端x0處自由釋放，則金屬棒進入磁場Ⅰ時恰好做勻速運動。金屬棒進入磁場Ⅱ后，經過ef時又達到穩定狀態，已知cd與ef之間的距離x2=8m，g取10m/s2，求：
（1）磁場Ⅰ上邊界ab到釋放導體位置的距離x0；
（2）導體從釋放處到ef位置，整個過程中電阻R上產生的焦耳熱；
（3）導體從釋放處到ef位置，整個過程中流過電阻R的電荷量。
14．（2023秋·黑龍江佳木斯·高二校考期末）如圖，半徑為1m的圓形金屬導軌固定在水平面上，一長，電阻的金屬棒一端與導軌接觸良好，另一端固定在圓心處的導電轉軸上，該金屬棒在電動機A帶動下旋轉。在圓形金屬導軌區域內存在垂直于導軌平面向下，大小為的勻強磁場。另有一質量為、電阻為的金屬棒（長為1m）放在傾角、動摩擦因數為0.5的粗糙金屬導軌上，并與導軌垂直且保持良好接觸。導軌間距為，中間有大小為的垂直導軌平面向上的勻強磁場，導軌之間還接有阻值的電阻。從圓形金屬導軌引出的導線和通過電刷從轉軸引出的導線經開關S與導軌連接。，，最大靜摩擦力等于滑動摩擦力。
（1）當開關S閉合時，要使棒靜止，則求棒轉動的角速度范圍。
（2）當開關S斷開后，棒將由靜止開始下滑，經一段時間速度達到穩定，求穩定時的速度大小。

展開更多......

收起↑
