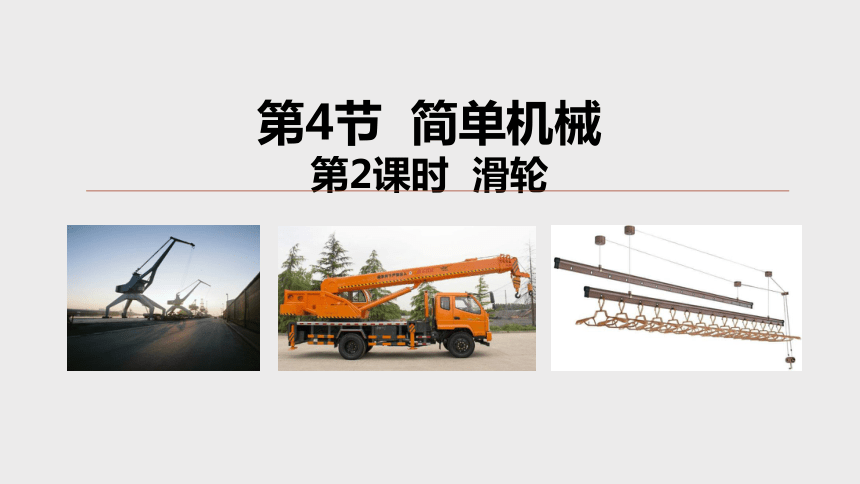

第4節 簡單機械
第2課時 滑輪
了解定滑輪、動滑輪的工作原理。

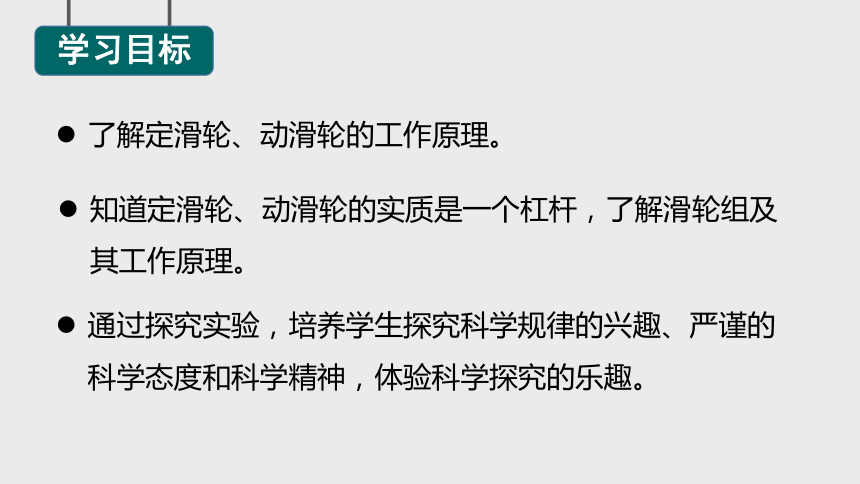

學習目標
知道定滑輪、動滑輪的實質是一個杠桿，了解滑輪組及其工作原理。
通過探究實驗，培養學生探究科學規律的興趣、嚴謹的科學態度和科學精神，體驗科學探究的樂趣。

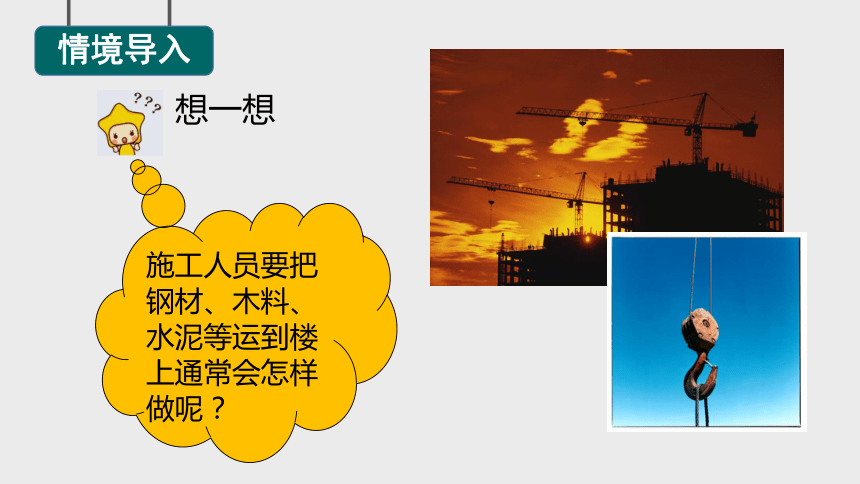

情境導入
想一想
施工人員要把鋼材、木料、水泥等運到樓上通常會怎樣做呢？

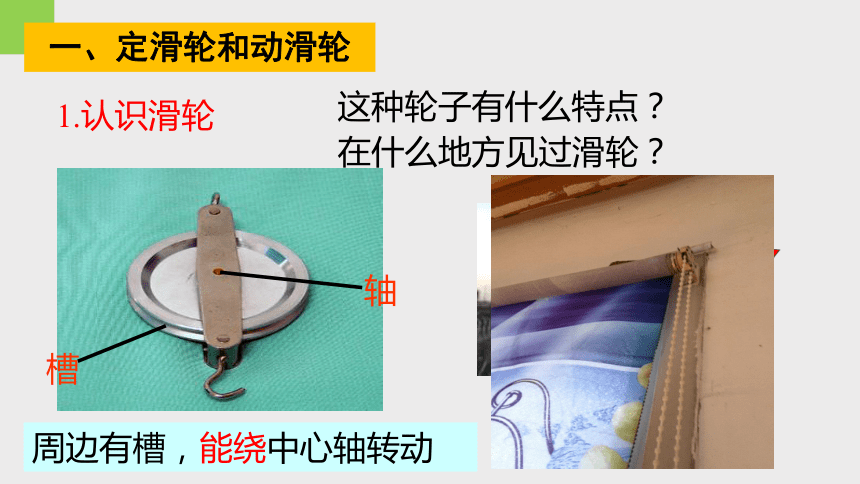

一、定滑輪和動滑輪
周邊有槽，能繞中心軸轉動
這種輪子有什么特點？
槽
軸
在什么地方見過滑輪？
1.認識滑輪

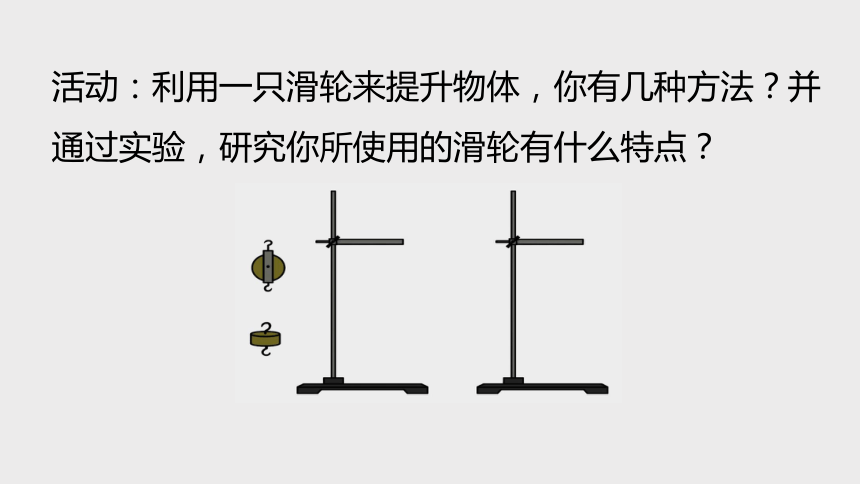

活動：利用一只滑輪來提升物體，你有幾種方法？并通過實驗，研究你所使用的滑輪有什么特點？

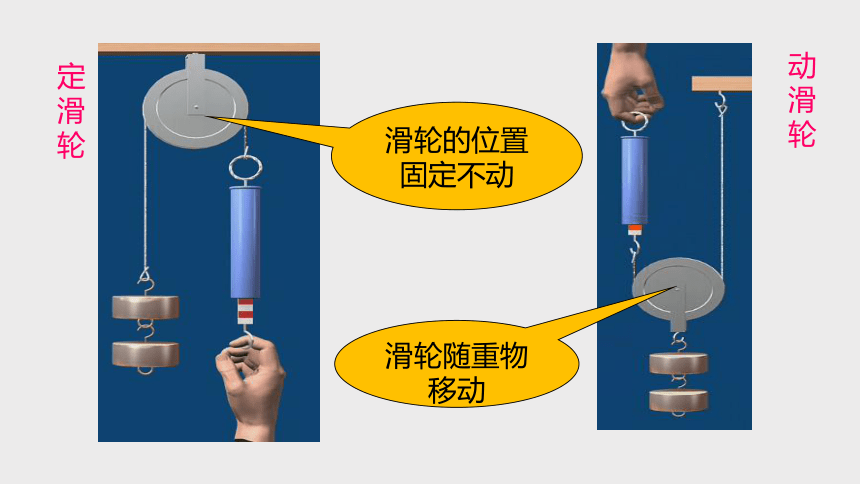

滑輪的位置固定不動
定滑輪
滑輪隨重物移動
動滑輪

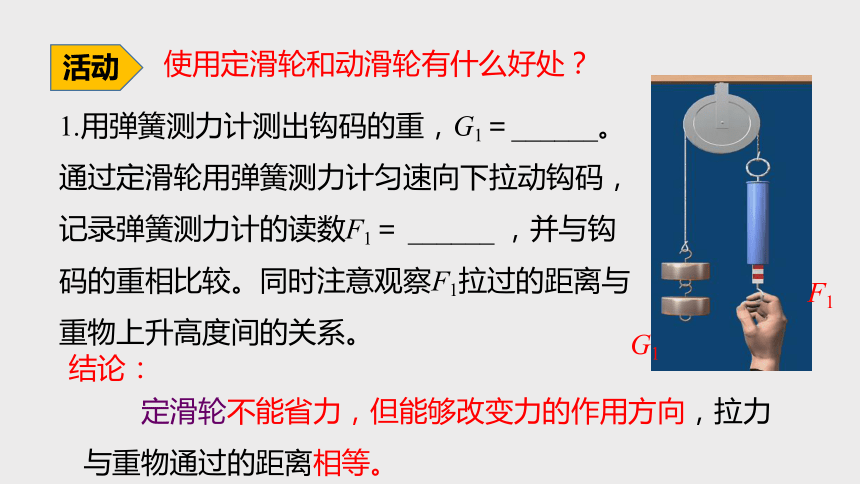

1.用彈簧測力計測出鉤碼的重，G1＝______。通過定滑輪用彈簧測力計勻速向下拉動鉤碼，記錄彈簧測力計的讀數F1＝ ______ ，并與鉤碼的重相比較。同時注意觀察F1拉過的距離與重物上升高度間的關系。
F1
G1
結論：
　 定滑輪不能省力，但能夠改變力的作用方向，拉力與重物通過的距離相等。
活動
使用定滑輪和動滑輪有什么好處？
G2
F2

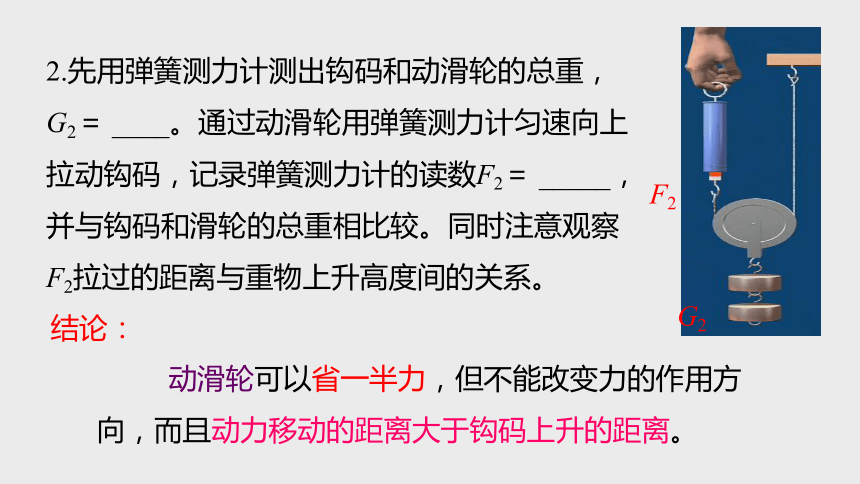

2.先用彈簧測力計測出鉤碼和動滑輪的總重，G2＝ ____。通過動滑輪用彈簧測力計勻速向上拉動鉤碼，記錄彈簧測力計的讀數F2＝ _____，并與鉤碼和滑輪的總重相比較。同時注意觀察F2拉過的距離與重物上升高度間的關系。
　　 動滑輪可以省一半力，但不能改變力的作用方向，而且動力移動的距離大于鉤碼上升的距離。
結論：

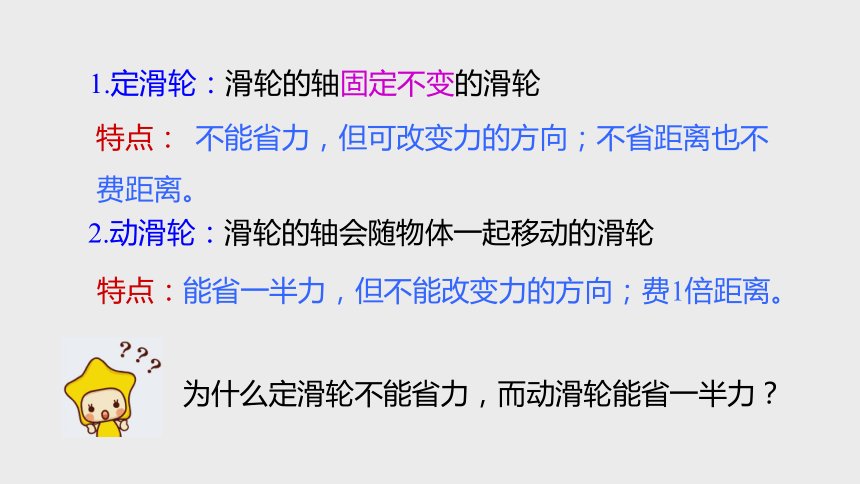

1.定滑輪：滑輪的軸固定不變的滑輪
特點： 不能省力，但可改變力的方向；不省距離也不費距離。
2.動滑輪：滑輪的軸會隨物體一起移動的滑輪
特點：能省一半力，但不能改變力的方向；費1倍距離。
為什么定滑輪不能省力，而動滑輪能省一半力？
定滑輪
F
G
l2
3.實質是等臂杠桿
1.支點在O處
2.l1=l2
結論：使用定滑輪不省______，
但可以改變施力的________ 。
力
方向
l1
4. F＝G
O .
l1
F
F
G
動滑輪
l2
l1
1.支點在邊緣O處
3.動滑輪實質是動力臂是阻力臂兩倍的省力杠桿
結論：使用動滑輪可以 ______，
但不能改變施力的______ 。
省力
方向
O
2.l1=2l2
4. F＝ G總= （G物+G動）
1
2
1
2
h
2h
h
s=
動滑輪省一半力，同時必須花費2倍距離
O
l1
l2
F=2G
F
G
F
G
F=
G
2
定滑輪 動滑輪
力的方向有沒有改變
能否省力
實質
定滑輪與動滑輪的比較
不改變
改變
省一半力
不省力
省力杠桿
等臂杠桿
二、滑輪組
　　定滑輪可以改變力的方向，但不能省力。
動滑輪可以省力，但不能改變力的方向。
能否得到這樣一種機械，它既可以省力，又可以改變力的方向呢？
+
=
？
滑輪組：
定滑輪與動滑輪的組合叫滑輪組。
采用滑輪組既可以省力又能夠改變力的方向
定滑輪
動滑輪
滑輪組
拉力大小與什么因素有關呢？
實驗
F2
F1
G
測出鉤碼和動滑輪的總重G
記錄承重繩子股數和F1、F2
比較G和F1、F2的關系
F1= G
F2= G
實驗 鉤碼和動滑輪總重(N) 承重繩子的股數 拉力（N）
甲
乙
G
甲
乙
F= G總
2
3
活動
1
2
1
3
1
n
n = 5
n = 4
F
F
思考：判斷下列承重繩子的股數為多少
斷繩法
F
n = 4
奇動偶定
s=nh
s=3h
繩子自由端移動的距離（s）與物體上升的高度（h）的關系是什么？
（n為承重繩子的股數）
承重繩子的股數為
3
s
h
思考與討論
使用杠桿、滑輪等簡單機械，有的省力，有的不省力，有的省距離，而有的費距離。在使用簡單機械時，你認為省力或費力，省距離或費距離，它們之間有什么關系？
例題.纏繞滑輪的繩子能承受的最大拉力為 300 牛，用它連接成如圖的滑輪組，能否提升重為 600 牛的重物？（已知動滑輪重20牛，摩擦及繩的重力不計）
解：總重 G ＝G物 + G動 = 600牛 ＋ 20牛 ＝ 620牛
n = 2
F =
G
n
= = 310牛
620牛
2
﹥300牛
不能提升
課堂小結
定滑輪
動滑輪
滑輪組
及時鞏固
1.如圖所示，用一根繩子繞過定滑輪，一端拴在鉤碼上，手執另一端，分別用力F1、F2、F3勻速拉起鉤碼。忽略繩子與滑輪的摩擦，下列說法中正確的是(　　)
A.F1較大
B.F3較大
C.F1、F2、F3的大小不能確定
D.將鉤碼提升相同的高度，力F1、F2、F3所做的功相等
D
2. 用滑輪按圖甲、乙、丙所示三種不同方式，拉著同一物體在水平面上做勻速直線運動，拉力分別是F1、F2、F3，則（ ）。
A. F1>F2>F3 　 B. F2>F3>F1 　
C. F2>F1>F3 　 D. F3>F1>F2
D
丙
F3
乙
F2
甲
F1
3.如圖所示，用下列裝置提升同一重物，若不計滑輪自重及摩擦，則最省力的是(　　)
C
4.如圖所示，物體重G=500N，滑輪重10N，當物體勻速上升時，則掛鉤B承受拉力為_____N，繩A處承受______N的拉力，拉力F為_________N，若繩子自由端向上拉動0.5米，則物體向上移動________m。
B
A
F
500
255
255
0.25
