(共28張PPT)
第3章
能量轉化與守恒
第6節 電能
第4課時 常用電熱器

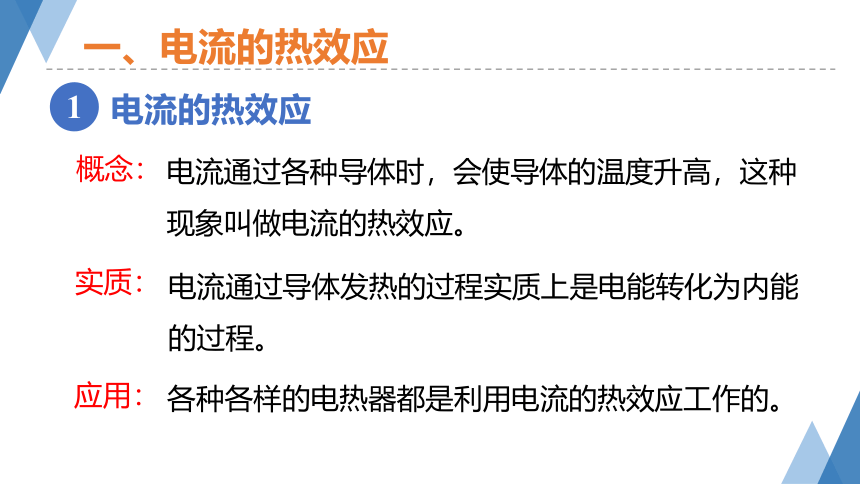

一、電流的熱效應
電流的熱效應
1
電流通過各種導體時，會使導體的溫度升高，這種現象叫做電流的熱效應。
概念：
電流通過導體發熱的過程實質上是電能轉化為內能的過程。
實質：
各種各樣的電熱器都是利用電流的熱效應工作的。
應用：

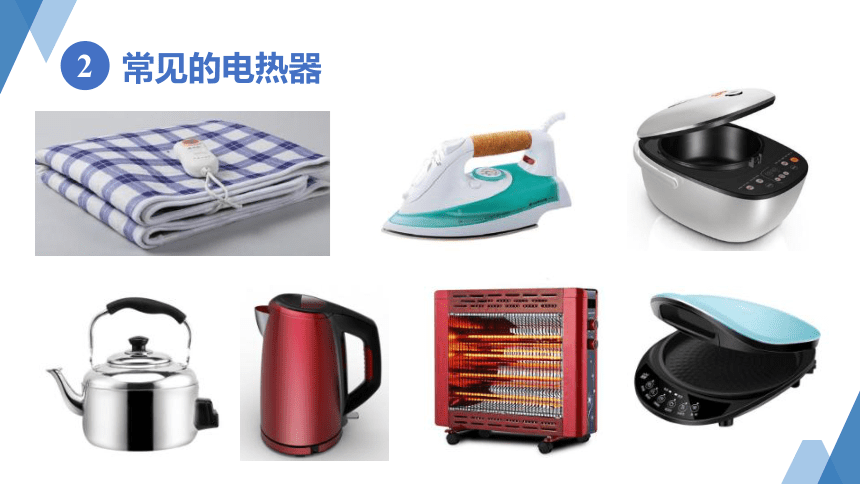

常見的電熱器
2

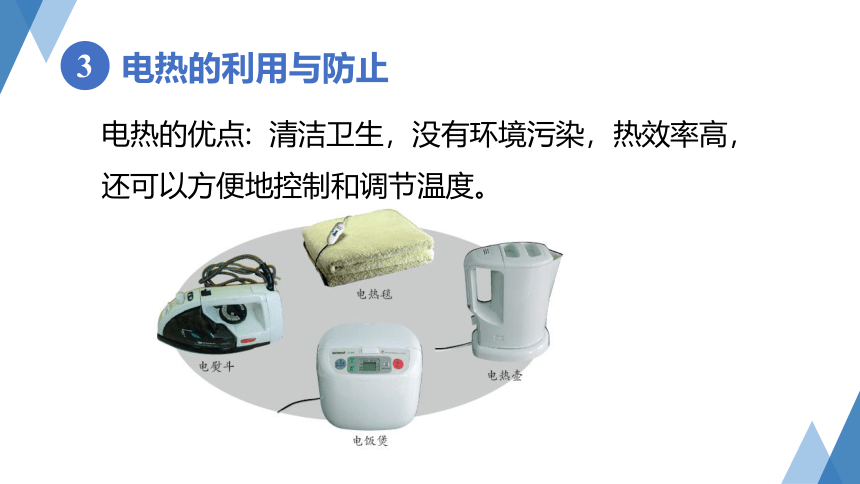

電熱的利用與防止
3
電熱的優點: 清潔衛生，沒有環境污染，熱效率高，還可以方便地控制和調節溫度。

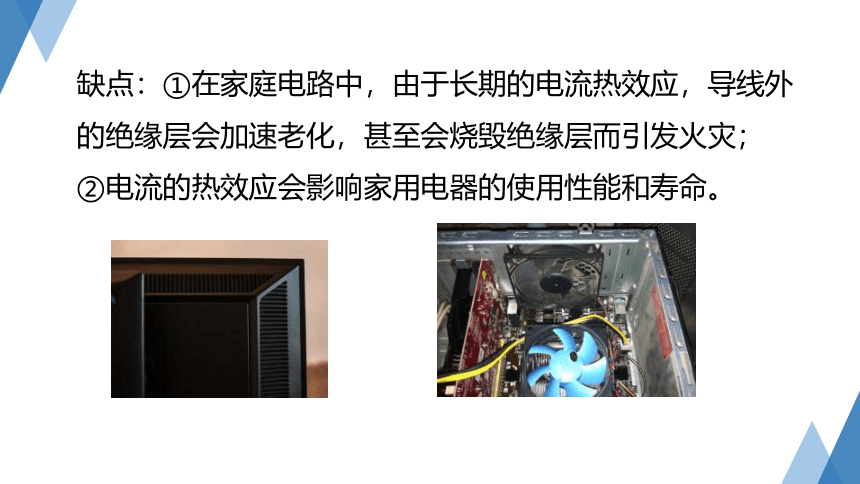

缺點：①在家庭電路中，由于長期的電流熱效應，導線外的絕緣層會加速老化，甚至會燒毀絕緣層而引發火災；
②電流的熱效應會影響家用電器的使用性能和壽命。

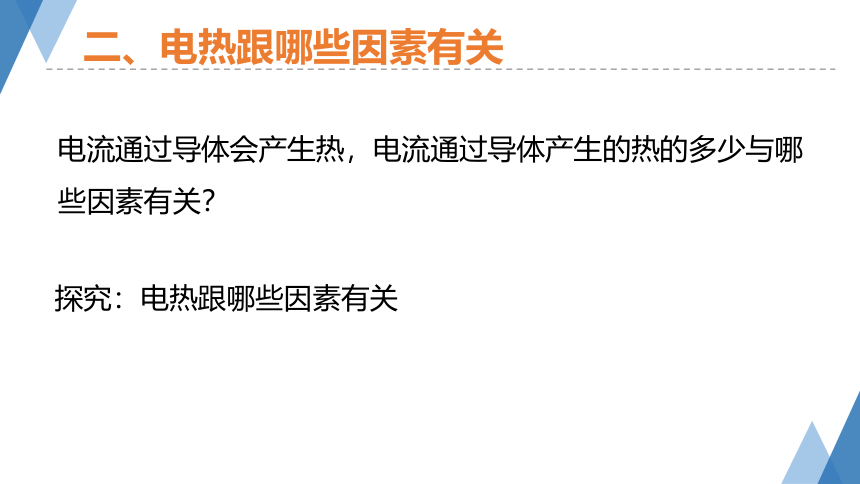

二、電熱跟哪些因素有關
電流通過導體會產生熱，電流通過導體產生的熱的多少與哪些因素有關？
探究：電熱跟哪些因素有關

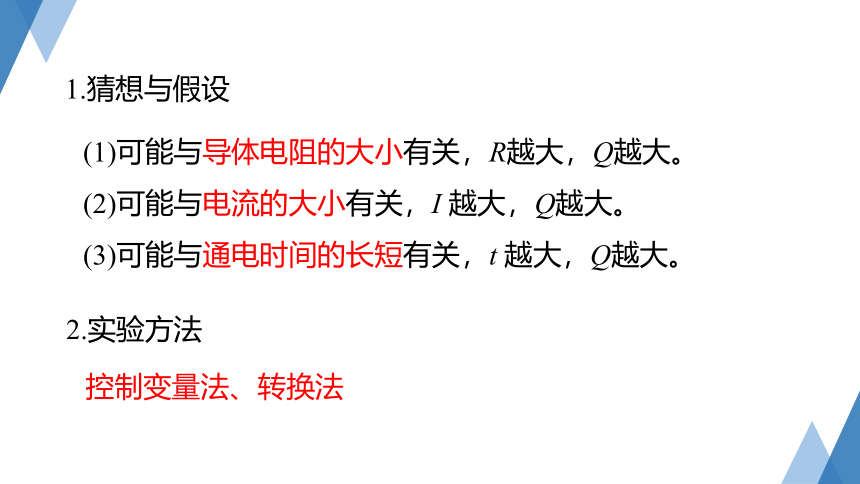

1.猜想與假設
2.實驗方法
(1)可能與導體電阻的大小有關，R越大，Q越大。
(2)可能與電流的大小有關，I 越大，Q越大。
(3)可能與通電時間的長短有關，t 越大，Q越大。
控制變量法、轉換法

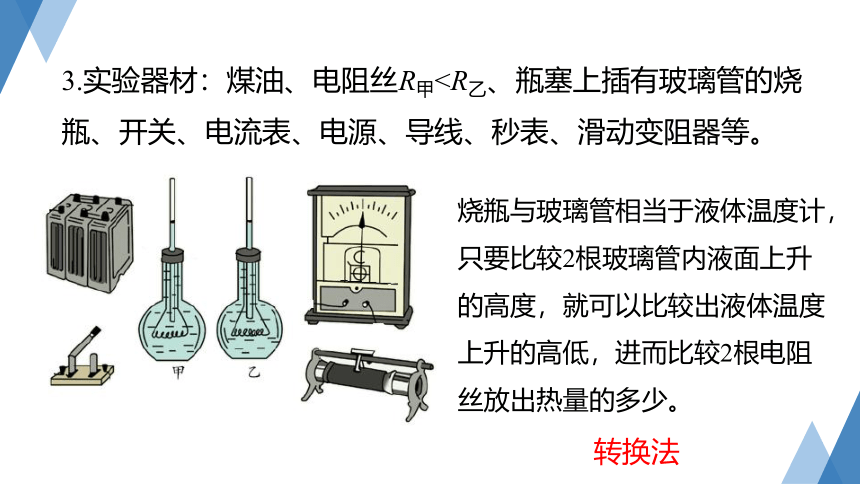

3.實驗器材：煤油、電阻絲R甲燒瓶與玻璃管相當于液體溫度計，只要比較2根玻璃管內液面上升的高度，就可以比較出液體溫度上升的高低，進而比較2根電阻絲放出熱量的多少。
轉換法

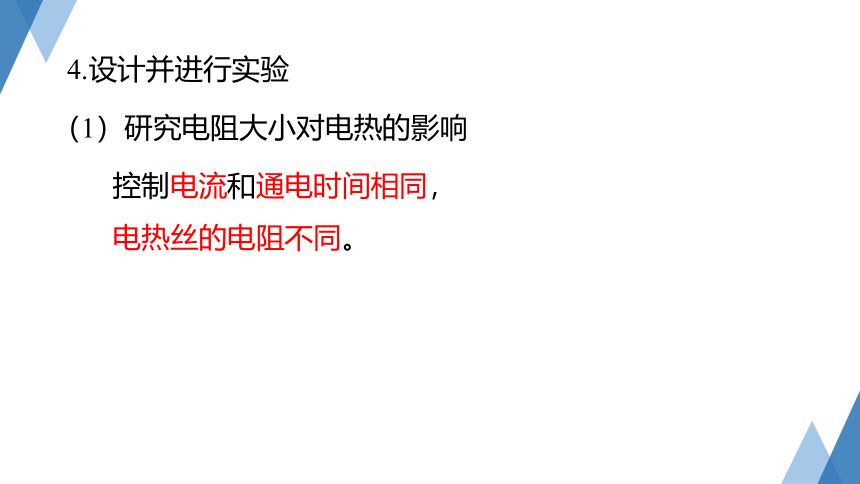

4.設計并進行實驗
（1）研究電阻大小對電熱的影響
控制電流和通電時間相同，
電熱絲的電阻不同。
① 將2根不同的電阻絲串聯在電路中，標出2根玻璃管內液面的位置。
④ 比較2根玻璃管內液面上升的高度，可以得出：當電流相等時，電阻越大，電流產生的熱量越多。
② 閉合開關，記下電流表的讀數。
③ 經過一段時間后，標出2根玻璃管內液面的位置。
（2）研究電流大小對電熱的影響
控制電阻和通電時間相同，改變電路中的電流。
⑦ 與上次該玻璃管內液面上升的高度相比，可以推測得出：當電阻相等時，電流越大，電流產生的熱量就越多。
⑤ 當2根玻璃管中的液面降回到原來的高度后，減小滑動變阻器的阻值，閉合開關，記下電流表的讀數。
⑥ 經過與第一次相同時間的通電后，標出甲瓶（或乙瓶）玻璃管內液面的位置。
5. 實驗結論
電熱跟電阻、電流和通電時間有關。
①電流和通電時間相等時，電阻越大，電流產生的熱越多。
②電阻和通電時間相等時， 電流越大，電流產生的熱越多。
③電流和電阻相等時，通電時間越長，電流產生的熱越多。
顯然，通電的時間越長，電流產生的熱量就越多。
三、焦耳定律
電流通過導體產生的熱量跟電流的二次方成正比，跟導體的電阻成正比，跟通電時間成正比。
這個規律叫做焦耳定律，它是由英國科學家焦耳最先發現的。
1.焦耳定律的內容
2.焦耳定律的公式
P=I2Rt
電流 I 的單位是安（A），電阻 R 的單位是歐（ ），時間 t的單位是秒。
1 J=1 A2 Ω s。
思考與討論
電吹風機工作時電能轉化成內能和機械能；
電熨斗工作時電能全部轉化成內能， 電熨斗工作時可以認為是將電能全部轉化成了內能。
（1）電吹風機和電熨斗通電時都會發熱，哪種用電器可以認為是將電能全部轉化成了內能？
若電流做的功全部用來產生熱量即:Q = W
又∵W = UIt
根據歐姆定律U = IR
∴Q = W = UIt = I2Rt
（2）利用電功公式和歐姆定律推導焦耳定律的公式
3.焦耳定律的應用
（1）在加熱狀態下，電飯鍋正常工作30分鐘產生多少熱量？
（2）在保溫狀態下，電飯鍋消耗的功率多大？
例：下圖是電飯鍋的電路圖。電飯鍋工作時有兩種狀態：當自動開關S接通時，電飯鍋處于加熱狀態，將鍋內的水加熱直到燒開；當自動開關S斷開時，電飯鍋處于保溫狀態。圖中R2是加熱用的電熱絲，阻值為55歐；R1是電阻，阻值為145歐。試求:
解：（1）在加熱狀態下， 開關S接通，電路中只接入了電熱絲R2，
通過R2的電流：
根據焦耳定律， R2上產生的熱量：
Q=I2R2t=（4 安）2×55 歐×30×60 秒=1.584×106 焦
（2）在保溫狀態下，開關S斷開，電阻R1與電熱絲R2串聯，
假設此時電路中的電流為I′，根據串聯電路的電壓特點：U=U1+U2=I′R1+I′R2
電飯鍋消耗的功率：P′=U I′=220 伏×1.1 安=242 瓦
電能全部轉化為內能時，計算電熱用什么公式？
電能沒有全部轉化為內能時，計算電熱用什么公式？
（1）電能全部轉化為內能（純電阻電路）時，計算電熱的公式：
（2）電能沒有全部轉化為內能（非純電阻電路）時，Q=I2Rt 。
純電阻電路中，電流做多少功，就將多少電能轉化成內能。
思考與討論
一、電流的熱效應
1.電流的熱效應
概念、實質、應用
2.常見的電熱器
3.電熱的利用與防止
課堂小結
二、電熱跟哪些因素有關
電流產生的熱量多少與電流大小、電阻大小以及通電時間的長短都有關。
①電流和通電時間相等時，電阻越大，電流產生的熱越多。
②電阻和通電時間相等時， 電流越大，電流產生的熱越多。
③電流和電阻相等時，通電時間越長，電流產生的熱越多。
三、焦耳定律
1.內容：電流通過導體產生的熱量跟電流的二次方成正比，跟導體的電阻成正比，跟通電時間成正比。
2.公式： Q=I2Rt
3.計算電熱
（1）純電阻電路
（2）非純電阻電路 Q=I2Rt
課堂測評
1.下列常見家用電器中不是利用電流熱效應工作的是（ ）
A. 電爐　
B. 電動機
C. 電飯鍋
D. 電熨斗
B
2.關于電流通過導體時產生的熱量，以下說法正確的是（ ）
A.根據Q=I2Rt可知，電阻越大，相同時間內產生的熱量越多
B.根據 可知，電阻越大，相同時間內產生的熱量越少
C.根據Q=UIt可知，相同時間內產生的熱量與電阻無關
D.根據Q=I2Rt可知，在電流一定時，電阻越大，相同時間內產生的熱量越多
課堂測評
D
課堂測評
3.電熨斗通電一段時間后變得很燙，而連接電熨斗的導線卻不怎么熱，這主要是因為（ ）
A.導線的絕緣皮隔熱
B.導線散熱比電熨斗快
C.通過導線的電流小于通過電熨斗的電流
D.導線的電阻遠小于電熨斗電熱絲的電阻
D
課堂測評
Q = I2Rt =(0.6安)2×60歐×5×60秒 =6480焦
4.一根阻值為60歐的電阻絲接在電壓為36伏的電源兩端，在5分鐘內共產生多少熱量
解:
I =　 =　　　= 0.6安
U
R
36 伏
60 歐
謝謝
