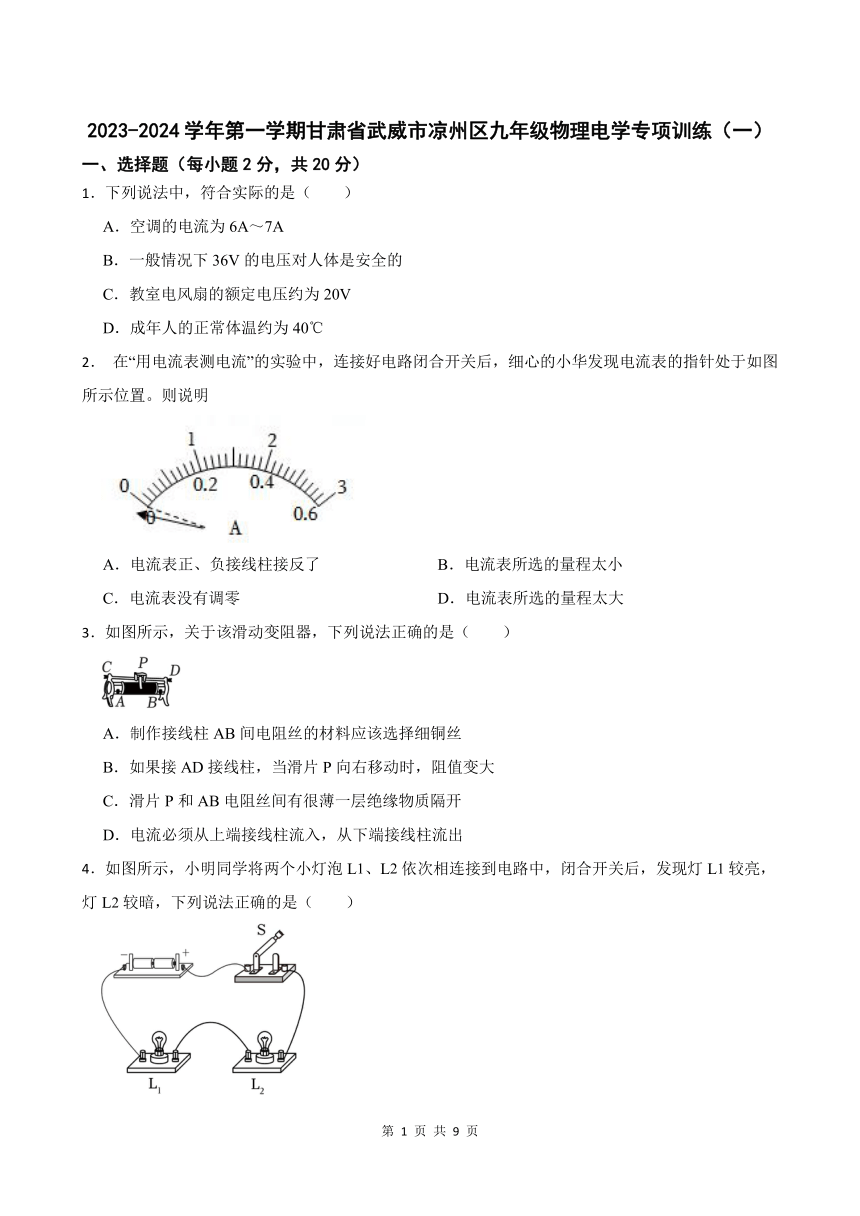

2023-2024學年第一學期甘肅省武威市涼州區九年級物理電學專項訓練（一）
一、選擇題（每小題2分，共20分）
1．下列說法中，符合實際的是（　　）
A．空調的電流為6A～7A
B．一般情況下36V的電壓對人體是安全的
C．教室電風扇的額定電壓約為20V
D．成年人的正常體溫約為40℃
2． 在“用電流表測電流”的實驗中，連接好電路閉合開關后，細心的小華發現電流表的指針處于如圖所示位置。則說明
A．電流表正、負接線柱接反了 B．電流表所選的量程太小
C．電流表沒有調零 D．電流表所選的量程太大
3．如圖所示，關于該滑動變阻器，下列說法正確的是（　　）
A．制作接線柱AB間電阻絲的材料應該選擇細銅絲
B．如果接AD接線柱，當滑片P向右移動時，阻值變大
C．滑片P和AB電阻絲間有很薄一層絕緣物質隔開
D．電流必須從上端接線柱流入，從下端接線柱流出
4．如圖所示，小明同學將兩個小燈泡L1、L2依次相連接到電路中，閉合開關后，發現燈L1較亮，燈L2較暗，下列說法正確的是（　　）
A．燈L1中的電流較大 B．燈L1、L2的電阻相等
C．燈L1、L2中的電流相等 D．燈L1、L2兩端的電壓相等

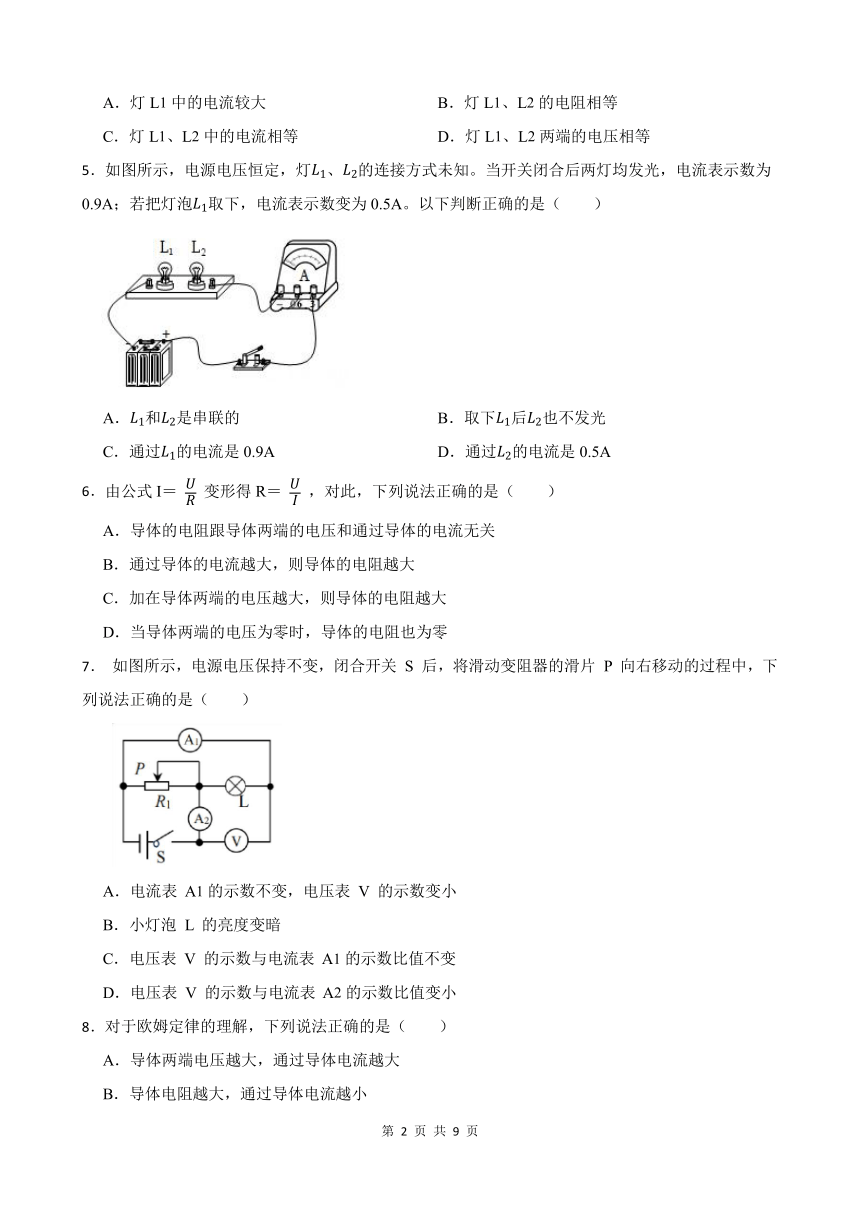

5．如圖所示，電源電壓恒定，燈、的連接方式未知。當開關閉合后兩燈均發光，電流表示數為0.9A；若把燈泡取下，電流表示數變?yōu)?.5A。以下判斷正確的是（　　）
A．和是串聯的 B．取下后也不發光
C．通過的電流是0.9A D．通過的電流是0.5A
6．由公式I＝ 變形得R＝ ，對此，下列說法正確的是（　　）
A．導體的電阻跟導體兩端的電壓和通過導體的電流無關
B．通過導體的電流越大，則導體的電阻越大
C．加在導體兩端的電壓越大，則導體的電阻越大
D．當導體兩端的電壓為零時，導體的電阻也為零
7． 如圖所示，電源電壓保持不變，閉合開關 S 后，將滑動變阻器的滑片 P 向右移動的過程中，下列說法正確的是（　　）
A．電流表 A1的示數不變，電壓表 V 的示數變小
B．小燈泡 L 的亮度變暗
C．電壓表 V 的示數與電流表 A1的示數比值不變
D．電壓表 V 的示數與電流表 A2的示數比值變小
8．對于歐姆定律的理解，下列說法正確的是（　　）
A．導體兩端電壓越大，通過導體電流越大
B．導體電阻越大，通過導體電流越小
C．導體電阻與電壓成正比，與電流成反比
D．導體中的電流是由加在它兩端的電壓和它的電阻來決定的

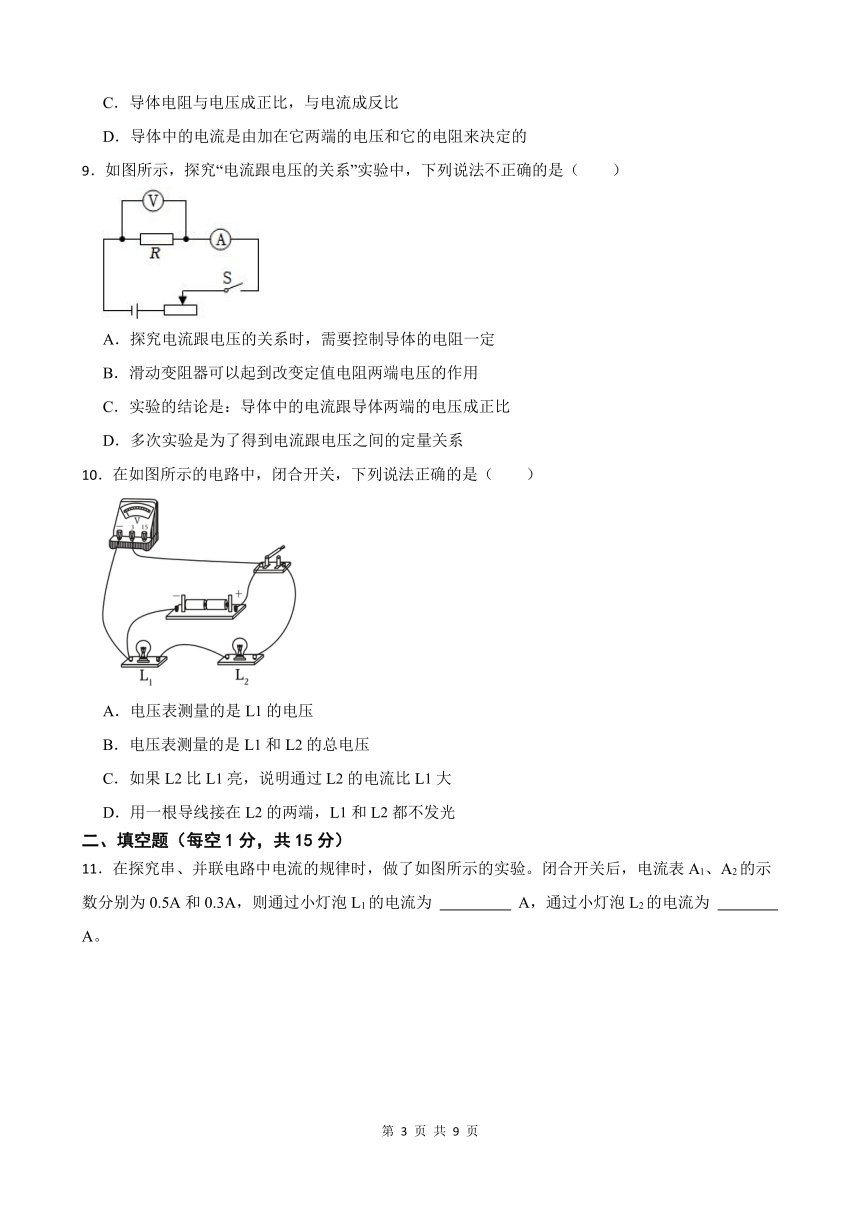

9．如圖所示，探究“電流跟電壓的關系”實驗中，下列說法不正確的是（　　）
A．探究電流跟電壓的關系時，需要控制導體的電阻一定
B．滑動變阻器可以起到改變定值電阻兩端電壓的作用
C．實驗的結論是：導體中的電流跟導體兩端的電壓成正比
D．多次實驗是為了得到電流跟電壓之間的定量關系
10．在如圖所示的電路中，閉合開關，下列說法正確的是（　　）
A．電壓表測量的是L1的電壓
B．電壓表測量的是L1和L2的總電壓
C．如果L2比L1亮，說明通過L2的電流比L1大
D．用一根導線接在L2的兩端，L1和L2都不發光
二、填空題（每空1分，共15分）

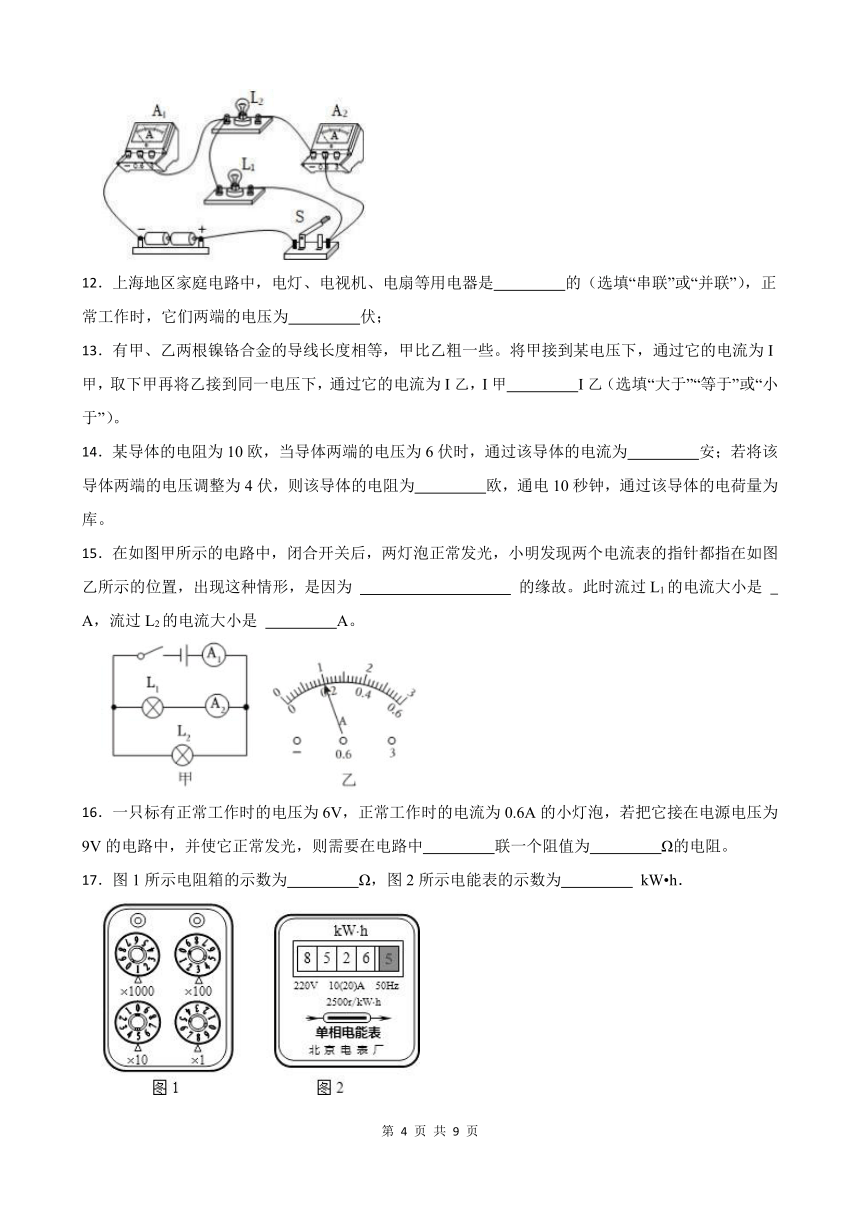

11．在探究串、并聯電路中電流的規律時，做了如圖所示的實驗。閉合開關后，電流表A1、A2的示數分別為0.5A和0.3A，則通過小燈泡L1的電流為 　 　 A，通過小燈泡L2的電流為 　 　 A。
12．上海地區家庭電路中，電燈、電視機、電扇等用電器是　 　的（選填“串聯”或“并聯”），正常工作時，它們兩端的電壓為　 　伏；
13．有甲、乙兩根鎳鉻合金的導線長度相等，甲比乙粗一些。將甲接到某電壓下，通過它的電流為I甲，取下甲再將乙接到同一電壓下，通過它的電流為I乙，I甲　 　I乙（選填“大于”“等于”或“小于”）。
14．某導體的電阻為10歐，當導體兩端的電壓為6伏時，通過該導體的電流為　 　安；若將該導體兩端的電壓調整為4伏，則該導體的電阻為　 　歐，通電10秒鐘，通過該導體的電荷量為　 　庫。
15．在如圖甲所示的電路中，閉合開關后，兩燈泡正常發光，小明發現兩個電流表的指針都指在如圖乙所示的位置，出現這種情形，是因為 　 　 的緣故。此時流過L1的電流大小是 　 　 A，流過L2的電流大小是 　 　A。
16．一只標有正常工作時的電壓為6V，正常工作時的電流為0.6A的小燈泡，若把它接在電源電壓為9V的電路中，并使它正常發光，則需要在電路中　 　聯一個阻值為　 　Ω的電阻。
17．圖1所示電阻箱的示數為　 　Ω，圖2所示電能表的示數為　 　 kW h．
18．如圖甲所示的電路中，閉合開關，兩燈泡均發光，且兩個完全相同的電流表指針偏轉均如圖乙所示，通過燈泡L1和L2的電流分別為 　 　A和　 　A。
三、作圖題（每小題3分，共6分）
19．根據如圖甲所示電路圖，將圖乙實物圖用筆畫線連接成完整電路。
20．如圖所示，試在甲、乙兩個內選填“電壓表”和“電流表”的符號，使兩燈組成并聯電路。
四、實驗探究題（每空2分，共24分）
21．（14分）小華和他的物理小組成員用兩節新干電池、兩個燈泡，一個電壓表來“探究串聯電路的電壓特點”。
（1）連接電路時開關必須 　 　，實驗中最好選擇規格 　 　（選填“相同”或“不同”）的小燈泡。
（2）用電壓表分別測出AB、BC、AC之間的電壓為UAB、UBc、UAc，得到的數據記錄在表中分析實驗數據，可得到串聯電路的電壓特點是 　 　（用公式表示）。
實驗序號 UAB/V UBC/V UAC/V
1 0.8 2.2 3.0
2 1.0 2.0 3.0
3 1.2 1.8 3.0
（3）小華進行多次實驗的主要目的是 ____（填選項）。
A．尋找普遍規律 B．減小實驗誤差
（4）某次測量時，電壓表的示數如圖﹣2，則此時L1兩端的電壓為 　 　V。
（5）小華在測量了L1兩端的電壓后，斷開開關，然后將電壓表的B端不動，A端松開，接到C接線柱上，測量L2兩端的電壓，這一做法 　 　（選填“能”或“不能”）則出L2兩端的電壓，原因是 　 　。
22．（10分）用如圖甲所示的電路測量未知電阻Rx的阻值（阻值約為10Ω），電源電壓為3V。
（1）請用筆畫線代替導線，將電路連接完整。要求：滑動變阻器的滑片向右滑動時，電流表的示數變小　 　。（導線不允許交叉）
（2）閉合開關，移動滑動變阻器的滑片至某一位置，電壓表示數為2.7V，電流表示數如圖乙是 　 　A，則測得未知電阻Rx＝　 　Ω。
（3）另一組同學利用圖丙所示電路也完成了該實驗，電源電壓不變，滑動變阻器的最大阻值為R0，a、b為滑動變阻器兩端點，請把實驗步驟補充完整。
①閉合開關S，移動滑動變阻器滑片P至a端，讀出電壓表示數U1；
②閉合開關S，　 　，讀出電壓表示數U2，則待測電阻的表達式Rx＝　 　。（用R0、U1、U2表示）
五、計算題（每小題3分，共15分）
23．（6分）如圖電路圖，電源電壓為12V，閉合開關后燈泡L1和L2都能正常發光，此時兩只電流表的指在如圖所示相同的位置。
（1）該電路中電流表A1、A2的示數分別是多少？燈泡L1和L2的電流I1、I2分別是多少？
（2）燈泡L1和L2的電壓U1、U2分別是多少？
24．（9分）圖所示電路，電源電壓為12V且保持不變，R1=12Ω，小燈泡標有“6V 12W”燈絲電阻隨溫度變化忽略不計．求：
（1）只閉合S1時，電流表的示數為多少？
（2）當S1、S2、S3都閉合時，將滑片P移動到b端，電流表的示數為1.3 A，則滑動變阻器的最大阻值是多少？通電5分鐘，電流通過R1做的功是多少？
（3）只閉合S2，移動滑片P，使小燈泡正常發光，此時滑動變阻器消耗的電功率為是多少？
答案
1-10 AABCD ACDCB
11．0.2；0.3 12．并聯；220 13．大于 14．0.6；10；4 15．電流表量程不同；0.2；0.8
16．串；5 17．1358；8526.5 18．1.2；0.3
19．
20．
21．（1）斷開；不同
（2）UAC＝UAB+UBC
（3）A
（4）1.2
（5）不合理；電壓表的正負接線柱接反
22．（1）
（2）0.3；9
（3）移動滑動變阻器滑片P至b端；
23．（1）解： 由電路圖可知，兩燈泡并聯，電流表A2測干路電流，電流表A1測燈泡L1所在支路的電流，
根據并聯電路的電流特點可知，干路電流大于支路電流，而兩個電流表的指針位置相同，所以電流表A2量程是0～3A，分度值是0.1A，示數為1A。
電流表A1其量程是0～0.6A，分度值是0.02A，示數為0.2A；
即燈泡L1的電流I1=0.2A，燈泡L2的電流I2=IA2-I1=1A-0.2A=0.8A；
答： 電流表A1、A2的示數分別是0.2A、1A； 通過燈泡L1、L2的電流分別是0.2A和0.8A ；
（2）解： 由圖可知，兩燈泡并聯，已知電源電壓為12V，因為并聯電路各支路兩端的電壓相等，所以燈泡L1、L2兩端的電壓：U1=U2=U=12V。
答： 燈泡L1、L2兩端的電壓都是12V。
24．（1）0.8A
（2）40Ω|3600J
（3）12W
