第3章
能量的轉化與守恒
第6節
電 能
第1課時 電能與電功

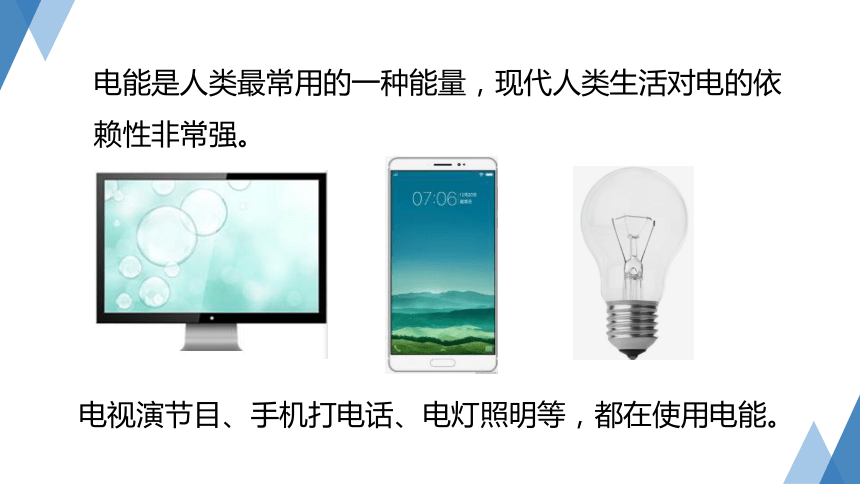

電能是人類最常用的一種能量，現代人類生活對電的依賴性非常強。
電視演節目、手機打電話、電燈照明等，都在使用電能。

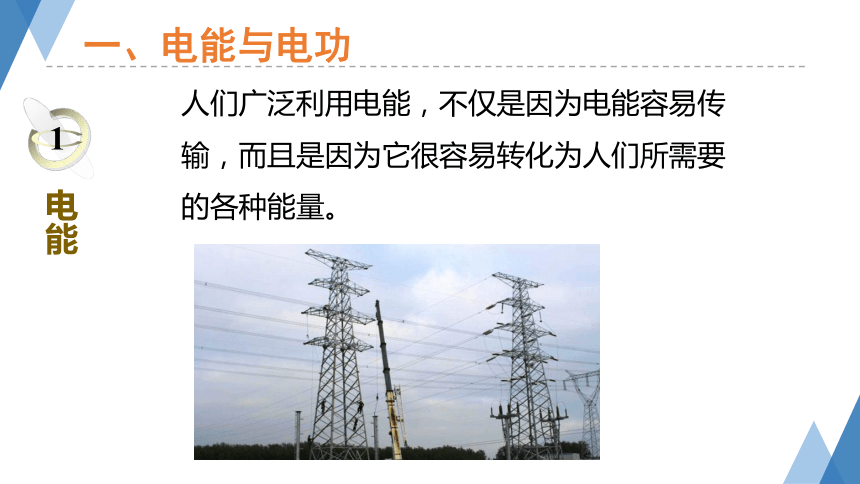

一、電能與電功
人們廣泛利用電能，不僅是因為電能容易傳輸，而且是因為它很容易轉化為人們所需要的各種能量。
1
電能

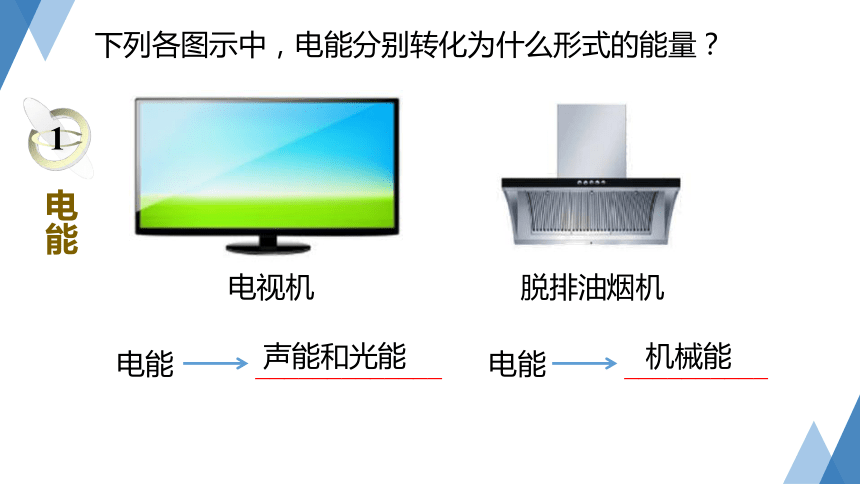

下列各圖示中，電能分別轉化為什么形式的能量？
電視機
脫排油煙機
電能
電能
聲能和光能
_____________
機械能
__________
1
電能

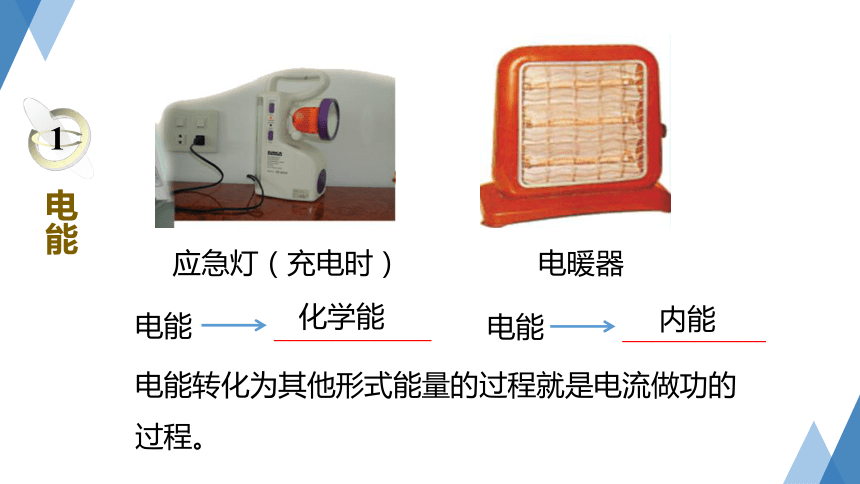

應急燈（充電時）
電暖器
電能
電能
化學能
___________
內能
__________
電能轉化為其他形式能量的過程就是電流做功的過程。
1
電能

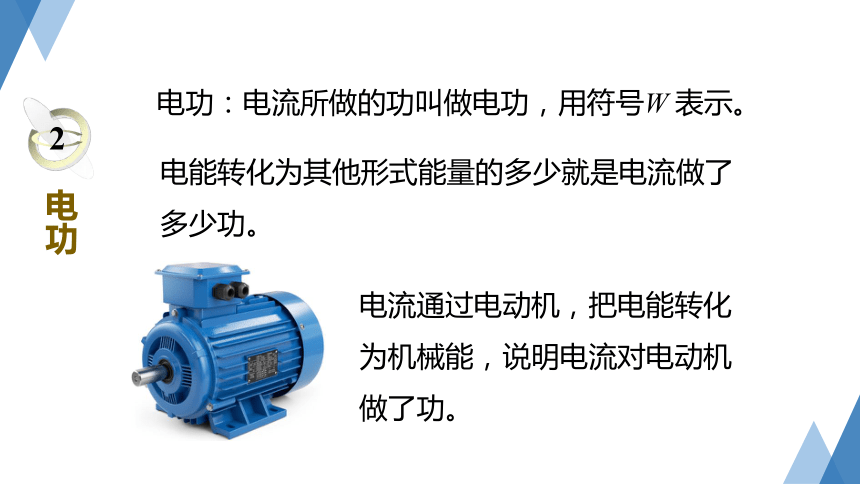

電功：電流所做的功叫做電功，用符號W 表示。
電能轉化為其他形式能量的多少就是電流做了多少功。
電流通過電動機，把電能轉化為機械能，說明電流對電動機做了功。
2
電功

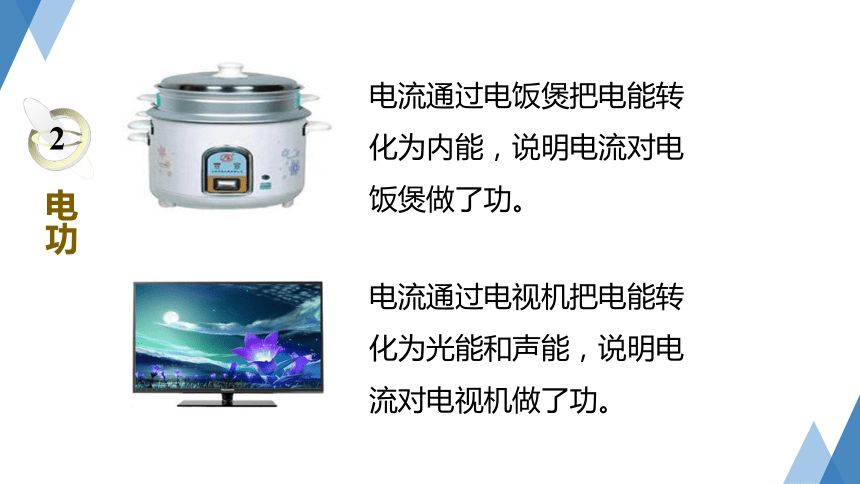

電流通過電飯煲把電能轉化為內能，說明電流對電飯煲做了功。
電流通過電視機把電能轉化為光能和聲能，說明電流對電視機做了功。
2
電功

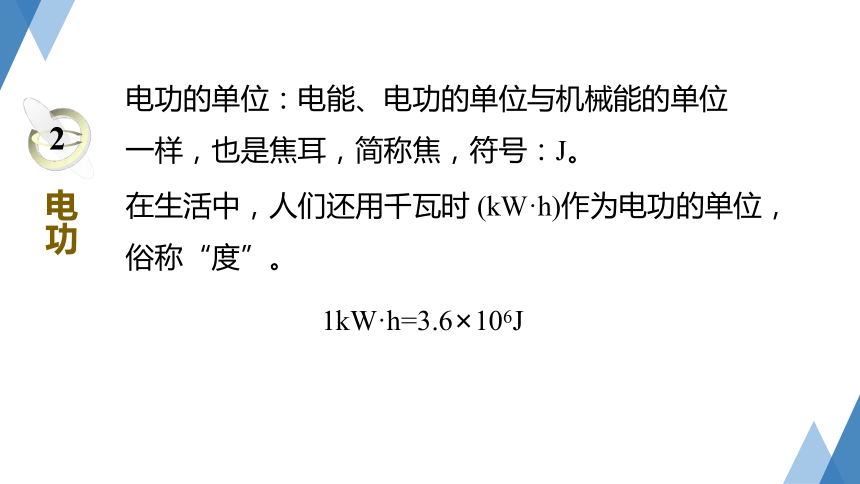

電功的單位：電能、電功的單位與機械能的單位一樣，也是焦耳，簡稱焦，符號：J。
在生活中，人們還用千瓦時 (kW·h)作為電功的單位，俗稱“度”。
1kW·h=3.6×106J
2
電功

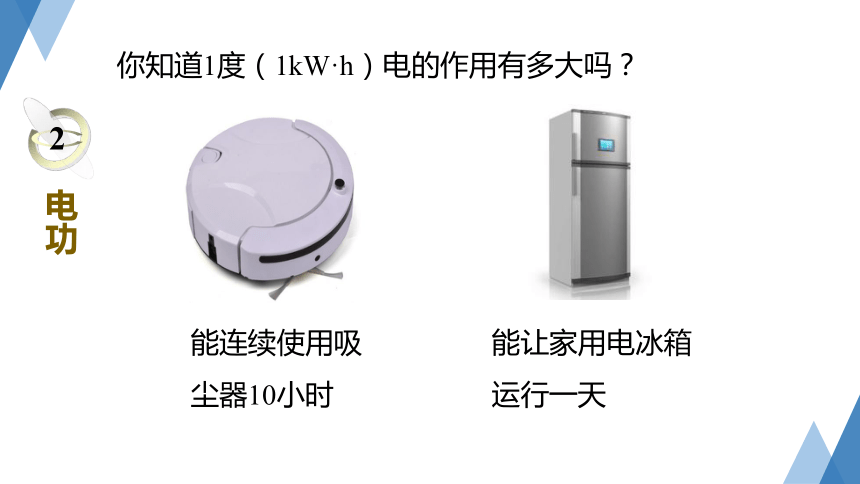

你知道1度（1kW·h）電的作用有多大嗎？
能連續使用吸塵器10小時
能讓家用電冰箱運行一天
2
電功
能使普通風扇連續運行15h
電視機能連續工作10h
2
電功
我們每使用1kW·h電能都要消耗掉一部分人類賴以生存的自然資源。因此，每個人都應自覺選擇綠色的生活方式，節約1度電，就會積少成多，產生明顯的社會、經濟和環境效益。
2
電功
二、電能的計量
1
電能表
電能表：測量用電器在一段時間里消耗的電能多少的儀表，電能表也叫電度表。
電能表上標示的符號或數字的含義
kW·h：電能表上的數字以千瓦時為單位來顯示所消耗的電能。
10(20)A：該電能表的額定電流為10安，在短時間內使用時電流可允許大一些，但不能超過20安。
220V：該電能表應該在220伏的電路上使用。
600r/(kW·h) ：接在該電能表上的用電器，每消耗1千瓦時的電能，電能表的轉盤轉過600轉。
1
電能表
用電時，電能表的鋁質轉盤便轉動起來，計數器就將電路中所消耗的電能記錄下來。某段時間電能表上先后兩次讀數之差，就是這段電路消耗的電能。
注意：電能表的數字顯示框最右邊的數字是小數。
1
電能表
2
各式各樣的電能表
電子式多費率電能表
構造：這種電能表沒有轉動的鋁盤，它靠內部的電子電路計算消耗的電能，讀數由液晶板顯示出來。
特點：可以根據不同時間段用戶的用電情況分別計算費用。供電部門利用專用設備讀取電能表上的信息，并計算出電費。
機械電能表
電子式電能表
電卡預付費電能表
靜止式電能表
2
各式各樣的電能表
課堂測評
1.電能轉化為其他形式能量的過程就是___________的過程。________________叫做電功。
2.電能表也叫_____________，利用它可以計量用電器在一段時間里消耗的__________。
3.下列器材中，能直接測量電功的是 ( )
A.電流表 B.電壓表
C.測電筆 D.電能表
電流做功
電流所做的功
電度表
電能
D
課堂測評
4. 關于電能表的下列說法正確的是 (　　)
A. 標有“220 V，5(10)A”的電能表可以安裝在一個學校的干路上
B. 不管有多少用電器工作，標有“220 V，5(10)A”的電能表都不會被燒壞
C. 新式電能表是靠電子線路計算電能，讀數由液晶板顯示
D. 當IC卡電能表卡中的金額用完以后，該電能表就不能用了
C
課堂測評
5.小明家8 月底與9 月底電能表的示數分別如圖所示，小明家所在地區1度電的電費是0.60元，請估算他家9月份需要付的電費。
8月
9月
9月份消耗的電能：
895.9 kW·h －731.6 kW·h = 164.3 kW·h，
應支付的電費：
164.3 kW·h×0.60 元/(kW·h) = 98.58元。
