第6節 電能與電功
第2課時 電功率
第3章 能量的轉化與守恒

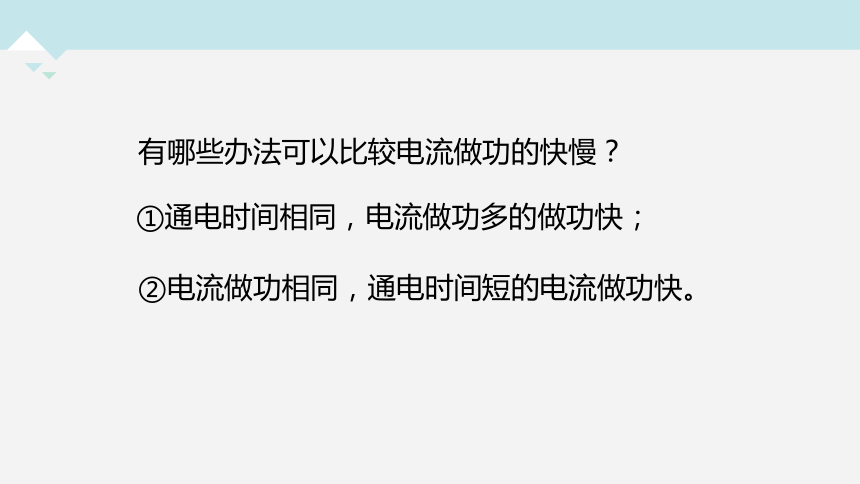

有哪些辦法可以比較電流做功的快慢？
②電流做功相同，通電時間短的電流做功快。
①通電時間相同，電流做功多的做功快；
一、電器的電功率

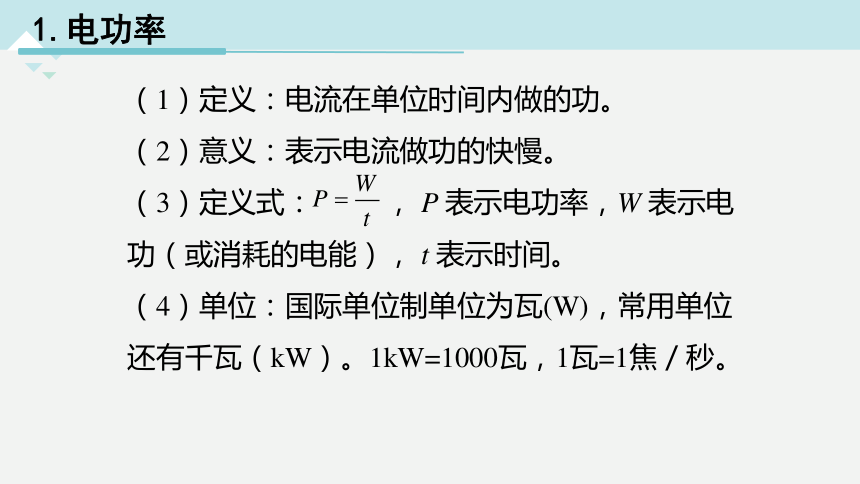

（1）定義：電流在單位時間內做的功。
（2）意義：表示電流做功的快慢。
（3）定義式： ， P 表示電功率，W 表示電功（或消耗的電能）， t 表示時間。
（4）單位：國際單位制單位為瓦(W)，常用單位還有千瓦（kW）。1kW=1000瓦，1瓦=1焦／秒。
1.電功率

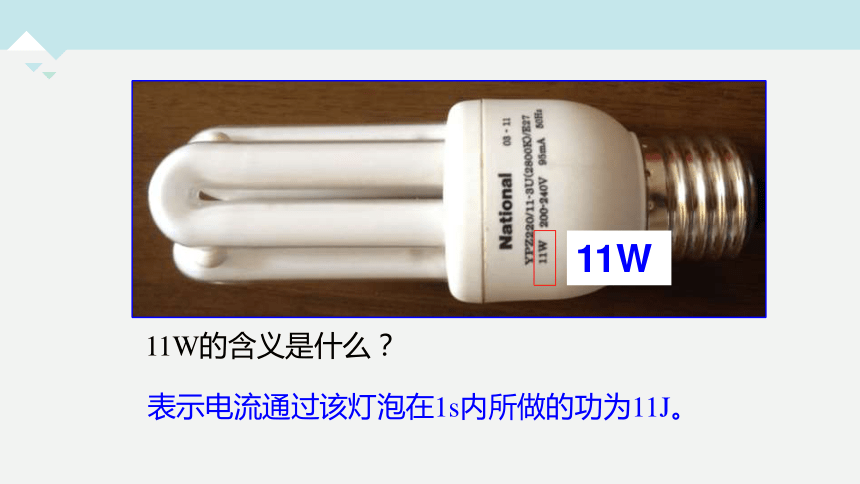

11W
11W的含義是什么？
表示電流通過該燈泡在1s內所做的功為11J。

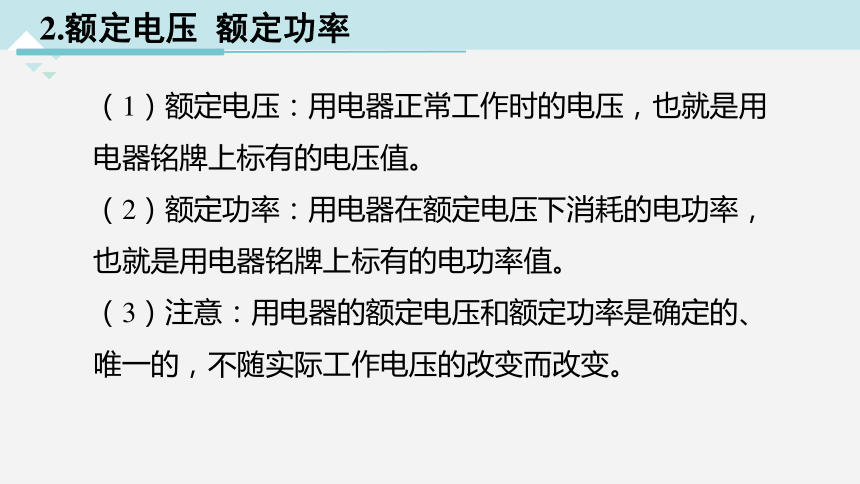

2.額定電壓 額定功率
（1）額定電壓：用電器正常工作時的電壓，也就是用電器銘牌上標有的電壓值。
（2）額定功率：用電器在額定電壓下消耗的電功率，也就是用電器銘牌上標有的電功率值。
（3）注意：用電器的額定電壓和額定功率是確定的、唯一的，不隨實際工作電壓的改變而改變。
思考與討論

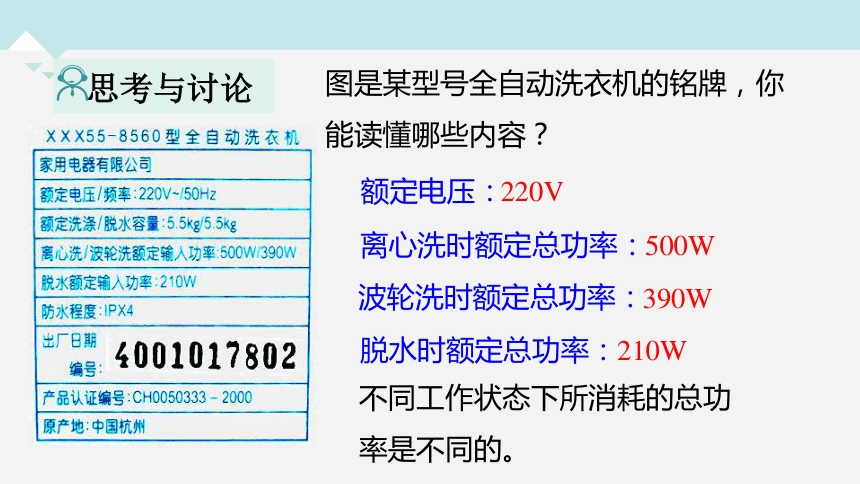

圖是某型號全自動洗衣機的銘牌，你能讀懂哪些內容？
額定電壓：
220V
離心洗時額定總功率：
500W
波輪洗時額定總功率：
390W
脫水時額定總功率：
210W
不同工作狀態下所消耗的總功率是不同的。

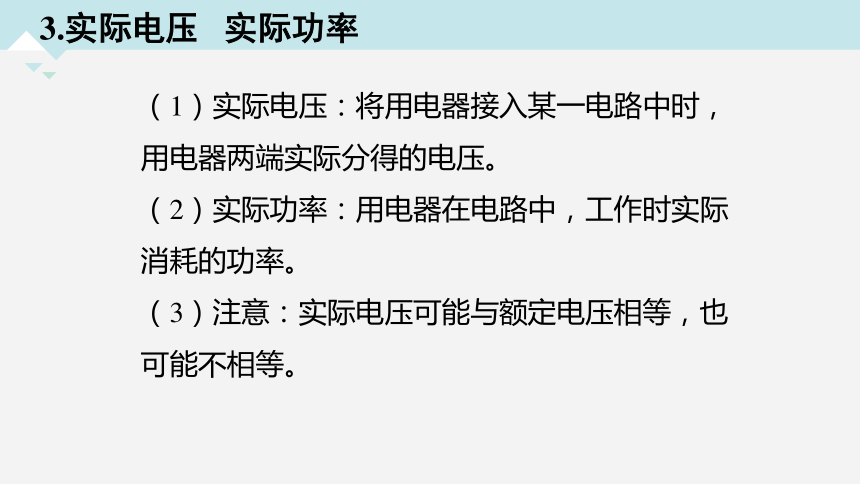

（1）實際電壓：將用電器接入某一電路中時，用電器兩端實際分得的電壓。
（2）實際功率：用電器在電路中，工作時實際消耗的功率。
（3）注意：實際電壓可能與額定電壓相等，也可能不相等。
3.實際電壓 實際功率

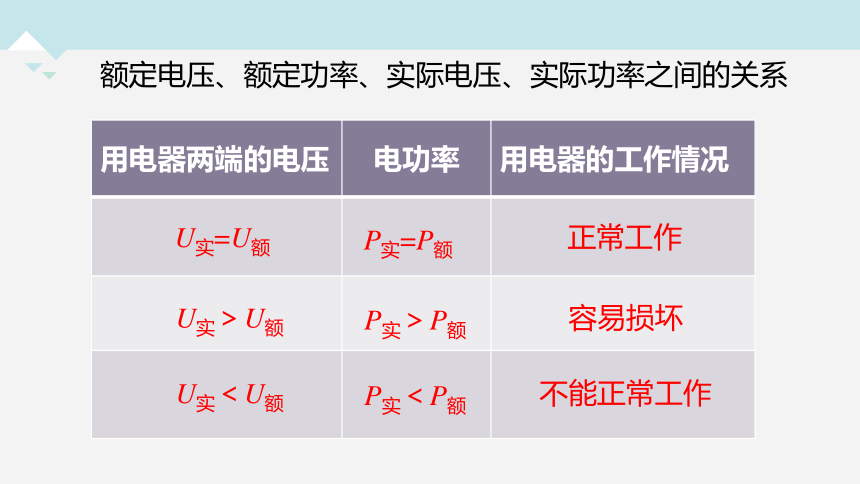

額定電壓、額定功率、實際電壓、實際功率之間的關系
用電器兩端的電壓 電功率 用電器的工作情況
U實=U額
U實＞U額
U實＜U額
P實=P額
P實＞P額
P實＜P額
正常工作
容易損壞
不能正常工作
牛刀小試

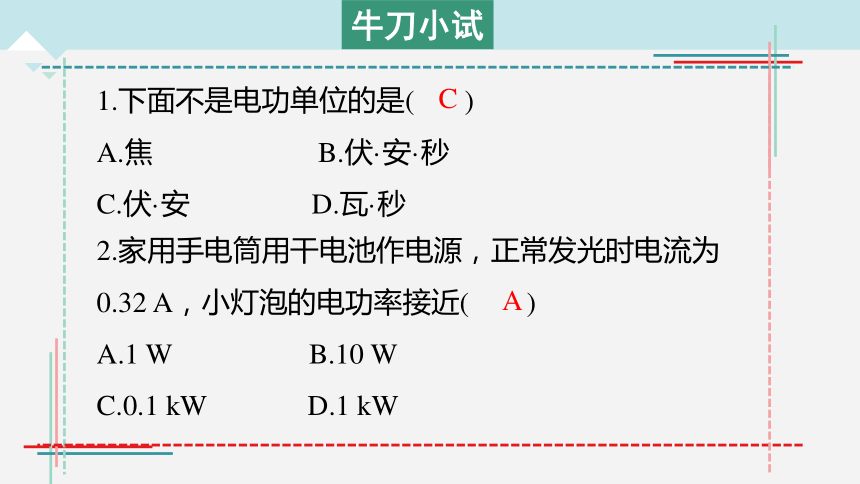

1.下面不是電功單位的是( )
A.焦　　　 B.伏·安·秒
C.伏·安 D.瓦·秒
C
2.家用手電筒用干電池作電源，正常發光時電流為0.32 A，小燈泡的電功率接近( )
A.1 W　 　 B.10 W
C.0.1 kW　 　D.1 kW
A
牛刀小試
3.將一只“6V 10W”的燈泡接入電路中，測得通過這個燈泡的電流是1.5安.那么，這個燈泡的實際功率是( )
A.大于10瓦
B.等于10瓦
C.小于10瓦
D.條件不足，無法判斷
C

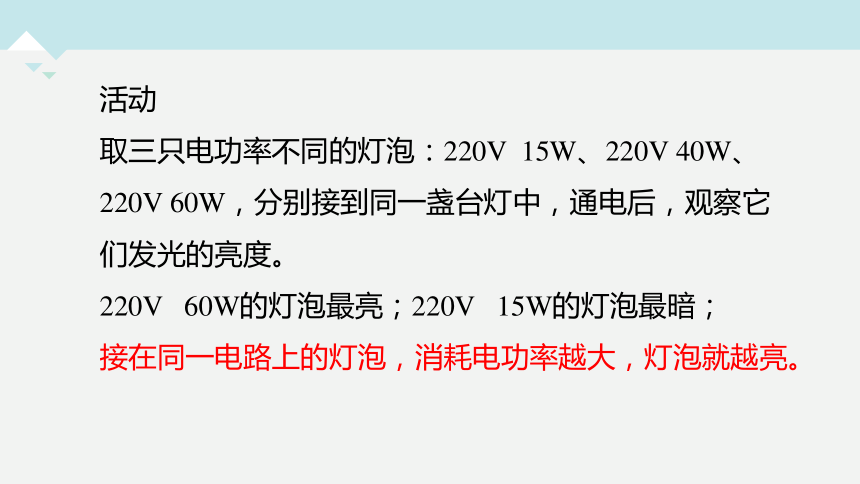

活動
取三只電功率不同的燈泡：220V 15W、220V 40W、220V 60W，分別接到同一盞臺燈中，通電后，觀察它們發光的亮度。
220V 60W的燈泡最亮；220V 15W的燈泡最暗；
接在同一電路上的燈泡，消耗電功率越大，燈泡就越亮。
二、電功率和電功的計算
1.探究小燈泡的電功率跟哪些因素有關
猜想：小燈泡電功率與電流和電壓有關。
探究：①電功率與電流的關系
控制小燈泡兩端電壓不變，按如圖所示電路連接實物。將不同規格的兩個燈泡L1和L2并聯在電路中。
閉合開關S，觀察、比較兩燈泡的亮度，并用電流表測出通過兩燈泡的電流，找出燈泡亮度與電流的關系。
燈L1 燈L2
條件控制(電壓)
亮度(亮、暗)
電流/安
6V(相等)
6V(相等)
暗
亮
0.5A
1A
在電壓相等的情況下，通過燈泡電流越大，燈泡消耗的電功率越大。
②電功率與電壓的關系
控制通過小燈泡的電流不變，按如圖所示電路連接實物圖，將不同規格的兩燈泡L1和L2串聯在電路中。
閉合開關S，觀察、比較兩燈泡的亮度，并用電壓表測出兩燈泡兩端的電壓，找出燈泡亮度與電壓的關系。
燈L1 燈L2
條件控制(電流)
亮度(亮、暗)
電壓/伏
相等
相等
暗
亮
2.4V
3.6V
在電流相等的情況下，燈泡兩端的電壓越大，燈泡消耗的電功率越大。
結論：電功率的大小跟用電器兩端的電壓、通過用電器的電流都有關。當電壓相等時，電流越大，電功率就越大；當電流相等時，電壓越高，電功率就越大。
2.電功率的計算
用電器的電功率等于這個用電器兩端的電壓與通過它的電流的乘積。公式為P=UI。由公式可知，電功率的單位瓦特也可表示為l瓦=1伏·安。
根據歐姆定律 ，可得到電功率的其他推導公式P=I2R和
正確理解 P=I2R 和
①由于歐姆定律只適用于純電阻電路（即用電器消耗的電能全部轉化為內能的電路），所以推導出的兩個電功率的公式也只適用于純電阻電路。
② P=I2R 常應用于串聯電路，因為串聯電路中的電流處處相等；而 常應用于并聯電路，因為并聯電路中各支路兩端的電壓都相等。
③ 還常用于根據用電器的銘牌信息求它正常工作時的電阻，以及進一步求用電器的實際功率等。
3.電功的計算
（1）根據功率和功的關系 ，可得到電功的計算公式，即W=UIt。電流在某段電路上做的功，等于這段電路兩端的電壓與通過這段電路的電流，以及通電時間的乘積。
（2）電功的單位是焦耳，根據公式W=UIt ，電功的單位焦耳也可表示為1焦=1伏·安·秒，即當某用電器兩端的電壓為1伏，通過用電器的電流為1安時，在1秒內電流通過該用電器做了1焦的功。
（3）在純電阻電路中，根據歐姆定律可得電功的推導公式W=I 2Rt 或 。
牛刀小試
1.”220V 25W“、“110V 25W” 的 兩盞電燈正常工作時，較亮的是（ ）
A.“220V 25W“
B. “110V 25W“
C.一樣亮
D. 條件不足，無法判斷
C
牛刀小試
2.甲、乙兩只小燈泡串聯，甲燈比乙燈亮，是因為( )
A.甲燈通過的電流較大
B.乙燈的電阻較大
C.甲燈兩端的電壓較大
D.乙燈消耗的電功率較大
C
牛刀小試
3.如圖所示，電壓U 都相同，并且不變，已知R1>R2，則消耗電功率最大的電路是( )
D
A
B
C
D
牛刀小試
4.手機是我們最常用的通信工具，手機使用的是可充電電池，電池上標有“電壓”和“容量”兩個重要參數。容量的單位通常為“毫安時”(符號mA·h)。小強同學的爸爸使用的可充電電池所標的電壓是3.6 V，容量是1500 mA·h，這種電池一次充電最多可儲存的能量為_______________，該手機充滿電一次能夠持續通話的實際時間可長達5小時，則該手機在通話狀態的放電功率為_________。
1.944×104 J
1.08W
一、電器的電功率
電功率
額定電壓 額定功率
實際電壓 實際功率
二、電功率和電功的計算
探究小燈泡的電功率跟哪些因素有關
電功率的計算
電功的計算
課堂小結
