德陽市2023年初中學業水平考試與高中階段學校招生考試
理科綜合(物理化學)試卷
說明：1.本試卷分第I 卷和第Ⅱ卷。第I 卷為選擇題，第Ⅱ卷為非選擇題。全卷共8頁。 考生作答時，須將答案答在答題卡上，在本試卷、草稿紙上答題無效，考試結束 后，將試卷及答題卡交回。
2. 本試卷滿分145分，其中化學60分，物理85分。答題時間為100分鐘。
3. 本試卷中的g 取10N/kg。
可能用到的相對原子質量： H—1 C— 120— 16 Na—23 Mg—24 Cl—35.5 K—39
Fe—56 Cu—64 I— 127
第 I 卷(選擇題 共48分)
、一、選擇題 (本題包括16個小題，每小題3分，共48分，每小題只有一個選項最符合題意)
1. 假期在家承擔以下家務勞動的過程中，會體驗到化學變化的是
A. 整理衣物床鋪 B. 生火煮飯炒菜 C. 飯后用清水洗碗 D. 掃地拖地抹灰
2. 在進行“探究稀硫酸與氧化銅的反應”實驗中，下列操作錯誤的是
A.取極少量氧化銅 B. 倒少量稀硫酸 C.點燃酒精燈 D. 加熱
3. 飲用礦泉水可分為碳酸水、硅酸水、鍶水等幾大類，此外還有含鋅、鍶、碘、硒等的礦
泉水。下列相關說法正確的是
A. 礦泉水中含有的“鋅、鍶、碘、硒”是指單質
B. 取50mL 礦泉水與50mL 酒精混合后，總體積為100 mL
C. 鍶原子的結構示意圖 ,故鍶原子在化學反應中易失去最外層電子
D. 長期飲用純凈水替代礦泉水更有利于身體健康
理科綜合(物理化學)試卷第1頁(共8頁)
4. 自然界中通過氧氣的產生與消耗的平衡實現氧元素的循環， CO 與 H O 通過綠色植物 光合作用合成葡萄糖，是自然界產生氧氣的重要途徑。科學研究發現， CO 與 H O 在 人工控制下，通過一定條件，可轉化為CH 和 O , 微觀模擬示意圖如下。
(
+
)一定條件
+
(
氧分子
) (
甲烷分子
)二氧化碳分子 水分子
下列說法錯誤的是
A. 甲烷中碳元素與氫元素的質量比為12:1 B. 反應中涉及的4種物質都是由分子構成的 C. 反應前后，原子的種類和數目都不變 D.CO 與 H O 在不同條件下反應，可生成不同的產物 5. 某品牌加碘食鹽標簽上的部分信息如右圖所示。依據信 息判斷，下列說法正確的是 A. 此品牌的加碘食鹽屬于純凈物 B. KIO3 中氧元素的質量分數最大 C. 袋裝500 g 這種食鹽中含KIO 的質量為10 mg D. 炒菜時，最好在菜熟后再放入加碘食鹽調味 6.NH Cl 是農業生產中的一種肥料。80℃時，取50 gNH Cl (
加碘食鹽配料：
NaCl
、
KIO,
含碘量：
10mg
凈含量：
500g
食用注意：勿長時間加熱
保存：防潮、放陰涼處
) 固體放入100g 水中充分溶
(
解，得到的甲溶液按下圖所示進行操作。
50gNH
,Cl
固體
操作
X
100g
水
丙溶液
80℃
降溫至
20℃,
甲
NH
,CI
固體
乙
)
下列分析錯誤的是
A.NH Cl 在80℃的溶解度大于20℃的溶解度 B. 丙溶液中不含NH Cl
C. 依據化學肥料分類標準， NH Cl 屬于氮肥 D. 操作X 的名稱為“過濾”
7. 粗鹽提純過程中，除去難溶性雜質后的食鹽水中，還含有SO -、Ca + 和 Mg + 等雜質離
子。在實驗室中去除這些雜質離子的實驗步驟如下：
(1)取100mL 除去難溶性雜質的食鹽水于燒杯中，依次加入過量的 BaCl 溶液、 NaOH 溶液和Na CO 溶液，將雜質離子轉化為沉淀；
(2)過濾，得沉淀和濾液；
(3)向濾液中加入適量鹽酸，得到精鹽水；
(4)將精鹽水蒸發結晶，得到較純凈的氯化鈉晶體。 依據以上實驗步驟分析，下列說法正確的是
A. 步驟(1)中將NaOH 溶液放在Na CO 溶液之后加入，不影響除雜效果 B. 步驟(2)過濾得到的沉淀中含有3種物質
C. 步驟(3)加入的鹽酸若過量，會導致蒸發結晶得到的 NaCl中含HCl D. 步驟(4)中需要加熱至水分完全消失，再停止加熱
理科綜合(物理化學)試卷第2頁(共8頁)

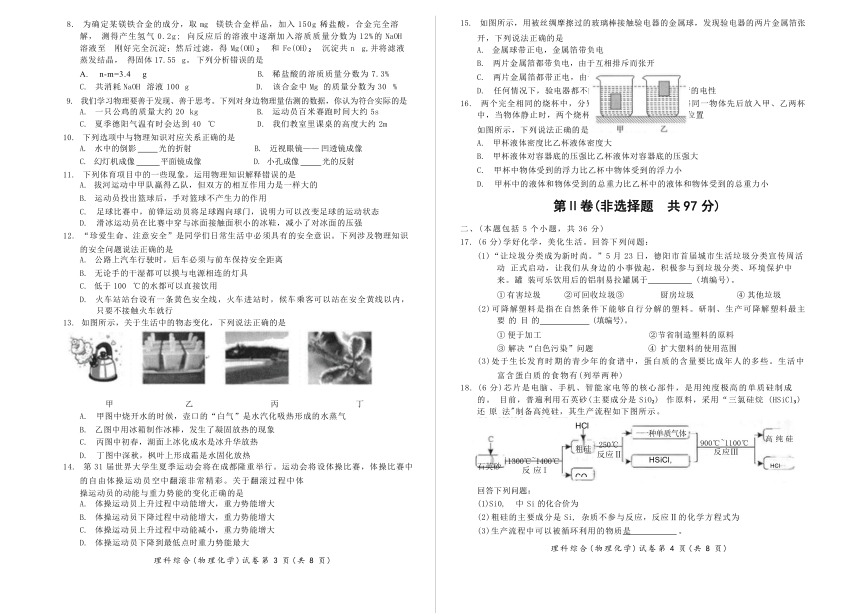

8. 為確定某鎂鐵合金的成分，取mg 鎂鐵合金樣品，加入150g 稀鹽酸，合金完全溶解， 測得產生氫氣0.2g; 向反應后的溶液中逐漸加入溶質質量分數為12%的NaOH 溶液至 剛好完全沉淀；然后過濾，得 Mg(OH) 和 Fe(OH) 沉淀共n g,并將濾液蒸發結晶， 得固體17.55 g。 下列分析錯誤的是
A. n-m=3.4 g B. 稀鹽酸的溶質質量分數為7.3%
C. 共消耗 NaOH 溶液100 g D. 該合金中Mg 的質量分數為30 %
9. 我們學習物理要善于發現、善于思考。下列對身邊物理量估測的數據，你認為符合實際的是 A. 一只公雞的質量大約20 kg B. 運動員百米賽跑時間大約5s
C. 夏季德陽氣溫有時會達到40 ℃ D. 我們教室里課桌的高度大約2m
10. 下列選項中與物理知識對應關系正確的是
A. 水中的倒影 光的折射 B. 近視眼鏡—— 凹透鏡成像
C. 幻燈機成像 平面鏡成像 D. 小孔成像 光的反射
11. 下列體育項目中的一些現象，運用物理知識解釋錯誤的是
A. 拔河運動中甲隊贏得乙隊，但雙方的相互作用力是一樣大的
B. 運動員投出籃球后，手對籃球不產生力的作用
C. 足球比賽中，前鋒運動員將足球踢向球門，說明力可以改變足球的運動狀態 D. 滑冰運動員在比賽中穿與冰面接觸面積小的冰鞋，減小了對冰面的壓強
12. “珍愛生命、注意安全”是同學們日常生活中必須具有的安全意識。下列涉及物理知識
的安全問題說法正確的是
A. 公路上汽車行駛時，后車必須與前車保持安全距離
B. 無論手的干濕都可以摸與電源相連的燈具
C. 低于100 ℃的水都可以直接飲用
D. 火車站站臺設有一條黃色安全線，火車進站時，候車乘客可以站在安全黃線以內， 只要不接觸火車就行
13. 如圖所示，關于生活中的物態變化，下列說法正確的是
甲 乙 丙 丁
A. 甲圖中燒開水的時候，壺口的“白氣”是水汽化吸熱形成的水蒸氣
B. 乙圖中用冰箱制作冰棒，發生了凝固放熱的現象
C. 丙圖中初春，湖面上冰化成水是冰升華放熱
D. 丁圖中深秋，楓葉上形成霜是水固化放熱
14. 第31屆世界大學生夏季運動會將在成都隆重舉行。運動會將設體操比賽，體操比賽中
的自由體操運動員空中翻滾非常精彩。關于翻滾過程中體
操運動員的動能與重力勢能的變化正確的是
A. 體操運動員上升過程中動能增大，重力勢能增大
B. 體操運動員下降過程中動能增大，重力勢能增大
C. 體操運動員上升過程中動能減小，重力勢能增大
D. 體操運動員下降到最低點時重力勢能最大
理科綜合(物理化學)試卷第3頁(共8頁)
15. 如圖所示，用被絲綢摩擦過的玻璃棒接觸驗電器的金屬球，發現驗電器的兩片金屬箔張
開，下列說法正確的是
A. 金屬球帶正電，金屬箔帶負電
B. 兩片金屬箔都帶負電，由于互相排斥而張開
C. 兩片金屬箔都帶正電，由于互相排斥而張開
D. 任何情況下，驗電器都不能夠檢驗出帶電體所帶電荷的電性
16. 兩個完全相同的燒杯中，分別盛有不同密度的液體，將同一物體先后放入甲、乙兩杯 中，當物體靜止時，兩個燒杯的液面相平，物體所處的位置
如圖所示，下列說法正確的是
A. 甲杯液體密度比乙杯液體密度大
B. 甲杯液體對容器底的壓強比乙杯液體對容器底的壓強大
C. 甲杯中物體受到的浮力比乙杯中物體受到的浮力小
D. 甲杯中的液體和物體受到的總重力比乙杯中的液體和物體受到的總重力小
第Ⅱ卷(非選擇題 共97分)
二、(本題包括5個小題，共36分)
17. (6分)學好化學，美化生活。回答下列問題：
(1)“讓垃圾分類成為新時尚。”5月23日，德陽市首屆城市生活垃圾分類宣傳周活動 正式啟動，讓我們從身邊的小事做起，積極參與到垃圾分類、環境保護中來。罐 裝可樂飲用后的鋁制易拉罐屬于 (填編號)。
① 有害垃圾 ②可回收垃圾③ 廚房垃圾 ④ 其他垃圾
(2)可降解塑料是指在自然條件下能夠自行分解的塑料。研制、生產可降解塑料最主 要 的 目 的 (填編號)。
① 便于加工 ②節省制造塑料的原料
③ 解決“白色污染”問題 ④ 擴大塑料的使用范圍
(3)處于生長發育時期的青少年的食譜中，蛋白質的含量要比成年人的多些。生活中
富含蛋白質的食物有(列舉兩種)
18. (6分)芯片是電腦、手機、智能家電等的核心部件，是用純度極高的單質硅制成的。 目前，普遍利用石英砂(主要成分是SiO ) 作原料，采用“三氯硅烷 (HSiCl ) 還 原 法"制備高純硅，其生產流程如下圖所示。
(
石英砂
1300℃~1400℃
反
應
I
HCl
粗硅
CO
250℃
反應
Ⅱ
一種單質氣體
900℃~1100℃
反應
Ⅲ
HSiCl
,
高
純
硅
HCl
)
回答下列問題：
(1)Si0, 中 Si的化合價為
(2)粗硅的主要成分是Si, 雜質不參與反應，反應Ⅱ的化學方程式為
(3)生產流程中可以被循環利用的物質是 。
理科綜合(物理化學)試卷第4頁(共8頁)

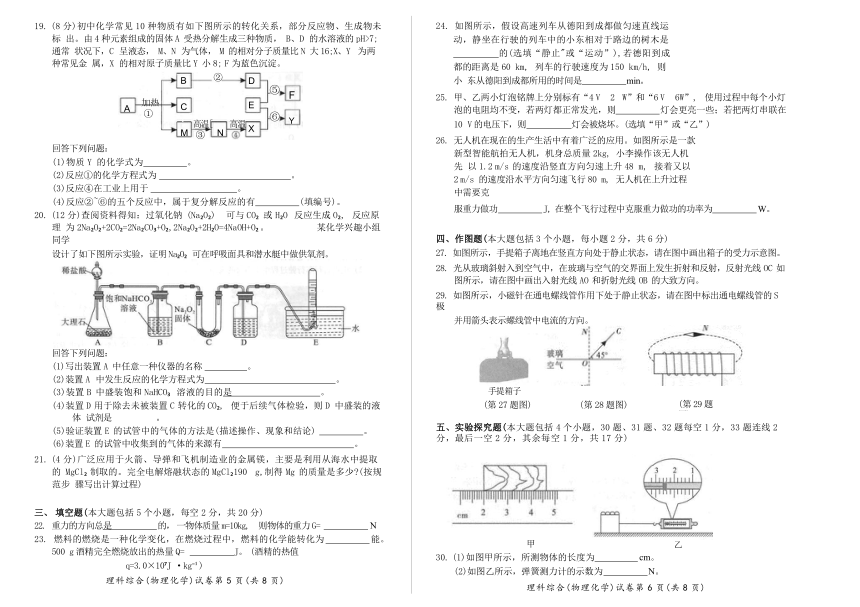

19. (8分)初中化學常見10種物質有如下圖所示的轉化關系，部分反應物、生成物未標 出。由4種元素組成的固體A 受熱分解生成三種物質， B、D 的水溶液的pH>7; 通常 狀況下，C 呈液態， M、N 為氣體， M 的相對分子質量比N 大16;X、Y 為兩種常見金 屬，X 的相對原子質量比Y 小8; F 為藍色沉淀。
(
A
加熱
①
B
②
C
M
N
D
⑤
E
⑥
X
F
Y
高溫
[
高溫
③
)
回答下列問題：
(1)物質Y 的化學式為 。
(2)反應①的化學方程式為 。
(3)反應④在工業上用于 。
(4)反應②~⑥的五個反應中，屬于復分解反應的有 (填編號)。
20. (12分)查閱資料得知：過氧化鈉 (Na O ) 可與 CO 或 H O 反應生成O , 反應原理 為2Na O +2CO =2Na CO +O ,2Na O +2H O=4NaOH+O 。 某化學興趣小組同學
設計了如下圖所示實驗，證明Na O 可在呼吸面具和潛水艇中做供氧劑。
回答下列問題：
(1)寫出裝置 A 中任意一種儀器的名稱 。
(2)裝置A 中發生反應的化學方程式為 。
(3)裝置B 中盛裝飽和NaHCO 溶液的目的是 。
(4)裝置D 用于除去未被裝置C 轉化的 CO , 便于后續氣體檢驗，則D 中盛裝的液體 試劑是 。
(5)驗證裝置E 的試管中的氣體的方法是(描述操作、現象和結論) 。
(6)裝置E 的試管中收集到的氣體的來源有 。
21. (4分)廣泛應用于火箭、導彈和飛機制造業的金屬鎂，主要是利用從海水中提取的 MgCl 制取的。完全電解熔融狀態的MgCl 190 g,制得 Mg 的質量是多少 (按規范步 驟寫出計算過程)
三、 填空題(本大題包括5個小題，每空2分，共20分)
22. 重力的方向總是 的， 一物體質量m=10kg, 則物體的重力G= N
23. 燃料的燃燒是一種化學變化，在燃燒過程中，燃料的化學能轉化為 能。
500 g酒精完全燃燒放出的熱量Q= J。 (酒精的熱值q=3.0×10 J ·kg )
理科綜合(物理化學)試卷第5頁(共8頁)
24. 如圖所示，假設高速列車從德陽到成都做勻速直線運 動，靜坐在行駛的列車中的小東相對于路邊的樹木是 的(選填“靜止"或“運動”),若德陽到成 都的距離是60 km, 列車的行駛速度為150 km/h, 則小 東從德陽到成都所用的時間是 min。
25. 甲、乙兩小燈泡銘牌上分別標有“4 V 2 W”和“6 V 6W”, 使用過程中每個小燈 泡的電阻均不變，若兩燈都正常發光，則 燈會更亮一些；若把兩燈串聯在
10 V 的電壓下，則 燈會被燒壞。(選填“甲”或“乙”)
26. 無人機在現在的生產生活中有著廣泛的應用。如圖所示是一款 新型智能航拍無人機，機身總質量2kg, 小李操作該無人機先 以1.2 m/s 的速度沿豎直方向勻速上升48 m, 接著又以2 m/s 的速度沿水平方向勻速飛行80 m, 無人機在上升過程中需要克
服重力做功 J, 在整個飛行過程中克服重力做功的功率為 W。
四、作圖題(本大題包括3個小題，每小題2分，共6分)
27. 如圖所示，手提箱子離地在豎直方向處于靜止狀態，請在圖中畫出箱子的受力示意圖。
28. 光從玻璃斜射入到空氣中，在玻璃與空氣的交界面上發生折射和反射，反射光線 OC 如 圖所示，請在圖中畫出入射光線 AO 和折射光線 OB 的大致方向。
29. 如圖所示，小磁針在通電螺線管作用下處于靜止狀態，請在圖中標出通電螺線管的S極
并用箭頭表示螺線管中電流的方向。
手提箱子
(
(
第
29
題圖
)
)(第27題圖) (第28題圖)
五、實驗探究題(本大題包括4個小題，30題、31題、32題每空1分，33題連線2分，最后一空2分，其余每空1分，共17分)
(
甲
)乙
30. (1)如圖甲所示，所測物體的長度為 cm。
(2)如圖乙所示，彈簧測力計的示數為 N。
理科綜合(物理化學)試卷第6頁(共8頁)

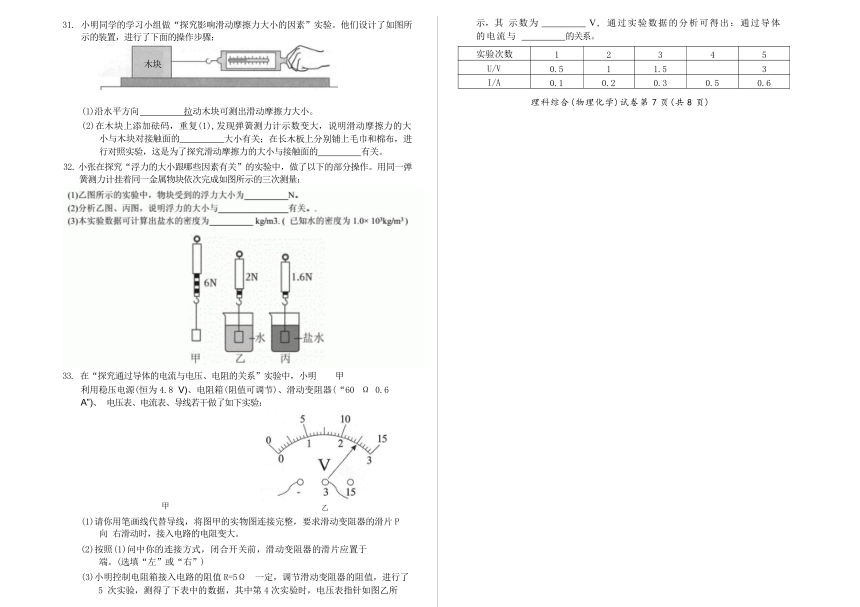

31. 小明同學的學習小組做“探究影響滑動摩擦力大小的因素”實驗。他們設計了如圖所 示的裝置，進行了下面的操作步驟：
(
木塊
)
(1)沿水平方向 拉動木塊可測出滑動摩擦力大小。
(2)在木塊上添加砝碼，重復(1),發現彈簧測力計示數變大，說明滑動摩擦力的大 小與木塊對接觸面的 大小有關；在長木板上分別鋪上毛巾和棉布，進 行對照實驗，這是為了探究滑動摩擦力的大小與接觸面的 有關。
32. 小張在探究“浮力的大小跟哪些因素有關”的實驗中，做了以下的部分操作。用同一彈 簧測力計掛著同一金屬物塊依次完成如圖所示的三次測量：
33. 在“探究通過導體的電流與電壓、電阻的關系”實驗中，小明 甲
利用穩壓電源(恒為4.8 V)、電阻箱(阻值可調節)、滑動變阻器(“60 Ω 0.6 A”)、 電壓表、電流表、導線若干做了如下實驗：
(
乙
)甲
(1)請你用筆畫線代替導線，將圖甲的實物圖連接完整，要求滑動變阻器的滑片P 向 右滑動時，接入電路的電阻變大。
(2)按照(1)問中你的連接方式，閉合開關前，滑動變阻器的滑片應置于 端。(選填“左”或“右”)
(3)小明控制電阻箱接入電路的阻值R=5Ω 一定，調節滑動變阻器的阻值，進行了5 次實驗，測得了下表中的數據，其中第4次實驗時，電壓表指針如圖乙所示，其 示數為 V, 通過實驗數據的分析可得出：通過導體的電流與 的關系。
實驗次數 1 2 3 4 5
U/V 0.5 1 1.5 3
I/A 0.1 0.2 0.3 0.5 0.6
理科綜合(物理化學)試卷第7頁(共8頁)

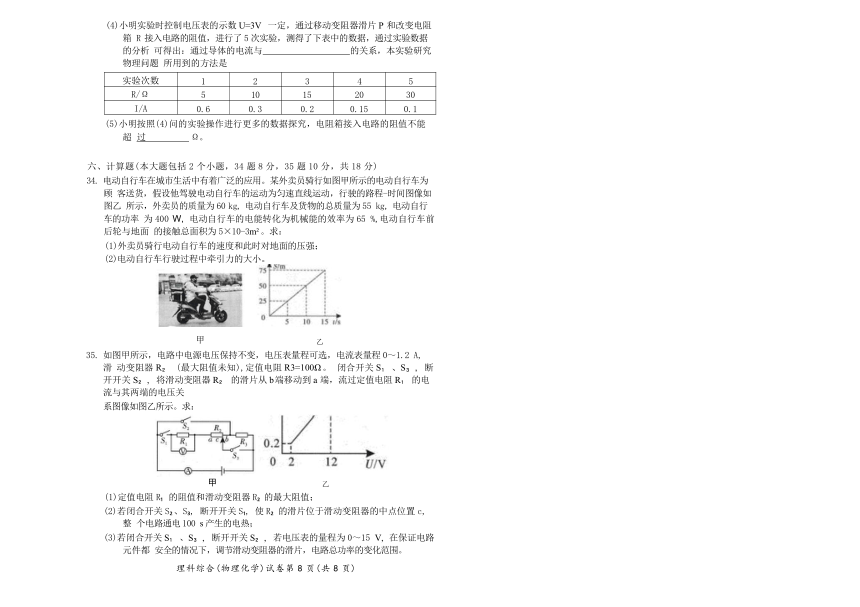

(4)小明實驗時控制電壓表的示數U=3V 一定，通過移動變阻器滑片P 和改變電阻箱 R 接入電路的阻值，進行了5次實驗，測得了下表中的數據，通過實驗數據的分析 可得出：通過導體的電流與 的關系，本實驗研究物理問題 所用到的方法是
實驗次數 1 2 3 4 5
R/Ω 5 10 15 20 30
I/A 0.6 0.3 0.2 0.15 0.1
(5)小明按照(4)問的實驗操作進行更多的數據探究，電阻箱接入電路的阻值不能超 過 Ω。
六、計算題(本大題包括2個小題，34題8分，35題10分，共18分)
34. 電動自行車在城市生活中有著廣泛的應用。某外賣員騎行如圖甲所示的電動自行車為顧 客送貨，假設他駕駛電動自行車的運動為勻速直線運動，行駛的路程-時間圖像如圖乙 所示，外賣員的質量為60 kg, 電動自行車及貨物的總質量為55 kg, 電動自行車的功率 為400 W, 電動自行車的電能轉化為機械能的效率為65 %,電動自行車前后輪與地面 的接觸總面積為5×10-3m 。求：
(1)外賣員騎行電動自行車的速度和此時對地面的壓強；
(2)電動自行車行駛過程中牽引力的大小。
甲 乙
35. 如圖甲所示，電路中電源電壓保持不變，電壓表量程可選，電流表量程0～1.2 A, 滑 動變阻器R (最大阻值未知),定值電阻R3=100Ω 。 閉合開關S 、S , 斷開開關S , 將滑動變阻器R 的滑片從b 端移動到a 端，流過定值電阻R 的電流與其兩端的電壓關
系圖像如圖乙所示。求：
(
乙
)甲
(1)定值電阻R 的阻值和滑動變阻器R 的最大阻值；
(2)若閉合開關S 、S , 斷開開關S , 使 R 的滑片位于滑動變阻器的中點位置 c, 整 個電路通電100 s 產生的電熱；
(3)若閉合開關S 、S , 斷開開關S , 若電壓表的量程為0～15 V, 在保證電路元件都 安全的情況下，調節滑動變阻器的滑片，電路總功率的變化范圍。
理科綜合(物理化學)試卷第8頁(共8頁)
德陽物理解析
一、選擇題（每小題3分，共24分）
9.C 【解析】一只公雞的質量大約為2kg，故A錯誤；運動員百米賽跑的時間大約為12s左右，故B錯誤；夏季德陽氣溫有時會達到40℃，甚至更高，故C正確；教室里課桌的高度國家標準為760mm左右，即0.76m左右故D錯誤。
10.B 【解析】水中倒影是光的反射形成的，故A錯誤；近視眼鏡是凹透鏡成像，故B正確；幻燈機是凸透鏡成像，故C錯誤；小孔成像是光的直線傳播，故D錯誤。
11.D 【解析】拔河運動中，力的作用是相互的，雙方的相互作用力大小相等、方向相反、在一條直線上，作用在兩個物體上，與地面之間摩擦力較大的一方不容易移動，會獲勝，故A正確；運動員投出籃球后，手與籃球不接觸，不產生力的作用，故B正確；足球比賽中，前鋒運動員將足球踢向球門，說明力可以改變足球的運動狀態，故C正確；滑冰運動員在比賽中穿與冰面接觸面積小的冰鞋，通過減小受力面積，增大了對冰面的壓強，故D錯誤。
12.A 【解析】公路上汽車行駛時，后車必須與前車保持安全距離，防止慣性帶來的危害，故A正確；潮濕的手不可以摸與電源相連的燈具，容易引發觸電事故，故B錯誤；10 ℃~40 ℃的水更接近于涼白開，其溫度接近人體體溫，直接飲用后不易刺激胃腸道，可以直接飲用，故C錯誤；火車站站臺設有一條黃色安全線，火車進站時，候車乘客可以站在安全黃線以外，空氣流速大的地方，氣壓越小，黃線以內容易引發安全事故，故D錯誤。
13.B 【解析】甲圖中燒開水的時候，壺口的“白氣”是壺內水蒸氣遇冷液化形成的小水珠，放出熱量，故A錯誤；乙圖中用冰箱制作冰棒，是水凝固形成的冰塊，放出熱量，故B正確；丙圖中初春，湖面上冰化成水是冰熔化成水，吸收熱量，故C錯誤；丁圖中深秋，楓葉上形成霜是水蒸氣凝華形成的小冰晶，放出熱量，故D錯誤。
14.C 【解析】體操運動員上升過程中，速度減小，高度增加，質量不變，動能減小，重力勢能增大，故A錯誤，C正確；體操運動員下降過程中，速度增大，高度減小，質量不變，動能增大，重力勢能減小，體操運動員下降到最低點時重力勢能最小，故BD錯誤。
15.C 【解析】被絲綢摩擦過的玻璃棒帶正電，用帶正電的玻璃棒接觸驗電器的金屬球，金屬球和驗電器的兩片金屬箔都帶正電，由于同種電荷互相排斥，驗電器的兩片金屬箔張開，故C正確。
16.D 【解析】 將同一物體先后放入甲、乙兩杯盛有不同密度的液體中，當物體靜止時，甲杯子中物體處于懸浮狀態，；乙杯中物體處于漂浮狀態，，故，，故AC錯誤；兩個燒杯的液面相平，根據液體壓強公式可知，，故B錯誤；由于靜止時，液面向平，，則甲液體的體積V甲小于乙液體的體積V乙,根據質量公式及重力公式可知，，故D正確。
三、 填空題(本大題包括5個小題，每空2分，共20分)
22.豎直向下 100 【解析】重力的方向總是豎直向下的，根據重力的公式可知，一個10kg的物體受到的重力為。
23.內 1.5×107 【解析】燃料燃燒過程中，將化學能轉化為內能；根據熱值公式可知，500g酒精完全燃燒釋放出的熱量為。
24.運動 24 【解析】靜坐在行駛的列車中的小東相對于路邊的樹木位置發生了變化，是運動的；根據速度公式可知，小東從德陽到成都所用的時間是。
25.乙 甲 【解析】若兩燈都正常發光，燈泡的亮度取決于實際功率，6W的乙燈泡亮度大于4W的甲燈泡；根據電功率的公式可知，,，若把兩燈串聯在10 V 的電壓下，根據串聯電路的特點及歐姆定律可知，甲燈泡兩端的電壓為>4V，乙燈泡兩端的電壓為<6V，故甲燈泡會被燒壞。
26.960 12 【解析】根據功的公式可知，無人機在上升過程中需要克服重力做功，
整個飛行過程中用的總時間為，則整個飛行過程中克服重力做功的功率為。
四、作圖題(本大題包括3個小題，每小題2分，共6分)
27.如圖所示：
【解析】手提箱子離地在豎直方向處于靜止狀態，手提箱子受到重力和手對它的拉力，二者是一對平衡力，大小相等、方向相反，在同一條直線上，作用在同一個物體上，其受力示意圖如圖所示。
28.如圖所示：
【解析】光從玻璃斜射入到空氣中，在玻璃與空氣的交界面上發生折射和反射，反射光線 OC如圖所示，根據反射定律，反射角等于入射角，入射光線和反射光線分別位于法線兩側，作出入射光線OA；再根據折射定律，入射光線和折射光線分別位于法線兩側，且位于兩種不同的介質中，玻璃中的折射角小于空氣中的入射角，作出折射光線OB的大致位置，如圖所示。
29.如圖所示：
【解析】由小磁針靜止時，N極的指向為磁感線的方向，可判斷螺線管的左側為N極，右側為S極；再根據安培定則可判斷螺線管中電流的流向，如圖所示。
五、實驗探究題(本大題包括4個小題，30題、31題、32題每空1分，33題連線2分，最后一空2分，其余每空1分，共17分)
30.（1）2.65（2.62~2.67之間均可） （2）2.4 【解析】（1）由甲圖可知，物體的長度L=4.65cm-2.00cm=2.65cm；（2）由圖乙可知，彈簧測力計的示數為2.4N。
31.（1）勻速 （2）壓力 粗糙程度 【解析】（1）沿水平方向勻速拉動木塊時，根據二力平衡條件可知，木塊受到的滑動摩擦力大小等于彈簧測力計對它的拉力大小。（2）在木塊上添加砝碼，重復(1),發現彈簧測力計示數變大，接觸面的粗糙程度不變，壓力越大，彈簧測力計的示數越大，說明滑動摩擦力的大小與木塊對接觸面的壓力大小有關；在長木板上分別鋪上毛巾和棉布，進行對照實驗，在壓力一定時，改變接觸面的粗糙程度，這是為了探究滑動摩擦力的大小與接觸面的粗糙程度有關。
32.（1）4 （2）液體密度 （3）1.1×103 【解析】（1）比較甲乙兩幅圖由稱重法測浮力可知，乙圖中物體受到的浮力為F浮1=G-F2=6N-2N=4N；（2）分析乙圖、丙圖可知，物體浸沒在鹽水中受到的浮力比較大，在排開液體體積相同時，液體密度越大，物體受到的浮力越大；（3）由甲、丙兩幅圖物體在鹽水中受到的浮力為F浮2=G-F3=6N-1.6N=4.4N，根據阿基米德原理可知，，解得。
33.（1） （2）右 （3）2.5 導體兩端的電壓成正比 （4）導體的電阻成反比 控制變量法 （5）100
【解析】（1）在“探究通過導體的電流與電壓、電阻的關系”實驗中，電阻箱與滑動變阻為串聯電路，電壓表測量電阻箱的電壓，電流表測量整個電路的電流，滑動變阻器“一上一下”接法，滑片P向右滑動時，電阻變大，下面那個接線柱接在A點，如圖所示。
（2）按照（1）中連接方式，閉合開關前，滑片P置于右側時阻值最大，可以起到保護電路的作用。
（3）如圖乙所示，此時電壓表的量程為0~3V，其讀數為2.5V；通過分析實驗數據可知，在電阻一定時，電壓越大，電流越大，通過導體的電流與導體兩端的電壓成正比例關系。
（4）通過分析實驗數據可知，在電壓一定時，電阻越大，電流越小，通過導體的電流與導體的電阻成反比關系，本實驗控制了導體兩端的電壓為3V，利用的方法是控制變量法。
（5）由題意可知電源電壓為4.8V，滑動變阻器的最大阻值為60Ω，實驗需要控制變速箱兩端的電壓為3V，則滑動變阻器兩端的電壓為U2=4.8V-3V=1.8V；根據串聯分壓的知識可知，變速箱的最大阻值為，解得變速箱的最大值R1=100Ω。
六、計算題（本大題包括2個小題，34題8分，35題10分，共18分）
34.解：（1）外賣員騎行電動自行車勻速直線運動，根據乙圖可得：
（2分）
外賣員騎行電動自行車勻速直線運動時對地面的壓力大小等于外賣員和電動自行車的重力大小之和：
N=G人+G車=600N+550N=1150N （1分）
電動自行車對地面的壓強為
（1分）
（2）由題可知：電動自行車的電功率P電=400W
電動自行車行駛過程中，電能轉化為機械能的效率為65%，機械能的功率
P機=P電×65%=400W×65%=260W （1分）
牽引力的功率 （1分）
機械能的功率等于牽引力的功率P機=P牽 （1分）
解得電動自行車行駛過程中牽引力的大小F=52 N （1分）
35.解：（1）閉合開關S1、S3,斷開開關S2，滑動變阻器R2的滑片在a端時，此時只有定值電阻R1接入電路，由乙圖可知，流過定值電阻R1的電流與其兩端的電壓對應I~U圖像點(1.2 A,12V),故流過定值電阻R1的電流為I1=1.2 A,電源的電壓為U=12 V （1分）
定值電阻R1的阻值 （1分）
滑動變阻器R2的滑片在b端時，滑動變阻器R2與R1串聯，變阻器連入電路的電阻最大，此時流過定值電阻R1的電流最小，由乙圖可知，流過定值電阻R1的電流與其兩端的電壓對應I~U圖像點(0.2 A,2 V),故流過定值電阻R1的電流為I2=0.2A,兩端的電壓為U'=2 V，滑動變阻器的最大阻值 （1分）
（2）電源電壓保持不變，若閉合開關S2、S3,斷開開關S1，電阻R2與R3并聯，電流表測干路電流，使R2的滑片位于中間位置c點，滑動變阻器接入電路的電阻為R'=25Ω，此時通過滑動變阻器R2的電流（1分）
通過R3的電流 （1分）
I干=I3+I'2=0.60A （1分）
整個電路通電100s產生的電熱為Q=UI干t=12V×0.60A×100s=720J （1分）
（3）若閉合開關S1、S3，斷開開關S2，滑動變阻器R2的滑片在b端時，滑動變阻器R2與R1串聯，變阻器連入電路的電阻最大，此時R1兩端的電壓為2V，電流為0.2 A，電路中的電流最小，電路的功率最小，最小功率為
Pmin=UImin=12 V×0.2 A=2.4 W （1分）
滑動變阻器R2的滑片在a端時，接入電路的電阻最小，電路中的電流最大，盡管電壓表的量程0～15 V,但電源電壓為12 V，此時電壓表的示數最大值為12 V
電路的最大功率Pmax=UImax=12V×1.2A=14.4 W （1分）
電路總功率的變化范圍為：2.4 W～14.4 W （1分）
