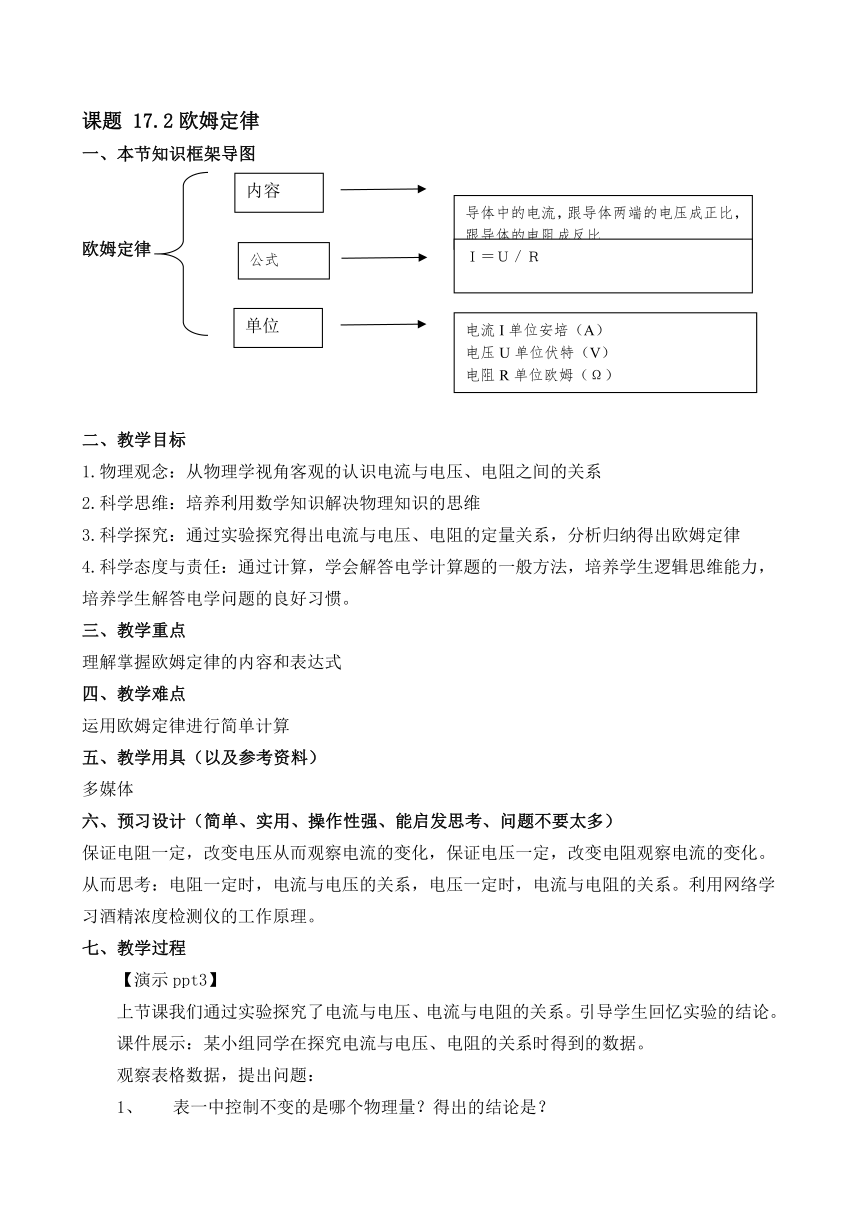

課題 17.2歐姆定律
(
導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比
)一、本節知識框架導圖
(
內容
)
(
Ｉ＝Ｕ／Ｒ
) (
公式
)歐姆定律
(
電流
I
單位安培（
A
）
電壓
U
單位伏特（
V
）
電阻
R
單位歐姆（Ω）
) (
單位
)
二、教學目標
1.物理觀念：從物理學視角客觀的認識電流與電壓、電阻之間的關系
2.科學思維：培養利用數學知識解決物理知識的思維
3.科學探究：通過實驗探究得出電流與電壓、電阻的定量關系，分析歸納得出歐姆定律
4.科學態度與責任：通過計算，學會解答電學計算題的一般方法，培養學生邏輯思維能力，培養學生解答電學問題的良好習慣。
三、教學重點
理解掌握歐姆定律的內容和表達式
四、教學難點
運用歐姆定律進行簡單計算
五、教學用具（以及參考資料）
多媒體
六、預習設計（簡單、實用、操作性強、能啟發思考、問題不要太多）
保證電阻一定，改變電壓從而觀察電流的變化，保證電壓一定，改變電阻觀察電流的變化。從而思考：電阻一定時，電流與電壓的關系，電壓一定時，電流與電阻的關系。利用網絡學習酒精濃度檢測儀的工作原理。
七、教學過程
【演示ppt3】
上節課我們通過實驗探究了電流與電壓、電流與電阻的關系。引導學生回憶實驗的結論。
課件展示：某小組同學在探究電流與電壓、電阻的關系時得到的數據。
觀察表格數據，提出問題：
1、 表一中控制不變的是哪個物理量？得出的結論是？
2、 表二中控制不變的是哪個物理量？得出的結論是？
引入新課：
由實驗我們已經知道了當導體的電阻一定時，通過導體的電流跟導體兩端的電壓成正比。當導體的電壓一定時，通過導體的電流跟導體的電阻成反比。把以上實驗結果綜合起來得出結論，即歐姆定律。
一、歐姆定律
【演示ppt4、5】
板書：
1.內容：導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比。
2.公式：I=U/R
3.單位:電流I單位安培（A）
電壓U單位伏特（V）
電阻R單位歐姆（Ω）
4.變形公式:U=IR R=U/I
【ppt6】
1、 理解;
（1）對應關系:定律中的I,U,R是針對同一導體或同一段電路在同一時刻而言的.即“同一性、同時性”（2）因果關系：電流隨電壓、電阻的變化而變化，即電壓、電阻是因，電流是果．
（3）歐姆定律的推導式 R=U/I只是電阻的計算式，電阻是導體本身的一種性質，不能認為“電阻的大小跟電壓成正比，跟電流成反比”．
二、歐姆定律的應用
【ppt7】
用公式進行計算的一般步驟：
（1）讀題、審題（注意已知量的內容）；
（2）根據題意畫出電路圖；
（3）在圖上標明已知量的符號、數值和未知量的符號；

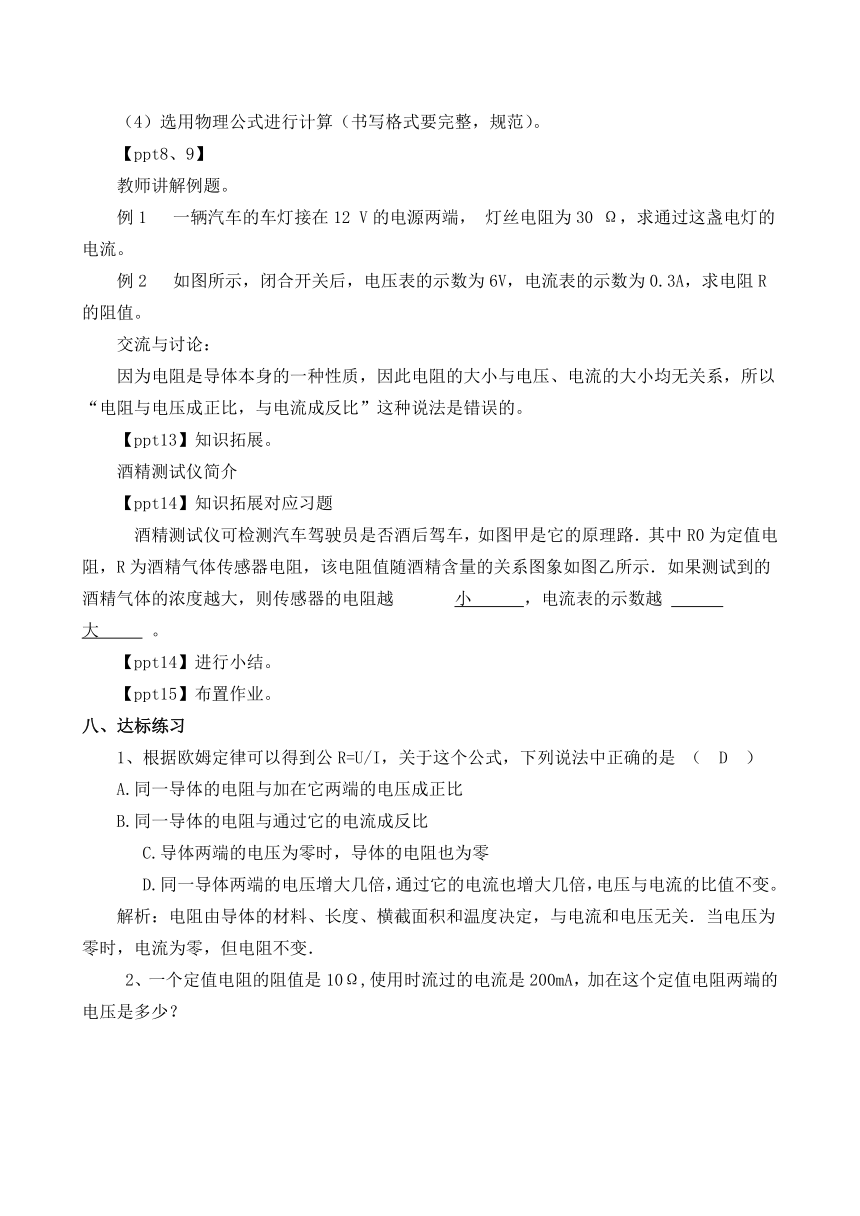

（4）選用物理公式進行計算（書寫格式要完整，規范）。
【ppt8、9】
教師講解例題。
例1 一輛汽車的車燈接在12 V的電源兩端， 燈絲電阻為30 Ω，求通過這盞電燈的電流。
例2 如圖所示，閉合開關后，電壓表的示數為6V，電流表的示數為0.3A，求電阻R的阻值。
交流與討論：
因為電阻是導體本身的一種性質，因此電阻的大小與電壓、電流的大小均無關系，所以“電阻與電壓成正比，與電流成反比”這種說法是錯誤的。
【ppt13】知識拓展。
酒精測試儀簡介
【ppt14】知識拓展對應習題
酒精測試儀可檢測汽車駕駛員是否酒后駕車，如圖甲是它的原理路．其中R0為定值電阻，R為酒精氣體傳感器電阻，該電阻值隨酒精含量的關系圖象如圖乙所示．如果測試到的酒精氣體的濃度越大，則傳感器的電阻越 小 ，電流表的示數越 大 。
【ppt14】進行小結。
【ppt15】布置作業。
八、達標練習
1、根據歐姆定律可以得到公R=U/I，關于這個公式，下列說法中正確的是 （　D　）
A.同一導體的電阻與加在它兩端的電壓成正比
B.同一導體的電阻與通過它的電流成反比
C.導體兩端的電壓為零時，導體的電阻也為零
D.同一導體兩端的電壓增大幾倍，通過它的電流也增大幾倍，電壓與電流的比值不變。
解析：電阻由導體的材料、長度、橫截面積和溫度決定，與電流和電壓無關．當電壓為零時，電流為零，但電阻不變．
2、一個定值電阻的阻值是10Ω,使用時流過的電流是200mA，加在這個定值電阻兩端的電壓是多少？
九、板書設計
第2節 歐姆定律
1.內容：導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比．
2.公式： I=U/R
3.單位： I，U，R分別用安培（A）、伏特（V）、歐姆（Ω）
4.變形公式:U=IR R=U/I
十、作業設計
（1）鞏固性作業（面向全體學生，鞏固當堂內容，必做）
(1)內容：導體中的電流，跟導體兩端的電壓成__ __，跟導體的電阻成__ __。
(2)公式：__ __。
變式：U＝__ __；R＝____。
4．由歐姆定律I＝變形可得R＝，以下說法正確的是( )
A．導體的電阻跟它兩端的電壓成正比
B．導體的電阻跟通過它的電流成反比
C．導體的電阻跟它兩端的電壓和通過它的電流無關
D．導體的電阻由它兩端的電壓和通過它的電流的比值決定
5.如圖所示的電路中，A、B兩端的電壓是6 V，燈L1的電阻是8 Ω，通過的電流是0.2 A。求：
(1)燈L1兩端的電壓。
(2)燈L2的電阻。
（2）拓展型作業（注重知識應用和遷移，培養學科能力）
（2）拓展提升作業
1．在探究通過導體的電流與其兩端電壓的關系時，利用實驗數據作出了如圖所示的圖象。根據圖象，下列說法正確的是( )
A.導體甲的電阻大于導體乙的電阻
B．通過導體乙的電流與其兩端的電壓成正比
C．當導體甲兩端的電壓為2 V時，通過導體甲的電流為0.2 A
D．將兩導體并聯后接在3 V的電源上時，干路中的電流為0.6 A
2．如圖甲所示電路中，電源電壓U＝6 V，電阻R1＝30 Ω，閉合開關S，當滑動變阻器滑片P滑至某處位置時，電路中的電流表示數如圖乙所示。求：
(1)通過R1的電流。
(2)此時滑動變阻器R接入電路的阻值
十一、教學反思
