連續量與開關量
浙教版六年級下冊
第6課 連續量與開關量

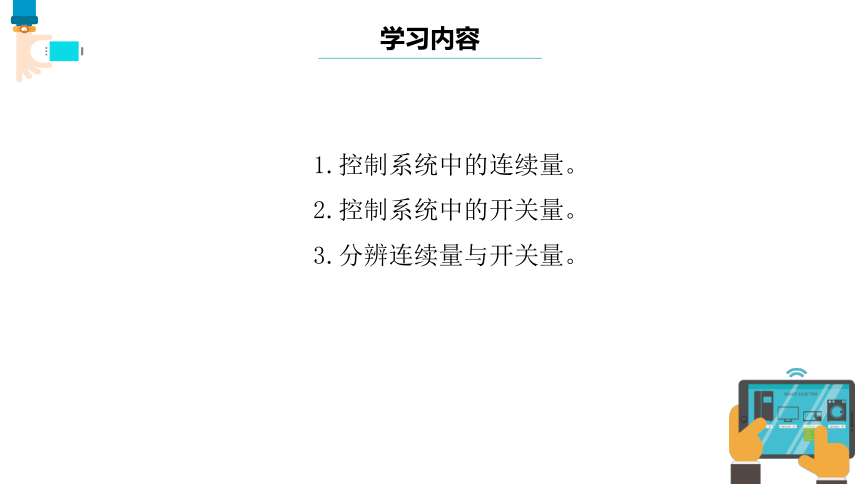

學習內容
1.控制系統中的連續量。
2.控制系統中的開關量。
3.分辨連續量與開關量。

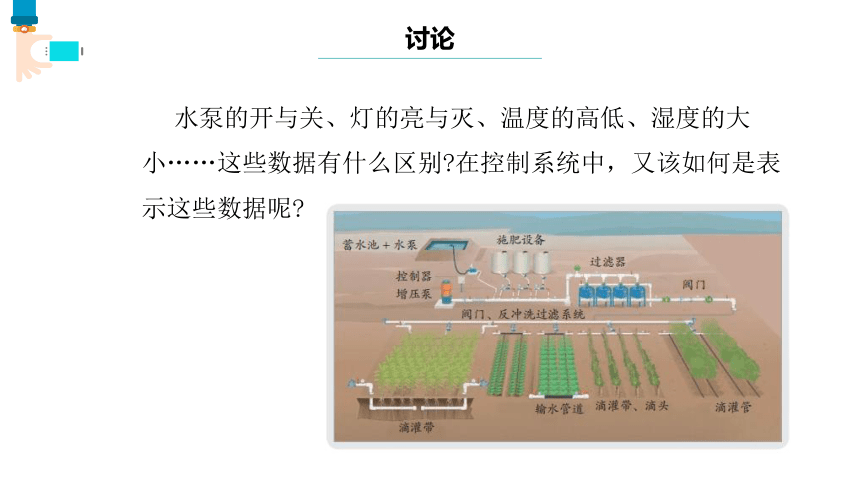

討論
水泵的開與關、燈的亮與滅、溫度的高低、濕度的大小……這些數據有什么區別 在控制系統中，又該如何是表示這些數據呢
建構
控制系統中的數據根據數據形態和作用，分為連續量和開關量。

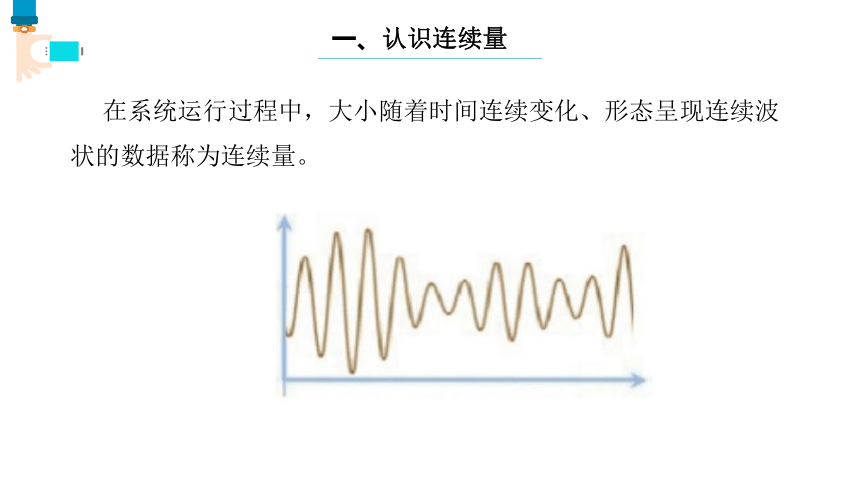

一、認識連續量
在系統運行過程中，大小隨著時間連續變化、形態呈現連續波狀的數據稱為連續量。

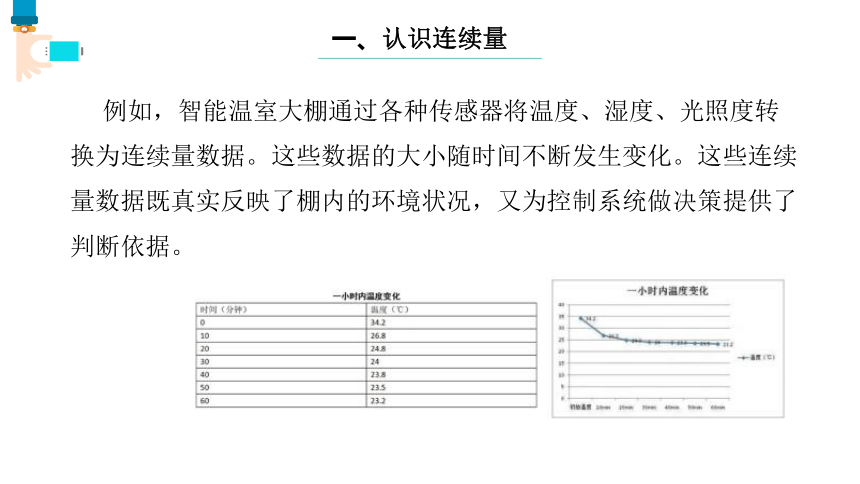

一、認識連續量
例如，智能溫室大棚通過各種傳感器將溫度、濕度、光照度轉換為連續量數據。這些數據的大小隨時間不斷發生變化。這些連續量數據既真實反映了棚內的環境狀況，又為控制系統做決策提供了判斷依據。
一、認識連續量
為衡量大小變化，連續量數據一般都有相應的度量單位，如溫度的單位為攝氏度(℃),光照度的單位為勒克斯,濕度、土壤水分含量用百分比表示。
試一試
保溫?zé)崴畨責_(kāi)少量的水，隨后記錄水的溫度隨時間的變化情況，再根據數學知識制作溫度隨時間變化的統計曲線圖。
二、認識開關量
在控制系統中，控制執行器設備開或關的數據稱為開關量。開關量還用來表示系統運行時通或斷、有或無的兩值狀態。開關量只有兩個數值，常用數字“0”或“1”表示。
開關量除了用于開關設備，還可以用于復雜的邏輯判斷。如果開關量參與邏輯運算，用邏輯值True(真)或False(假)表示。
二、認識開關量
當智能溫室大棚內溫度過高時，需打開風機降溫。控制器向繼電器發出開關量數據“1”,繼電器動作，接通風機電源，風機啟動；當棚內溫度正常以后，需關閉風機，控制器向繼電器發出開關量數據“0”,繼電器動作，斷開風機電源，風機停止。
二、認識開關量
開關量數據一部分通過傳感器檢測獲得的，用于輸入；一部分通過系統判斷產生，用于輸出。
練習
1.以下數據哪些是連續量 哪些是開關量
燈的亮與滅
燈的亮度
風扇轉動的速度
風扇是否轉動
水龍頭開的大小
水龍頭的開和關
2.找一找、說一說身邊的系統在運行中的連續量和開關量。
