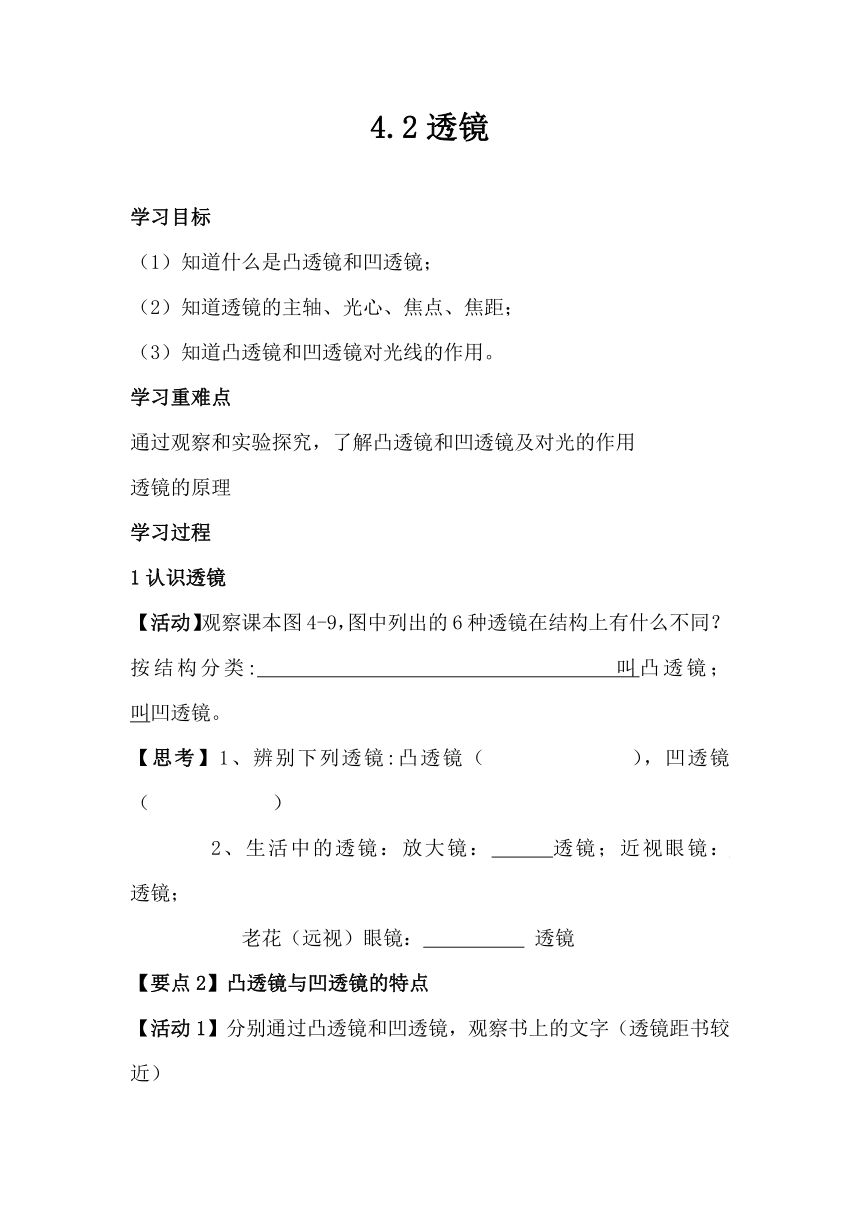

4.2透鏡
學習目標
（1）知道什么是凸透鏡和凹透鏡；
（2）知道透鏡的主軸、光心、焦點、焦距；
（3）知道凸透鏡和凹透鏡對光線的作用。
學習重難點
通過觀察和實驗探究，了解凸透鏡和凹透鏡及對光的作用
透鏡的原理
學習過程
1認識透鏡
【活動】觀察課本圖4-9，圖中列出的6種透鏡在結構上有什么不同？
按結構分類: 叫凸透鏡； 叫凹透鏡。
【思考】1、辨別下列透鏡:凸透鏡（ ），凹透鏡（ ）
2、生活中的透鏡：放大鏡： 透鏡；近視眼鏡： 透鏡；
老花（遠視）眼鏡： 透鏡
【要點2】凸透鏡與凹透鏡的特點
【活動1】分別通過凸透鏡和凹透鏡，觀察書上的文字（透鏡距書較近）

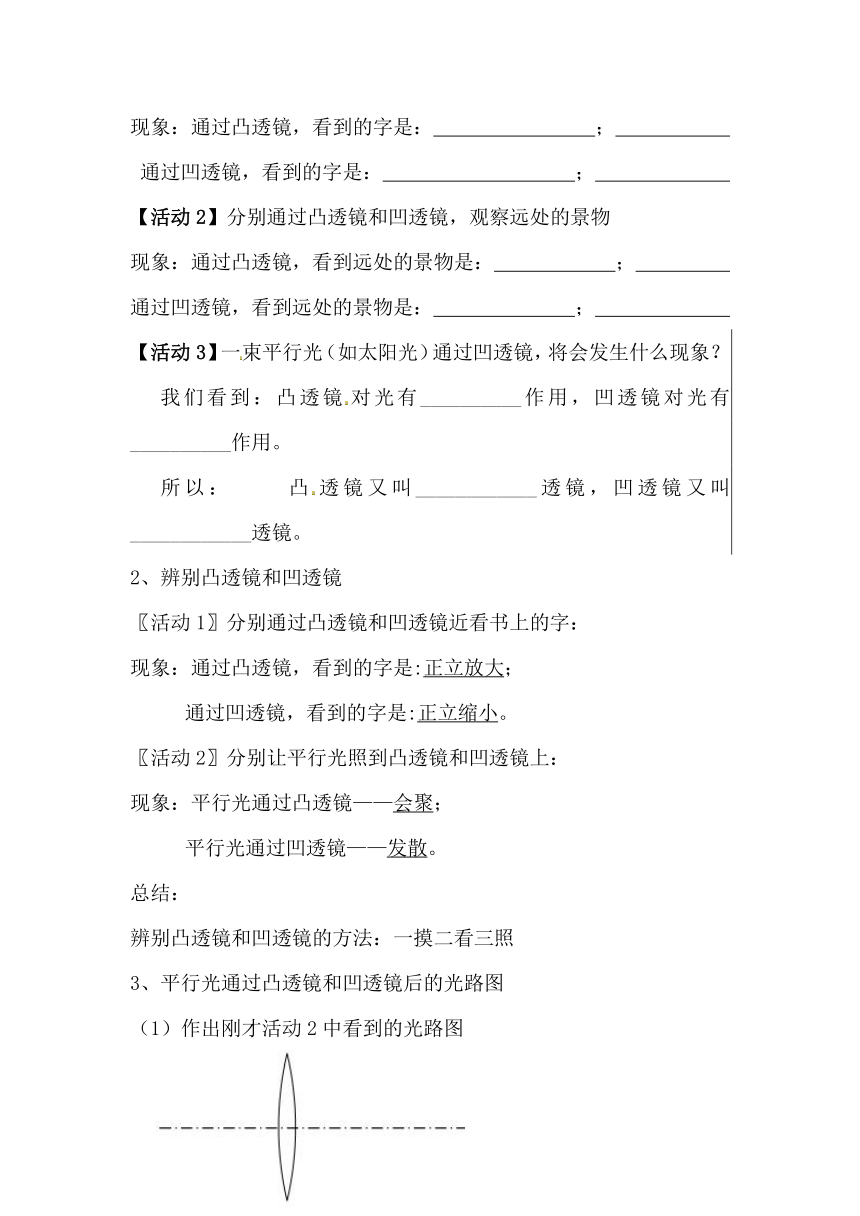

現象：通過凸透鏡，看到的字是： ；
通過凹透鏡，看到的字是： ；
【活動2】分別通過凸透鏡和凹透鏡，觀察遠處的景物
現象：通過凸透鏡，看到遠處的景物是： ；
通過凹透鏡，看到遠處的景物是： ；
【活動3】一束平行光（如太陽光）通過凹透鏡，將會發生什么現象？
我們看到：凸透鏡對光有__________作用，凹透鏡對光有__________作用。
所以： 凸透鏡又叫____________透鏡，凹透鏡又叫____________透鏡。
2、辨別凸透鏡和凹透鏡
〖活動1〗分別通過凸透鏡和凹透鏡近看書上的字：
現象：通過凸透鏡，看到的字是:正立放大；
通過凹透鏡，看到的字是:正立縮小。
〖活動2〗分別讓平行光照到凸透鏡和凹透鏡上：
現象：平行光通過凸透鏡——會聚；
平行光通過凹透鏡——發散。
總結：
辨別凸透鏡和凹透鏡的方法：一摸二看三照
3、平行光通過凸透鏡和凹透鏡后的光路圖
（1）作出剛才活動2中看到的光路圖

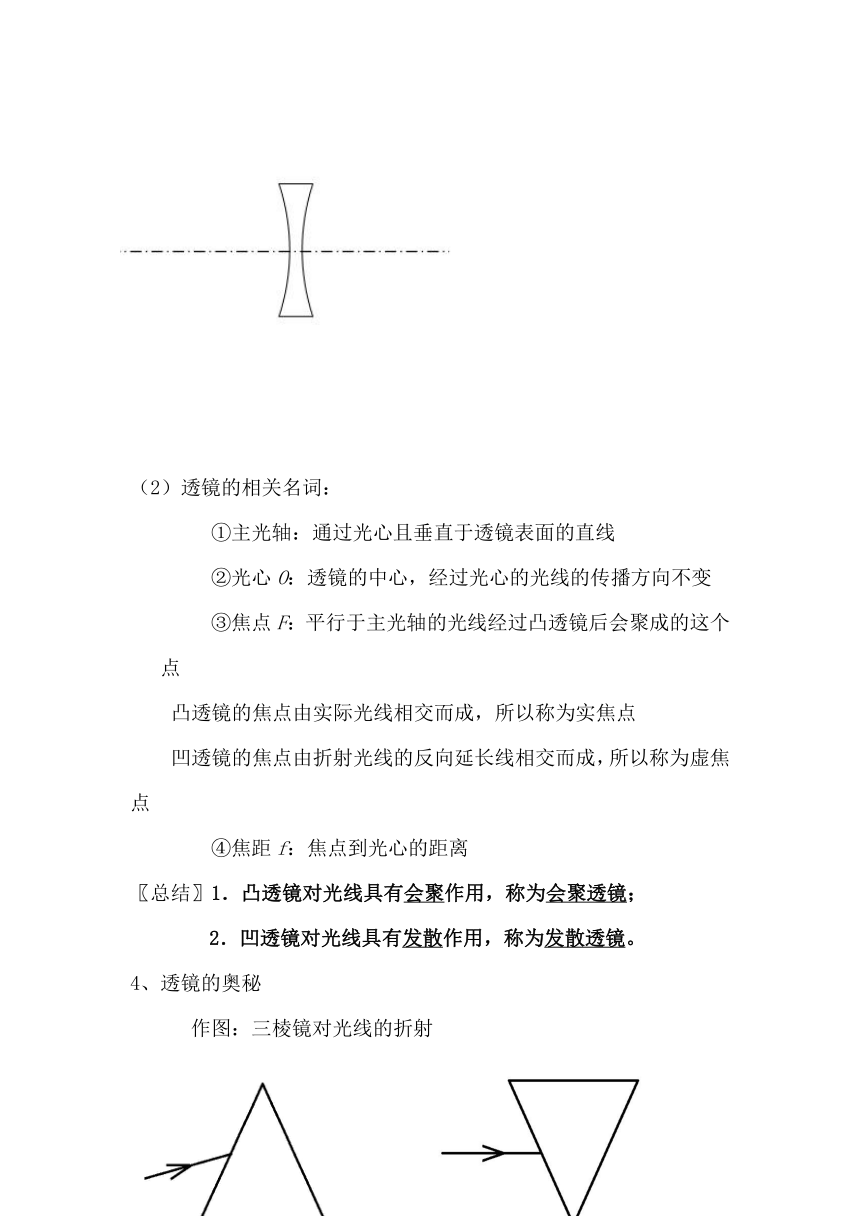

（2）透鏡的相關名詞：
①主光軸：通過光心且垂直于透鏡表面的直線
②光心O：透鏡的中心，經過光心的光線的傳播方向不變
③焦點F：平行于主光軸的光線經過凸透鏡后會聚成的這個點
凸透鏡的焦點由實際光線相交而成，所以稱為實焦點
凹透鏡的焦點由折射光線的反向延長線相交而成，所以稱為虛焦點
④焦距f：焦點到光心的距離
〖總結〗1．凸透鏡對光線具有會聚作用，稱為會聚透鏡；
2．凹透鏡對光線具有發散作用，稱為發散透鏡。
4、透鏡的奧秘
作圖：三棱鏡對光線的折射

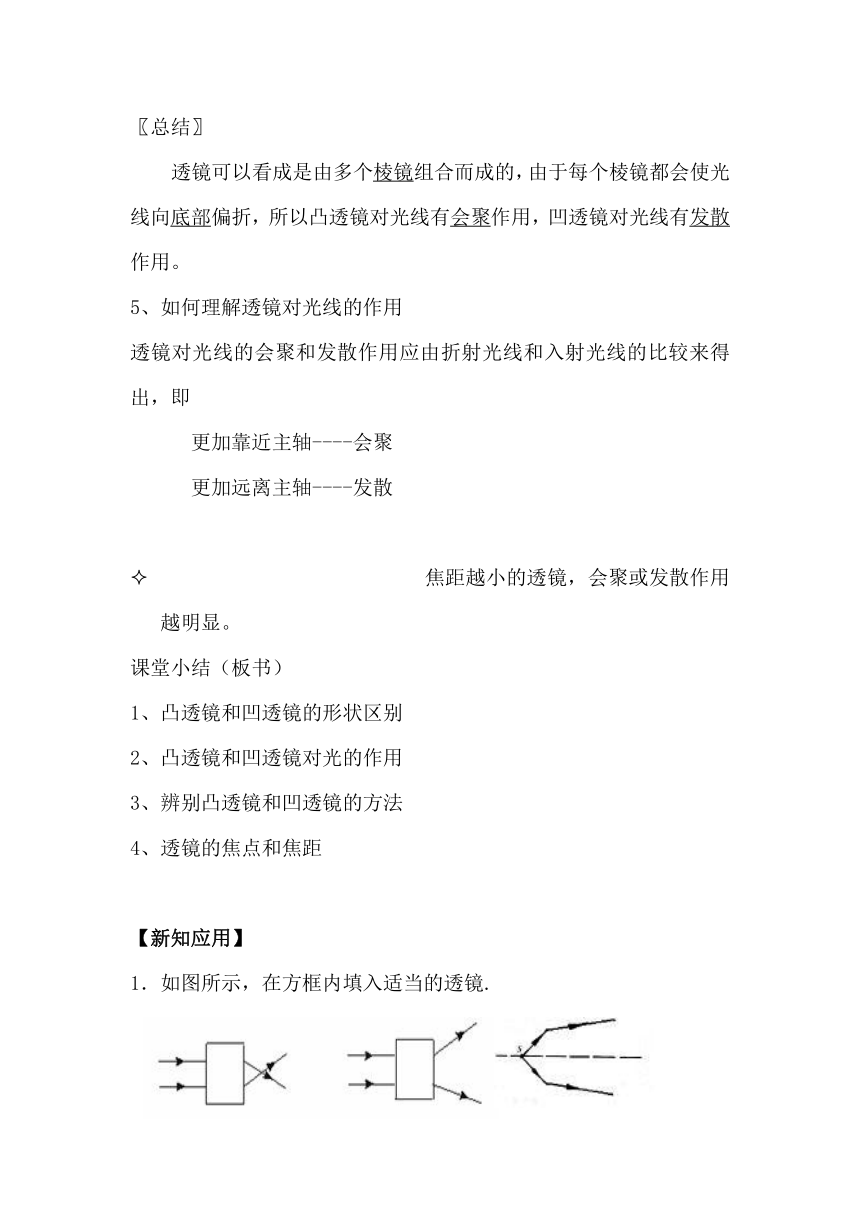

〖總結〗
透鏡可以看成是由多個棱鏡組合而成的，由于每個棱鏡都會使光線向底部偏折，所以凸透鏡對光線有會聚作用，凹透鏡對光線有發散作用。
5、如何理解透鏡對光線的作用
透鏡對光線的會聚和發散作用應由折射光線和入射光線的比較來得出，即
更加靠近主軸----會聚
更加遠離主軸----發散
焦距越小的透鏡，會聚或發散作用越明顯。
課堂小結（板書）
凸透鏡和凹透鏡的形狀區別
凸透鏡和凹透鏡對光的作用
辨別凸透鏡和凹透鏡的方法
透鏡的焦點和焦距
【新知應用】
1．如圖所示，在方框內填入適當的透鏡.
圖1
2．一塊玻璃磚內有一個餅形氣泡，如圖2所示，一束平行光線垂直地通過玻璃磚后將（ ）
A.被發散 B.被會聚 C.還是平行光 D.無法判斷
【課后作業】
一．選擇題（共10小題）
1．下列透鏡中，屬于凹透鏡的是（　　）
A． B． C． D．
2．如圖1是把一副眼鏡放在太陽光下，在地面上看到的情形。由此可以判斷鏡片是（　　）
圖1
A．凸面鏡 B．凹面鏡 C．凸透鏡 D．凹透鏡
3．常言道，水火不相容，但用透明冰塊磨制成一個光學器件，卻可以取火。這塊用冰磨制成的光學器件相當于下面的（　　）
A．平面鏡 B．凸透鏡
C．凹透鏡 D．近視眼眼睛片
4．小星同學利用太陽光測量凸透鏡的焦距，方法如圖2所示。他注意到讓凸透鏡正對陽光，但沒有仔細調節紙片與透鏡的距離，在紙片上的光斑并不是最小時，就測出了光斑到凸透鏡中心的距離L，那么，凸透鏡的實際焦距（　　）
圖2
A．一定小于L B．一定大于L
C．可能等于L D．可能小于L、也可能大于L
5．香水的主要成分是易燃酒精，如圖所示為四瓶香水，透明玻璃瓶蓋形狀各異，最容易在陽光下引發火災的是（　　）
A． B．
C． D．
6．如圖3所示，將透鏡置于太陽光下，在另一側的紙上會形成光斑，說明（　　）
圖3
A．該光斑是由光的反射形成的 B．該光斑一定在透鏡的焦點上
C．此類透鏡可以制作近視鏡片 D．此類透鏡對光有會聚作用
7．關于光現象，下列說法正確的是（　　）
A．凸透鏡只對平行光線有會聚作用
B．人向平面鏡走近時，他在鏡中的像逐漸變大
C．黑板面反光是由于光發生漫反射造成的
D．日食的形成是由于月球擋住了太陽射向地球的光
8．放在凸透鏡主軸上焦點以內的點光源S發出的光。通過凸透鏡后的光路如圖4所示。則下列說法正確的是（　　）
圖4
A．凸透鏡可以對光線起發散作用
B．凸透鏡只對平行于主光軸的光線起會聚作用
C．通過凸透鏡后的光線是發散的，因為凸透鏡的作用是對光線起發散作用
D．通過凸透鏡后的光線發散程度比原來小。仍然是會聚的一種現象
