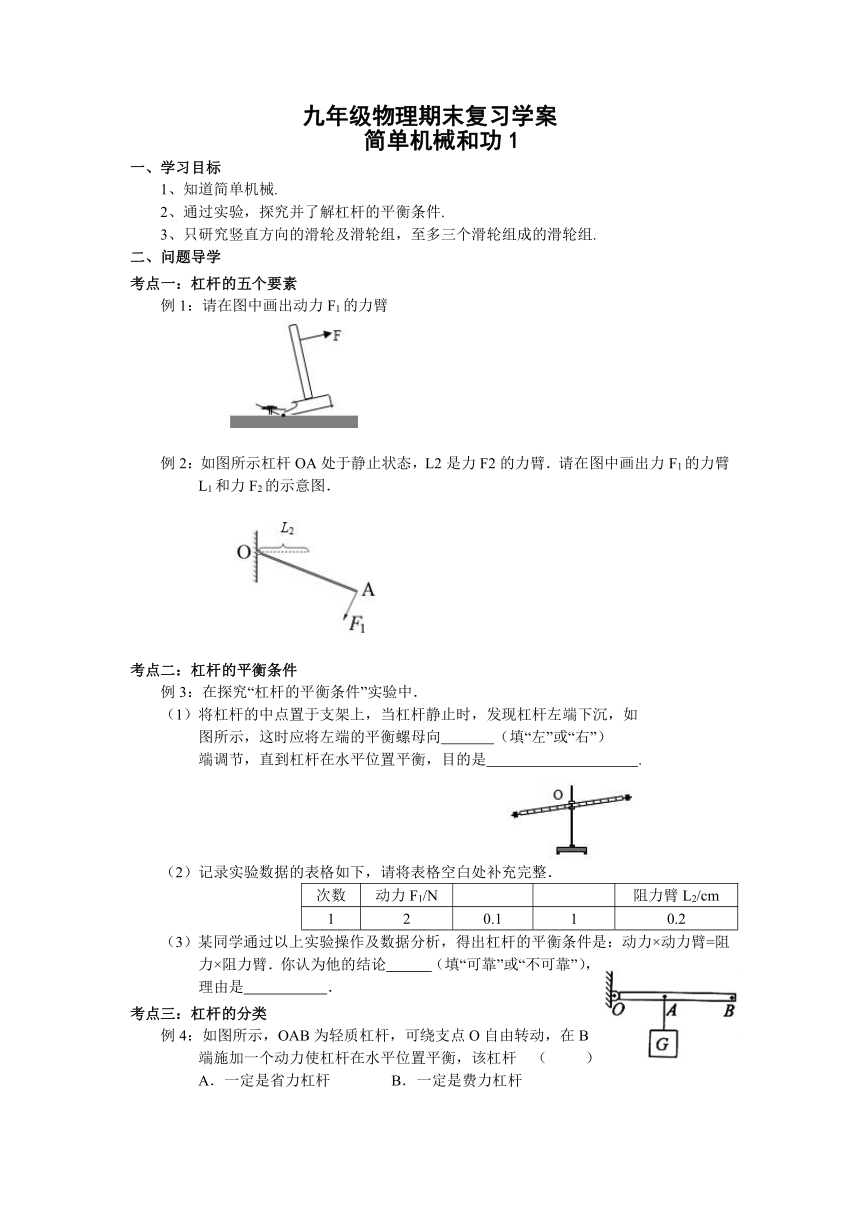

九年級物理期末復習學案
簡單機械和功1
一、學習目標
1、知道簡單機械.
2、通過實驗，探究并了解杠桿的平衡條件.
3、只研究豎直方向的滑輪及滑輪組，至多三個滑輪組成的滑輪組.
二、問題導學
考點一：杠桿的五個要素
例1：請?jiān)趫D中畫出動力F1的力臂
例2：如圖所示杠桿OA處于靜止?fàn)顟B(tài)，L2是力F2的力臂．請?jiān)趫D中畫出力F1的力臂L1和力F2的示意圖．
考點二：杠桿的平衡條件
例3：在探究“杠桿的平衡條件”實驗中．
（1）將杠桿的中點置于支架上，當杠桿靜止時，發現杠桿左端下沉，如
圖所示，這時應將左端的平衡螺母向 （填“左”或“右”）
端調節，直到杠桿在水平位置平衡，目的是 .
（2）記錄實驗數據的表格如下，請將表格空白處補充完整．
次數 動力F1/N 阻力臂L2/cm
1 2 0.1 1 0.2
（3）某同學通過以上實驗操作及數據分析，得出杠桿的平衡條件是：動力×動力臂=阻力×阻力臂．你認為他的結論 （填“可靠”或“不可靠”），理由是 ．
考點三：杠桿的分類
例4：如圖所示，OAB為輕質杠桿，可繞支點O自由轉動，在B端施加一個動力使杠桿在水平位置平衡，該杠桿 （ ） (
O
F
F
例4圖 例5圖
)
A．一定是省力杠桿 B．一定是費力杠桿
C．一定是等臂杠桿 D．以上情況都有可能

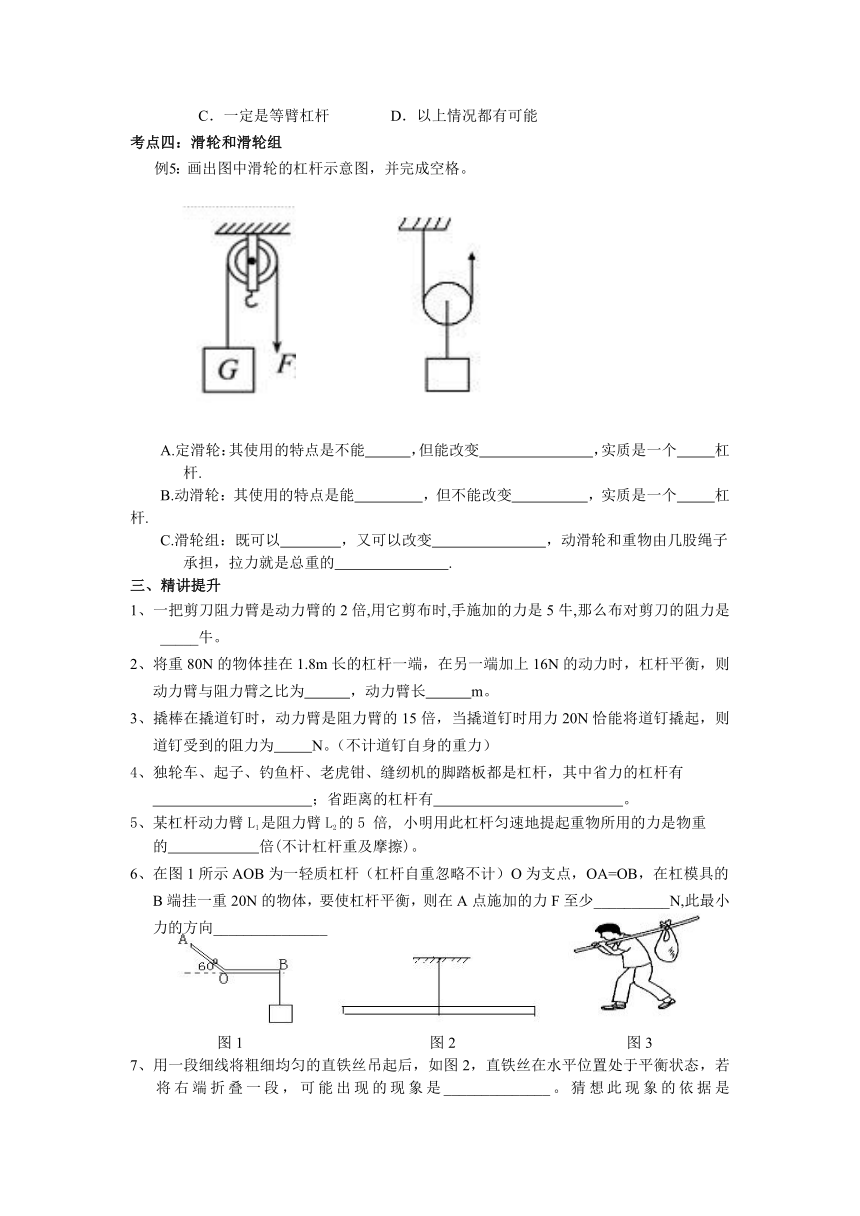

考點四：滑輪和滑輪組
例5：畫出圖中滑輪的杠桿示意圖，并完成空格。
A.定滑輪：其使用的特點是不能 ，但能改變 ，實質是一個 杠桿.
B.動滑輪：其使用的特點是能 ，但不能改變 ，實質是一個 杠桿.
C.滑輪組：既可以 ，又可以改變 ，動滑輪和重物由幾股繩子承擔，拉力就是總重的 .
三、精講提升
1、一把剪刀阻力臂是動力臂的2倍,用它剪布時,手施加的力是5牛,那么布對剪刀的阻力是_____牛。
2、將重80N的物體掛在1.8m長的杠桿一端，在另一端加上16N的動力時，杠桿平衡，則動力臂與阻力臂之比為 ，動力臂長 m。
3、撬棒在撬道釘時，動力臂是阻力臂的15倍，當撬道釘時用力20N恰能將道釘撬起，則道釘受到的阻力為 N。（不計道釘自身的重力）
4、獨輪車、起子、釣魚桿、老虎鉗、縫紉機的腳踏板都是杠桿，其中省力的杠桿有
　　　　　　 ；省距離的杠桿有 　 　　　　　　 。
5、某杠桿動力臂L1是阻力臂L2的5 倍, 小明用此杠桿勻速地提起重物所用的力是物重
的 倍(不計杠桿重及摩擦)。
6、在圖1所示AOB為一輕質杠桿（杠桿自重忽略不計）O為支點，OA=OB，在杠模具的B端掛一重20N的物體，要使杠桿平衡，則在A點施加的力F至少__________N,此最小力的方向_______________
(
圖1
) (
圖2
) (
圖3
)
7、用一段細線將粗細均勻的直鐵絲吊起后，如圖2，直鐵絲在水平位置處于平衡狀態，若將右端折疊一段，可能出現的現象是______________。猜想此現象的依據是____________________。
8、瞧！圖3中那個人背了點東西多費勁！你將建議他作下列哪種改進呢？ （ ）
A、腰應當直起來 B、步子邁得小些
C、兩手向前移一移 D、將棒向前拉一拉，使物體更靠近人些
9、請畫出圖4中L1對應的動力F1和F2的力臂。
(
圖4
)
10、在圖中所示的簡單機械中，忽略機械自重和摩擦，當提起相同重物時，最省力的是（　　）
(
A B C D
)
四 達標檢測
1、如下圖，輕質杠桿一端因水平力F作用被逐步抬起，在此過程中F的大小及力臂變
化是 （ ）
A．變大、變大 B．變大、變小 C．變小、變大 D．變小、變小
2、如圖所示，AOB為一輕杠桿，O為支點（OAA．在B點用力使杠桿在圖示位置平衡，一定是省力的
B．在C點用力不可能使杠桿在圖示位置平衡
C．在B點用力使杠桿在圖示位置平衡，沿豎直方向最省力
D．在D點懸掛一個與G完全相同的物體能使杠桿在圖示位置平衡
3、如圖所示器具中，屬于省力杠桿的是 （ ）
(
A. 笤帚 B. 筷子 C. 獨輪車 D. 釣魚桿
)
4、如圖所示，在使用相同的鉤碼進行“探究杠桿的平衡條件”的實驗中，要使調好的杠桿重新在水平位置平衡，應在A處懸掛鉤碼的個數是（ ）
(
第
4
題圖 第
5
題圖
) A．1個 B．2個 C．3個 D．6個
5、如圖所示的滑輪組，每個滑輪重為20N，繩重及摩擦不計．用它勻速提升重為100N的物體，所用的拉力F是 （ ）
A.50N B.60N C.70N D.120N
6、如圖所示，一根質地均勻的木桿可繞O點自由轉動，在木桿的右端施加一個始終垂直于桿的作用力F，使桿從OA位置勻速轉到OB位置的過程中，力F的大小將 （ ）
A．一直是變大的 B．一直是變小的
C．先變大，后變小 D．先變小，后變大
7、如圖丙所示，小華用笤帚在掃地，O為支點，作用在A點的動力為F1．在圖中畫 出作用在B點的阻力F2的示意圖及其力臂l2
第6題圖
8、在探究杠桿平衡條件的實驗中：
（1）如圖a所示，要使杠桿在水平位置平衡，可將杠桿左端的平衡螺母向
調節．
（2）如圖b所示，調節平衡后，左側掛上鉤碼，在右側用彈簧測力計（圖中未畫出）拉杠桿，使其在水平位置平衡，為便于測量力臂，應使彈簧測力計拉力的方向 ．
（3）操作過程中，當彈簧測力計的示數達到量程仍不能使杠桿水平平衡，你認為接下來合理的操作是 ．（寫出一條即可）
（4）甲同學測出一組數據后就得出了“動力×動力臂=阻力×阻力臂”的結論，乙同學認為他的做法不合理，理由是 ．
