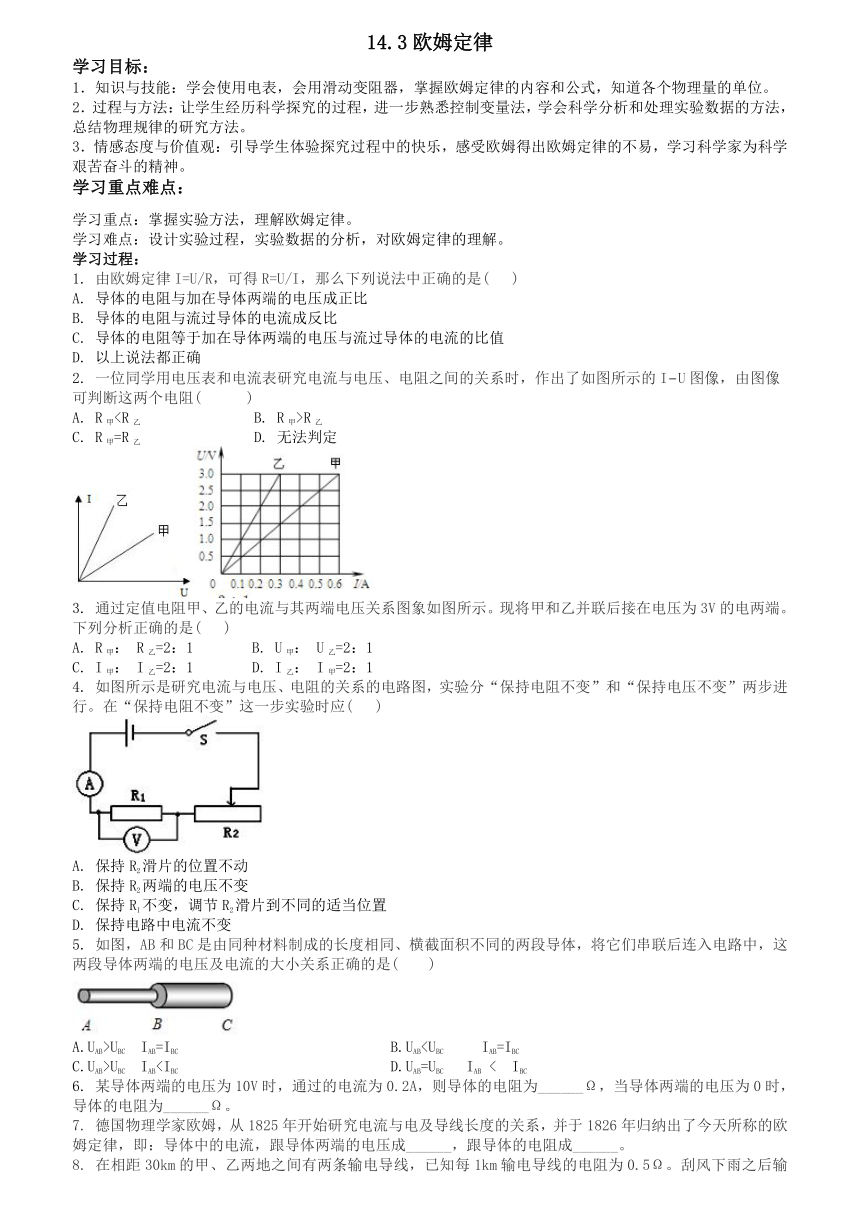

14.3歐姆定律
學習目標：
1．知識與技能：學會使用電表，會用滑動變阻器，掌握歐姆定律的內容和公式，知道各個物理量的單位。
2．過程與方法：讓學生經歷科學探究的過程，進一步熟悉控制變量法，學會科學分析和處理實驗數據的方法，總結物理規律的研究方法。
3．情感態度與價值觀：引導學生體驗探究過程中的快樂，感受歐姆得出歐姆定律的不易，學習科學家為科學艱苦奮斗的精神。
學習重點難點：
學習重點：掌握實驗方法，理解歐姆定律。
學習難點：設計實驗過程，實驗數據的分析，對歐姆定律的理解。
學習過程：
1. 由歐姆定律I=U/R，可得R=U/I，那么下列說法中正確的是( )
A. 導體的電阻與加在導體兩端的電壓成正比
B. 導體的電阻與流過導體的電流成反比
C. 導體的電阻等于加在導體兩端的電壓與流過導體的電流的比值
D. 以上說法都正確
2. 一位同學用電壓表和電流表研究電流與電壓、電阻之間的關系時，作出了如圖所示的I U圖像，由圖像可判斷這兩個電阻( )
A. R甲R乙
C. R甲=R乙 D. 無法判定
3. 通過定值電阻甲、乙的電流與其兩端電壓關系圖象如圖所示?，F將甲和乙并聯后接在電壓為3V的電兩端。下列分析正確的是( )
A. R甲： R乙=2：1 B. U甲： U乙=2：1
C. I甲： I乙=2：1 D. I乙： I甲=2：1
4. 如圖所示是研究電流與電壓、電阻的關系的電路圖，實驗分“保持電阻不變”和“保持電壓不變”兩步進行。在“保持電阻不變”這一步實驗時應( )
A. 保持R2滑片的位置不動
B. 保持R2兩端的電壓不變
C. 保持R1不變，調節R2滑片到不同的適當位置
D. 保持電路中電流不變
5. 如圖，AB和BC是由同種材料制成的長度相同、橫截面積不同的兩段導體，將它們串聯后連入電路中，這兩段導體兩端的電壓及電流的大小關系正確的是( )
A.UAB>UBC IAB=IBC B.UABC.UAB>UBC IAB6. 某導體兩端的電壓為10V時，通過的電流為0.2A，則導體的電阻為______Ω，當導體兩端的電壓為0時，導體的電阻為______Ω。
7. 德國物理學家歐姆，從1825年開始研究電流與電及導線長度的關系，并于1826年歸納出了今天所稱的歐姆定律，即：導體中的電流，跟導體兩端的電壓成______，跟導體的電阻成______。
8. 在相距30km的甲、乙兩地之間有兩條輸電導線，已知每1km輸電導線的電阻為0.5Ω。刮風下雨之后輸電導線在某處發生短路，為了確定短路位置，檢測員用電壓表、電流表和電連成如圖所示電路進行檢測，發現電壓表的示數為3V，電流表的示數為0.3A，從而確定短路位置離甲地___________km。
9. 近期，西寧市創城行動中，交警在檢查酒駕時，首先通過嗅覺感知其是否飲酒，交警能聞到酒精味是因為______，然后通過酒精檢測儀定量檢測。該儀器原理可以簡化成如圖所示電路，其中R0為定值電阻，R為氣敏電阻，當酒精氣體濃度增大時，R的阻值減小。若駕駛員飲酒，檢測酒精檢測儀上電壓表的示數將______(選填“變大”或“變小”)。
10. 如圖所示，電電壓保持不變，開關S閉合后，燈L1和L2都正常發光，甲、乙兩個電表示數之比為4:3，甲應為__________表，此時燈L1和L2的電阻之比為__________
11. 小英在“探究通過導體中電流與電阻的關系”的實驗中，連接了如圖甲所示的電路(電電壓保持4.5V不變)。
(1)用筆畫線代替導線將圖甲實物電路連接完整(要求：滑動變阻器的滑片P向左移動，電路中電流變大，導線不得交叉)。
(2)連接好電路，閉合開關，發現電壓表示數接近于電電壓，電流表幾乎無示數，則故障為定值電阻R______(填“短路”或“斷路”)。
(3)圖乙是小英根據測得的實驗數據繪制的電流II隨電阻RR變化的圖象，其中陰影面積的物理意義是 ______，其數值為 ______；當R的電阻由5Ω更換為10Ω時，沒有調節滑片就直接閉合開關，為使R兩端的電壓 ______(填“改變”或“不變”)，滑動變阻器的滑片應向 ______(填“左”或“右”)端滑動；實驗中R的阻值分別是5Ω、10Ω、15Ω、20Ω、25Ω，為順利完成五次實驗，滑動變阻器的最大阻值至少是 ______Ω。
12. 在“探究電流與電壓的關系”實驗中：
(1)請用筆畫線代替導線，將甲圖中電路連接完整，要求滑片P向B端滑動時，滑動變阻器接入電路的電阻變大(連線時導線不允許交叉)；
(2)正確連接好電路后，閉合開關發現電壓表示數為2.8V，電流表無示數，滑動滑片P兩表示數均無變化，則故障原因是______；
(3)小明排除故障后，移動滑片PP到某一位置時電流表示數如乙圖所示，此時通過電阻的電流為______A.若要增大電阻兩端的電壓，應將滑片P向______(選填“A”或“B”)端移動；
(4)實驗中測得多組數據，繪制出電阻R的I U圖象如圖丙所示：由圖象可得電流與電壓的關系是______；本實驗所用電阻的阻值為______Ω。
13. 圖所示的電路中，電兩端電壓保持不變，電阻R1的阻值為10Ω.閉合開關S，電流表A1的示數為2A，電流表A2的示數為0.8A.求：
(1)電電壓；
(2)電阻R2的阻值。
14. 如圖的電路中，電電壓為12V且保持不變，電阻R1的阻值為10Ω.閉合開關S，電流表的示數為0.4A.求：
(1)R1兩端的電壓；
(2)電阻R2的阻值。
