串聯和并聯

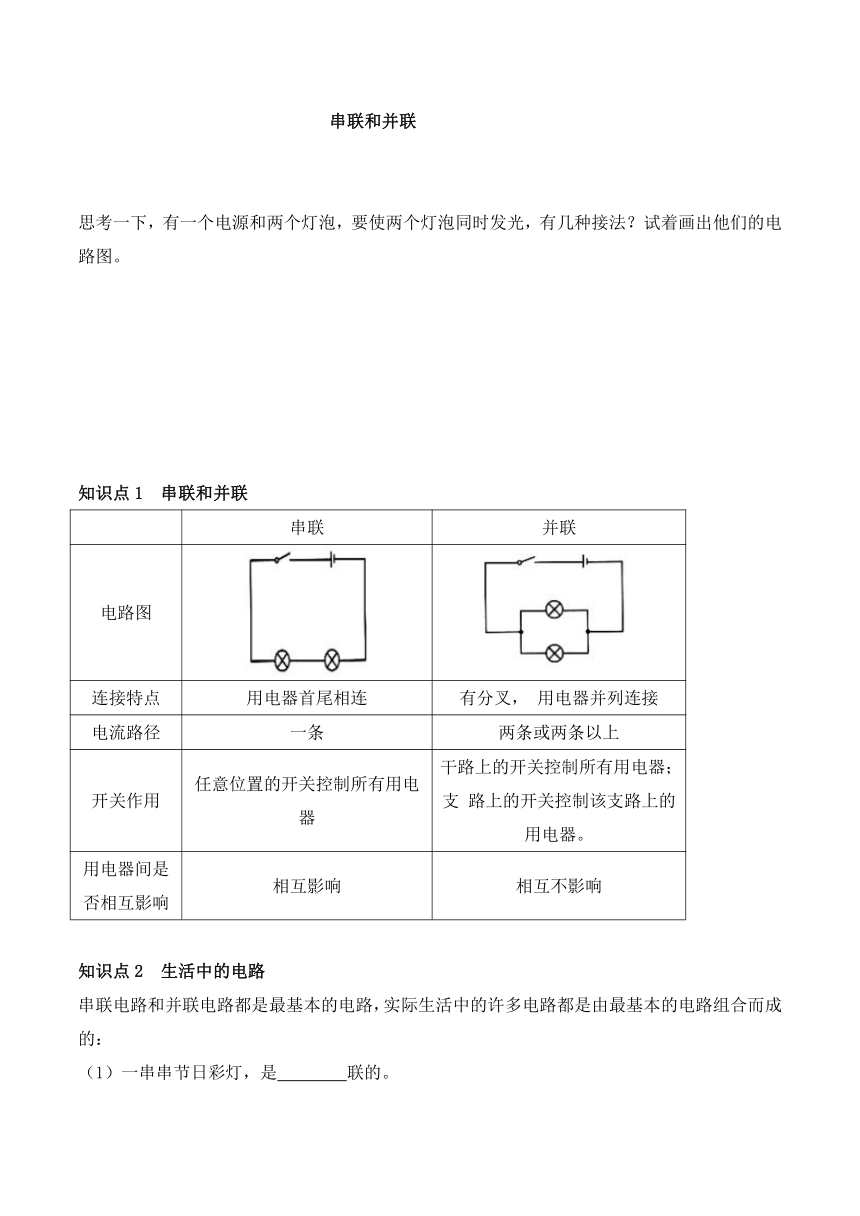

思考一下，有一個電源和兩個燈泡，要使兩個燈泡同時發光，有幾種接法？試著畫出他們的電路圖。
知識點1 串聯和并聯
串聯 并聯
電路圖
連接特點 用電器首尾相連 有分叉， 用電器并列連接
電流路徑 一條 兩條或兩條以上
開關作用 任意位置的開關控制所有用電器 干路上的開關控制所有用電器；支 路上的開關控制該支路上的用電器。
用電器間是 否相互影響 相互影響 相互不影響
知識點2 生活中的電路
串聯電路和并聯電路都是最基本的電路，實際生活中的許多電路都是由最基本的電路組合而成的：

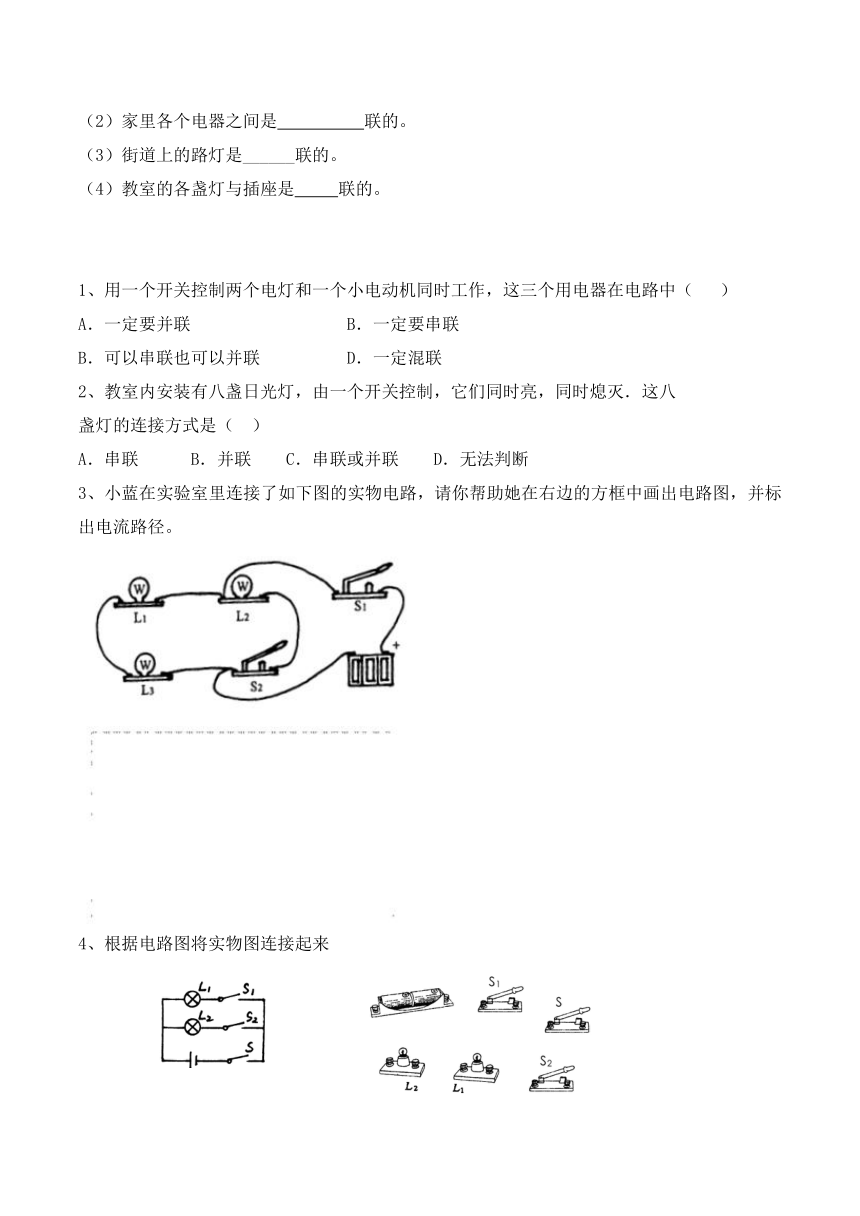

一串串節日彩燈，是 聯的。
家里各個電器之間是 聯的。
街道上的路燈是______聯的。
教室的各盞燈與插座是 聯的。
1、用一個開關控制兩個電燈和一個小電動機同時工作，這三個用電器在電路中（ ）
一定要并聯 B．一定要串聯
可以串聯也可以并聯 D．一定混聯
2、教室內安裝有八盞日光燈，由一個開關控制，它們同時亮，同時熄滅．這八
盞燈的連接方式是（ ）
A．串聯 B．并聯 C．串聯或并聯 D．無法判斷
3、小藍在實驗室里連接了如下圖的實物電路，請你幫助她在右邊的方框中畫出電路圖，并標出電流路徑。
4、根據電路圖將實物圖連接起來

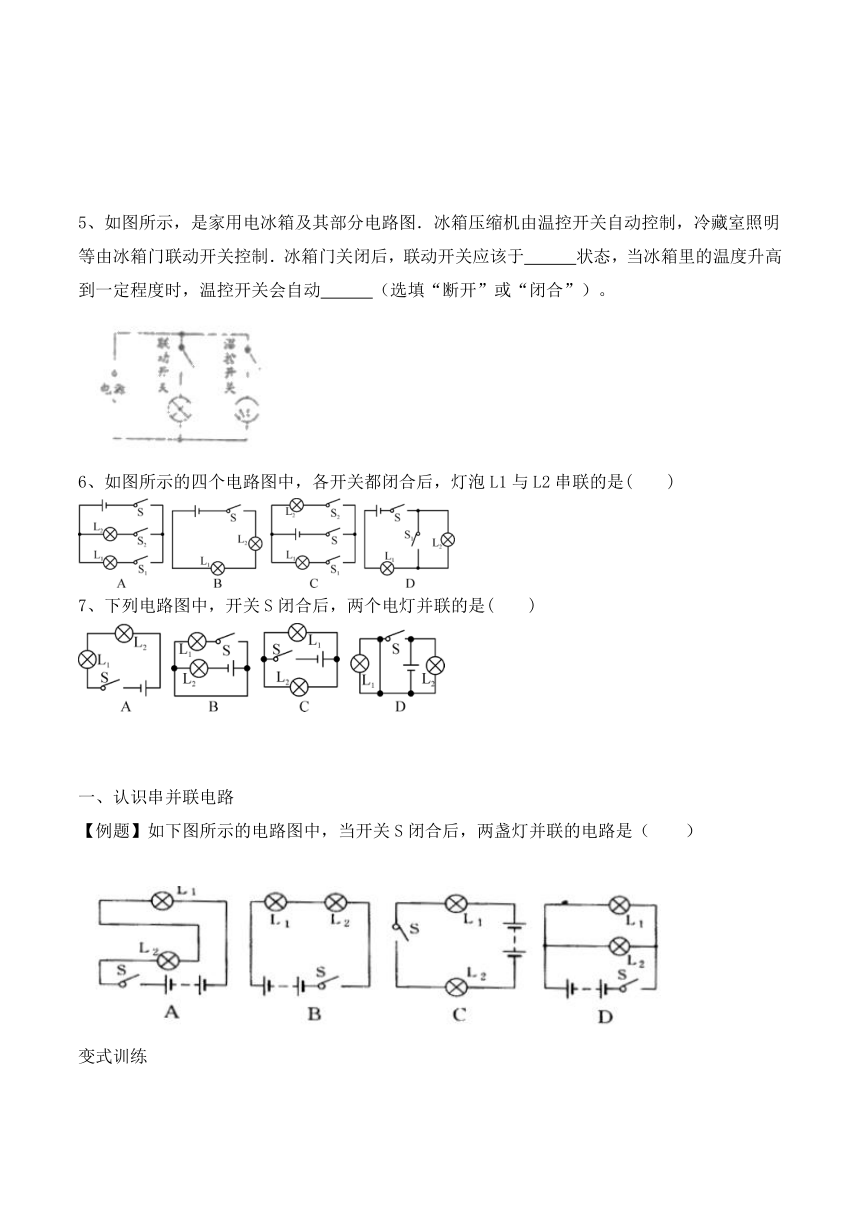

5、如圖所示，是家用電冰箱及其部分電路圖．冰箱壓縮機由溫控開關自動控制，冷藏室照明等由冰箱門聯動開關控制．冰箱門關閉后，聯動開關應該于 狀態，當冰箱里的溫度升高到一定程度時，溫控開關會自動 （選填“斷開”或“閉合”）。

6、如圖所示的四個電路圖中，各開關都閉合后，燈泡L1與L2串聯的是( )
7、下列電路圖中，開關S閉合后，兩個電燈并聯的是( )
認識串并聯電路
【例題】如下圖所示的電路圖中，當開關S閉合后，兩盞燈并聯的電路是（ ）
變式訓練

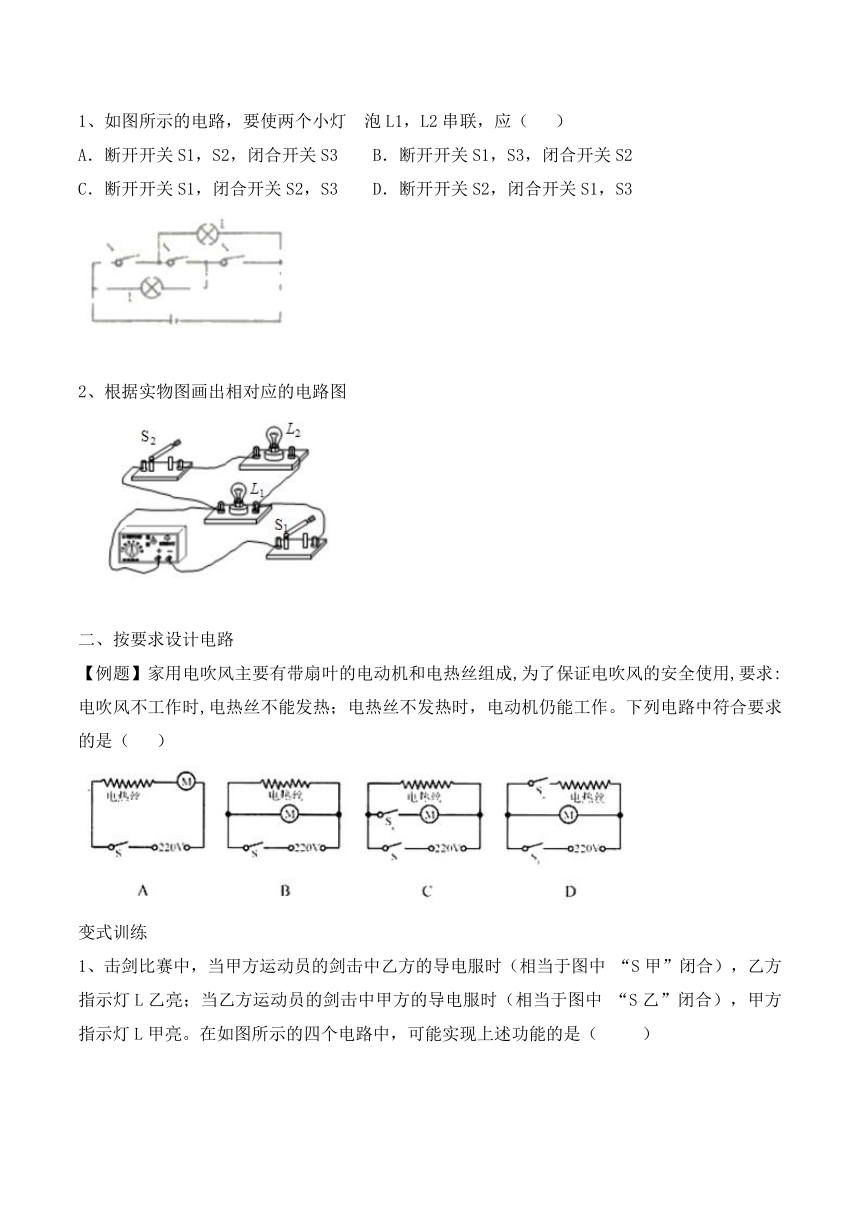

1、如圖所示的電路，要使兩個小燈 泡L1，L2串聯，應（ ）
A．?dāng)嚅_開關S1，S2，閉合開關S3 B．?dāng)嚅_開關S1，S3，閉合開關S2
C．?dāng)嚅_開關S1，閉合開關S2，S3 D．?dāng)嚅_開關S2，閉合開關S1，S3
2、根據實物圖畫出相對應的電路圖

按要求設計電路
【例題】家用電吹風主要有帶扇葉的電動機和電熱絲組成,為了保證電吹風的安全使用,要求:電吹風不工作時,電熱絲不能發熱；電熱絲不發熱時，電動機仍能工作。下列電路中符合要求的是（ ）
變式訓練
1、擊劍比賽中，當甲方運動員的劍擊中乙方的導電服時（相當于圖中 “S甲”閉合），乙方指示燈L乙亮；當乙方運動員的劍擊中甲方的導電服時（相當于圖中 “S乙”閉合），甲方指示燈L甲亮。在如圖所示的四個電路中，可能實現上述功能的是（　 　）
2、現有兩節干電池、紅燈L1、綠燈L2、電鈴、開關S1、S2等器材，設計電路．要求：S1閉合、S2斷開時，紅燈亮電鈴響，綠燈不亮；S1斷開、S2閉合時，綠燈亮電鈴響，紅燈不亮．先畫出電路圖，再把實物圖14連接起來．
圖14
一、填空題
1．如圖1所示，要使兩燈串聯，應閉合開關________，閉合________時兩燈并聯，同時閉合________是不允許的．
2．如圖2所示電路圖，當開關S1、S2、S3都閉合時，燈L1、L2、L3是________聯，其中開關S1控制________燈，S2控制________燈，S3控制________燈．
圖1 圖2 圖3
3．圖3所示電路中a、b、c、d是四個接線柱，若用導線將接線柱_______連接時，出現短路現象；若使電燈L1、L2、L3并聯，應用導線連接接線柱_______和_______；若使L1、L3并聯，應用導線連接接線柱_______；若使L2、L3串聯，應用導連接接線柱_______．
4．如圖4所示，燈L1與L2是_______聯的，當開關S斷開時，燈L1與燈L2______熄滅．
圖4 圖5 圖6 圖7
5．如圖5所示，燈L1與燈L2是________聯，當只閉合開關S1時，燈________亮，燈________不亮．當開當S1、S2都閉合時，燈________亮．
6．在圖6所示的電路中，若使燈泡L1、L2串聯在電源上，應使接點________相連，若使L1、L2并聯應使接點________相連．
7．在圖7電路中，下列說法中正確的是 ( )
A．當S1和S2都斷開時，L1、L2、L3是串聯 B．當S1和S2都閉合時，L1、L2、L3是并聯
C．當只閉合S1時，L1、L2、L3是并聯 D．當只閉合S2時，L1、L2、L3是串聯
8.如圖所示，燈泡L1，L2屬于并聯接法的是（　　）
A.B.C.D.
9.在如下圖所示電路中，開關S閉合后，三盞燈屬于串聯的電路是：（ ）
A. B. C. D.
10.小聰家里有一臺透明門的電冰箱，當他打開冰箱門時，冰箱內的燈就亮；當他關閉冰箱門時，冰箱內的燈就熄滅，但壓縮機依然工作。小聰斷定冰箱門上有一個開關S，下面小聰?shù)呐袛嘀姓_的是（ ）
A．冰箱內的照明燈和壓縮機串聯
B．冰箱內的照明燈和壓縮機并聯，開關S在干路上
C．冰箱內的照明燈和壓縮機并聯，開關S和照明燈串聯
D．冰箱內的照明燈和壓縮機并聯，開關S和壓縮機串聯
11.在“組成串聯電路”的學生實驗中，如圖9所示，當開關S閉合時，燈L1和L2均不亮．某同學用一根導線去檢查電路的故障：他將導線先并接在燈L1兩端時發現燈L2亮，燈L1不亮；然后并接在燈L2兩端時發現兩燈均不亮．由此可以判斷 ( )
A．燈L1短路 B．燈L1斷路 C．燈L2短路 D．燈L2斷路
12.如圖10所示電路，下列說法中正確的是 ( )
A．S1、S3斷開，S2閉合，L1、L2串聯 B．S2斷開，S1、S3閉合，L1、L2串聯
C．S1、S2閉合，S3斷開，L2發光 D．S1、S2、S3均閉合，L1、L2都發光
圖9 圖10
13.根據實物圖11的連接圖，畫出電路圖．
圖11
14、根據電路圖12將實物圖連接起來
圖12
15、根據圖13甲所示的電路圖，將實物圖(圖乙)中未連接的地方連起來(連線不交叉)．
圖13
