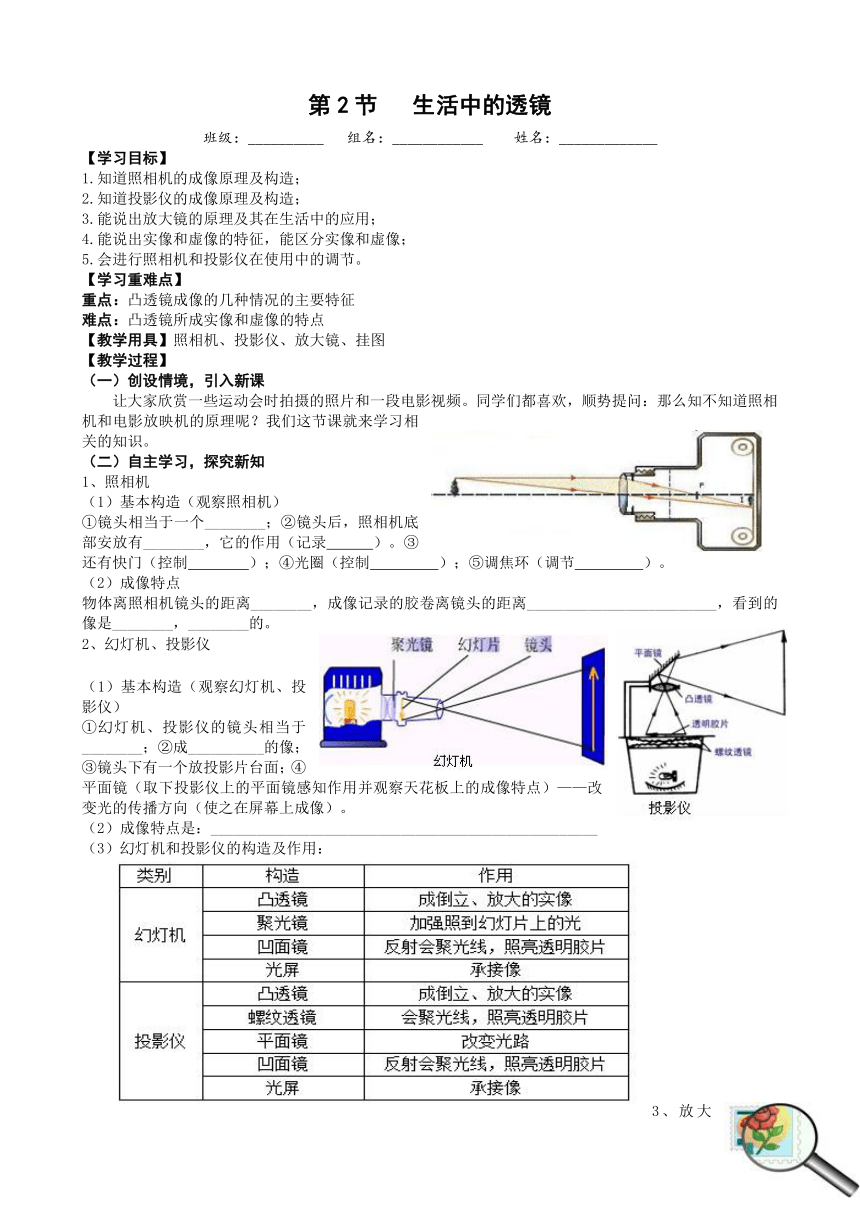

第2節 生活中的透鏡
班級：__________ 組名：____________ 姓名：_____________
【學習目標】
1.知道照相機的成像原理及構造；
2.知道投影儀的成像原理及構造；
3.能說出放大鏡的原理及其在生活中的應用；
4.能說出實像和虛像的特征，能區分實像和虛像；
5.會進行照相機和投影儀在使用中的調節。
【學習重難點】
重點：凸透鏡成像的幾種情況的主要特征
難點：凸透鏡所成實像和虛像的特點
【教學用具】照相機、投影儀、放大鏡、掛圖
【教學過程】
創設情境，引入新課
讓大家欣賞一些運動會時拍攝的照片和一段電影視頻。同學們都喜歡，順勢提問：那么知不知道照相機和電影放映機的原理呢？我們這節課就來學習相關的知識。
自主學習，探究新知
1、照相機
（1）基本構造（觀察照相機）
①鏡頭相當于一個________；②鏡頭后，照相機底部安放有________，它的作用（記錄 ）。③還有快門（控制 ）；④光圈（控制 ）；⑤調焦環（調節 ）。
（2）成像特點
物體離照相機鏡頭的距離________，成像記錄的膠卷離鏡頭的距離_________________________，看到的像是________，________的。
2、幻燈機、投影儀
（1）基本構造（觀察幻燈機、投影儀）
①幻燈機、投影儀的鏡頭相當于________；②成__________的像；③鏡頭下有一個放投影片臺面；④平面鏡（取下投影儀上的平面鏡感知作用并觀察天花板上的成像特點）——改變光的傳播方向（使之在屏幕上成像）。
成像特點是：___________________________________________________
幻燈機和投影儀的構造及作用：

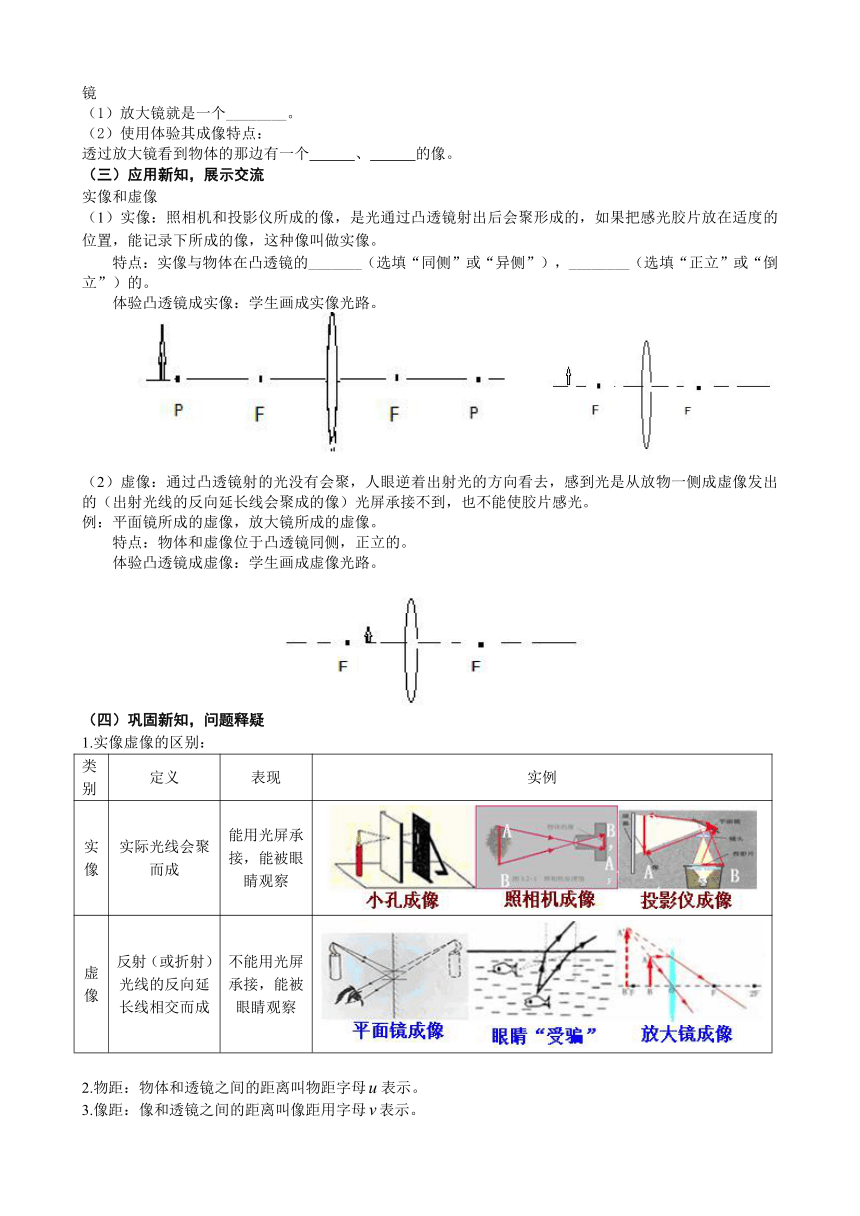

3、放大鏡
（1）放大鏡就是一個________。
（2）使用體驗其成像特點：
透過放大鏡看到物體的那邊有一個 、 的像。
（三）應用新知，展示交流
實像和虛像
（1）實像：照相機和投影儀所成的像，是光通過凸透鏡射出后會聚形成的，如果把感光膠片放在適度的位置，能記錄下所成的像，這種像叫做實像。
特點：實像與物體在凸透鏡的_______（選填“同側”或“異側”），________（選填“正立”或“倒立”）的。
體驗凸透鏡成實像：學生畫成實像光路。
（2）虛像：通過凸透鏡射的光沒有會聚，人眼逆著出射光的方向看去，感到光是從放物一側成虛像發出的（出射光線的反向延長線會聚成的像）光屏承接不到，也不能使膠片感光。
例：平面鏡所成的虛像，放大鏡所成的虛像。
特點：物體和虛像位于凸透鏡同側，正立的。
體驗凸透鏡成虛像：學生畫成虛像光路。
（四）鞏固新知，問題釋疑
1.實像虛像的區別：
類別 定義 表現 實例
實像 實際光線會聚而成 能用光屏承接，能被眼睛觀察
虛像 反射（或折射）光線的反向延長線相交而成 不能用光屏承接，能被眼睛觀察
2.物距：物體和透鏡之間的距離叫物距字母表示。
3.像距：像和透鏡之間的距離叫像距用字母表示。
（五）課堂小結，盤點收獲
照相機成 像
投影儀成 像 (
生活中的凸透鏡應用　
)
放大鏡成 像
（六）當堂檢測，鞏固拓展
1、在圖的照相機、反光鏡、放大鏡、投影儀四個光學儀器中，與其它三個成像原理不同的是（　　）
2、關于實像和虛像，下列說法正確的是（　　）
A．實像能用光屏呈接到，虛像不能
B．虛像是人的幻覺，并沒有光線進入人眼，實像則相反
C．實像一定是由光的折射現象形成的，虛像一定是由光的反射現象形成的
D．實像有放大的也有縮小的，而虛像都是放大的
3、下面是對凸透鏡成像的說法，其中正確的是( )
A．凸透鏡只能成實像 B．凸透鏡只能成虛像
C．凸透鏡只能成放大的像 D．凸透鏡既能成實像，又能成虛像
4、教室里用投影儀放映課件時，銀幕上出現了正常畫面，若有一只小蟲正好落在投影儀的鏡頭上，此時對畫面的影響是（　　）
A．畫面變得模糊 B．畫面稍微變暗了一些
C．畫面上出現該小蟲清晰的像 D．畫面上出現該小蟲的像，但不清晰
5、關于透鏡，下列說法中不正確的是（ ）
A．照相機的鏡頭相當于一個凸透鏡 B．用凸透鏡可以看清物體的細小之處
C．凸透鏡和凹透鏡都有兩個焦點 D．光線通過凸透鏡后會聚到主軸上的點一定是焦點
6、如圖所示，甲、乙分別是小艷和小亮利用某眼鏡觀察到的課本上“物理”字的像。關于上述兩種情況中所觀察到的像或用到的光學儀器，下列說法正確的是（ ）
A．甲圖中的像一定是虛像，像的位置可能在小艷的眼睛和透鏡之間
B．甲圖中的像可能是實像，像的位置可能在小明的眼睛和透鏡之間
C．乙圖中的像一定是虛像，該眼鏡是近視鏡
D．乙圖中的像可能是實像，該眼鏡是老花鏡
7、下列事例中，能看到物體實像的是（　　）
A．在岸邊看到水中游動的魚 B．在電影院看到銀幕上的畫面
C．通過放大鏡看報紙上的字
D．在水中通過潛望鏡看到水面上的景物
放映幻燈片時,要想在屏幕上出現“F”,幻燈片正確的放法應該是（ ）
9、投影儀中投影片上的字或畫相當于______,他通過凸透鏡成像時,得到的一個倒立、______的________像.我們所看到的像是正立的,是應為投影片是______(選擇"正"或"倒")放的
10、在透明塑料片下壓著一張報紙，塑料片上有一水滴，透過水滴看到報紙上的字比旁邊的字_______
(填“大”或“小”)，這說明此時的水滴相當于一個____________鏡，它成的是__________、_________、
_______像。
11、如圖甲所示是現代城市很多路口安裝的監控攝像頭，它可以拍下違章行駛或發生交通事故時的現場照片。攝像頭的鏡頭相當于一個 透鏡，它的工作原理與 （選填“照相機”、“投影儀”或“放大鏡”）相似。如圖乙和丙是一輛汽車經過路口時與一輛自行車相撞后被先后拍下的兩張照片，由圖可以看出汽車是逐漸 （選填“靠近”或“遠離”）攝像頭。
12、如圖所示是上課經常使用的投影儀，請按要求回答．
(1)平面鏡的作用是：________________________________。
(2)燈泡的作用是：__________________________________。
若在屏幕上的像比較模糊(與投影片無關)，調整方法是：
_________________。
13、現有5種光學元件：平面鏡、凹面鏡、凸面鏡、凹透鏡、凸透鏡，把下列器材所使用的上述光學元件填入相應的空格內。
潛望鏡： 手電筒：
幻燈機： 放大鏡：
照相機： 汽車后視鏡：
完成下列光路圖
（八）教學反思
