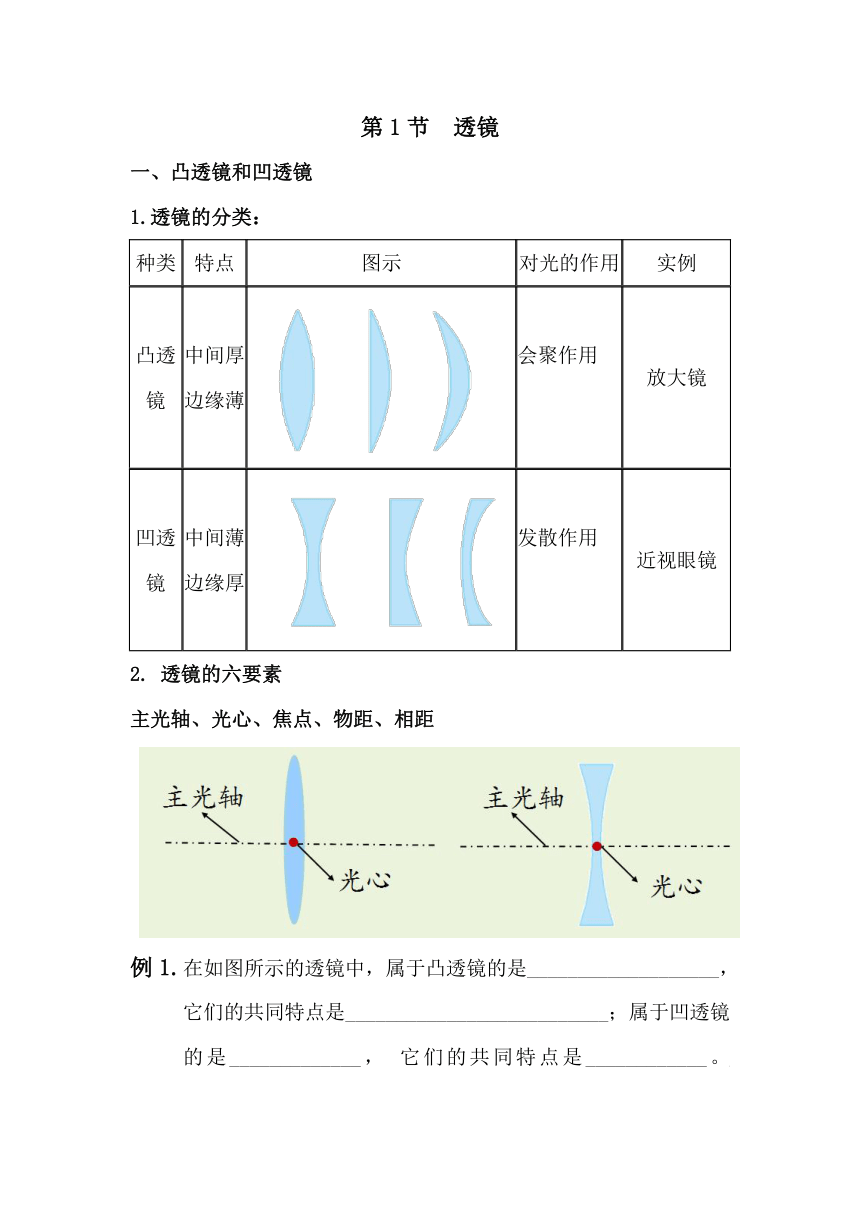

第1節 透鏡
一、凸透鏡和凹透鏡
1.透鏡的分類：
種類 特點 圖示 對光的作用 實例
凸透鏡 中間厚邊緣薄 會聚作用 放大鏡
凹透鏡 中間薄邊緣厚 發散作用 近視眼鏡
2. 透鏡的六要素
主光軸、光心、焦點、物距、相距
在如圖所示的透鏡中，屬于凸透鏡的是___________________，它們的共同特點是__________________________；屬于凹透鏡的是_____________， 它們的共同特點是____________。
A B C D E

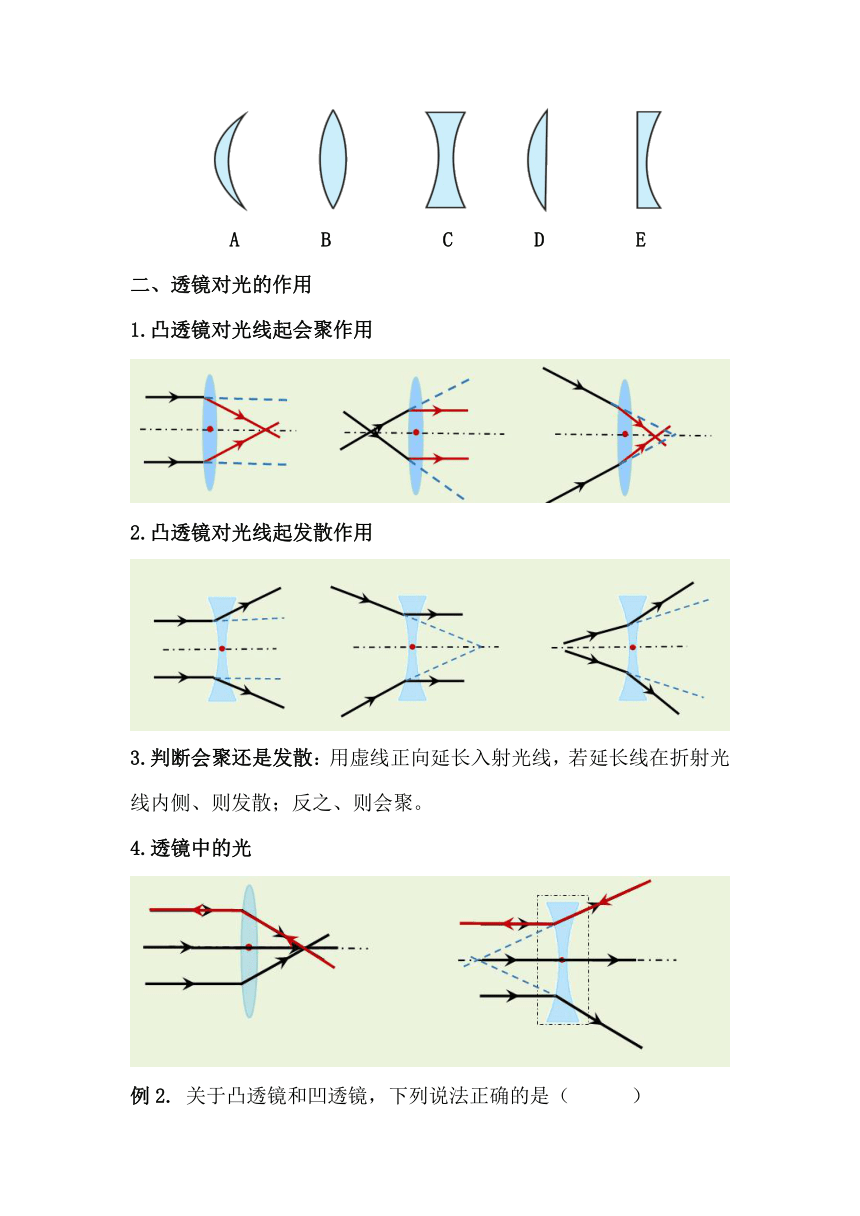

二、透鏡對光的作用
1.凸透鏡對光線起會聚作用
2.凸透鏡對光線起發散作用
3.判斷會聚還是發散：用虛線正向延長入射光線，若延長線在折射光線內側、則發散；反之、則會聚。
4.透鏡中的光
例2. 關于凸透鏡和凹透鏡，下列說法正確的是（ ）
A. 任何光通過凹透鏡都是發散的
B. 任何光通過凸透鏡都是會聚的
C. 只有平行于主光軸的光通過凸透鏡才會會聚
D. 凹透鏡對光有發散作用
三、焦點和焦距
1. 凸透鏡的焦點與焦距
(1)平行于主光軸的光線通過凸透鏡后會聚于主光軸上的一點，這個點叫做凸透鏡的焦點（F）。
(2)凸透鏡有兩個焦點
(3)焦點到凸透鏡光心的距離叫做焦距( f )
2.凹透鏡的焦點、焦距
(1)平行于主光軸的光線通過凹透鏡后發散，發散光線的反向延長線相交于主光軸上，它不是實際光線的會聚點，叫虛焦點(F)。
（2）凹透鏡有兩個虛焦點
（3）虛焦點到凹透鏡光心的距離叫做焦距( f )。
例3. ________于凸透鏡主光軸的光通過凸透鏡后會聚在主光軸上的一點，這個點叫做凸透鏡的焦點。凸透鏡的焦點有_______個。焦點到凸透鏡光心的距離叫做__________。把點光源放在凸透鏡的_________處，通過凸透鏡后的光會成為一束平行光 。_______________就是根據這一原理制成的。
四、透鏡的三條特殊光路
通過光心的光 ②平行于主光軸的 ③通過焦點的光經
經凸透鏡后，傳 光經凸透鏡后， 凸透鏡后，折射光
播方向不變 。 折射光線過焦點。 平行于主光軸
①通過光心的光經凹透鏡后，傳播方向不變。
②平行于主光軸的光經凹透鏡后，折射光的反向延長線過凹透鏡的虛焦點。
③射向凹透鏡的光，如果其延長線通過虛焦點，則經凹透鏡折射后平行于主光軸射出。
例4.如圖所示，F(xiàn)是透鏡的焦點，其中正確的光路圖是（ ）
例5.完成下列光路圖
例6. 一束光通過透鏡的光路如下圖所示，其中正確的一幅是（ ）
A B C D
