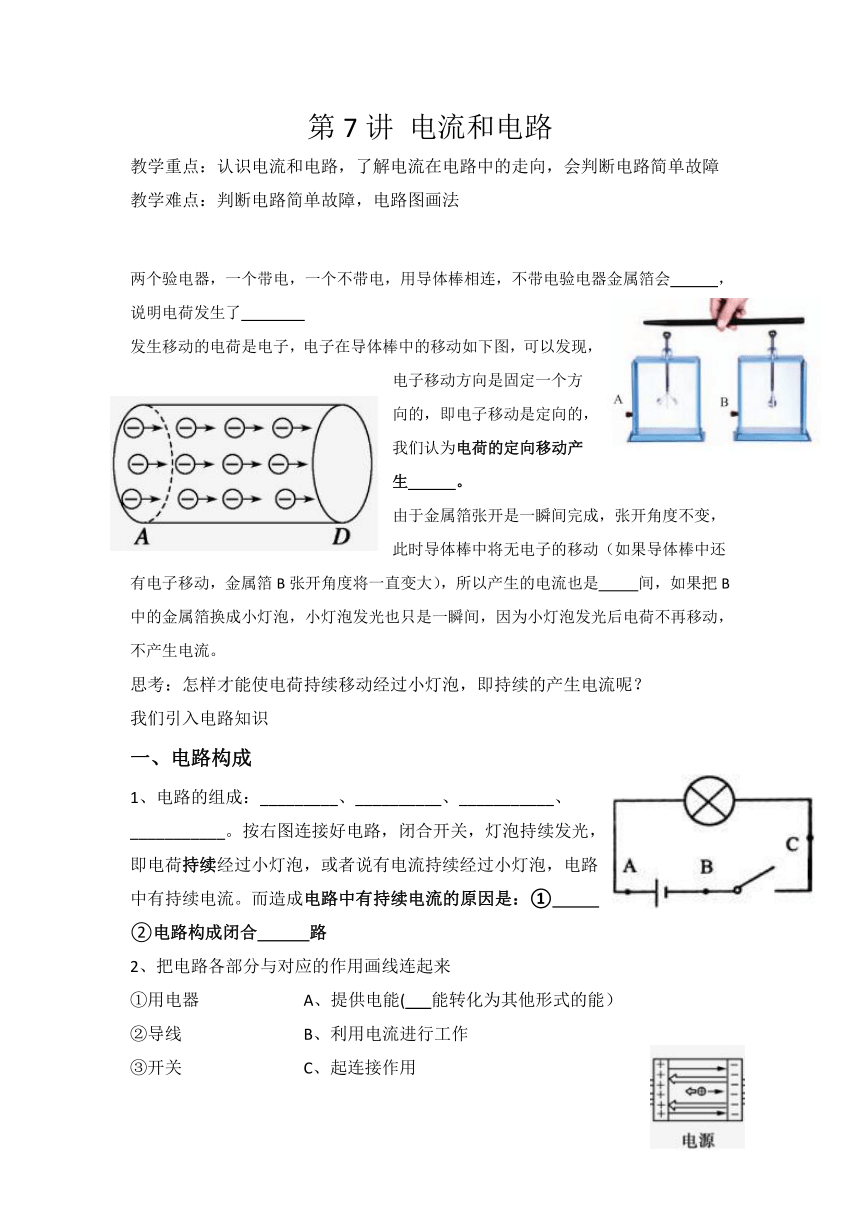

第7講 電流和電路
教學重點：認識電流和電路，了解電流在電路中的走向，會判斷電路簡單故障
教學難點：判斷電路簡單故障，電路圖畫法
兩個驗電器，一個帶電，一個不帶電，用導體棒相連，不帶電驗電器金屬箔會 ，說明電荷發生了
發生移動的電荷是電子，電子在導體棒中的移動如下圖，可以發現，電子移動方向是固定一個方向的，即電子移動是定向的，我們認為電荷的定向移動產生 。
由于金屬箔張開是一瞬間完成，張開角度不變，此時導體棒中將無電子的移動（如果導體棒中還有電子移動，金屬箔B張開角度將一直變大），所以產生的電流也是 間，如果把B中的金屬箔換成小燈泡，小燈泡發光也只是一瞬間，因為小燈泡發光后電荷不再移動，不產生電流。
思考：怎樣才能使電荷持續移動經過小燈泡，即持續的產生電流呢？
我們引入電路知識
一、電路構成
1、電路的組成：_________、__________、___________、___________。按右圖連接好電路，閉合開關，燈泡持續發光，即電荷持續經過小燈泡，或者說有電流持續經過小燈泡，電路中有持續電流。而造成電路中有持續電流的原因是：① ②電路構成閉合 路
2、把電路各部分與對應的作用畫線連起來
①用電器　　 A、提供電能( 能轉化為其他形式的能）
②導線　　 　 B、利用電流進行工作
③開關　　 　 C、起連接作用
④電源　　 　 D、連通或切斷電路
電源有正負兩極，電源的正極帶許多正電荷，負極帶許多 電荷

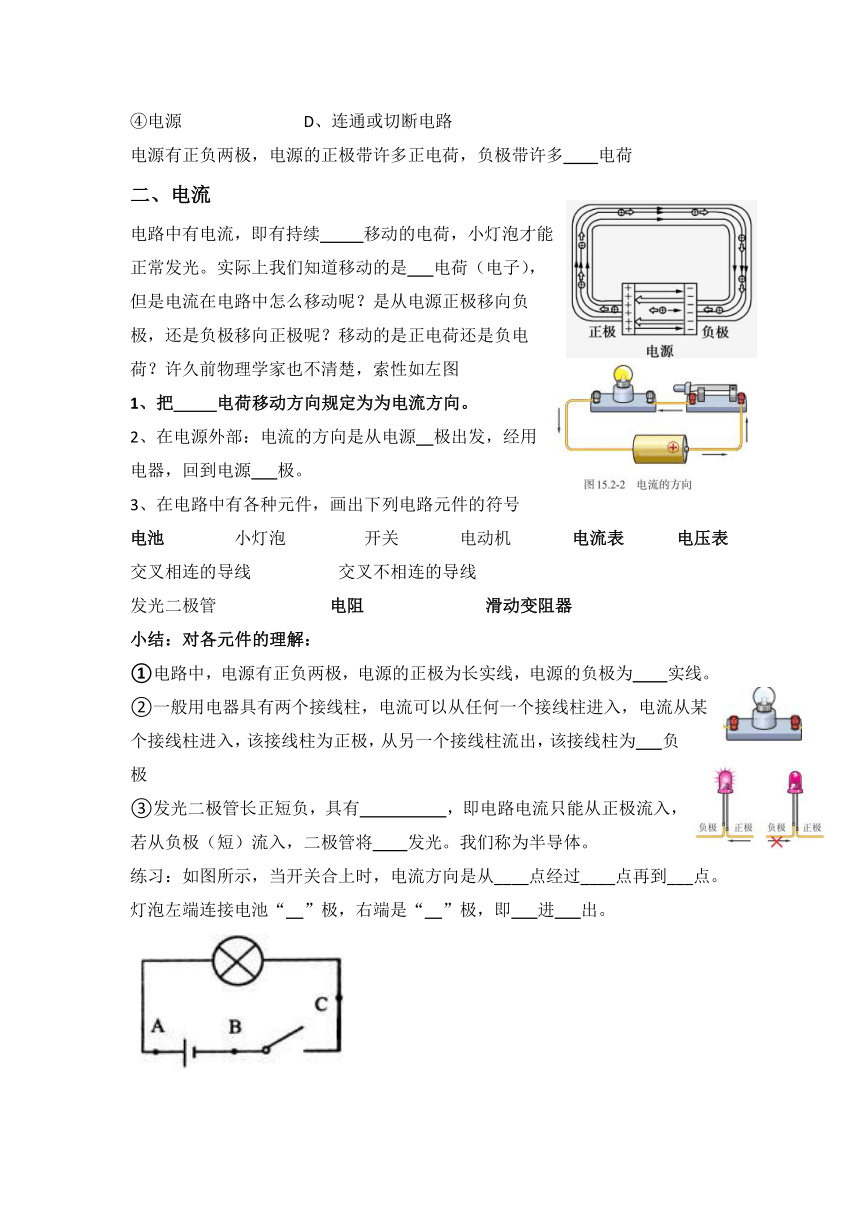

二、電流
電路中有電流，即有持續 移動的電荷，小燈泡才能正常發光。實際上我們知道移動的是 電荷（電子），但是電流在電路中怎么移動呢？是從電源正極移向負極，還是負極移向正極呢？移動的是正電荷還是負電荷？許久前物理學家也不清楚，索性如左圖
把 電荷移動方向規定為為電流方向。
2、在電源外部：電流的方向是從電源 極出發，經用電器，回到電源 極。
3、在電路中有各種元件，畫出下列電路元件的符號
電池 小燈泡 開關 電動機 電流表 電壓表
交叉相連的導線 交叉不相連的導線
發光二極管 電阻 滑動變阻器
小結：對各元件的理解：
①電路中，電源有正負兩極，電源的正極為長實線，電源的負極為 實線。
②一般用電器具有兩個接線柱，電流可以從任何一個接線柱進入，電流從某個接線柱進入，該接線柱為正極，從另一個接線柱流出，該接線柱為 負極
③發光二極管長正短負，具有 ，即電路電流只能從正極流入，若從負極（短）流入，二極管將 發光。我們稱為半導體。
練習：如圖所示，當開關合上時，電流方向是從____點經過____點再到___點。燈泡左端連接電池“ ”極，右端是“ ”極，即 進 出。
④電路中，斷開開關， 電流通過；取走電源，閉合開關， 電流通過
電路圖
用電路元件符號代替實物圖，通導線連接表示為電路圖，方便分析電路。
畫電路圖的方法及其注意事項
（1）先找到電源的 極，畫出電源；
（2）電路元件的符號要用統一 的電路符號。
（3）電路圖中元件的連接順序要與實物圖中的順序一一 。
（4）電路圖最好呈長方形，導線要 平 直，大小比例要適中，各元件要均勻分布在各邊，除滑動變阻器外，其他元件不要畫在 處。
（5）交叉連接的導線，在連接處畫一個 。
(
兩導線不干擾
)
四、電路圖電流走向
如左圖，在電路圖中用箭頭表示電路電流走向，從電源正極開始標箭頭，一條導線（橫或豎）上應至少有一個箭頭。
五、判斷電路的各種狀態
1、通路 電路接通，電流 通過各處，也叫 路。
2、斷路 電路導線 ，或者用電器 ，導致電流無法通過該處
3、短路 電流不經用電器，直接回到
4、短接 電流不經過某個用電器，通過 把某個用電器
