授課題目 1.1磁場對通電導線的作用力(1)
教學目標 1.知道什么是安培力，會推導安培力公式F=BILsinθ。 2.知道左手定則的內容，并會用它判斷安培力的方向。
重點難點 重點:知道什么是安培力，會推導安培力公式F=BILsinθ。 難點：知道左手定則的內容，并會用它判斷安培力的方向。
考綱要求 1級
一、安培力的方向 （1）改變電流的方向 現象：導體向相反的方向運動。 （2）調換磁鐵兩極的位置來改變磁場方向 現象：導體又向相反的方向運動。 通過上述現象分析得出結論：安培力的方向和磁場方向、電流方向有關系。安培力的方向既跟磁場方向垂直，又跟電流方向垂直，也就是說，安培力的方向總是垂直于磁感線和通電導線所在的平面。 通電直導線所受安培力的方向和磁場方向、電流方向之間的關系，可以用左手定則來判定：左手定則：伸開左手，使大拇指跟其余四個手指垂直，并且都和手掌在一個平面內，把手放入磁場中，讓磁感線____________，并使四指指向___________，這時拇指所指的方向就是通電導線在磁場中所受安培力的方向。 例：如圖，兩根靠近的平行直導線通入方向相同的電流時，它們相互間的作用力的方向如何 說明：分析通電導線在磁場中的受力時，要先確定導線所在處的磁場方向，然后根據左手定則確定通電導線的受力方向。電流產生的磁場是什么樣的呢？請利用右手螺旋定則判定，電流處在電流產生的磁場中，電流所受的安培力方向利用左手定則判定。反過來要分析電流所受的安培力方向，應該怎么分析呢？如果通電電流方向相反時，兩個電流的受力情況呢？ 通過分析可知：電流的方向相同時兩平行導線相互靠近。 電流的方向相反時兩平行導線相互遠離。 二、安培力的大小 通過第二節課的學習，我們已經知道，垂直于磁場B放置的通電導線L，所通電流為I時，它在磁場中受到的安培力F=BIL 當磁感應強度B的方向與導線平行時，導線受力為零。 問題：當磁感應強度B的方向與導線方向成夾角θ時，導線受的安培力多大呢？將磁感應強度B分解為與導線垂直的分量和與導線平行的分量，則，因不產生安培力，導線所受安培力是產生的，故安培力計算的一般公式為： 注意：如圖所示當導線與磁場垂直時，彎曲導線的有效長度L等于連接兩端點直線的長度，相應的電流沿L由始端流向末端。 課堂檢測： 典題強化1. 典題強化2.長L=0.15 m的導體棒置于磁感應強度B=1.0×10-2 T的勻強磁場中,使導體棒和磁場方向垂直,如圖所示,若導體棒中的電流I=2.0 A,方向向左,則導體棒受到的安培力大小F=___ N,安培力的方向?yàn)樨Q直向___(選填“上”或“下”). 例一、如圖所示，長度為L=10cm的一段直導線ab，與磁場方向垂直放置在磁感應強度的勻強磁場中.今在導線中通以I=10A的電流，方向從b流向a.導線繞固定點O轉動（設） ，由圖中位置在紙面內按順時針方向轉過60°角時，求： （1）導線受到的安培力的大小和方向； （2）如果在ab所在的豎直面上， 從圖中位置繞O點轉動，由紙面向紙面外轉30°角時，情況又如何 集體研討記錄
課堂檢測（檢）
課堂記錄及課下安排（用）
教學反思

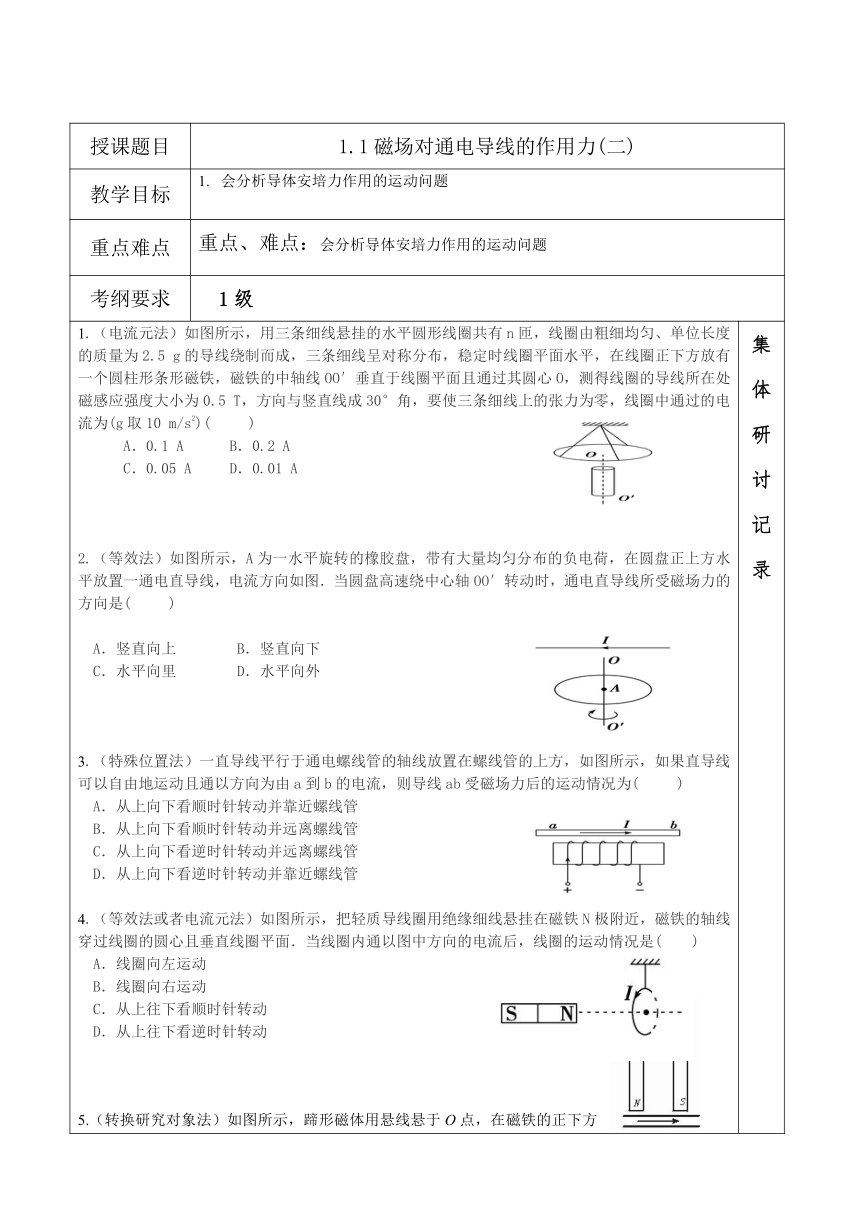

授課題目 1.1磁場對通電導線的作用力(二)
教學目標 會分析導體安培力作用的運動問題
重點難點 重點、難點：會分析導體安培力作用的運動問題
考綱要求 1級
1.（電流元法）如圖所示，用三條細線懸掛的水平圓形線圈共有n匝，線圈由粗細均勻、單位長度的質量為2.5 g的導線繞制而成，三條細線呈對稱分布，穩定時線圈平面水平，在線圈正下方放有一個圓柱形條形磁鐵，磁鐵的中軸線OO′垂直于線圈平面且通過其圓心O，測得線圈的導線所在處磁感應強度大小為0.5 T，方向與豎直線成30°角，要使三條細線上的張力為零，線圈中通過的電流為(g取10 m/s2)(　 　) A．0.1 A B．0.2 A C．0.05 A D．0.01 A 2.（等效法）如圖所示，A為一水平旋轉的橡膠盤，帶有大量均勻分布的負電荷，在圓盤正上方水平放置一通電直導線，電流方向如圖．當圓盤高速繞中心軸OO′轉動時，通電直導線所受磁場力的方向是(　 　) A．豎直向上 B．豎直向下 C．水平向里 D．水平向外 3.（特殊位置法）一直導線平行于通電螺線管的軸線放置在螺線管的上方，如圖所示，如果直導線可以自由地運動且通以方向?yàn)橛蒩到b的電流，則導線ab受磁場力后的運動情況為(　 　) A．從上向下看順時針轉動并靠近螺線管 B．從上向下看順時針轉動并遠離螺線管 C．從上向下看逆時針轉動并遠離螺線管 D．從上向下看逆時針轉動并靠近螺線管 4.（等效法或者電流元法）如圖所示，把輕質導線圈用絕緣細線懸掛在磁鐵N極附近，磁鐵的軸線穿過線圈的圓心且垂直線圈平面．當線圈內通以圖中方向的電流后，線圈的運動情況是(　　) A．線圈向左運動 B．線圈向右運動 C．從上往下看順時針轉動 D．從上往下看逆時針轉動 5.（轉換研究對象法）如圖所示，蹄形磁體用懸線懸于O點，在磁鐵的正下方有一水平放置的長直導線，當導線中通以由左向右的電流時，蹄形磁鐵的運動情況將是（ ） A．靜止不動 B．向紙外平動 C．N極向紙外，S極向紙內轉動 D．N極向紙內，S極向紙外轉動 6.（結論法）兩條導線互相垂直，但相隔一小段距離，其中ab固定，cd可以自由活動，當通以如圖所示電流后，cd導線將（　） A.順時針方向轉動，同時靠近ab B.逆時針方向轉動，同時離開ab C.順時針方向轉動，同時離開ab D.逆時針方向轉動，同時靠近ab 【課堂檢測】 1．（多選）如圖所示，在光滑水平面上一輕質彈簧將擋板和一條形磁鐵連接起來，此時磁鐵對水平面的壓力為FN1，現在磁鐵左上方位置固定一導體棒，當導體棒中通以垂直紙面向里的電流后，磁鐵對水平面的壓力為FN2，則以下說法正確的是( ) A．彈簧長度將變長 B．彈簧長度將變短 C．FN1>FN2 D．FN1課堂檢測（檢）
課堂記錄及課下安排（用）
教學反思
授課題目 1.1磁場對通電導線的作用力(三)
教學目標 會根據安培定則判斷磁感應強度，共會用左手定則它判斷安培力的方向。 會分析導體安培力作用的運動問題
重點難點 重點：會根據安培定則判斷磁感應強度，共會用左手定則它判斷安培力的方向。 難點：安培力與力學綜合應用
考綱要求 1級
磁電式電流表 （1）電流表主要由哪幾部分組成的？ （2）為什么電流表可測出電流的強弱和方向？ （3）電流表中磁場分布有何特點呢？為何要如此分布？ （4）磁電式儀表的優缺點是什么？ 做一做：旋轉的液體 液體為什么會旋轉？旋轉的方向該如何判定？ 練習：實驗室經常使用的電流表是磁電式儀表。這種電流表的構造如圖甲所示，蹄形磁鐵和鐵芯間的磁場是均勻地輻向分布的，讓線圈通以如乙圖所示的穩恒電流（b端電流方向垂直紙面向內）。下列說法正確的是（ ） A．當線圈在如圖乙所示的位置時，b端受到的安培力方向向上 B．線圈轉動時，螺旋彈簧被扭動，阻礙線圈轉動 C．線圈通過的電流越大，指針偏轉角也越大 D．電流表表盤刻度是均勻的 例三、質量、長度的通電細桿置于傾角的平行放置的導軌上，導軌的寬度，桿與導軌間的動摩擦因素，磁感應強度的勻強磁場與導軌平面垂直且方向向下，如圖所示．現調節滑動變阻器的滑片，試求：為使桿靜止，通過桿的電流范圍為多少？（取） 跟1.如圖三根相互平行的固定長直導線L1、L2和L3兩兩等距，均通有電流I，L1中電流方向于L2中的相同，與L3中相反。下列說法正確的是（　　） A．L1所受磁場作用力的方向與L2、L3所在平面垂直 B．L3所在處磁場的方向水平向左 C．L1、L2和L3單位長度所受的磁場作用力大小之比為1：1： D．L1、L2和L3單位長度所受的磁場作用力大小之比為：：1 例二、如圖1所示，兩根光滑平行導軌水平放置，間距為L，其間有豎直向下的勻強磁場，磁感應強度為B.垂直于導軌水平對稱放置一根均勻金屬棒．從t＝0時刻起，棒上有如圖2所示的持續交變電流I，周期為T，最大值為Im，圖1中I所示方向?yàn)殡娏髡较颍畡t金屬棒 A．一直向右移動 B．速度隨時間周期性變化 C．受到的安培力大小不隨時間而變化 D．受到的安培力在一個周期內做正功 《配7》如圖所示為電流天平，它的右臂掛著矩形線圈，匝數為n，線圈的水平邊長為L，處于勻強磁場內，磁感應強度大小為B，方向與線圈平面垂直。當線圈中通過方向如圖所示的電流I時，調節砝碼使兩臂達到平衡，然后使電流反向，大小不變，這時為使天平兩臂再達到新的平衡，則需（ ） A．在天平右盤中增加質量的砝碼 B．在天平右盤中增加質量的砝碼 C．在天平左盤中增加質量的砝碼 D．在天平左盤中增加質量的砝碼 《配6》如圖，等邊三角形線框LMN由三根相同的導體棒連接而成，固定于勻強磁場中，線框平面與磁感應強度方向垂直，線框頂點M、N與直流電源兩端相接，已如導體棒MN受到的安培力大小為F，則線框LMN受到的安培力的大小為（ ） A.2F B.1.5F C.0.5F D.0 集體研討記錄
課堂檢測（檢）
課堂記錄及課下安排（用）
教學反思
授課題目 1.1磁場對通電導線的作用力(習題課)
教學目標 會分析導體安培力作用的運動問題
重點難點 重點、難點：會分析導體安培力作用的運動問題
考綱要求 1級
1．如圖所示，兩根通電直導體棒用四根長度相等的絕緣細線懸掛于O1、O2兩點，已知O1O2連線水平，導體棒靜止時絕緣細線與豎直方向的夾角均為θ，保持導體棒中的電流大小和方向不變，在導體棒所在空間加上勻強磁場后絕緣細線與豎直方向的夾角均增大了相同的角度，下列分析正確的是(　　) A．兩導體棒中的電流方向一定相同 B．所加磁場的方向可能沿x軸正方向 C．所加磁場的方向可能沿z軸正方向 D．所加磁場的方向可能沿y軸負方向 2．在等邊三角形的三個頂點a、b、c處，各有一條長直導線垂直穿過紙面，導線中通有大小相等的恒定電流，方向如圖．過c點的導線所受安培力的方向 A．與ab邊平行，豎直向上 B．與ab邊平行，豎直向下 C．與ab邊垂直，指向左邊 D．與ab邊垂直，指向右邊 3．如圖所示，位于同一水平面上的兩根平行導電導軌，放置在斜向左上方、與水平面成60°角的勻強磁場中．一根通有恒定電流的金屬棒正在導軌上向右做勻速運動，在勻強磁場沿順時針緩慢轉過30°的過程中，金屬棒始終保持勻速運動，則磁感應強度B的大小變化可能是（ ）． A．始終不變 B．始終變小 C．先變大后變小 D．先變小后變大 4．圖中裝置可演示磁場對通電導線的作用．電磁鐵上下兩磁極之間某一水平面內固定兩條平行金屬導軌，L是置于導軌上并與導軌垂直的金屬桿．當電磁鐵線圈兩端a、b，導軌兩端e、f，分別接到兩個不同的直流電源上時，L便在導軌上滑動．下列說法正確的是 A．若a接正極，b接負極，e接正極，f接負極，則L向右滑動 B．若a接正極，b接負極，e接負極，f接正極，則L向右滑動 C．若a接負極，b接正極，e接正極，f接負極，則L向左滑動 D．若a接負極，b接正極，e接負極，f接正極，則L向左滑動 5．如圖所示，用細繩懸掛一矩形導線框且導線框底邊水平，導線框通有逆時針方向的電流（從右側觀察）．在導線框的正下方、垂直于導線框平面有一直導線PQ．原PQ中無電流，現通以水平向右的電流，在短時間內（ ） A．從上往下觀察導線框順時針轉動 B．從上往下觀察導線框向右平移 C．細繩受力會變得比導線框重力大 D．導線框中心的磁感應強度變大 6．如圖所示，有兩根長為L，質量為m的細導體棒a、b；a被水平放置在傾角為45°的光滑斜面上，b被水平固定在與a在同一水平面的另一位置，且a、b平行，它們之間的距離為x，當兩細棒中均通以電流強度為I的同向電流時，a恰能在斜面上保持靜止，則下列關于b的電流在a處產生的磁場的磁感應強度的說法正確的是（　　） A．方向水平向右 B．大小為 C．要使a仍保持靜止，而減小b在a處的磁感應強度，可使b上移 D．若使b下移，a將不能保持靜止 集體研討記錄
課堂檢測（檢）
課堂記錄及課下安排（用）
教學反思
