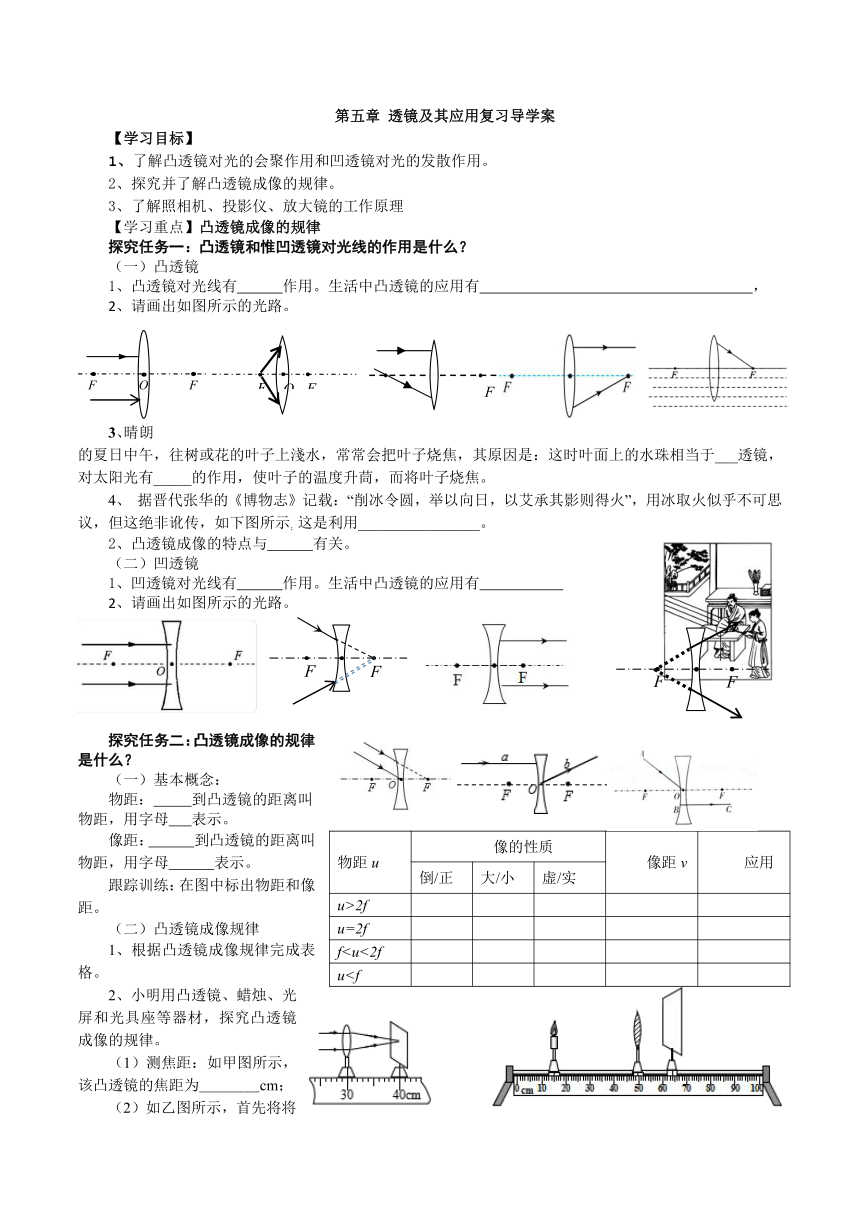

第五章 透鏡及其應用復習導學案
【學習目標】
1、了解凸透鏡對光的會聚作用和凹透鏡對光的發散作用。
2、探究并了解凸透鏡成像的規律。
3、了解照相機、投影儀、放大鏡的工作原理
【學習重點】凸透鏡成像的規律
探究任務一：凸透鏡和惟凹透鏡對光線的作用是什么？
（一）凸透鏡
1、凸透鏡對光線有 作用。生活中凸透鏡的應用有 ，
2、請畫出如圖所示的光路。
3、晴朗的夏日中午，往樹或花的葉子上淺水，常常會把葉子燒焦，其原因是：這時葉面上的水珠相當于___透鏡，對太陽光有_____的作用，使葉子的溫度升茼，而將葉子燒焦。
4、 據晉代張華的《博物志》記載：“削冰令圓，舉以向日，以艾承其影則得火”，用冰取火似乎不可思議，但這絕非訛傳，如下圖所示；這是利用________________。
2、凸透鏡成像的特點與 有關。
（二）凹透鏡
1、凹透鏡對光線有 作用。生活中凸透鏡的應用有
2、請畫出如圖所示的光路。
探究任務二：凸透鏡成像的規律是什么？
（一）基本概念：
物距： 到凸透鏡的距離叫物距，用字母 表示。
物距u 像的性質 像距v 應用
倒/正 大/小 虛/實
u>2f
u=2f
fu像距： 到凸透鏡的距離叫物距，用字母 表示。
跟蹤訓練：在圖中標出物距和像距。
（二）凸透鏡成像規律
1、根據凸透鏡成像規律完成表格。
2、小明用凸透鏡、蠟燭、光屏和光具座等器材，探究凸透鏡成像的規律。
（1）測焦距：如甲圖所示，該凸透鏡的焦距為＿＿＿＿cm；
（2）如乙圖所示，首先將將燭焰、凸透鏡、光屏三者中心調到 ，目的是 。當蠟燭放在光具座15cm刻度處 時，移動光屏，可在光屏上得到一個清晰 、 、的 像，生活中的 就是利用這一原理工作的。若對換蠟燭和光屏的位置，光屏上仍能得到一個 、 、的 像，據此原理，人們制成的光學儀器是 ；
（3）如乙圖所示，把凸透鏡換成焦距為30cm的，保持蠟燭和凸透鏡的位置不變，移動光屏，在光屏上 （選填“能”或“不能”）得到一個清晰的像，原因是 。
（4）如圖乙所示，若將蠟燭和凸透鏡之間放上一個近視眼鏡，要想在光屏上得到清晰的像，應將光屏向 （填“左”或“右”）移動。
（5）隨著實驗的進行，蠟燭越燒越短，這時光屏上的像將向 移動，為了蠟燭成像在光屏的中間，需將凸透鏡向 移動
3、在“探究凸透鏡成像規律”的實驗中，記錄并繪制物距倒數1/u和像距倒數1/u的對應關系如圖，下列判斷正確的是（多選 ）（ ）
A．該凸透鏡的焦距是10cm B．當u=12cm時，在光屏上能得到一個縮小的像
C．當u=20cm時成放大的像．投影儀就是根據這一原理制成的
D．把物體從距凸透鏡12cm處移動到24cm處的過程中，像逐漸變小
4、在做“研究凸透鏡成像規律”的實驗中，當燭焰、凸透鏡及光屏處在如圖所示的位置時，恰能在光屏上得到一個清晰的像，由此可以判斷，他所使用凸透鏡的焦距( )
A.一定小于8cm 一定在8cm到10cm之間
C.一定大于20cm D.一定在10cm到16cm之間
5、在做“探究凸透鏡成像規律”的實驗中，蠟燭、凸透鏡、光屏在光具座上的位置如圖所示，這時燭焰在光屏上成清晰的像（像未在圖中畫出來），下列說法正確的是（　　）A．此成像原理可以應用在投影儀上B．保持蠟燭、光屏不動，將透鏡向左移動，會在光屏上再次看到清晰的變大了的像C．若像成在光屏的上方，可以適當?shù)叵蛳抡{整燭焰的高度，讓像成在光屏的中央D．此凸透鏡的焦距范圍是10cm＜f＜20cm
6.完成下面的光路圖
7.在“探究凸透鏡成像規律”的實驗中，當蠟燭、凸透鏡和光屏的位置如圖所示時，光屏上得到了清晰的像（未畫出）。下列說法中正確的是（　　）A．光屏上成的是倒立、放大的像
B．凸透鏡的焦距一定在10cm至15cm之間
C．把蠟燭向右移動少許，光屏適當向右移動，可得到小一些的實像
D．若僅把蠟燭和光屏的位置互換，則光屏上成倒立、縮小的像
8.圖甲是車門迎賓燈，其內部結構示意圖如圖乙，點亮光源后，在地面上出現清晰的像。
（1）①在圖乙中標示出物距； ②畫出圖乙中所示兩條光線經過凸透鏡之后的光線；
