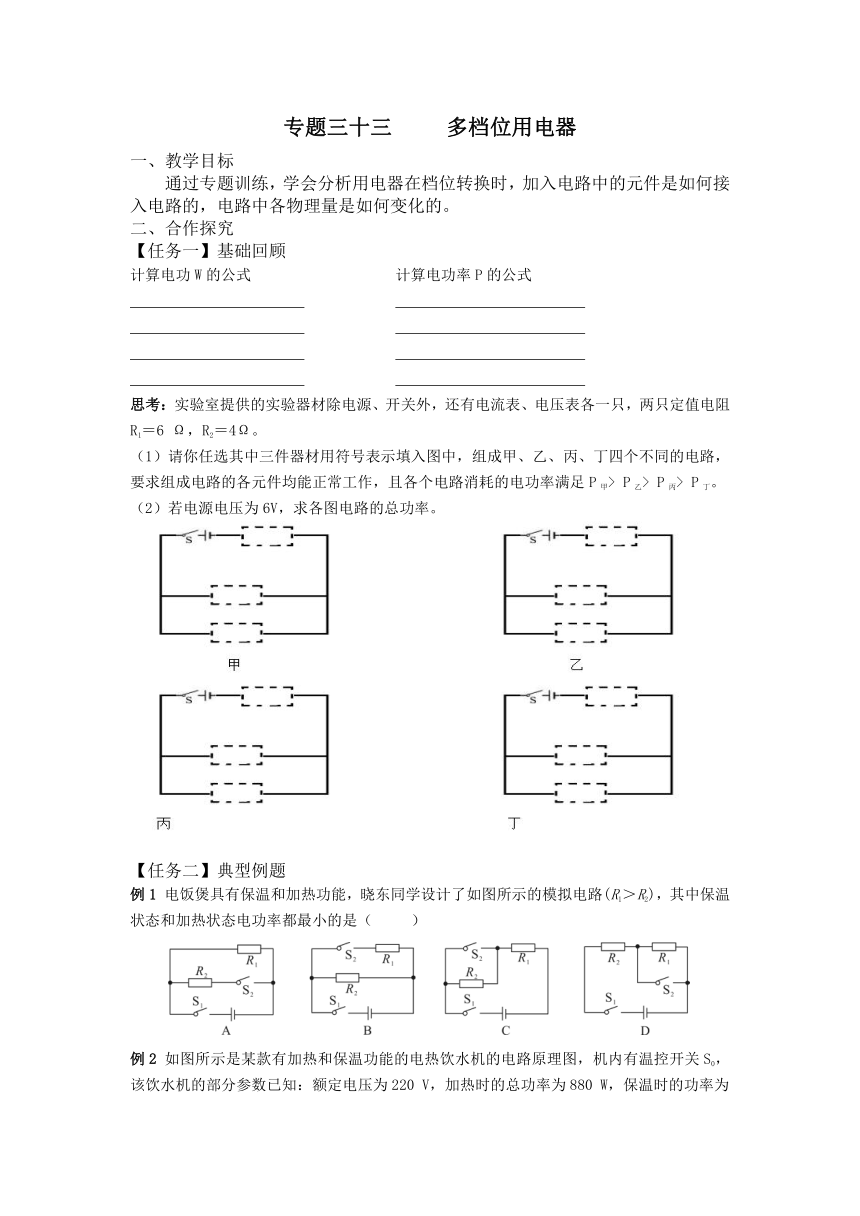

專題三十三 多檔位用電器
一、教學目標
通過專題訓練，學會分析用電器在檔位轉換時，加入電路中的元件是如何接入電路的，電路中各物理量是如何變化的。
二、合作探究
【任務一】基礎回顧
計算電功W的公式 計算電功率P的公式
思考：實驗室提供的實驗器材除電源、開關外，還有電流表、電壓表各一只，兩只定值電阻R1＝6 Ω，R2＝4Ω。
（1）請你任選其中三件器材用符號表示填入圖中，組成甲、乙、丙、丁四個不同的電路，要求組成電路的各元件均能正常工作，且各個電路消耗的電功率滿足P甲> P乙> P丙> P丁。
（2）若電源電壓為6V，求各圖電路的總功率。
【任務二】典型例題
例1 電飯煲具有保溫和加熱功能，曉東同學設計了如圖所示的模擬電路(R1＞R2)，其中保溫狀態和加熱狀態電功率都最小的是（ ）

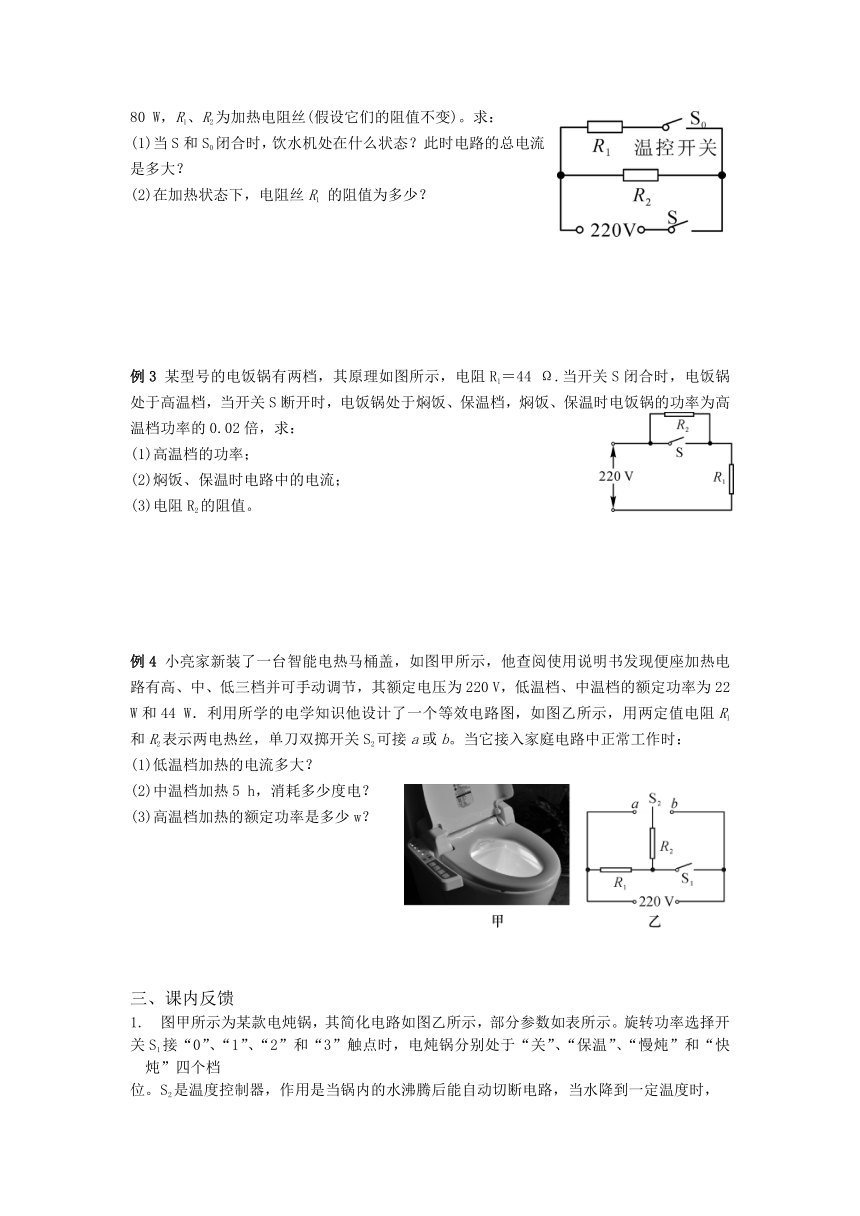

例2 如圖所示是某款有加熱和保溫功能的電熱飲水機的電路原理圖，機內有溫控開關S0，該飲水機的部分參數已知：額定電壓為220 V，加熱時的總功率為880 W，保溫時的功率為80 W，R1、R2為加熱電阻絲(假設它們的阻值不變)。求：
(1)當S和S0閉合時，飲水機處在什么狀態？此時電路的總電流是多大？
(2)在加熱狀態下，電阻絲R1 的阻值為多少？
例3 某型號的電飯鍋有兩檔，其原理如圖所示，電阻R1＝44 Ω.當開關S閉合時，電飯鍋處于高溫檔，當開關S斷開時，電飯鍋處于燜飯、保溫檔，燜飯、保溫時電飯鍋的功率為高溫檔功率的0.02倍，求：
(1)高溫檔的功率；
(2)燜飯、保溫時電路中的電流；
(3)電阻R2的阻值。
例4 小亮家新裝了一臺智能電熱馬桶蓋，如圖甲所示，他查閱使用說明書發現便座加熱電路有高、中、低三檔并可手動調節，其額定電壓為220 V，低溫檔、中溫檔的額定功率為22 W和44 W．利用所學的電學知識他設計了一個等效電路圖，如圖乙所示，用兩定值電阻R1和R2表示兩電熱絲，單刀雙擲開關S2可接a或b。當它接入家庭電路中正常工作時：
(1)低溫檔加熱的電流多大？
(2)中溫檔加熱5 h，消耗多少度電？
(3)高溫檔加熱的額定功率是多少w？
三、課內反饋
1. 圖甲所示為某款電燉鍋，其簡化電路如圖乙所示，部分參數如表所示。旋轉功率選擇開
關S1接“0”、“1”、“2”和“3”觸點時，電燉鍋分別處于“關”、“保溫”、“慢燉”和“快燉”四個檔
位。S2是溫度控制器，作用是當鍋內的水沸騰后能自動切斷電路，當水降到一定溫度時，
溫度控制器會再次接通電路。
(1) 電阻R2的阻值是多少Ω (結果保留一位小數)
(2) 選擇“快燉”檔位燒水時，鍋內2kg的水從20℃升高80℃時吸收的熱量是多少焦
電源電壓 220V
最大加熱功率 300W
保溫功率 100W
頻率 50Hz
容積 5L
(3) 某次燉煮時，若先選擇“快燉”2h，再選擇“保溫”30 min，則這次燉煮共消耗了多少千瓦時的電能
2. 圖甲是公共廁所常用的一種感應千手器，洗手后將雙手放在干手器的出風口下，千手器
就會自動送出溫度適宜的風，將手吹干，當手離開出風口時，它又會自動停風關機。圖乙是
干手器的簡化電路圖，其中R是加熱電阻絲，M是吹風的電動機，S2是溫控開關，會根據
環境溫度自動斷開或閉合來控制加熱電阻絲。右表是干手器的部分參數。
額定電壓 220V
加熱功率 1100W
電動機功率 550W
出風速度 95m/s
干手世間 8~12s
感應距離 12cm
(1) 加熱電阻絲R的阻值多少口
(2) 熱風干手時，通過感應開關S1的電流是多少A
(3) 環境溫度較高，即溫控開關S2斷開時，千手器工作10s消耗的
電能是多少J
3. 下圖是一個電熱器的工作原理圖，電熱器內的兩個電熱絲R1和R2的阻值分別為60.5Ω和121Ω。旋轉開關內有一塊絕緣圓盤，在圓盤的邊緣依次有O~9共10個金屬觸點；繞中心軸轉動的旋鈕兩端各有一個金屬滑片，轉動旋鈕可以將相鄰的金屬觸點連通。電熱器通過旋轉開關可以實現多檔位工作的要求。
(1)如圖所示，當旋鈕上的箭頭指向圖中位置D時，金屬滑片將2、3觸點接通，同時另一端將7、8觸點接通。此時電熱器的功率是多少W
(2)該電熱器以最大功率工作時，10min內放出的熱量是多少J 此時旋紐開關上的箭頭指向圖中什么位置？
4. 下圖所示的是一種用來煎烤食物的雙面電餅鐺，它的上、下盤既可同時加熱，也可以在把手A處掀起上盤(O是上盤轉軸所在的位置)，使用下盤單獨加熱。
額定電壓 220V
單盤額定加熱功率 800W
雙盤額定加熱功率 1600W
額定保溫功率 300W
額定頻率 50Hz
電餅鐺簡化的內部電路如圖丙所示。閉合電源開關S1，當溫控開關S2接接線柱“2”時，下盤開始加熱，再閉合開關S3，上盤也開始加熱；當溫度超過設定溫度時，溫控開關S2自動轉接接線柱“1”，進入保溫狀態。電餅鐺的部分參數如丁表所示，若某次煎烤食物時發現指示燈L1、L2和L3發光的時間分別為12min、10min和5min，則此次煎烤食物的過程中，電餅鐺消耗的電能是多少焦 (不計電路中指示燈消耗的電能)
