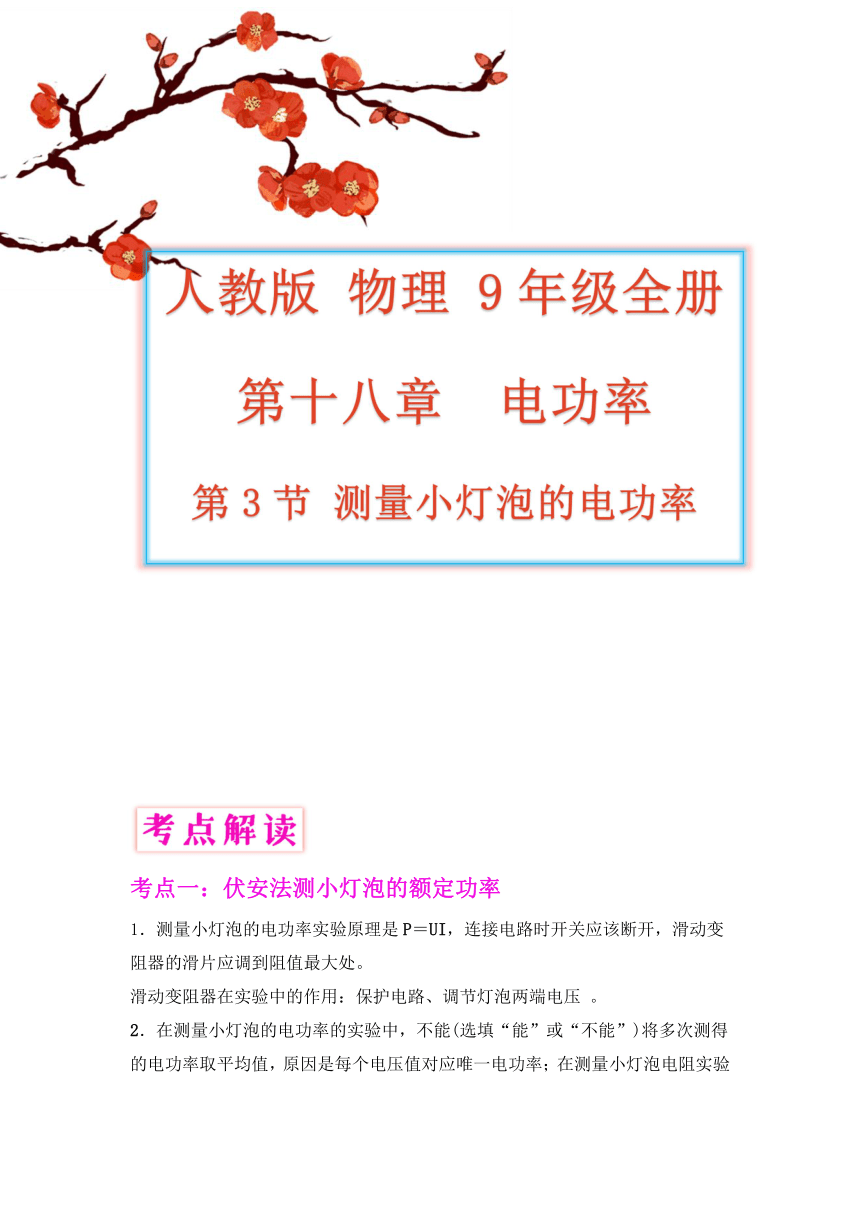

考點一：伏安法測小燈泡的額定功率
測量小燈泡的電功率實驗原理是P＝UI，連接電路時開關應該斷開，滑動變阻器的滑片應調到阻值最大處。
滑動變阻器在實驗中的作用：保護電路、調節燈泡兩端電壓 。
2．在測量小燈泡的電功率的實驗中，不能(選填“能”或“不能”)將多次測得的電功率取平均值，原因是每個電壓值對應唯一電功率；在測量小燈泡電阻實驗中，不能(選填“能”或“不能”)多次測量取平均值，原因是：燈絲電阻隨溫度變化而變化。
3．選擇量程：電壓表——根據小燈泡的額定電壓；電流表的估算
4．閉合開關后，燈不亮，可能是滑動變阻器阻值太大 ，燈泡實際功率太小導致。

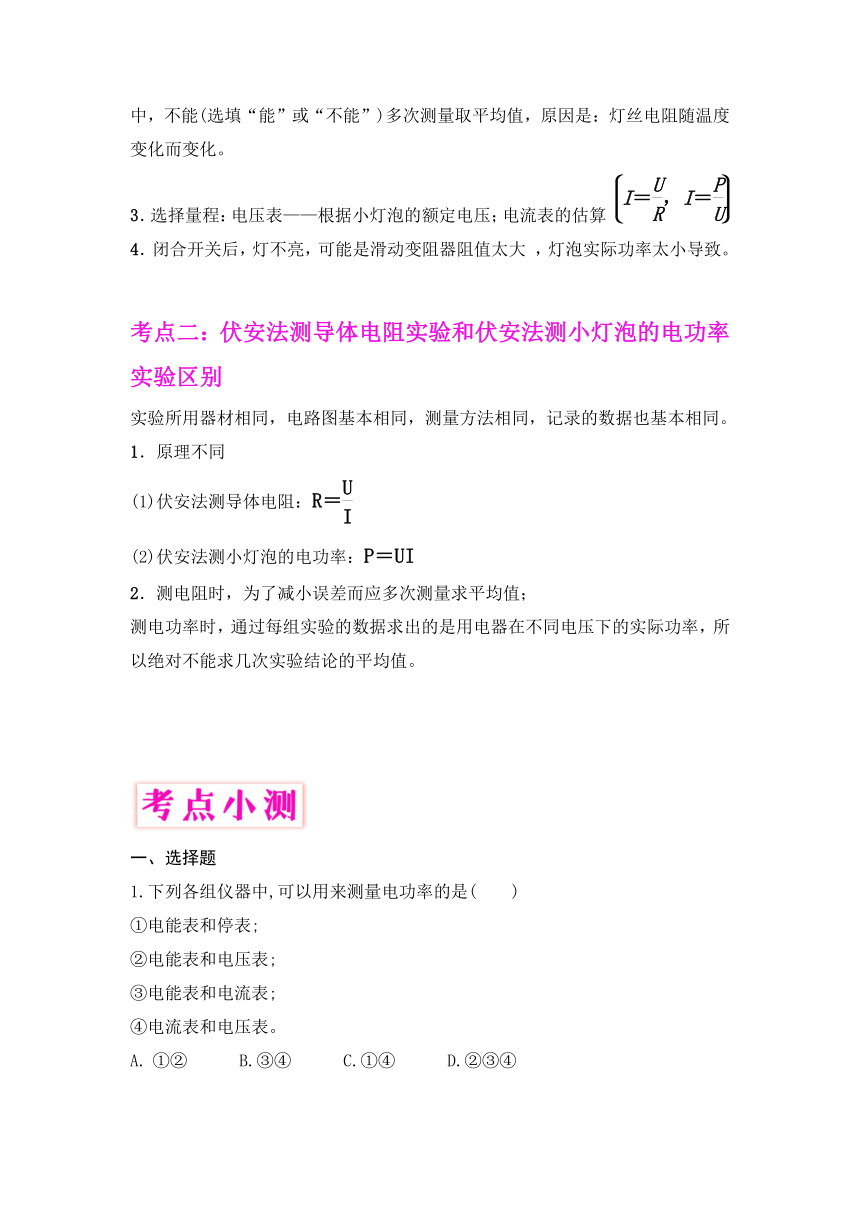

考點二：伏安法測導體電阻實驗和伏安法測小燈泡的電功率實驗區別
實驗所用器材相同，電路圖基本相同，測量方法相同，記錄的數據也基本相同。
1．原理不同
(1)伏安法測導體電阻：R＝
(2)伏安法測小燈泡的電功率：P＝UI
2．測電阻時，為了減小誤差而應多次測量求平均值；
測電功率時，通過每組實驗的數據求出的是用電器在不同電壓下的實際功率，所以絕對不能求幾次實驗結論的平均值。
一、選擇題
1.下列各組儀器中,可以用來測量電功率的是(　　)
①電能表和停表;
②電能表和電壓表;
③電能表和電流表;
④電流表和電壓表。
①②　　　B.③④　　　C.①④　　　D.②③④

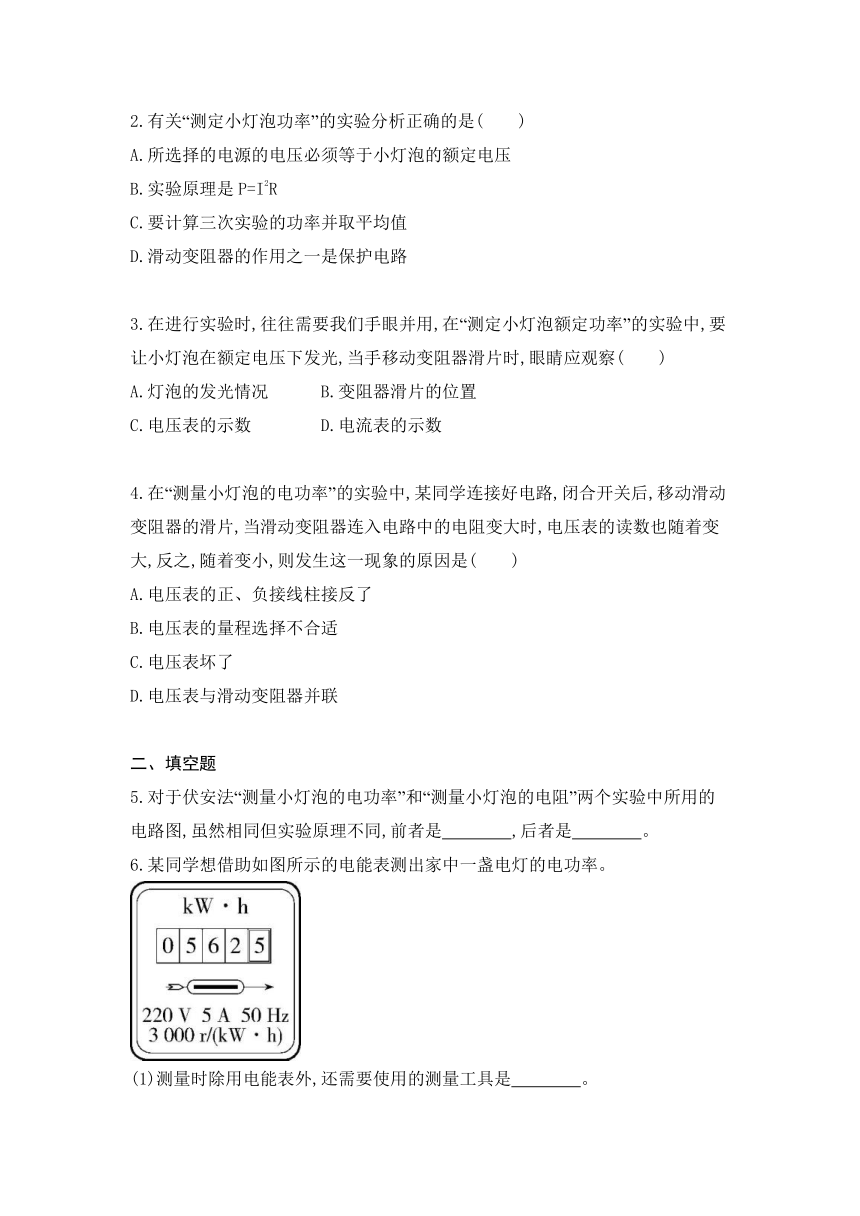

2.有關“測定小燈泡功率”的實驗分析正確的是(　　)
A.所選擇的電源的電壓必須等于小燈泡的額定電壓
B.實驗原理是P=I2R
C.要計算三次實驗的功率并取平均值
D.滑動變阻器的作用之一是保護電路
3.在進行實驗時,往往需要我們手眼并用,在“測定小燈泡額定功率”的實驗中,要讓小燈泡在額定電壓下發光,當手移動變阻器滑片時,眼睛應觀察(　　)
A.燈泡的發光情況　　　B.變阻器滑片的位置
C.電壓表的示數　　　 D.電流表的示數
4.在“測量小燈泡的電功率”的實驗中,某同學連接好電路,閉合開關后,移動滑動變阻器的滑片,當滑動變阻器連入電路中的電阻變大時,電壓表的讀數也隨著變大,反之,隨著變小,則發生這一現象的原因是(　　)
A.電壓表的正、負接線柱接反了
B.電壓表的量程選擇不合適
C.電壓表壞了
D.電壓表與滑動變阻器并聯
二、填空題
5.對于伏安法“測量小燈泡的電功率”和“測量小燈泡的電阻”兩個實驗中所用的電路圖,雖然相同但實驗原理不同,前者是　　　　,后者是　　　　。
6.某同學想借助如圖所示的電能表測出家中一盞電燈的電功率。

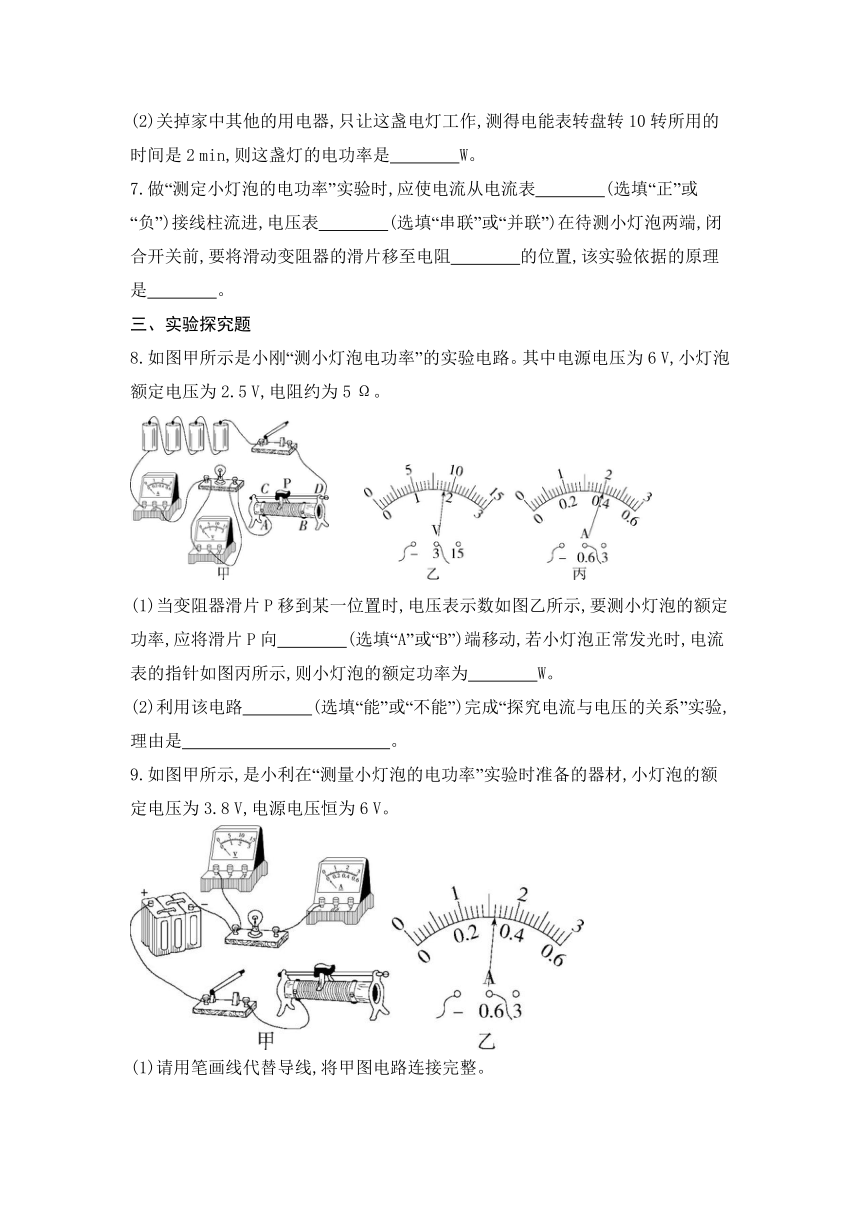

(1)測量時除用電能表外,還需要使用的測量工具是　　　　。
(2)關掉家中其他的用電器,只讓這盞電燈工作,測得電能表轉盤轉10轉所用的時間是2 min,則這盞燈的電功率是　　　　W。
7.做“測定小燈泡的電功率”實驗時,應使電流從電流表　　　　(選填“正”或“負”)接線柱流進,電壓表　　　　(選填“串聯”或“并聯”)在待測小燈泡兩端,閉合開關前,要將滑動變阻器的滑片移至電阻　　　　的位置,該實驗依據的原理是　　　　。
三、實驗探究題
8.如圖甲所示是小剛“測小燈泡電功率”的實驗電路。其中電源電壓為6 V,小燈泡額定電壓為2.5 V,電阻約為5 Ω。
(1)當變阻器滑片P移到某一位置時,電壓表示數如圖乙所示,要測小燈泡的額定功率,應將滑片P向　　　　(選填“A”或“B”)端移動,若小燈泡正常發光時,電流表的指針如圖丙所示,則小燈泡的額定功率為　　　　W。
(2)利用該電路　　　　(選填“能”或“不能”)完成“探究電流與電壓的關系”實驗,理由是　　　　　　　　　　　　。

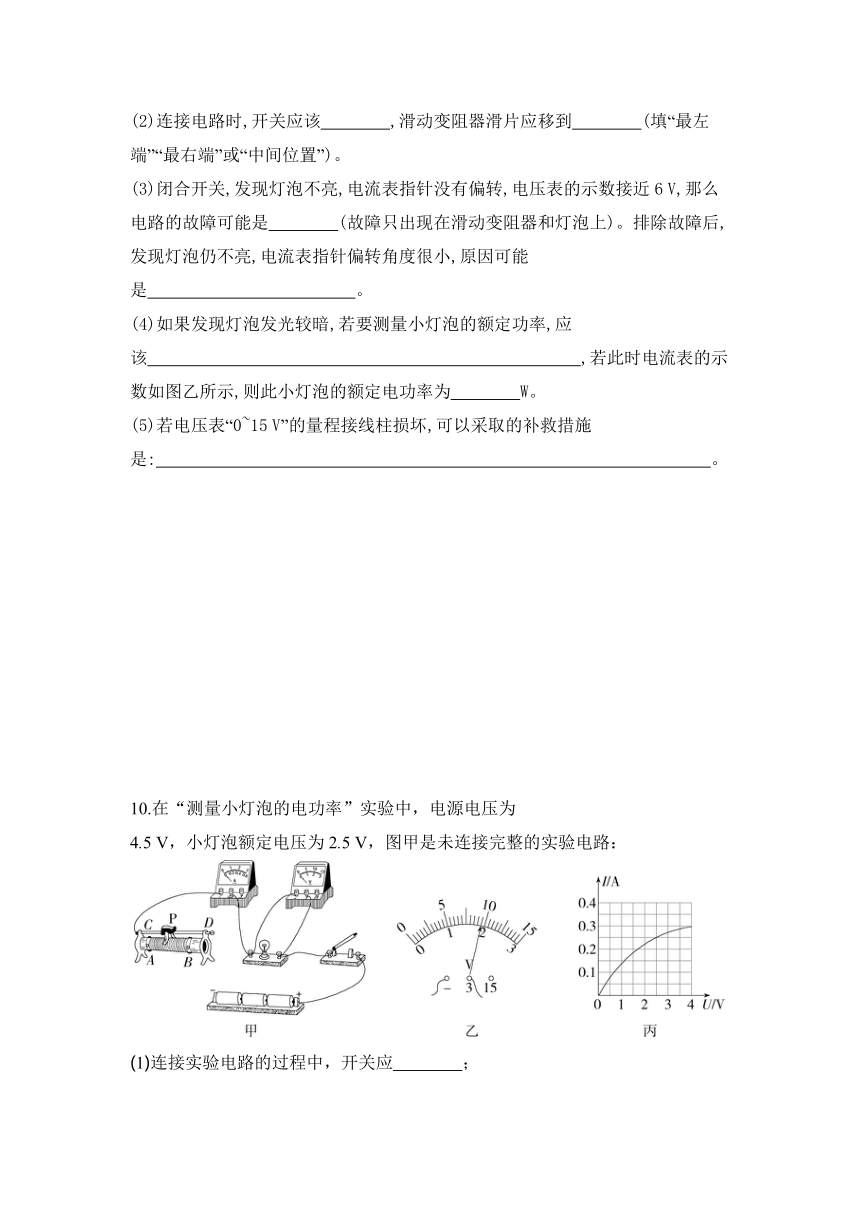

9.如圖甲所示,是小利在“測量小燈泡的電功率”實驗時準備的器材,小燈泡的額定電壓為3.8 V,電源電壓恒為6 V。
(1)請用筆畫線代替導線,將甲圖電路連接完整。
(2)連接電路時,開關應該　　　　,滑動變阻器滑片應移到　　　　(填“最左端”“最右端”或“中間位置”)。
(3)閉合開關,發現燈泡不亮,電流表指針沒有偏轉,電壓表的示數接近6 V,那么電路的故障可能是　　　　(故障只出現在滑動變阻器和燈泡上)。排除故障后,發現燈泡仍不亮,電流表指針偏轉角度很小,原因可能是　　　　　　　　　　　　。
(4)如果發現燈泡發光較暗,若要測量小燈泡的額定功率,應該　　　　　　　　　　　　　　　　　　　　　　　　　,若此時電流表的示數如圖乙所示,則此小燈泡的額定電功率為　　　　W。
(5)若電壓表“0~15 V”的量程接線柱損壞,可以采取的補救措施是:　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。
10.在“測量小燈泡的電功率”實驗中，電源電壓為
4.5 V，小燈泡額定電壓為2.5 V，圖甲是未連接完整的實驗電路：
(1)連接實驗電路的過程中，開關應　　　??；
(2)用筆畫線代替導線，將圖甲的實驗電路連接完整(要求滑動變阻器的滑片P向B端移動時電流表的示數變大)；
(3)閉合開關后，小明發現小燈泡不發光，電流表示數幾乎為零，電壓表示數接近4.5 V，則電路的故障可能是　　　　　　　(填一種情況即可)；
(4)排除故障后，調節滑動變阻器的滑片，如圖乙所示，電壓表的示數為　　　　V，為了測小燈泡的額定功率，應將滑片向　　　　(選填“A”或“B”)端移動；
(5)改變滑片P的位置，獲得多組對應的電壓、電流值，繪制了如圖丙所示的I U圖象，由圖象可知，小燈泡的額定功率為　　　　W；
(6)由圖丙知，小燈泡正常發光時的電阻是　　　　Ω，小燈泡的電阻是變化的，原因是燈絲電阻受　　　　的影響。
11.(1)本峰和海輝兩位同學周末在海輝同學家里看電視，海輝突然靈機一動，張老師剛講過如何利用電能表測用電器的電功率，我們也測一下電視機的功率吧，于是他們觀察了一下電能表，發現上面標有3 000 imp/(kW·h)的字樣，再利用手中的手表就測出了電視機的電功率，請你把他們的方法寫出來。
①　　　　　　　　　　　　　　　　?。?
②　　　　　　　　　　　　　　　　　。
電功率的表達式：P=　　　　。
(2)他們測出海輝家電視機的電功率后，本峰同學想，我家的電視機的電功率是多少呢，于是提出去他家看一下他家電視機的電功率是多少，兩人一起來到本峰同學家后想用同樣的方法測出電視機的電功率，但是一看電能表發現表盤上的信息都看不清了，海輝犯起了愁，本峰突然靈機一動說我有辦法，于是他找來了一只白熾燈，上面標有“220 V　100 W”字樣，那么請你把本峰的方法寫出來，并寫出電功率的表達式。
①　　　　　　　　　　　　　　　　??；
②　　　　　　　　　　　　　　　　　。
電功率的表達式：P=　　　　。
答案解析
1.答案　C　(1)用電壓表測出用電器兩端的電壓,用電流表測出流過用電器的電流,由電功率公式P=UI可以求出用電器的電功率,因此用④可以測出電功率;(2)用電能表測出用電器消耗的電能,用停表測出用電器工作的時間,由公式P=可求出用電器的電功率,因此用①可以測出電功率;(3)用②電能表和電壓表不能測出電功率,用③電能表和電流表不能測出電功率。故選C。
2.答案　D　測燈泡的電功率的實驗中,燈與變阻器串聯,燈在額定電壓下正常發光,故所選擇的電源的電壓必須大于小燈泡的額定電壓,A錯誤;測燈的電功率的實驗原理是P=UI,B錯誤;燈在額定電壓下正常發光,不同電壓下燈的功率不同,不能取三次實驗的功率的平均值,C錯誤;滑動變阻器的基本作用是保護電路,實驗中,滑動變阻器還可改變燈兩端的電壓,從而測量不同電壓下的電功率,D正確。
3.答案　C　在“測定小燈泡額定功率”的實驗中,當手移動變阻器滑片時,眼睛應觀察電壓表示數,使燈泡兩端的電壓達到額定電壓,并讀出此時通過燈泡的電流值,最后根據功率的計算公式,計算燈泡的額定功率,故A、B、D錯誤,C正確。
4.答案　D　滑動變阻器接入電路中的電阻變大時,電壓表的讀數也隨著變大,反之,隨著變小,說明電壓表不是接在小燈泡的兩端,而是電壓表與滑動變阻器并聯了。故選D。
5.答案　P=UI　R=
解析　測量小燈泡的電功率的實驗原理是P=UI;測量小燈泡電阻的實驗原理是R=。
6.答案　(1)停表　(2)100
解析　(1)由P=可知,測電燈的電功率需要測兩個物理量,即電能(電功)和時間,因此需要電能表和停表;
(2)銘牌中3 000 r/(kW·h),表示電路中用電器每消耗1 kW·h的電能,電能表的轉盤轉3 000轉,則轉10轉時電燈消耗的電能W= kW·h,燈的工作時間t=2 min= h,則這盞燈的電功率P===0.1 kW=100 W。
7.答案　正　并聯　最大　P=UI
解析　做“測定小燈泡的電功率”實驗時,應使電流從電流表正接線柱流進,負接線柱流出;電壓表并聯在待測小燈泡兩端;為了保護電路,閉合開關前,要將滑動變阻器的滑片移至電阻最大的位置;該實驗依據的原理是P=UI。
8.答案　(1)A　1　(2)不能　燈絲電阻是變化的,不是定值
解析　(1)燈在額定電壓下正常發光,圖乙中電壓表選用小量程,分度值為0.1 V,示數為1.8 V,小于燈的額定電壓2.5 V,應增大燈兩端的電壓,根據串聯電路電壓的規律,應減小變阻器兩端的電壓,由分壓原理,應減小變阻器連入電路中的電阻大小,故滑片應向A端移動,直到電壓表示數為額定電壓2.5 V;圖丙中電流表使用小量程,分度值為0.02 A,示數為0.4 A,則小燈泡的額定功率為P=UI=2.5 V×0.4 A=1 W;
(2)探究電流與電壓的關系時,應保持電阻不變,因為燈泡電阻會隨溫度升高而增大,所以不能用此裝置探究。
9.答案　(1)見解析　(2)斷開　最右端　(3)燈泡斷路　滑動變阻器接入電路的電阻太大　(4)調節滑動變阻器的滑片使電壓表的示數為3.8 V　1.216　(5)將電壓表改接到滑動變阻器兩端,移動滑片,當電壓表示數為2.2 V時讀出電流表示數
解析　(1)測量小燈泡的電功率時,小燈泡、電流表和滑動變阻器串聯在電路中,小燈泡的額定電壓為3.8 V,電壓表選用0~15 V的量程與燈并聯,由圖乙可知,電流表選用0~0.6 A的量程,滑動變阻器應“一上一下”接入電路,如圖所示;
(2)為保護電路,連接電路時,開關應該斷開,滑動變阻器的滑片應該移到阻值最大的最右端處;
(3)燈不亮,電流表指針沒有偏轉,可能是電路斷路了,電壓表的示數接近6 V,說明電壓表與電源連通,則原因可能是與電壓表并聯的燈泡斷路;排除故障后,發現燈泡仍不亮,電流表指針偏轉角度很小,說明滑動變阻器接入電路的電阻太大,電路中的電流太小,燈泡的實際功率太小,不足以使燈泡發光;
(4)燈泡發光較暗,說明實際功率較小,要測量小燈泡的額定功率,應調節滑動變阻器的滑片使電壓表的示數為3.8 V,讓燈泡正常發光;由圖乙可知,電流表選用0~0.6 A的量程,分度值為0.02 A,電流表的示數為0.32 A,則燈泡的額定功率為P額=U額I額=3.8 V×0.32 A=1.216 W;
(5)根據串聯電路的電壓特點:總電壓等于各部分電路兩端電壓之和,當燈泡正常發光時燈泡兩端的電壓為3.8 V,此時滑動變阻器兩端的電壓為U滑=U-U額=6 V-3.8 V=2.2 V,電壓表0~15 V量程損壞,所以可以用0~3 V量程測滑動變阻器兩端的電壓,所以可以將電壓表改接到滑動變阻器兩端,移動滑片,當電壓表示數為2.2 V時讀出電流表示數。
10.答案　(1)斷開　(2)如圖所示　(3)小燈泡斷路　(4)1.9　B　(5)0.625　(6)10　溫度
解析　(1)為保護電路，連接實驗電路的過程中開關應處于斷開狀態；(2)滑動變阻器選用“一上一下”兩個接線柱串聯接入電路，且滑動變阻器的滑片P向B端移動時，電流表的示數變大，根據歐姆定律知，電路的總電阻變小，則滑動變阻器接入電路的阻值變小，故應將滑動變阻器的右下接線柱與電源的負接線柱相連；(3)閉合開關后，小明發現小燈泡不發光，電流表示數幾乎為零，電壓表示數接近4.5 V，則電路可能斷路，而電壓表有示數，且接近電源電壓，則電壓表與電源接通，電路出現的故障是小燈泡斷路；(4)由圖乙知，電壓表選用小量程，分度值為0.1 V，示數為1.9 V；小燈泡的額定電壓為2.5 V，若要測得小燈泡正常發光時的電功率，應讓小燈泡兩端的電壓變大，讓滑動變阻器兩端的電壓變小，根據串聯分壓規律知，滑動變阻器接入電路的阻值應變小，滑片應向B端移動；(5)由圖丙知，小燈泡正常發光時，通過小燈泡的電流為0.25 A，小燈泡正常工作時的電功率P=UI=2.5 V×0.25 A=0.625 W；(6)由圖象知，小燈泡正常發光時，通過小燈泡的電流為0.25 A，根據歐姆定律知，小燈泡正常發光時的電阻R==10 Ω；分析圖丙還發現燈泡電阻是變化的，原因是燈絲的電阻受溫度的影響。
11答案　見解析
解析　(1)①關閉家中其他用電器，只讓電視機單獨工作，記錄一段時間t內電能表指示燈閃爍了n次。②電視機在上述時間內消耗的電能為W= kW·h，實際功率P=。(2)①關閉家中其他用電器，只讓電視機單獨工作，記錄一段時間t內電能表指示燈閃爍了n1次。②關閉家中其他用電器，只讓白熾燈單獨工作，記錄相同時間t內電能表指示燈閃爍了n2次。相同時間內白熾燈和電視機指示燈閃爍的次數之比就是它們的功率之比，即，因為P燈=100 W，所以P電視= W。
