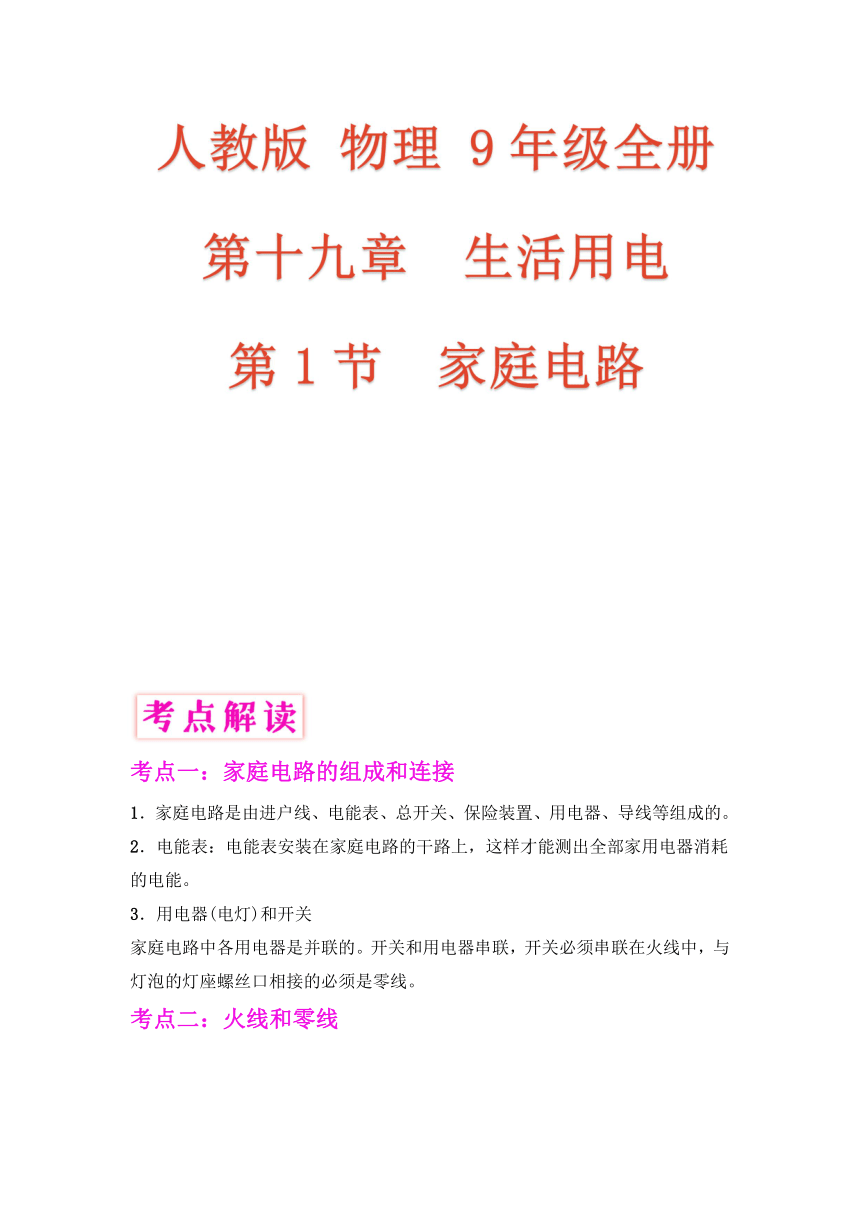

考點一：家庭電路的組成和連接
1．家庭電路是由進戶線、電能表、總開關、保險裝置、用電器、導線等組成的。
2．電能表：電能表安裝在家庭電路的干路上，這樣才能測出全部家用電器消耗的電能。
3．用電器(電燈)和開關
家庭電路中各用電器是并聯的。開關和用電器串聯，開關必須串聯在火線中，與燈泡的燈座螺絲口相接的必須是零線。
考點二：火線和零線
1．進戶的兩條輸電線中，一條叫做端線，俗稱火線，火線用字母L表示，另一條叫做零線，零線用字母N表示，零線在入戶之前已經和大地相連。火線與零線之間有220V電壓；零線與大地之間有0V電壓；火線與大地之間有220V電壓。
2．用于鑒別零線和火線的工具叫試電筆；使用時，手指按住金屬筆卡，用筆尖接觸被測的導線(手指千萬不能碰到筆尖)；如果被測導線是火線，電流經過筆尖、電阻、 氖管、彈簧，再經過人體、經過大地，流到零線，與電源構成閉合電路，氖管就會發光。如果筆尖接觸的是零線，氖管中不會有電流，也就不會發光。
考點三：三線插頭和漏電保護器
1．三條線：火線、零線、地線；地線與金屬外殼相連，與室外大地相接，能及時導走用電器外殼上的電流，防止用電器漏電使外殼帶電對人體造成傷害；三孔插座的插頭中，接地線的插頭最長。
2．空氣開關是電流過大，發生短路時起作用，當兩線間電流太大就會自動跳閘。漏電保護裝置是有人觸電時起作用，如果人接觸火線，有額外電流沒有通過零線，里面的電磁裝置會自動觸發，也會跳閘。
3．三線插座的連接方式：上孔接地線，左孔接零線，右孔接火線。
一、選擇題
1.生活和學習中,我們要使用各種電學工具和儀表。下列用來辨別零線和火線的是(　　)
2.下列數據最符合實際的是(　　)
A.我國家用電器的正常工作電壓一般是36 V
B.手機充電器的工作電流約為20 A
C.家用空調的額定功率約為10 W
D.家用電冰箱工作一天消耗電能約1度
3.電工師傅常用一只額定電壓為220 V的燈泡L0(檢驗燈泡)取代保險絲來檢查新安裝的照明電路中每個支路的情況,如圖所示。當S閉合后,再分別閉合S1、S2、S3(每次只閉合其中之一)時,試判斷下列選項正確的是(　　)
A.L0不亮,說明該支路斷路
B.L0不亮,說明該支路正常
C.L0發光呈暗紅色,說明該支路短路
D.L0不亮,說明該支路短路

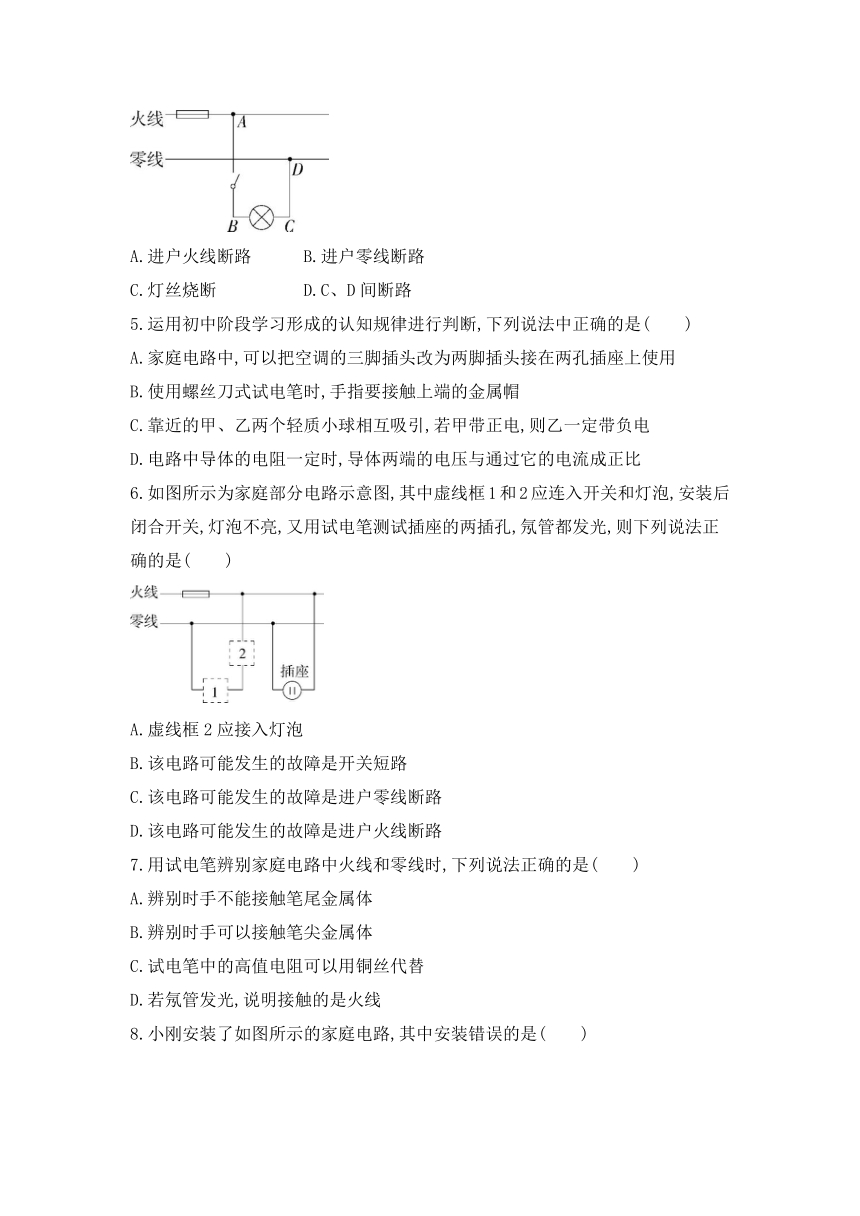

4.如圖所示,這是家庭的部分電路,開關閉合后,燈不亮,用試電筆接觸A、B、C三點,氖管均發光,接觸D點氖管不發光,則故障可能是(　　)
A.進戶火線斷路　　　B.進戶零線斷路
C.燈絲燒斷　　　 D.C、D間斷路
5.運用初中階段學習形成的認知規律進行判斷,下列說法中正確的是(　　)
A.家庭電路中,可以把空調的三腳插頭改為兩腳插頭接在兩孔插座上使用
B.使用螺絲刀式試電筆時,手指要接觸上端的金屬帽
C.靠近的甲、乙兩個輕質小球相互吸引,若甲帶正電,則乙一定帶負電
D.電路中導體的電阻一定時,導體兩端的電壓與通過它的電流成正比
6.如圖所示為家庭部分電路示意圖,其中虛線框1和2應連入開關和燈泡,安裝后閉合開關,燈泡不亮,又用試電筆測試插座的兩插孔,氖管都發光,則下列說法正確的是(　　)
A.虛線框2應接入燈泡
B.該電路可能發生的故障是開關短路
C.該電路可能發生的故障是進戶零線斷路
D.該電路可能發生的故障是進戶火線斷路
7.用試電筆辨別家庭電路中火線和零線時,下列說法正確的是(　　)
A.辨別時手不能接觸筆尾金屬體
B.辨別時手可以接觸筆尖金屬體
C.試電筆中的高值電阻可以用銅絲代替
D.若氖管發光,說明接觸的是火線

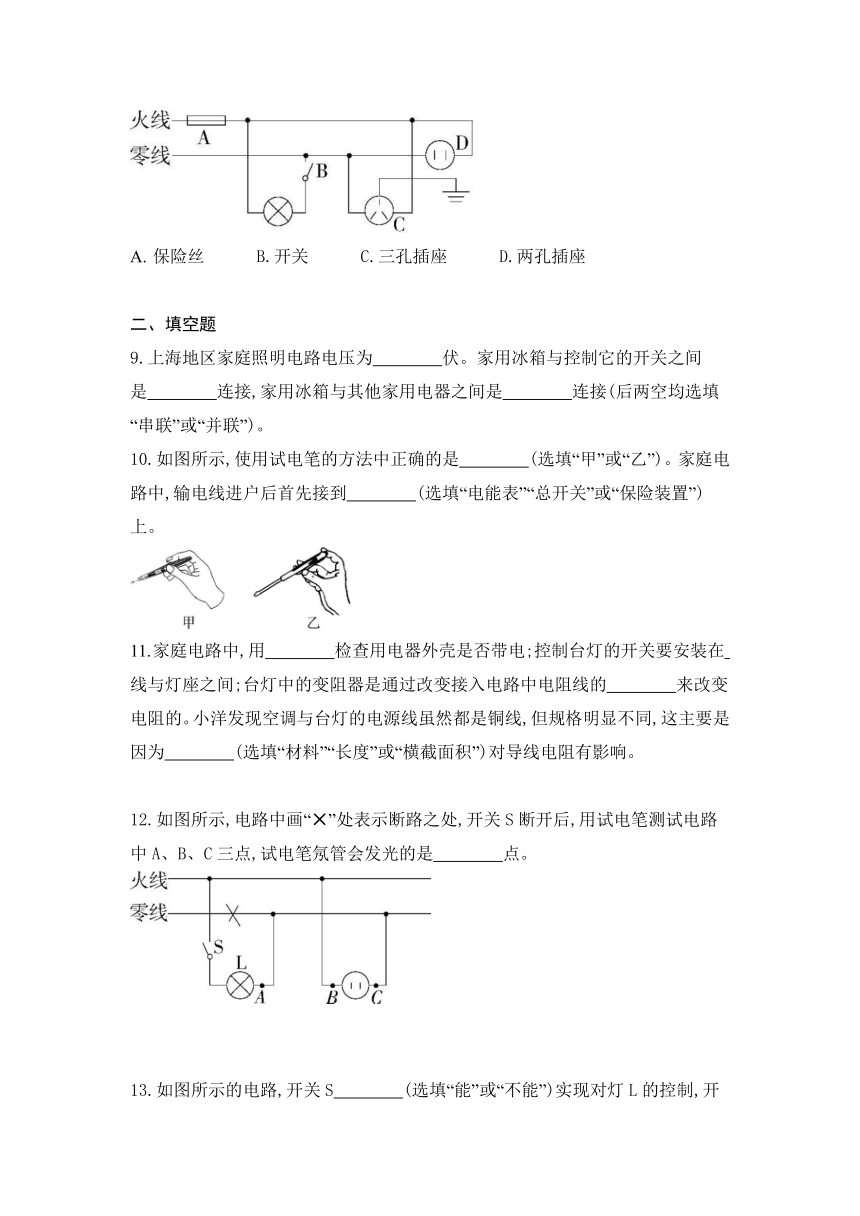

8.小剛安裝了如圖所示的家庭電路,其中安裝錯誤的是(　　)
保險絲　　　B.開關　　　C.三孔插座　　　D.兩孔插座
二、填空題
9.上海地區家庭照明電路電壓為　　　　伏。家用冰箱與控制它的開關之間
是　　　　連接,家用冰箱與其他家用電器之間是　　　　連接(后兩空均選填“串聯”或“并聯”)。
10.如圖所示,使用試電筆的方法中正確的是　　　　(選填“甲”或“乙”)。家庭電路中,輸電線進戶后首先接到　　　　(選填“電能表”“總開關”或“保險裝置”)上。
家庭電路中,用　　　　檢查用電器外殼是否帶電;控制臺燈的開關要安裝在　　　　線與燈座之間;臺燈中的變阻器是通過改變接入電路中電阻線的　　　　來改變電阻的。小洋發現空調與臺燈的電源線雖然都是銅線,但規格明顯不同,這主要是因為　　　　(選填“材料”“長度”或“橫截面積”)對導線電阻有影響。
12.如圖所示,電路中畫“ ”處表示斷路之處,開關S斷開后,用試電筆測試電路中A、B、C三點,試電筆氖管會發光的是　　　　點。
13.如圖所示的電路,開關S　　　　(選填“能”或“不能”)實現對燈L的控制,開關S斷開時,用試電筆接觸A點,氖管　　　　(選填“發光”或“不發光”),該電路存在的安全隱患是　　　　　　　　　　　　　　　。
三、作圖題
14.請在圖中畫出家庭電路的正確連接方式。
四、綜合能力題
15.(1)如圖所示,當開關閉合后,銘牌標識為“220 V　40 W”的燈泡和“220 V　5 W”的LED燈都能正常發光,插座不受開關控制,請將電路連接完整。
小明說:“我發現5 W的LED燈和40 W燈泡正常工作時的亮度相當,所以5 W的LED燈比40 W燈泡更省電。”小明說的“省電”,完整的意思是:　　　　 　　　　　　　　　　　　。
16.愛迪生嘗試對1 600多種不同的耐熱材料進行試驗,最終制成了鎢絲燈泡,就是傳統意義上的“白熾燈”,開啟了人類新的“光明時代”。進入二十一世紀的今天,LED燈成為照明舞臺上新的主角。
(1)白熾燈泡是根據電流的熱效應制成的。燈泡L1標有“220 V　100 W”,燈泡L2標有“220 V　60 W”,燈泡L1的電阻比燈泡L2的電阻　　　　(選填“大”或“小”),若兩燈燈絲材料、長度都相同,則燈絲較細的
是　　　(選填“L1”或“L2”);
(2)如圖所示的插座和電燈(帶開關)是組成家庭電路的常用器件,請你用筆畫線代替導線將它們分別正確地接入電路中;
(3)有研究數據表明,LED燈壽命是白熾燈的100倍左右,且照明效果更加穩定。表中給出了相同面積的房間,在相同照明效果下,用不同種類燈照明時的電功率需求情況,從表中可以明顯看出在相同照明效果下,使用LED燈比白熾燈更節能。
LED燈電功率/W 白熾燈電功率/W 適用房間面積/m2
3 25 3~5
6 40 8~9
根據表中的數據可知,如果晚上學習時使用的LED臺燈電功率是6 W,在相同照明效果下,每晚三小時學習時間,LED燈比白熾燈每晚節
約　　　kW·h電能。
答案解析
1.答案　A　試電筆是家庭電路中用來辨別零線和火線的工具,故A符合題意;驗電器是用來檢驗物體是否帶電的工具,故B不符合題意;電阻箱可接在電路中調節電阻的大小,故C不符合題意;電流表是用來測量電路中電流大小的儀表,故D不符合題意。
2.答案　D　我國家庭電路電壓為220 V,并聯接入家庭電路的家用電器兩端電壓也是220 V,故A不符合實際;手機充電器工作電流很小,一般在1 A左右,故B不符合實際;家用空調屬于大功率用電器,其功率一般在1 000 W以上,故C不符合實際;家用電冰箱工作是不連續的,一般一天消耗電能在1度左右,故D符合實際。
3.答案　A　L0不亮,說明該支路不能形成通路,發生了斷路,故A正確,B、D錯誤。L0發光呈暗紅色,說明檢驗燈兩端的電壓小于220 V,該支路正常,故C錯誤。
4.答案　D　開關閉合后,燈不亮,用試電筆測試A、B、C三點,氖管都發光,這說明從火線到A、B、C點之間的電路都是完好的,沒有斷路;而用試電筆測試D點時,氖管不發光,這說明C點到D點之間的導線出現斷路。故選D。
5.答案　B　家庭電路中,三孔插座接地線,在人接觸漏電的用電器時,地線可以把人短路,避免發生觸電事故,一定不能把空調的三腳插頭改為兩腳插頭接在兩孔插座上使用,故A錯誤;使用螺絲刀式試電筆時,手指要接觸上端的金屬帽,千萬不要接觸筆尖金屬體,故B正確;同種電荷相互排斥,異種電荷相互吸引,又因為帶電體還吸引不帶電的輕小物體,所以靠近的甲、乙兩個輕質小球相互吸引,若甲帶正電,則乙可能帶負電或不帶電,故C錯誤;根據歐姆定律可知,電路中導體的電阻一定時,通過導體的電流與導體兩端的電壓成正比,故D錯誤。
6.答案　C　在家庭電路中,為了用電器的安全,開關應接在用電器和火線之間,即虛線框2應接入開關,故A錯誤;當閉合開關S時,燈L不發光,則燈泡可能發生了短路或電路存在斷路,但用試電筆測試兩孔插座的兩孔時,氖管都發光,說明電路沒有發生短路(否則保險絲熔斷,火線不帶電),則該電路可能存在斷路故障;用試電筆測試插座的兩插孔時氖管都發光,即左孔通過左邊的燈泡與火線相連,則可知故障發生在零線上,且是進戶零線斷路,故C正確,B、D錯誤。
7.答案　D　用試電筆辨別時,手不能接觸筆尖金屬體,但必須接觸筆尾金屬體,使電源和大地之間形成通路,這樣才能正確辨別火線和零線,故A、B錯誤;在使用試電筆時,試電筆的高值電阻和人串聯在火線和大地之間,加在兩者之間的電壓是220 V,此時試電筆的高值電阻分擔的電壓很大,人體分擔的電壓很小,通過人體的電流很小,氖管發光,不會發生觸電事故,而銅絲的電阻很小,不能起到保護人體安全的作用,所以不能用銅絲代替試電筆中的高值電阻,故C錯誤;用試電筆辨別火線和零線時,若氖管發光,說明接觸的是火線,故D正確。
8.答案　B　為了用電安全,保險絲要接到火線上,故A不符合題意;火線首先進開關,再入燈泡,與燈串聯,開關接法錯誤,故B符合題意;三孔插座左孔接零線,右孔接火線,上孔接地線,接法正確,故C不符合題意;兩孔插座,左孔接零線,右孔接火線,故D不符合題意。
9.答案　220　串聯　并聯
解析　上海地區家庭照明電路電壓為220伏;家用冰箱與控制它的開關之間是串聯連接,這樣才能方便控制;家用冰箱與其他家用電器之間可以獨立工作,互不影響,是并聯連接。
10.答案　乙　電能表
解析　試電筆是辨別火線和零線的工具,試電筆使用時,用手捏住筆尾金屬體,將筆尖接觸進戶線,若碰到的是火線,則氖管發光;若筆尖接觸的是零線,氖管就不會發光;使用試電筆時手必須和試電筆的筆尾金屬體接觸,才可以形成通路,故正確的是乙。輸電線進戶后首先接到電能表上,再接到總開關上,然后是保險裝置。
11.答案　試電筆　火　長度　橫截面積
解析　(1)試電筆除了用來辨別火線和零線外,還可以用來檢查用電器的外殼是否帶電,用手按住筆尾金屬體,筆尖接觸用電器的金屬外殼,看氖管是否發光,從而得出外殼是否帶電;
(2)臺燈的開關應裝在火線與燈座之間;臺燈中的變阻器是通過改變接入電路中電阻線的長度來改變電阻的;
(3)空調與臺燈的電源線雖然都是銅線,但規格明顯不同,其中空調電源線的橫截面積大,電阻小,故這主要是因為橫截面積對導線電阻的影響。
12.答案　B
解析　開關S斷開后,用試電筆測試電路中A、B、C三點,只有B點與火線相連,故氖管會發光的是B點。
13.答案　能　發光　當開關斷開時,燈泡處仍帶電
解析　據圖可知,S與燈L串聯,能控制此燈,但是開關接到了零線與燈泡之間,不符合電路連接規則,當開關斷開時,燈泡處仍帶電,試電筆接觸A點氖管會發光。
14.答案　如圖所示
解析　(1)燈泡接法:火線進入開關,再進入燈泡頂端的金屬點,零線直接接入燈泡的螺旋套,這樣在斷開開關時能切斷火線,接觸燈泡不會發生觸電事故;
(2)三孔插座的接法:上孔接地線、左孔接零線、右孔接火線。
15.答案　(1)見解析　(2)兩燈正常工作時的亮度相當,說明兩燈消耗電能轉化成的光能相等,而由W=Pt可知,在相同時間內LED燈消耗的電能小于40 W燈泡消耗的電能,所以5 W的LED燈比40 W燈泡更省電
解析　(1)由題知,兩燈的額定電壓相等,都等于220 V,當開關S閉合時,兩燈都能正常工作,則兩燈需并聯在電路中;開關要接在火線和燈之間;三孔插座的接法:左零右火中接地,如圖所示。
小明說5 W的LED燈和40 W燈泡正常工作時的亮度相當,是指在相同時間內5 W的LED燈和40 W燈泡消耗電能轉化成的光能相等,而由W=Pt可知,在相同時間內5 W的LED燈消耗的電能小于40 W燈泡消耗的電能,所以5 W的LED燈比40 W燈泡更省電。
16.答案(1)小　L2　(2)如圖
(3)0.102
解析　(1)根據P=知R=,則燈泡L1的電阻比燈泡L2的電阻小。若兩燈泡燈絲材料、長度都相同,則L2的燈絲更細。
(2)燈泡接法:火線進入開關,再進入燈泡頂端的金屬點,零線直接接入燈泡的螺旋套,這樣在斷開開關時能切斷火線,接觸燈泡不會發生觸電事故。
三孔插座的接法:上孔接地線、左孔接零線、右孔接火線。
(3)ΔW=ΔPt=(0.04 kW-0.006 kW)×3 h=0.102 kW·h。
