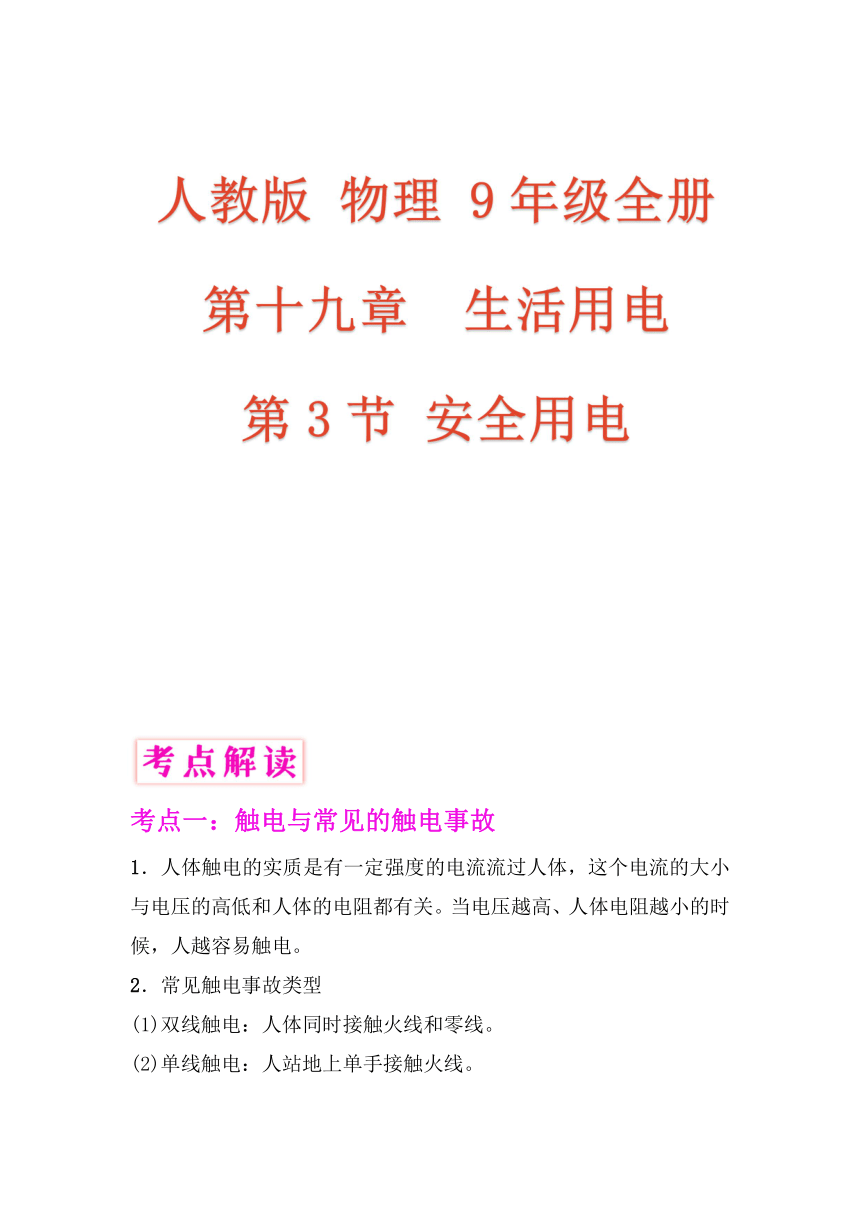

考點一：觸電與常見的觸電事故
1．人體觸電的實質是有一定強度的電流流過人體，這個電流的大小與電壓的高低和人體的電阻都有關。當電壓越高、人體電阻越小的時候，人越容易觸電。
2．常見觸電事故類型
(1)雙線觸電：人體同時接觸火線和零線。
(2)單線觸電：人站地上單手接觸火線。
(3)高壓電弧觸電：高壓帶電體周圍空氣會被高壓電電離，由絕緣體變為導體，在帶電體周圍形成強大的電場，人靠近時，就容易產生電弧觸電。
(4)跨步電壓觸電：高壓線落地，當人經過該區域時，兩腳之間存在相當高的電壓，人體就有電流經過。
考點二：安全用電
1．安全用電原則
(1)不接觸低壓帶電體，不靠近高壓帶電體。
(2)更換燈泡、搬動電器前應斷開電源開關。
(3)不弄濕用電器，不損壞絕緣層。
(4)保險裝置、插座、導線、家用電器等達到使用壽命要及時更換。
2．觸電急救常識：發現有人觸電，不能直接去拉觸電人，應首先切斷電源或用絕緣棒使觸電人脫離電源；發生火災時，要首先切斷電源，絕不能帶電潑水救火。
3．注意防雷： 雷雨時，人在開闊地行走，不要舉著雨傘或肩扛長的金屬物，最好找一個低洼處，雙腳并攏蹲下，盡可能降低高度；建筑物頂端安裝避雷針。
一、選擇題
1.“注意安全,珍惜生命”是大家共同的心愿。下列這些在生活中的做法,符合安全用電原則的是(　　)
A.家用電器著火,立即用水撲滅
B.在高壓電線下放風箏
C.使用試電筆時,手指不能碰到筆尾金屬體,以免發生觸電事故
D.保險盒安裝在總開關后面

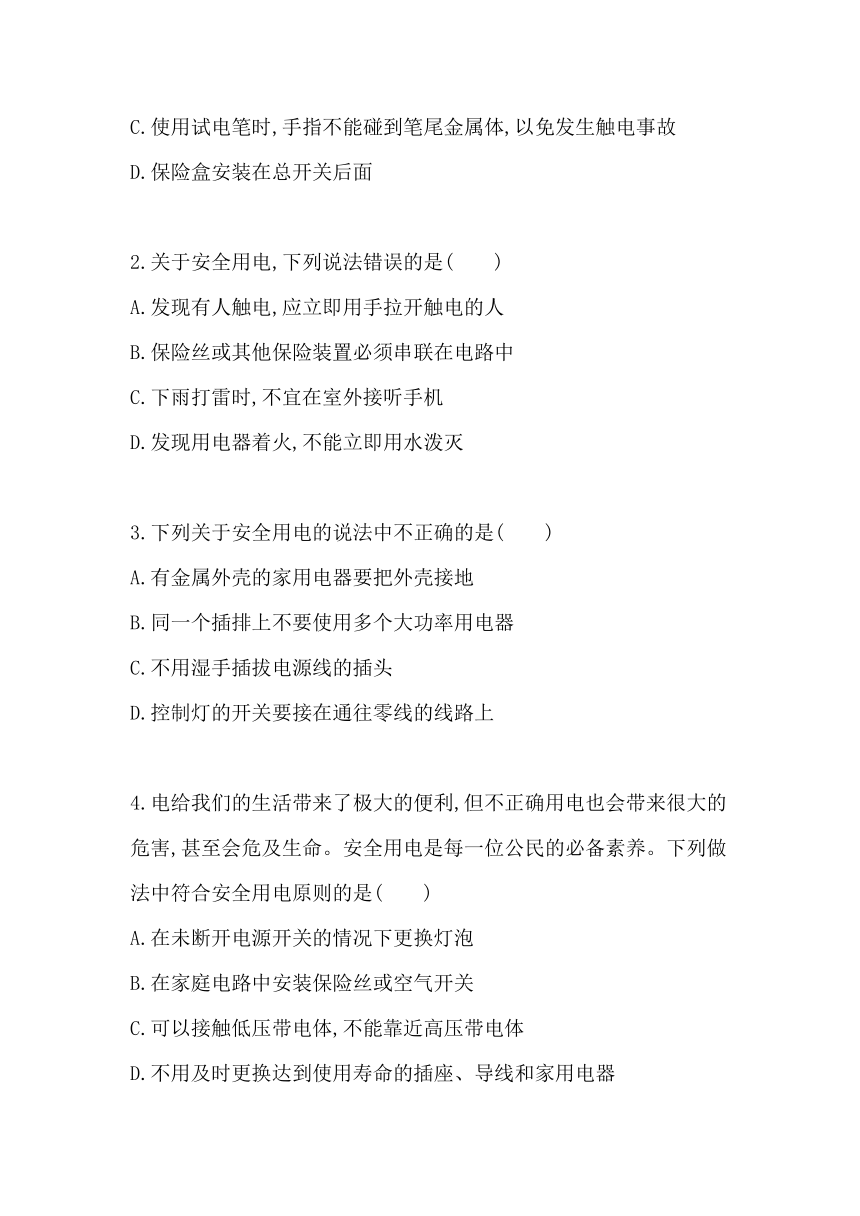

2.關于安全用電,下列說法錯誤的是(　　)
A.發現有人觸電,應立即用手拉開觸電的人
B.保險絲或其他保險裝置必須串聯在電路中
C.下雨打雷時,不宜在室外接聽手機
D.發現用電器著火,不能立即用水潑滅
3.下列關于安全用電的說法中不正確的是(　　)
A.有金屬外殼的家用電器要把外殼接地
B.同一個插排上不要使用多個大功率用電器
C.不用濕手插拔電源線的插頭
D.控制燈的開關要接在通往零線的線路上
4.電給我們的生活帶來了極大的便利,但不正確用電也會帶來很大的危害,甚至會危及生命。安全用電是每一位公民的必備素養。下列做法中符合安全用電原則的是(　　)
A.在未斷開電源開關的情況下更換燈泡
B.在家庭電路中安裝保險絲或空氣開關
C.可以接觸低壓帶電體,不能靠近高壓帶電體
D.不用及時更換達到使用壽命的插座、導線和家用電器

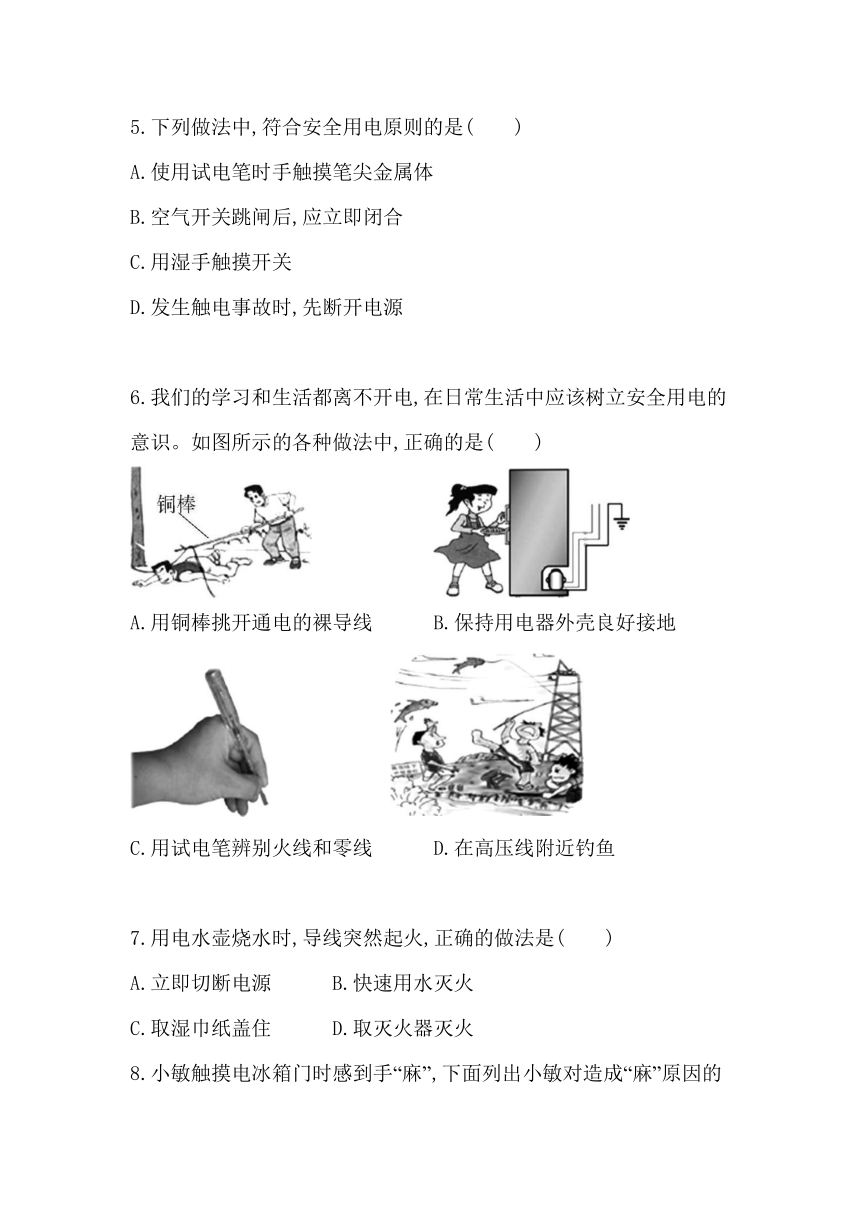

5.下列做法中,符合安全用電原則的是(　　)
A.使用試電筆時手觸摸筆尖金屬體
B.空氣開關跳閘后,應立即閉合
C.用濕手觸摸開關
D.發生觸電事故時,先斷開電源
6.我們的學習和生活都離不開電,在日常生活中應該樹立安全用電的意識。如圖所示的各種做法中,正確的是(　　)
A.用銅棒挑開通電的裸導線　　　B.保持用電器外殼良好接地
C.用試電筆辨別火線和零線　　 D.在高壓線附近釣魚
7.用電水壺燒水時,導線突然起火,正確的做法是(　　)
A.立即切斷電源　　　B.快速用水滅火
C.取濕巾紙蓋住　　　D.取滅火器滅火
8.小敏觸摸電冰箱門時感到手“麻”,下面列出小敏對造成“麻”原因的四種猜想,你認為其中猜想合理的是(　　)
A.火線斷路
B.火線、零線短接
C.火線與電冰箱的金屬外殼接觸
D.電冰箱的金屬外殼接了地線
二、填空題

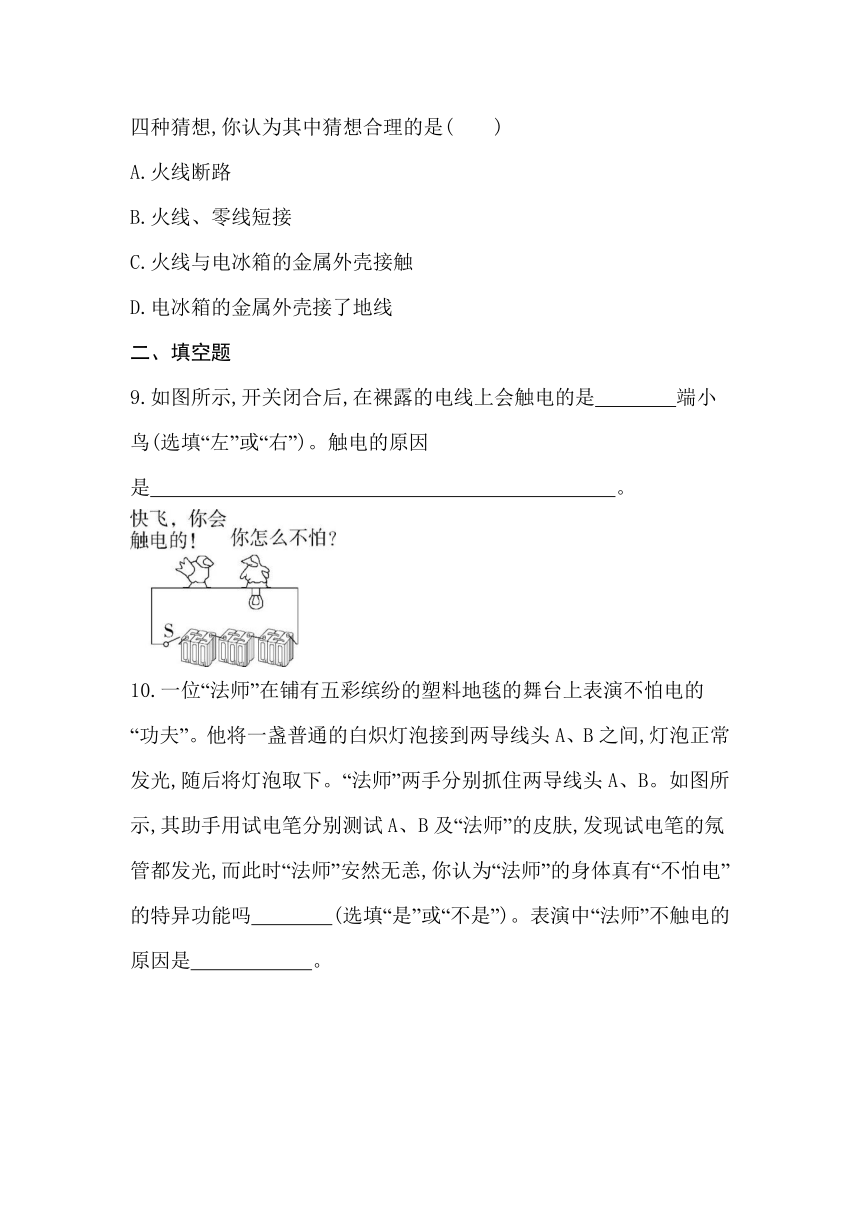

9.如圖所示,開關閉合后,在裸露的電線上會觸電的是　　　　端小鳥(選填“左”或“右”)。觸電的原因是　　　　　　　　　　　　　　　　　　　　　　　。
10.一位“法師”在鋪有五彩繽紛的塑料地毯的舞臺上表演不怕電的“功夫”。他將一盞普通的白熾燈泡接到兩導線頭A、B之間,燈泡正常發光,隨后將燈泡取下?！胺◣煛眱墒址謩e抓住兩導線頭A、B。如圖所示,其助手用試電筆分別測試A、B及“法師”的皮膚,發現試電筆的氖管都發光,而此時“法師”安然無恙,你認為“法師”的身體真有“不怕電”的特異功能嗎　　　　(選填“是”或“不是”)。表演中“法師”不觸電的原因是　　　　　　。
11.生活中的觸電都是人體直接或者間接接觸　　　　并且與零線或　　　　構成通路的時候造成的。
12.如圖所示是某位同學設計的家庭電路連接方式,其中A點是燈頭處的連接螺絲(燈絲完好),當電路中的開關S斷開時,站在地面上的人用手接觸電路中的A點　　　　(選填“會”或“不會”)觸電。
日常生活中,要遵守安全用電的基本原則,如　　　　低壓帶電體,　　　　高壓帶電體,更換燈泡之前要　　　　　　　　等。
14.(1)圖甲中,觸電的原因是人體靠近　　　　帶電體產生電弧,與大地連通形成通路,造成觸電。
(2)圖乙中,觸電的原因是站在大地上的人體接觸火線,通過　　　　使得　　　　和大地連通形成通路,造成觸電。
(3)根據圖示,可知常見觸電的實質是人體直接或間接與　　　　連通,并通過大地或零線形成通路。總結出防止觸電的措施是避免接觸　　　　或靠近高壓線。
15.教學樓樓層之間的樓道里,如果電燈總是亮著會浪費電,小明利用光控開關和兩個聲控開關設計出一種“聰明”的電路:白天無論發出多大的聲音,電燈也不會亮;晚上有人上樓或下樓接近其中任意一個聲控開關時,腳步聲都會使燈發光。請你把圖中的器材連接成符合要求的電路(光控開關在天黑時自動閉合,天亮時自動斷開;聲控開關在有人走近發出聲音時就閉合,閉合后經過一兩分鐘便自動斷開)。
答案解析
1.答案　D　家用電器著火,應立即關掉電源,故A錯誤;在高壓電線下放風箏有觸電的危險,故B錯誤;試電筆內有阻值很大的保護電阻,所以手指碰到筆尾金屬體不會觸電;如果手不接觸筆尾金屬體,無論筆尖金屬體接觸火線還是零線,氖管都不發光,故C錯誤;電路中電流過大會熔斷保險絲,為了更換保險絲比較方便,保險盒應安裝在總開關的后面,故D正確。
2.答案　A　發現有人觸電時,若直接用手將觸電者拉開,由于人體也是導體,所以會造成救人者也觸電,應先切斷電源,然后進行搶救,故A錯誤;保險絲如果和導線并聯在電路中,保險絲被短路,幾乎沒有電流通過保險絲,當家庭電路中電流過大時,保險絲也不會熔斷,不能起到保險的作用,故B正確;下雨打雷時,在室外接聽手機,可能遭到雷擊,故C正確;家用電器失火時,應先切斷電源,再采取滅火措施,故D正確。
3.答案　D　有金屬外殼的家用電器要使用三孔插座,讓金屬外殼接地可以防止金屬外殼帶電而發生觸電事故,故A正確;不能在同一個插排上同時使用多個大功率用電器,否則電路中電流過大,容易引起火災,故B正確;生活用水是導體,用濕手插拔電源插頭易發生觸電事故,故C正確;根據安全用電的原則,開關要連接在火線和用電器之間,故D錯誤。
4.答案　B　更換燈泡時容易碰到金屬部分,切斷電源可以保證金屬部分不帶電,故A不符合安全用電原則;家庭電路中必須要有保險絲或空氣開關,這樣在電流過大時可自動切斷電源,對電路起到保護作用,故B符合安全用電原則;不接觸低壓帶電體,不靠近高壓帶電體,故C不符合安全用電原則;插座、導線和家用電器等達到使用壽命后繼續使用,容易造成觸電事故,故D不符合安全用電原則。故選B。
5.答案　D　使用試電筆時手指要接觸筆尾金屬體,筆尖接觸電線,可辨別火線與零線,但手不能接觸筆尖金屬體,否則會發生觸電事故,故A錯誤;空氣開關跳閘后,應該立即查找故障原因,檢查完畢后再使空氣開關復位,故B錯誤;生活用水是導體,所以我們不能用濕手觸摸開關,否則容易觸電,故C錯誤;發生觸電事故時,應先切斷電源,故D正確。
6.答案　B　發現有人觸電,應首先切斷電源,再用干木棒挑開通電的導線,銅棒是導體,用銅棒挑開裸導線會發生觸電事故,故A錯誤;帶金屬外殼的用電器,外殼一定要接地以防外殼帶電發生觸電事故,故B正確;使用試電筆時,應用手接觸筆尾金屬體,筆尖接觸導線,故C錯誤;在高壓線附近釣魚,很容易發生觸電事故,故D錯誤。
7.答案　A　用電水壺燒水時,導線突然起火,應先切斷電源,讓導線中沒有電流通過,不再發熱,同時在滅火時也能防止觸電事故的發生,故B、C、D錯誤,A正確。
8.答案　C　火線斷路,電路中沒有電流通過,不會發生觸電事故;火、零線短接會使熔絲被燒斷,不會發生觸電事故;火線與電冰箱的金屬外殼接觸,會發生觸電事故,造成手“麻”的感覺;電冰箱的金屬外殼接地符合安全用電原則,不會發生觸電事故。故選C。
9.答案　右　右端小鳥的兩腳分別接觸了電燈的兩端,有一定的電壓
解析　右端小鳥的兩腳分別接觸了電燈的兩端,有一定的電壓,會觸電;左端小鳥的兩腳在同一根電線上,兩點之間幾乎沒有電壓,不會觸電。
10.答案　不是　零線斷開了
解析　用試電筆接觸“法師”,氖管發光說明此時“法師”身體帶電,而他沒有觸電,是因為把零線斷開后,加之舞臺上鋪有塑料地毯,電流無法形成回路。
11.答案　火線　大地
解析　家庭電路中的觸電事故都是人體直接或間接跟火線接觸,并與大地或零線構成通路造成的。
12.答案　會
解析　斷開開關,A處還和火線相連,站在地面上的人用手接觸電路中的A點,相當于接觸火線,因此會發生觸電事故。
13.答案　不接觸　不靠近　斷開開關
解析　在日常生活中,安全用電的基本原則是:不接觸低壓帶電體,不靠近高壓帶電體。為了安全起見,更換燈泡時,應與火線斷開,因此需先斷開開關。
14.答案　(1)高壓　(2)人體　火線　(3)火線　火線
解析　(1)由圖甲可知,人體靠近高壓帶電體,會發生高壓電弧觸電;
(2)圖乙中,站在大地上的人體接觸火線,人的腳站在地面上,使人體接入了電路,構成了通路,所以會發生觸電事故;
(3)觸電的實質是人體直接或間接與火線連通,并通過大地或零線形成通路;防止觸電的措施是避免接觸火線或靠近高壓線。
15.答案　如圖所示
解析　晚上,天黑使光控開關閉合,有人上樓或下樓接近其中任意一個聲控開關時,腳步聲都會使燈發光,說明兩聲控開關并聯后與光控開關串聯,最后再與燈串聯,且開關控制火線,燈與零線相連。
