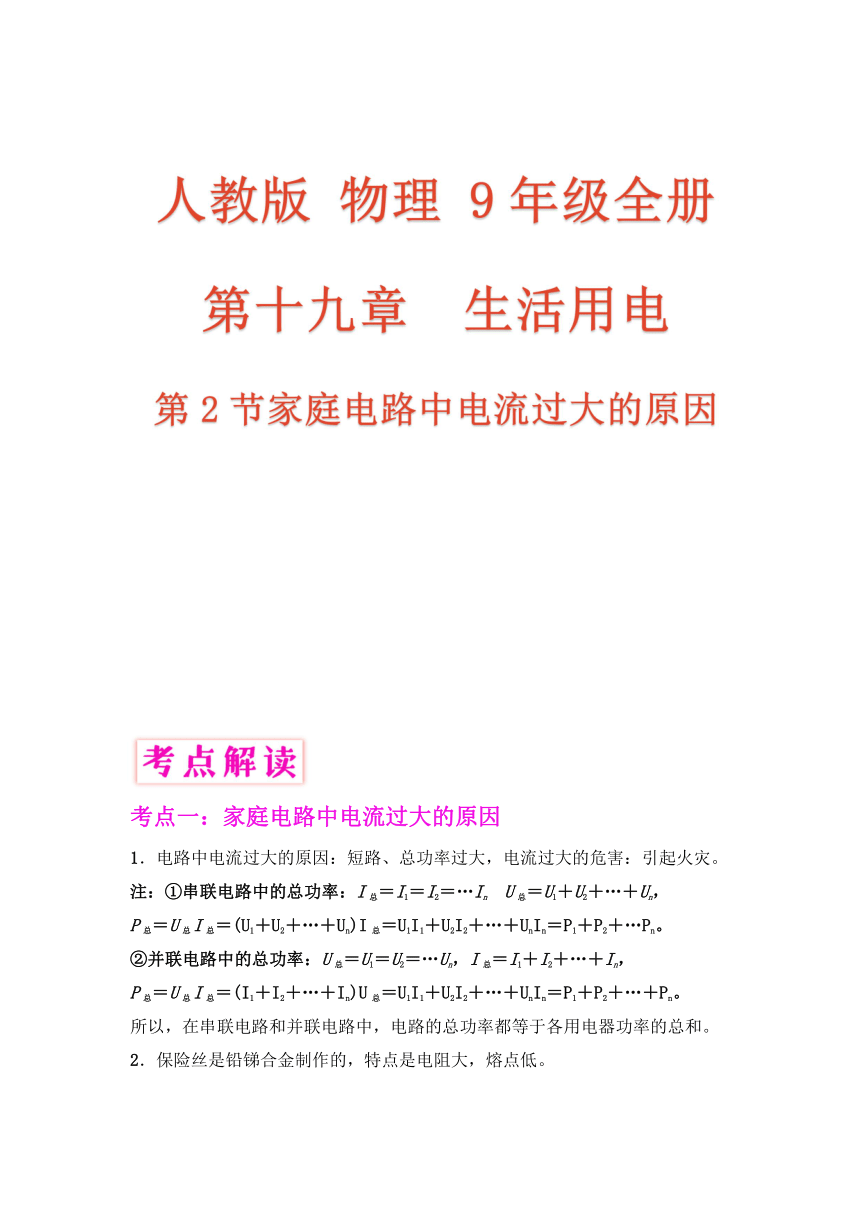

考點一：家庭電路中電流過大的原因
1．電路中電流過大的原因：短路、總功率過大，電流過大的危害：引起火災。
注：①串聯電路中的總功率：I總＝I1＝I2＝…In　U總＝U1＋U2＋…＋Un，
P總＝U總I總＝(U1＋U2＋…＋Un)I總＝U1I1＋U2I2＋…＋UnIn＝P1＋P2＋…Pn。
②并聯電路中的總功率：U總＝U1＝U2＝…Un，I總＝I1＋I2＋…＋In，
P總＝U總I總＝(I1＋I2＋…＋In)U總＝U1I1＋U2I2＋…＋UnIn＝P1＋P2＋…＋Pn。
所以，在串聯電路和并聯電路中，電路的總功率都等于各用電器功率的總和。
2．保險絲是鉛銻合金制作的，特點是電阻大，熔點低。
3．不同粗細的保險絲有不同的額定電流，過粗起不到保險作用，過細容易造成經常斷電，禁止用金屬絲代替保險絲。

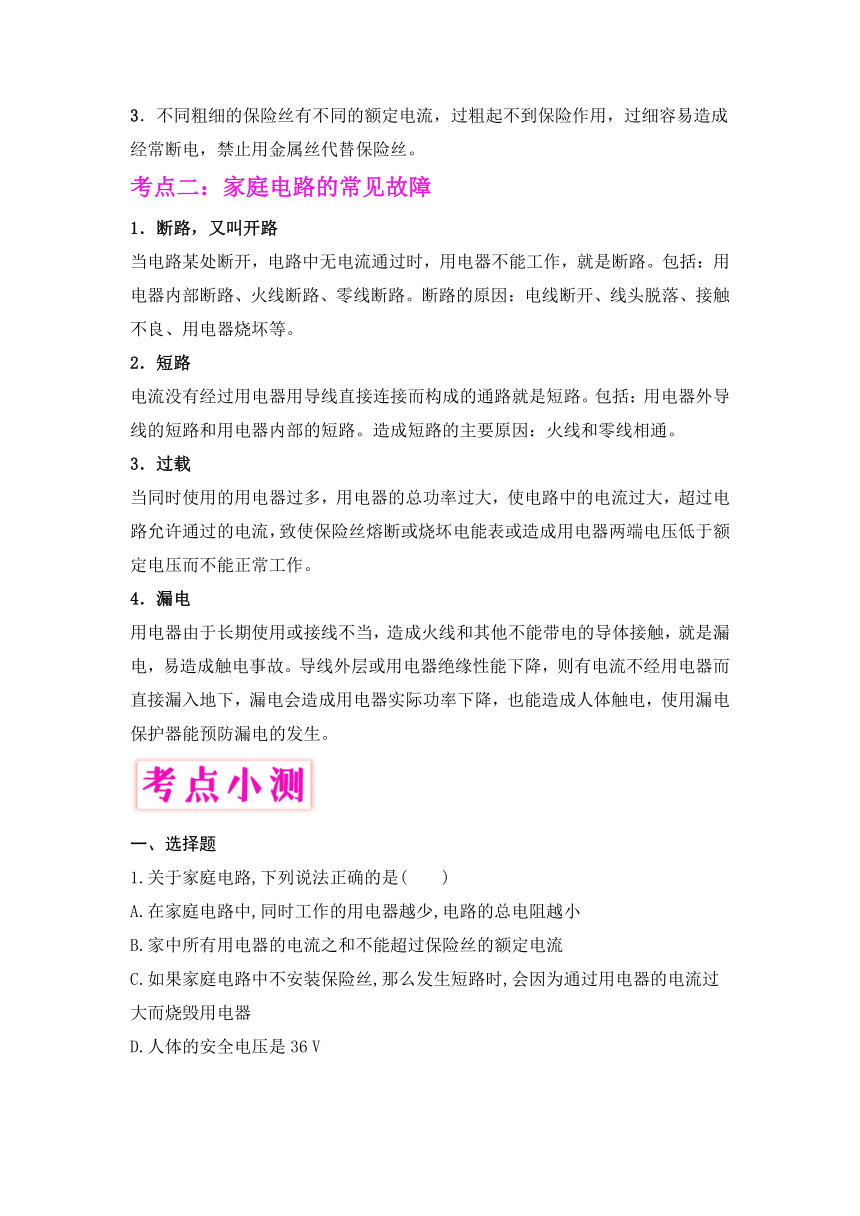

考點二：家庭電路的常見故障
1．斷路，又叫開路
當電路某處斷開，電路中無電流通過時，用電器不能工作，就是斷路。包括：用電器內部斷路、火線斷路、零線斷路。斷路的原因：電線斷開、線頭脫落、接觸不良、用電器燒壞等。
2．短路
電流沒有經過用電器用導線直接連接而構成的通路就是短路。包括：用電器外導線的短路和用電器內部的短路。造成短路的主要原因：火線和零線相通。
3．過載
當同時使用的用電器過多，用電器的總功率過大，使電路中的電流過大，超過電路允許通過的電流，致使保險絲熔斷或燒壞電能表或造成用電器兩端電壓低于額定電壓而不能正常工作。
4．漏電
用電器由于長期使用或接線不當，造成火線和其他不能帶電的導體接觸，就是漏電，易造成觸電事故。導線外層或用電器絕緣性能下降，則有電流不經用電器而直接漏入地下，漏電會造成用電器實際功率下降，也能造成人體觸電，使用漏電保護器能預防漏電的發生。
一、選擇題
1.關于家庭電路,下列說法正確的是(　　)
A.在家庭電路中,同時工作的用電器越少,電路的總電阻越小
B.家中所有用電器的電流之和不能超過保險絲的額定電流
C.如果家庭電路中不安裝保險絲,那么發生短路時,會因為通過用電器的電流過大而燒毀用電器
D.人體的安全電壓是36 V
2.在家庭電路中,能在電流過大時自動切斷電路,從而起到保護作用的是(　　)
A.普通插座　　　B.電能表
C.空氣開關　　　D.試電筆
3.下列關于安全用電的說法正確的是(　　)
A.當電路嚴重過載時,漏電保護器能自動切斷電路
B.使用試電筆時,手指不能碰到筆尾金屬體,以免發生觸電事故
C.保險絲是由電阻大、熔點低的材料制成的
D.應將開關和用電器串聯,并且開關安裝在零線和用電器之間
4.關于家庭電路,下列說法中正確的是(　　)
A.在家庭電路中,同時工作的用電器越多,總電阻越小
B.家庭電路中總電流過大,一定是電路中用電器的總功率過大引起的
C.如果家庭電路中不安裝空氣開關,那么發生短路時,會燒毀用電器
D.空氣開關“跳閘”一定是出現了短路
5.在生活中,我們有時會遇到以下幾種情況,在下述情況中可能引起家庭電路中空氣開關跳閘的是　(　　)
①電路中增加大功率的用電器
②開關中的兩個線頭相碰
③燈座中的兩個線頭相碰
④有人觸電
①和②　　　B.③和④　　　C.①和③　　　D.②和④
6.電與我們的生活息息相關,以下相關說法正確的是(　　)
A.家中電能表的轉盤轉動越快,說明用電器消耗電能越多
B.電路短路會燒壞用電器
C.地線斷路,則電源線為三腳插頭的用電器一定無法正常工作
D.電路中電流過大時,空氣開關會切斷電路起到保護作用
7.下列說法正確的是(　　)
A.熔絲是由熔點較高的材料制成的
B.熔絲熔斷一定是電路短路造成的
C.用電器的開關必須安裝在用電器與火線之間
D.電路連接處接觸不良不可能引起火災
8.家庭電路中,為保證用電器都能獨立工作,各個用電器都是一端接零線,另一端接火線,即這些用電器是　　　　聯的;當家中同時使用的用電器的總功率過大時,家庭電路中的　　　　(選填“漏電保護器”或“空氣開關”)會自動斷開,切斷電路,起到保護電路的作用。

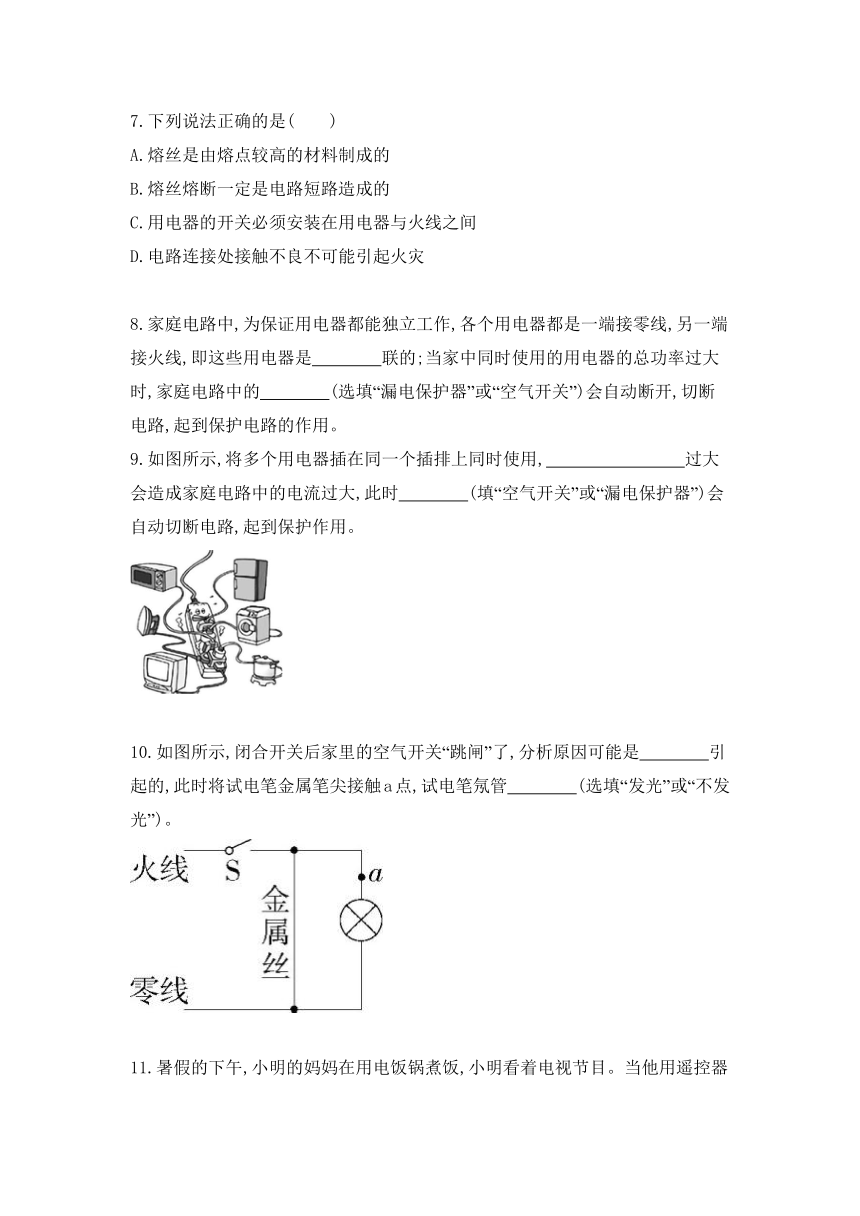

9.如圖所示,將多個用電器插在同一個插排上同時使用,　　　　　　　　過大會造成家庭電路中的電流過大,此時　　　　(填“空氣開關”或“漏電保護器”)會自動切斷電路,起到保護作用。
10.如圖所示,閉合開關后家里的空氣開關“跳閘”了,分析原因可能是　　　　引起的,此時將試電筆金屬筆尖接觸a點,試電筆氖管　　　　(選填“發光”或“不發光”)。

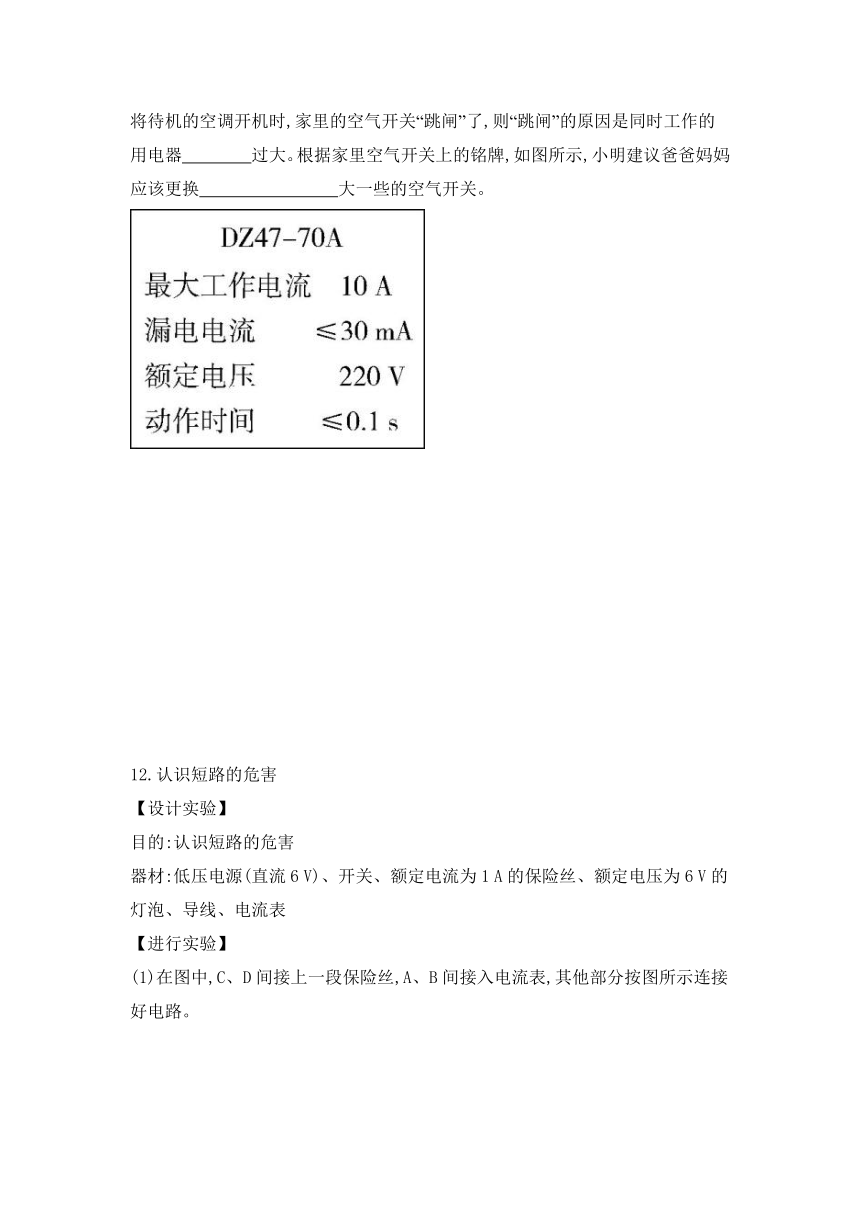

11.暑假的下午,小明的媽媽在用電飯鍋煮飯,小明看著電視節目。當他用遙控器將待機的空調開機時,家里的空氣開關“跳閘”了,則“跳閘”的原因是同時工作的用電器　　　　過大。根據家里空氣開關上的銘牌,如圖所示,小明建議爸爸媽媽應該更換　　　　　　　　大一些的空氣開關。
12.認識短路的危害
【設計實驗】
目的:認識短路的危害
器材:低壓電源(直流6 V)、開關、額定電流為1 A的保險絲、額定電壓為6 V的燈泡、導線、電流表
【進行實驗】
(1)在圖中,C、D間接上一段保險絲,A、B間接入電流表,其他部分按圖所示連接好電路。
(2)當開關閉合時,燈泡　　　　(填“發光”或“不發光”),電流表　　　　(填“有”或“無”)示數。
(3)斷開開關,在B、D間接一根粗銅絲,當閉合開關的瞬間,你將會觀察到　　　　。
A.電流表的指針迅速擺動較大的幅度,保險絲也隨即熔斷
B.電流表的指針無示數,保險絲不會熔斷
C.電流表讀數穩定不變,燈泡正常發光
D.電流表讀數穩定不變,燈泡不亮
【分析論證】
B、D間接入銅絲時,燈泡被短路。根據歐姆定律可知,閉合開關的瞬間,電路中的電流　　　　,通過保險絲和導線的電流　　　　,但是保險絲的電阻比導線大很多,在電流相同時,導體的電功率跟電阻成　　　　比,所以保險絲的電功率比銅絲的電功率大得多,使保險絲的溫度升高,這實際是我們學過的電流的　　　　效應。
13.為了防止電流過大導致用電器核心部件燒毀,很多用電器都裝有保險管(如圖甲所示),圖乙與圖丙是兩個熔斷電流為“10 A”和“20 A”的某種型號“保險管”的截面圖(保險絲的材料和長度相同),那么　　　　圖保險管的熔斷電流為“20 A”;當兩個保險管通過相同的電流時,　　　　保險絲更容易熔斷(以上兩空均選填“乙”或“丙”)。當電路中保險絲意外熔斷,能否用銅絲替代 　　　　(選填“能”或“不能”)。
14.家庭電路中,為了防止電流過大引發的安全事故,應安裝　　　　(選填“熔斷器”或“漏電保護器”)加以保護。用電器的開關應連接在　　　　線上。
15.如圖所示是洗衣機電源插頭和空氣開關。
(1)圖甲中洗衣機的三腳電源插頭標著E的導線應該和用電器的　　　　相連;家庭用電器之間　　　　(選填“能”或“不能”)串聯起來。
(2)圖乙是起保險作用的空氣開關,它是為了防止由于　　　　　　　　或　　　　　　　　使家庭電路中電流過大導致的危險。
答案解析
1.答案　B　在家庭電路中,各用電器是并聯的,并聯電路電阻越并越小,所以家庭中同時工作的家用電器越少,電路的總電阻就越大,故A錯誤;當電路中的電流過大,超過保險絲的額定電流時,保險絲能產生較多的熱,使保險絲迅速熔斷,所以家庭電路的總電流不能超過保險絲的額定電流,故B正確;家庭電路中各用電器之間是并聯關系,如果家庭電路中不安裝保險絲,當發生短路時,沒有電流通過用電器,不會燒毀用電器,而會燒壞供電線路,故C錯誤;對人體的安全電壓是不超過36 V,故D錯誤。
2.答案　C　在家庭電路中,當電路中的電流過大時,空氣開關會自動斷開,俗稱“跳閘”,從而起到保護作用;插座是用來連接用電器的,電能表是測量電路中消耗的電能的,試電筆是辨別火線和零線的,它們不能起到保護電路的作用,故C正確,A、B、D錯誤。
3.答案　C　當電路嚴重過載時,電流較大,進戶線中流入的電流和流出的電流是相等的,漏電保護器不會切斷電路,故A錯誤;使用試電筆時,手指不能碰到筆尖金屬體,手指要接觸筆尾金屬體,故B錯誤;家庭電路中的保險絲是由電阻大、熔點低的合金制成的,故C正確;開關和用電器串聯,控制用電器的開關要連接在火線和用電器之間,故D錯誤。
4.答案　A　在家庭電路中,各用電器是并聯的,并聯電路電阻越并越小,所以家庭電路中同時工作的家用電器越多,電路的總電阻就越小,故A正確;家庭電路中總電流過大,可能是短路引起的,也可能是電路中用電器的總功率過大引起的,故B錯誤;家庭電路中各用電器之間是并聯關系,如果家庭電路中不安裝空氣開關,當發生短路時,沒有電流通過用電器,不會燒毀用電器,而會燒壞供電線路,故C錯誤;家庭電路中空氣開關“跳閘”,可能是用電器總功率過大,也可能是電路中發生了短路,故D錯誤。
5.答案　C?、匐娐分性黾恿舜蠊β视秒娖?會導致用電器的總功率過大,會導致電流過大,引起家庭電路中空氣開關跳閘;②開關中的兩個線頭相碰,會導致開關無法控制用電器,用電器將一直工作,但不會導致電流過大,不會引起家庭電路中空氣開關跳閘;③燈座中的兩個線頭相碰,在將其插入電路中時,相當于將火線和零線直接連在一起,會造成電路短路,從而造成電流過大,引起家庭電路中空氣開關跳閘;④有人觸電,不會引起家庭電路中的電流過大,不會引起家庭電路中空氣開關跳閘?？梢?可能引起家庭電路中空氣開關跳閘的是①③。故選C。
6.答案　D　電能表的轉盤轉得越快,說明用電器消耗的電能越快,不能說明用電器消耗電能越多,故A錯誤;家庭電路短路時會燒壞保險絲或空氣開關跳閘,不會燒壞用電器,故B錯誤;在家庭電路中有些用電器使用的是三腳插頭,接線時要保證“左零右火中接地”;如果地線斷路,則用電器仍能正常工作,但如果外殼漏電,則易發生觸電事故,故C錯誤;空氣開關會在電路短路或電路中電流過大時切斷電路起到保護作用,故D正確。
7.答案　C　熔絲是由電阻大、熔點低的合金制成的,故A錯誤。當電路中電流過大時,熔絲會熔斷,電流過大的原因可能是短路,也可能是電路的總功率過大,故B錯誤。用電器的開關應裝在用電器與火線之間,斷開開關時,能切斷火線,此時接觸用電器不會觸電,故C正確。電路連接處接觸不良,該處的電阻較大,因為導線連接處與導線串聯在電路中,所以通過的電流相等、通電時間相等,由Q=I2Rt,可知連接處產生的熱量較多,往往比別處更容易發熱,加速導線老化,甚至引起火災,故D錯誤。
8.答案　并　空氣開關
解析　在家庭電路中,各用電器是并聯的,每個用電器都是一端接零線,另一端接火線;電路中同時使用的用電器總功率過大時,由P=UI可知會使電路電流過大,空氣開關能自動斷開,起到保護電路的作用。
9.答案　用電器的總功率　空氣開關
解析　將多個用電器插在同一個插排上同時使用,用電器的總功率過大,根據P=UI可知,會造成家庭電路中的總電流過大,空氣開關會自動斷開。
10.答案　短路　不發光
解析　由圖可知,燈泡的兩端被金屬絲連接,則燈泡被短路,會引起電路中的電流過大,空氣開關會“跳閘”;由于空氣開關“跳閘”,a點無電流通過,所以將試電筆金屬筆尖接觸a點,試電筆氖管不發光。
11.答案　總功率　最大工作電流
解析　空調屬于大功率用電器,當他用遙控器將待機的空調開機時,家里的空氣開關“跳閘”了,說明干路中的電流過大,則“跳閘”的原因可能是同時工作的用電器的總功率過大了;根據空氣開關上的銘牌可知,該空氣開關的最大工作電流為10 A,而由前面分析可知接入空調時干路中的電流過大(超過10 A),所以,為了讓家中的空調能正常使用,應該更換最大工作電流大一些的空氣開關。
12.答案　【進行實驗】(2)發光　有　(3)A
【分析論證】很大　相等　正　熱
解析　【進行實驗】
(2)當開關閉合時,由圖可知,這是一個正常連接的電路,燈泡與保險絲串聯,所以燈泡發光,電流表有示數。
(3)斷開開關,在B、D間接一根粗銅絲,此時燈泡被短路,電流通過保險絲后,直接經電流表回到電源負極,所以當閉合開關的瞬間,將會觀察到電流表的指針迅速擺動較大的幅度,保險絲也隨即熔斷,燈泡不發光,故只有A符合題意。
【分析論證】
當B、D間接入銅絲時,燈泡被短路。根據歐姆定律可知,閉合開關的瞬間,電路中的電流很大,通過保險絲和導線的電流相等,但是保險絲的電阻比導線大很多,由公式P=I2R可知,在電流相同時,導體的電功率跟電阻成正比,所以保險絲的電功率比銅絲的電功率大得多,使保險絲的溫度升高,這實際是我們學過的電流的熱效應。
13.答案　乙　丙　不能
解析　兩管內保險絲的材料相同,長度相同,粗細不同,越粗的保險絲電阻越小,即乙保險絲的電阻小,允許通過的電流大,故乙圖保險絲的熔斷電流為“20 A”;由于丙保險絲的電阻大,根據Q=I2Rt可知,通過相同的電流、通電時間相同時,丙保險絲產生的熱量更多,溫度更高,更容易熔斷;銅絲的電阻小、熔點高,不容易熔斷,因此,當電路中保險絲意外熔斷,不能用銅絲替代。
14，答案　熔斷器　火
解析　當家庭電路中電流過大時,熔斷器會自動切斷電路,所以家庭電路中,為了防止電流過大引發的安全事故,應該安裝熔斷器;為了用電器的安全,用電器的開關應連接在火線上。
15，答案　(1)金屬外殼　不能　(2)電路中發生短路　用電器總功率過大
解析　(1)洗衣機的三腳插頭標著E的導線應該和用電器的金屬外殼相連,當三腳插頭插入三孔插座時,三腳插頭標著E的導線與三孔插座的地線相連,使金屬外殼與大地相連,這樣萬一用電器的金屬外殼帶電,電流就會通過地線導入大地,防止觸電事故的發生。家用電器工作時互不影響,是并聯的,不能串聯;(2)家庭電路中空氣開關的作用是保護電路,當電路中發生短路或用電器總功率過大時會引起空氣開關跳閘。
