2024年九年級物理中考專題復習:《電功率計算題》
尖子生專訓B卷
姓名:___________得分:___________

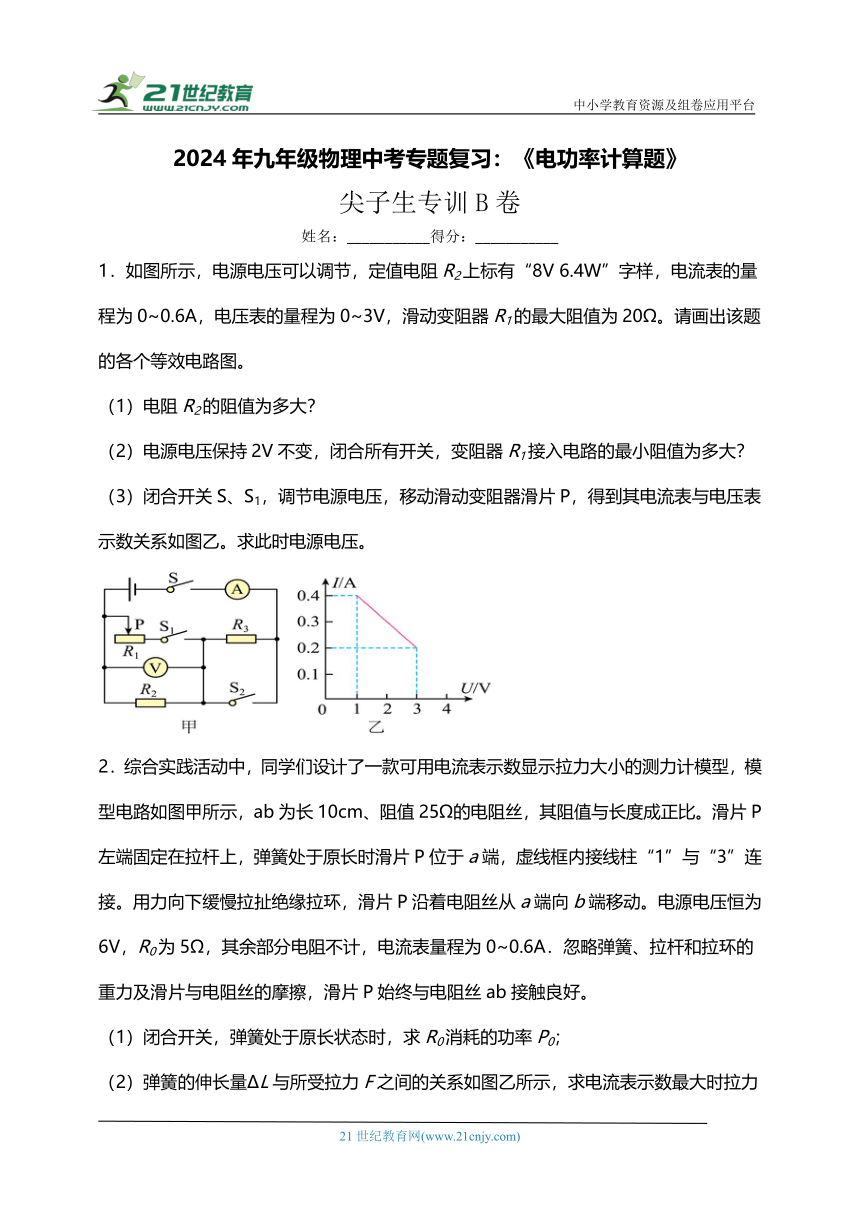

1.如圖所示,電源電壓可以調節,定值電阻R2上標有“8V 6.4W”字樣,電流表的量程為0~0.6A,電壓表的量程為0~3V,滑動變阻器R1的最大阻值為20Ω。請畫出該題的各個等效電路圖。
(1)電阻R2的阻值為多大?
(2)電源電壓保持2V不變,閉合所有開關,變阻器R1接入電路的最小阻值為多大?
(3)閉合開關S、S1,調節電源電壓,移動滑動變阻器滑片P,得到其電流表與電壓表示數關系如圖乙。求此時電源電壓。
2.綜合實踐活動中,同學們設計了一款可用電流表示數顯示拉力大小的測力計模型,模型電路如圖甲所示,ab為長10cm、阻值25Ω的電阻絲,其阻值與長度成正比。滑片P左端固定在拉桿上,彈簧處于原長時滑片P位于a端,虛線框內接線柱“1”與“3”連接。用力向下緩慢拉扯絕緣拉環,滑片P沿著電阻絲從a端向b端移動。電源電壓恒為6V,R0為5Ω,其余部分電阻不計,電流表量程為0~0.6A.忽略彈簧、拉桿和拉環的重力及滑片與電阻絲的摩擦,滑片P始終與電阻絲ab接觸良好。
(1)閉合開關,彈簧處于原長狀態時,求R0消耗的功率P0;
(2)彈簧的伸長量ΔL與所受拉力F之間的關系如圖乙所示,求電流表示數最大時拉力F的大小;
(3)從電路的安全性考慮,同學們對甲圖的方案進行了改進。其他條件不變,定值電阻R0的阻值應滿足什么條件?
(4)小韓同學發現電流表表盤改成表示拉力的大小時刻度不均勻,為了能均勻顯示力的大小,他利用原有的器材和電壓表、開關、導線等器材重新設計了電路,請你在圖丙中把電路補充完整。

3.圖甲是小雯家空氣加濕器電路的示意圖。加濕裝置上標有“220V 22W”字樣,R1是探測空氣濕度的濕敏電阻置于加濕器表面,其阻值隨空氣濕度變化的圖像如圖乙所示,R0是電磁鐵線圈的電阻。當控制電路中的電流增大到某一數值時,銜鐵被吸引下來,加濕裝置電路斷開;當控制電路中的電流減小到某一數值時,銜鐵被拉回,加濕裝置電路閉合并開始工作。已知控制電路電源的電壓為6V且保持不變,當空氣濕度為40%時,控制電路中的電流為0.04A,現在小雯讓加濕器工作時,使臥室內空氣濕度控制在40%~50%。求:
(1)加濕裝置正常工作時的電流及電磁鐵線圈R0的阻值;
(2)濕度控制在40%~50%之間,電磁鐵線圈消耗的最小功率;
(3)電流范圍不變時,若小雯用阻值為75Ω的線圈替換原電磁鐵線圈,加濕器工作時臥室內的空氣濕度最大值是多少?

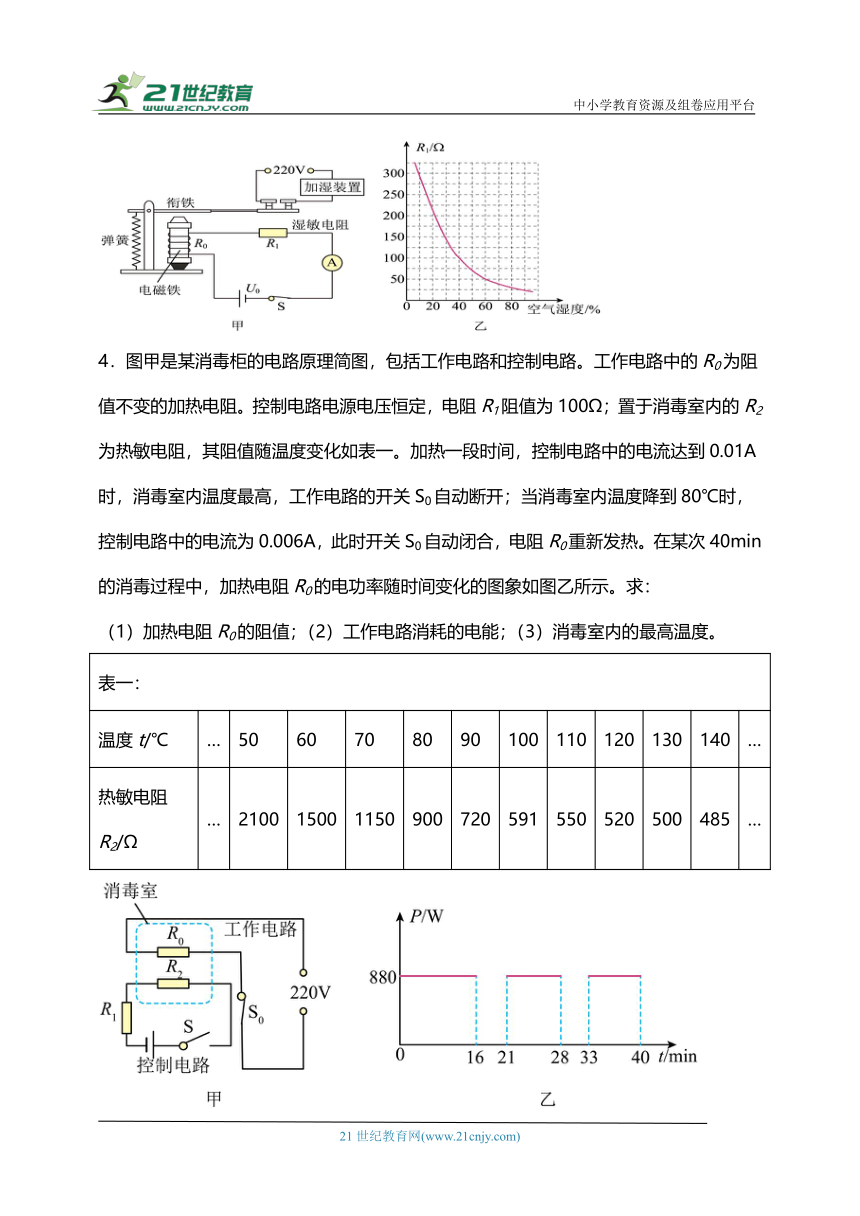

4.圖甲是某消毒柜的電路原理簡圖,包括工作電路和控制電路。工作電路中的R0為阻值不變的加熱電阻。控制電路電源電壓恒定,電阻R1阻值為100Ω;置于消毒室內的R2為熱敏電阻,其阻值隨溫度變化如表一。加熱一段時間,控制電路中的電流達到0.01A時,消毒室內溫度最高,工作電路的開關S0自動斷開;當消毒室內溫度降到80℃時,控制電路中的電流為0.006A,此時開關S0自動閉合,電阻R0重新發熱。在某次40min的消毒過程中,加熱電阻R0的電功率隨時間變化的圖象如圖乙所示。求:
(1)加熱電阻R0的阻值;(2)工作電路消耗的電能;(3)消毒室內的最高溫度。
表一:
溫度t/℃ … 50 60 70 80 90 100 110 120 130 140 …
熱敏電阻R2/Ω … 2100 1500 1150 900 720 591 550 520 500 485 …

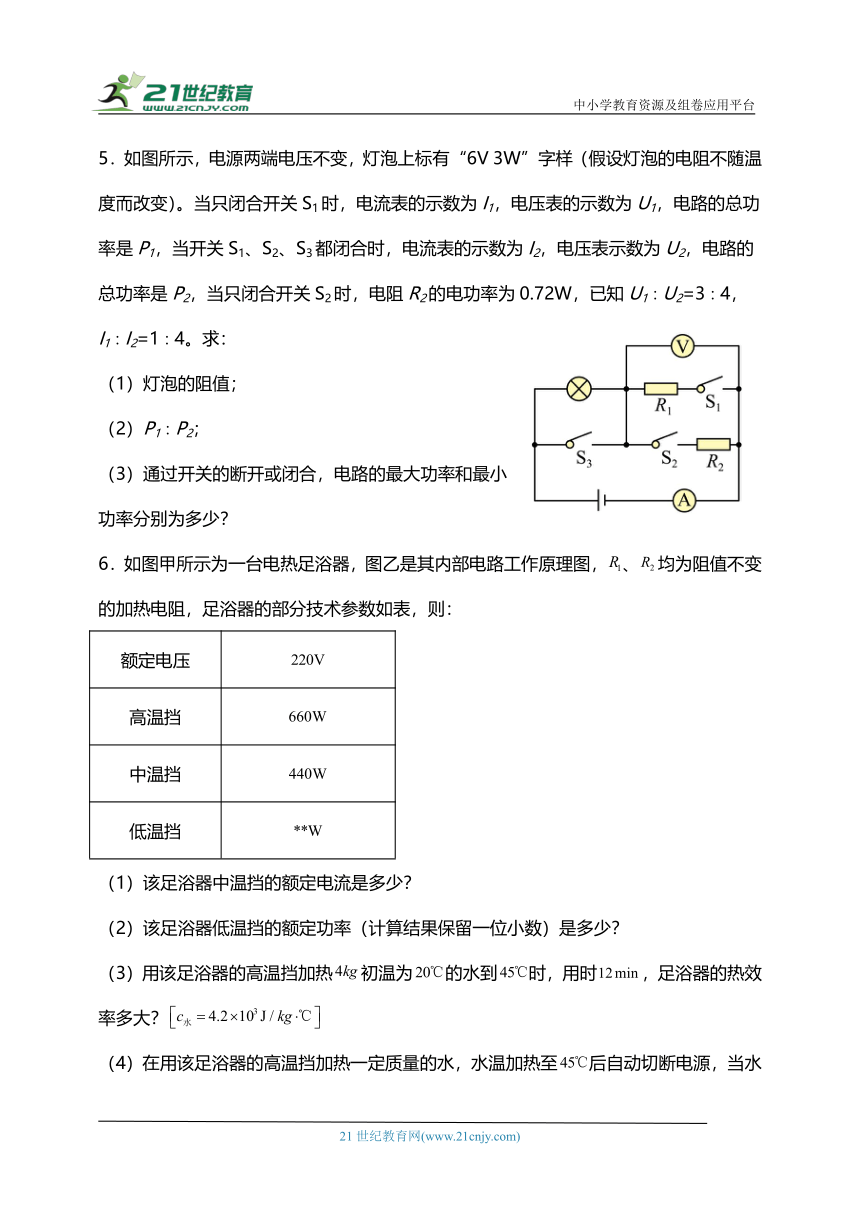

5.如圖所示,電源兩端電壓不變,燈泡上標有“6V 3W”字樣(假設燈泡的電阻不隨溫度而改變)。當只閉合開關S1時,電流表的示數為I1,電壓表的示數為U1,電路的總功率是P1,當開關S1、S2、S3都閉合時,電流表的示數為I2,電壓表示數為U2,電路的總功率是P2,當只閉合開關S2時,電阻R2的電功率為0.72W,已知U1∶U2=3∶4,I1∶I2=1∶4。求:
(1)燈泡的阻值;
(2)P1∶P2;
(3)通過開關的斷開或閉合,電路的最大功率和最小功率分別為多少?
6.如圖甲所示為一臺電熱足浴器,圖乙是其內部電路工作原理圖,、均為阻值不變的加熱電阻,足浴器的部分技術參數如表,則:
額定電壓
高溫?fù)?br/>中溫?fù)?br/>低溫?fù)?br/>(1)該足浴器中溫?fù)醯念~定電流是多少?
(2)該足浴器低溫?fù)醯念~定功率(計算結果保留一位小數)是多少?
(3)用該足浴器的高溫?fù)跫訜岢鯗貫榈乃綍r(shí),用時,足浴器的熱效率多大?
(4)在用該足浴器的高溫?fù)跫訜嵋欢ㄙ|(zhì)量的水,水溫加熱至后自動切斷電源,當水溫降至?xí)r,又自動接通高溫?fù)跫訜犭娐贰K疁仉S時間變化的圖像如圖丙所示。當水溫第一次加熱至?xí)r,小明開始足浴,用時小時,求這次足浴消耗的電能是多少?
7.有一種電加熱恒溫箱,工作原理如圖1所示,控制電路由電壓為U1=9V的電源、開關、電磁繼電器(線圈電阻不計)、電阻箱R0和熱敏電阻Rx組成;電磁繼電器只有當線圈中電流達到30mA時,銜鐵才吸合,熱敏電阻Rx的阻值隨溫度變化關系如表所示。工作電路電源電壓為220V,R1為電熱絲,阻值恒為88Ω,燈泡L1銘牌上標有“220V,800W”字樣,R3是一個額定電壓為220V,額定功率為100W的電阻絲,其作用是使箱內空氣均勻保溫,紅、綠指示燈用于分別指示電路加熱、保溫,電阻忽略不計。電能表的表盤如圖2所示。
t/℃ 30 40 50 60 70
Rx/Ω 305 245 200 170 150
(1)求燈泡L1的電阻;
(2)若恒溫箱內的加熱裝置工作時間為10min,求此時間內電能表表盤轉過的圈數;
(3)如果恒溫箱的溫度設定為50℃,求電阻箱R0應接入電路的阻值。
8.圖甲為某新型電飯煲,額定電壓為。它采用了“聰明火”技術,智能化地控制不同時間段的烹飪溫度,以得到食物最佳的營養和口感。圖乙為其電路原理圖,和為電阻不變的電熱絲,是自動控制開關。將電飯煲接入電路中,在電飯煲工作的內,它消耗的電功率隨時間變化的圖像如圖丙所示。求:
(1),電飯煲產生的熱量是多少;
(2)第時,電路中的電流;
(3)電熱絲的阻值;
(4)當用電高峰期,實際電壓為時,從開始工作到第一次自動斷開,使用該電飯煲的實際電功率為多少?(計算結果取整數)
9.在如圖甲所示的電路中,電源電壓保持不變。R1為定值電阻。閉合開關S,將滑動變阻器R2的滑片P從最左端滑到最右端,兩電壓表示數隨電流表示數變化的完整圖像如圖乙所示。求:
(1)電源電壓和定值電阻R1的阻值;
(2)滑動變阻器R2的最大值和它消耗的最大功率。
答案:
1.(1)10Ω;(2)5Ω;(3)5V
2.(1)0.2W;(2)400N;(3)10Ω;(4)
3.(1)0.1A,50Ω;(2)0.08W;(3)60%
4.(1)55Ω;(2)0.44 kW·h;(3)130℃
5.(1)12Ω;(2)1:4;(3)3W,0.75W
6.(1);(2);(3);(4)
7.(1)60.5Ω;(2)675r;(3)100Ω
8.(1);(2);(3);(4)
9.(1)8V;10Ω;(2)30Ω,1.6W
