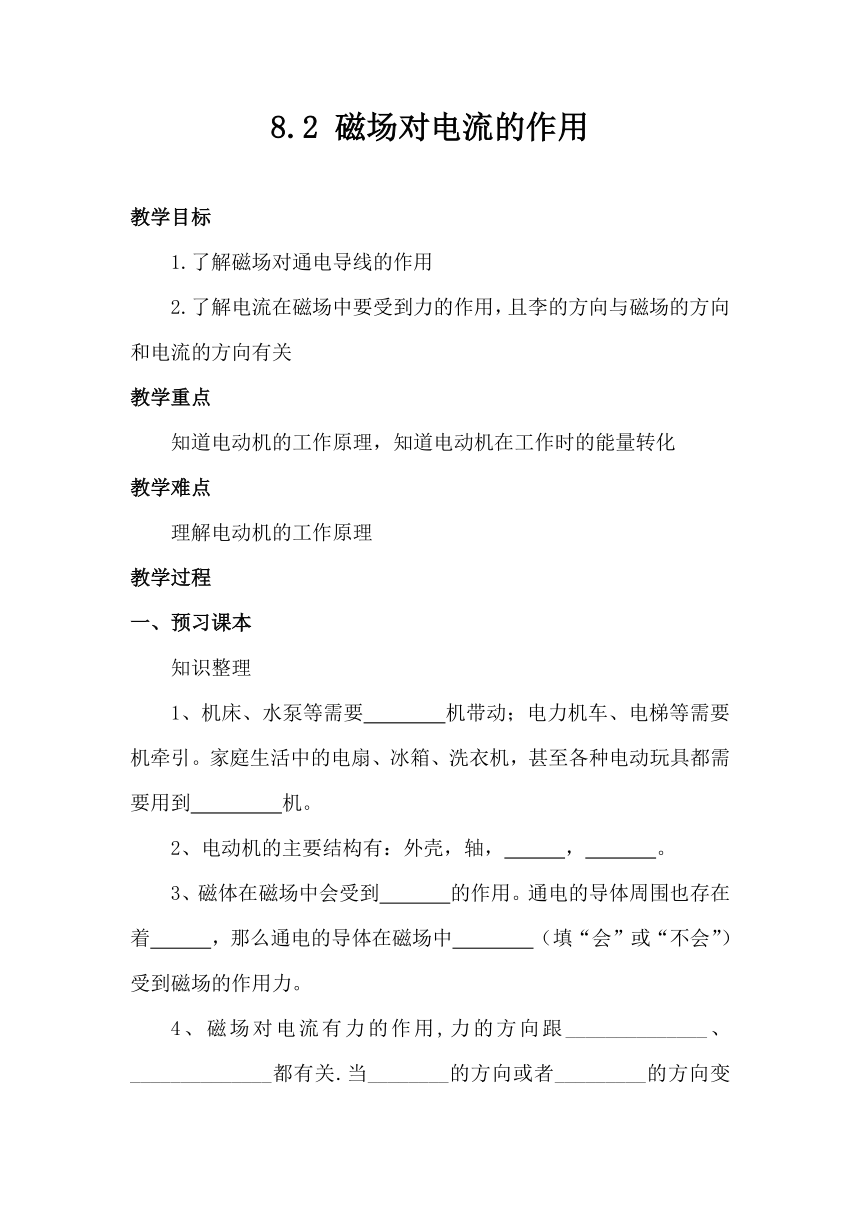

8.2 磁場對電流的作用
教學目標
1.了解磁場對通電導線的作用
2.了解電流在磁場中要受到力的作用，且李的方向與磁場的方向和電流的方向有關
教學重點
知道電動機的工作原理，知道電動機在工作時的能量轉化
教學難點
理解電動機的工作原理
教學過程
一、預習課本
知識整理
1、機床、水泵等需要 機帶動；電力機車、電梯等需要 機牽引。家庭生活中的電扇、冰箱、洗衣機，甚至各種電動玩具都需要用到 機。
2、電動機的主要結構有：外殼，軸， ， 。
3、磁體在磁場中會受到 的作用。通電的導體周圍也存在著 ，那么通電的導體在磁場中 （填“會”或“不會”）受到磁場的作用力。
4、磁場對電流有力的作用,力的方向跟______________、______________都有關.當________的方向或者_________的方向變得相反時,通電導線受力的方向也變得相反.

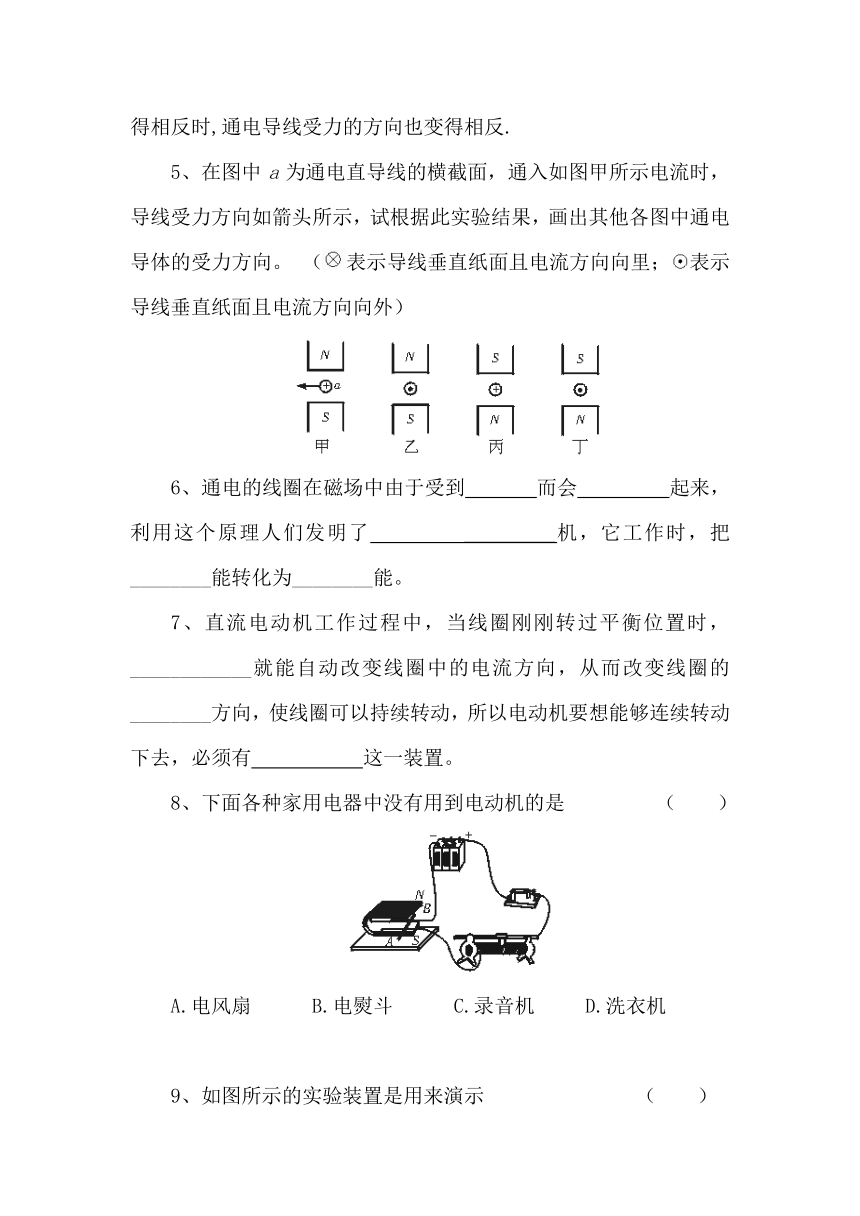

5、在圖中a為通電直導線的橫截面，通入如圖甲所示電流時，導線受力方向如箭頭所示，試根據此實驗結果，畫出其他各圖中通電導體的受力方向。 （表示導線垂直紙面且電流方向向里；表示導線垂直紙面且電流方向向外）
6、通電的線圈在磁場中由于受到 而會 起來，利用這個原理人們發明了 _________機，它工作時，把________能轉化為________能。
7、直流電動機工作過程中，當線圈剛剛轉過平衡位置時，____________就能自動改變線圈中的電流方向，從而改變線圈的________方向，使線圈可以持續轉動，所以電動機要想能夠連續轉動下去，必須有 這一裝置。
8、下面各種家用電器中沒有用到電動機的是 （ ）
A.電風扇 B.電熨斗 C.錄音機 D.洗衣機
9、如圖所示的實驗裝置是用來演示 （ ）
A.電流的磁場
B.電磁感應現象
C.磁場對通電導體的作用
D.電磁鐵原理
10、通過預習，你還有哪些疑惑？
二、課上學習任務
1、直流電動機是利用 的原理制成的。通電導體在磁場里的受力方向跟 方向和 方向有關；電磁感應現象中導體中感應電流的方向跟 方向和 方向有關。
2、電動機在日常生活和工農業生產中的應用十分廣泛，關于電動機，下列說法錯誤的是（ ）
A、電動機是應用通電線圈在磁場中受力轉動的原理制成的；
B、直流電動機中的換向器能使通電線圈持續轉動；
C、電動機是把電能轉化成機械能的裝置；
D、電動機是把機械能轉化成電能的裝置。
3、如圖所示是電機示意圖，對于圖示的說法，正確的是（ ）
A、這是直流電動機的示意圖，線圈正轉到平衡位置；
B、這是直流電動機的示意圖，線圈受到磁場力的作用而轉動；
C、這是交流發電機的示意圖，此時導線切割磁感線，線圈中產生感應電流；
D、這是交流發電機的示意圖，此時導線不切割磁感線，線圈中沒有電流。
4、如圖所示是檢驗磁場對通電導體作用力的實驗裝置。當導線 ab中有某方向電流通過時，它受到磁場的作用力向上。
⑴如果僅將兩磁極對調位置，導線ab受力向 ；
⑵如果磁極位置不變，僅改變ab中的電流方向，導線ab受力向 ；
⑶如果同時對調磁極位置和改變電流方向，導線ab受力向 。
3、當堂檢測
1．通電導體在磁場中受力而運動時（ 　）
Ａ．消耗了電能，產生了機械能
　 Ｂ．消耗了機械能，產生了電能
　 Ｃ．消耗了機械能，產生了內能
　 Ｄ．消耗了化學能，產生了電能
2.如圖所示，直導線通電時發生偏轉，說明__________對電流有力的作用，可以利用這個原理制作__________(選填“電動機”或“發電機”)。如果只改變電流方向，直導線偏轉方向________。
