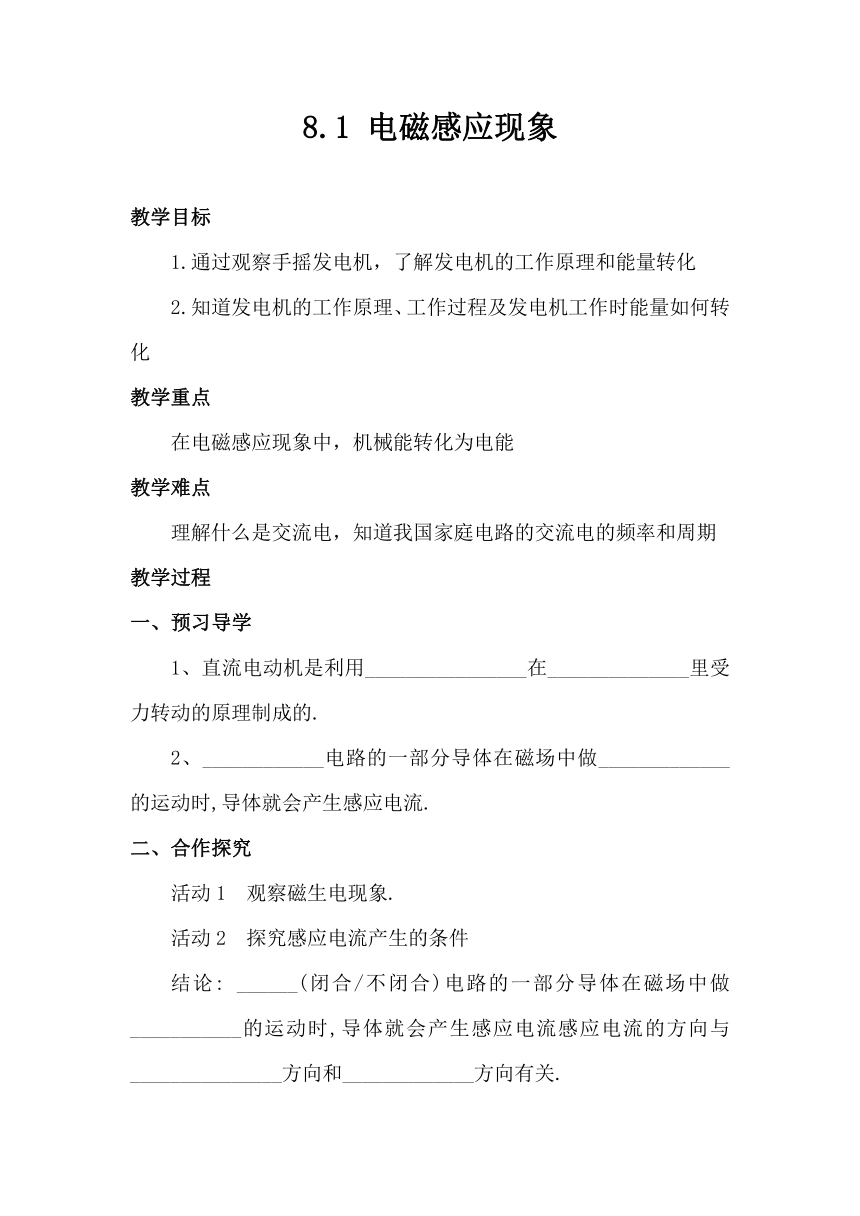

8.1 電磁感應現象
教學目標
1.通過觀察手搖發電機，了解發電機的工作原理和能量轉化
2.知道發電機的工作原理、工作過程及發電機工作時能量如何轉化
教學重點
在電磁感應現象中，機械能轉化為電能
教學難點
理解什么是交流電，知道我國家庭電路的交流電的頻率和周期
教學過程
一、預習導學
1、直流電動機是利用________________在______________里受力轉動的原理制成的.
2、____________電路的一部分導體在磁場中做_____________的運動時,導體就會產生感應電流.
二、合作探究
活動1 觀察磁生電現象.
活動2 探究感應電流產生的條件
結論: ______(閉合/不閉合)電路的一部分導體在磁場中做___________的運動時,導體就會產生感應電流感應電流的方向與_______________方向和_____________方向有關.

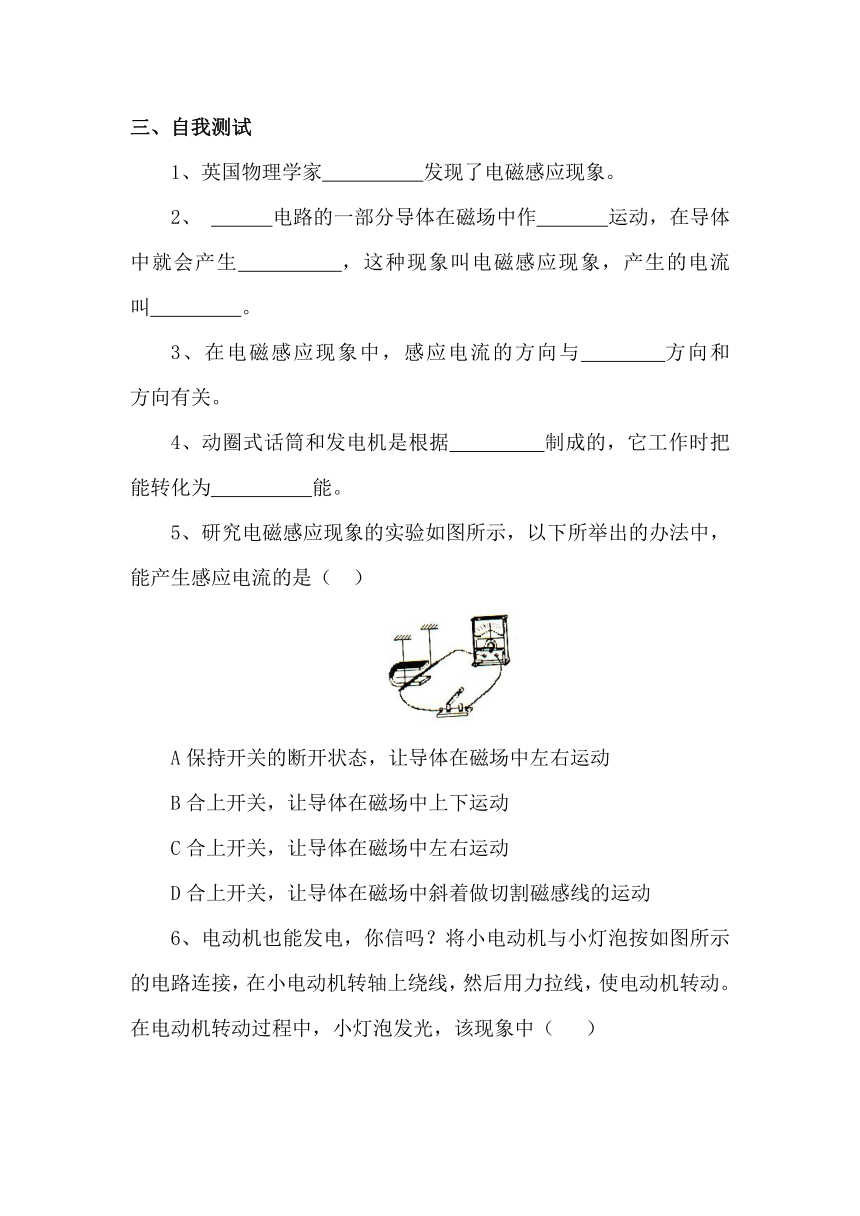

三、自我測試
1、英國物理學家 發現了電磁感應現象。
2、 電路的一部分導體在磁場中作 運動，在導體中就會產生 ，這種現象叫電磁感應現象，產生的電流叫 。
3、在電磁感應現象中，感應電流的方向與 方向和 方向有關。
4、動圈式話筒和發電機是根據 制成的，它工作時把 能轉化為 能。
5、研究電磁感應現象的實驗如圖所示，以下所舉出的辦法中，能產生感應電流的是（ ）
A保持開關的斷開狀態，讓導體在磁場中左右運動
B合上開關，讓導體在磁場中上下運動
C合上開關，讓導體在磁場中左右運動
D合上開關，讓導體在磁場中斜著做切割磁感線的運動
6、電動機也能發電，你信嗎？將小電動機與小燈泡按如圖所示的電路連接，在小電動機轉軸上繞線，然后用力拉線，使電動機轉動。在電動機轉動過程中，小燈泡發光，該現象中（ ）
①電產生了磁，使電動機轉動②磁產生了電，使小燈泡發光③電動機是電源④轉速越快，燈泡越亮
A①②③ B①③④ C①②④ D②③④
7、某物理興趣小組利用圖20所示裝置做探究電磁感應實驗，得出如下記錄表格（實驗中磁鐵不運動）：
實驗序號 磁極位置 開關情況 導體運動情況 電流表指針偏轉情況
1 上N下S 閉合 不運動 不偏轉
2 上N下S 閉合 上、下運動 不偏轉
3 上N下S 閉合 水平向右運動 向右偏轉
4 上N下S 閉合 水平向左運動 向左偏轉
5 上N下S 斷開 水平向右運動 不偏轉
6 上S下N 閉合 水平向左運動 向右偏轉
綜合分析上列實驗記錄，解答下列問題：
（1）感應電流產生的條件是：
該結論是分析比較實驗序號 ___和 ___ 或_ ___和 得出的；
（2）影響感應電流的方向的因素是：
③ ，該結論是分析比較實驗序號 得出的；
④ ，該結論是分析比較實驗序號 得出的；
1.在圖中，a表示垂直于紙面的一根導體的橫截面，導體是閉合電路中的一部分，它在磁場中按如圖所示的方向運動，其中不產生感應電流是
10.我國供生產和生活用的交流電，周期是 ，頻率為 ，電流的方向每秒鐘改變 次.
9.如圖是閉合電路的一部分導體在磁場中運動，不能產生感應電流的是
