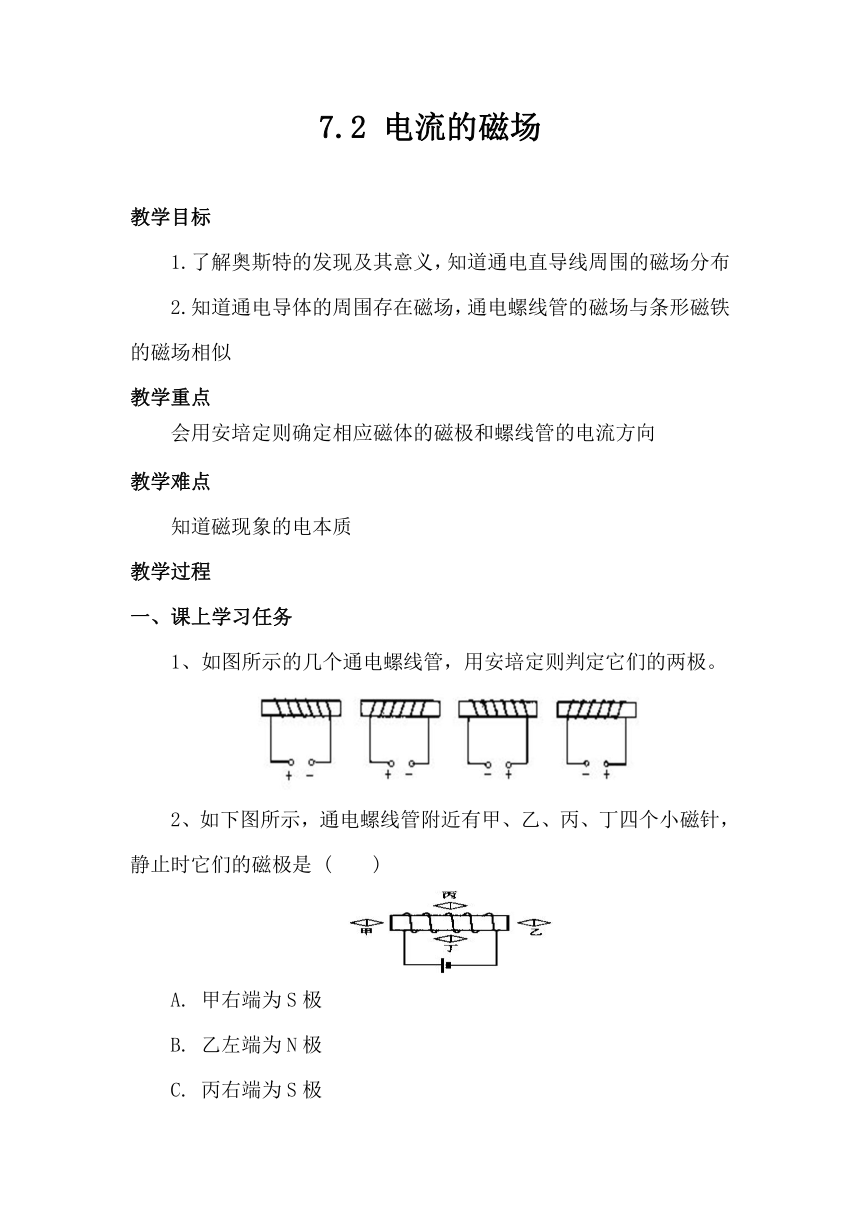

7.2 電流的磁場
教學目標
1.了解奧斯特的發現及其意義，知道通電直導線周圍的磁場分布
2.知道通電導體的周圍存在磁場，通電螺線管的磁場與條形磁鐵的磁場相似
教學重點
會用安培定則確定相應磁體的磁極和螺線管的電流方向
教學難點
知道磁現象的電本質
教學過程
一、課上學習任務
1、如圖所示的幾個通電螺線管，用安培定則判定它們的兩極。
2、如下圖所示，通電螺線管附近有甲、乙、丙、丁四個小磁針，靜止時它們的磁極是 ( )
A. 甲右端為S極
B. 乙左端為N極
C. 丙右端為S極

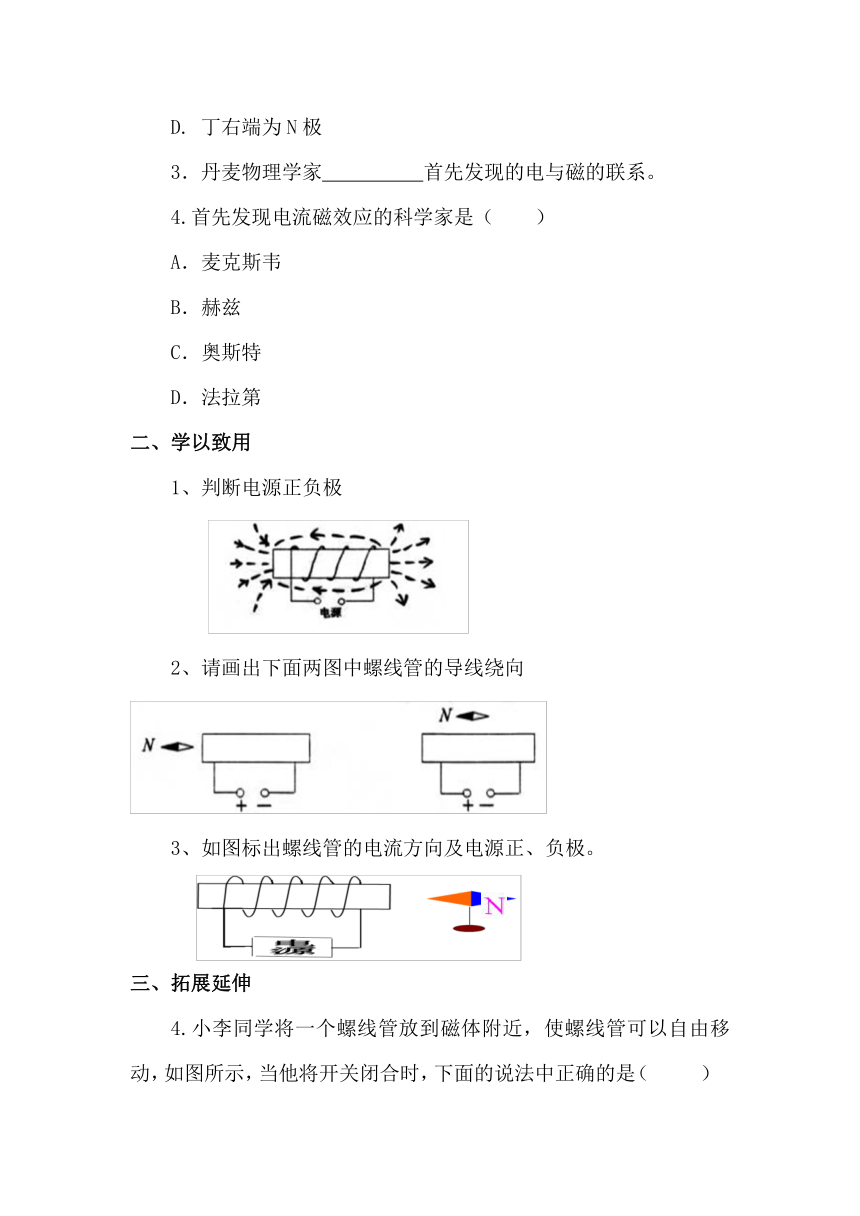

D. 丁右端為N極
3．丹麥物理學家 首先發現的電與磁的聯系。
4.首先發現電流磁效應的科學家是（ ）
A．麥克斯韋
B．赫茲
C．奧斯特
D．法拉第
二、學以致用
1、判斷電源正負極
2、請畫出下面兩圖中螺線管的導線繞向
3、如圖標出螺線管的電流方向及電源正、負極。
三、拓展延伸
4.小李同學將一個螺線管放到磁體附近，使螺線管可以自由移動，如圖所示，當他將開關閉合時，下面的說法中正確的是（ ）
A.通電螺線管將向右運動
B.通電螺線管將向左運動
C.通電螺線管不會運動
D.通電螺線管將先向左運動，后向右運動
5.許達同學在探究通電螺線管的極性和管外磁場的分布情況時，在螺線管外部的a、b、c處擺放了三個小磁針，如圖所示，當他閉合開關，等到小磁針靜止后，下面的說法中正確的是（ ）
A.小磁針a、b的左端是N極、小磁針c的右端是N極
B.小磁針a、c的左端是N極、小磁針b的右端是N極
C.小磁針b、c的左端是N極、小磁針a的右端是N極
D.小磁針a、c的右端是N極、小磁針b的左端是N極
6.當通以如圖所示方向的電流時，小磁針的S極將向紙外偏轉，若改變電流方向，圖中的小磁針轉向?yàn)? )
A.小磁針N極將向紙外偏轉
B.小磁針S極將向紙外偏轉
C.小磁針N極指向不變
D.小磁針N極可能向紙內偏轉，也可能向紙外偏轉
四、達標檢測
1．請你在下圖中，標出通電螺線管的電流方向，標出通電螺線管的N、S極和磁感線的方向。
第一題 第二題
2．如上圖，根據小磁針方向，請標出電源正負極。
3．如下圖所示，在通電螺線管磁場中的A點位置放一小磁針，小磁針靜止時N極水平向右，請畫出螺線管導線的繞法。
