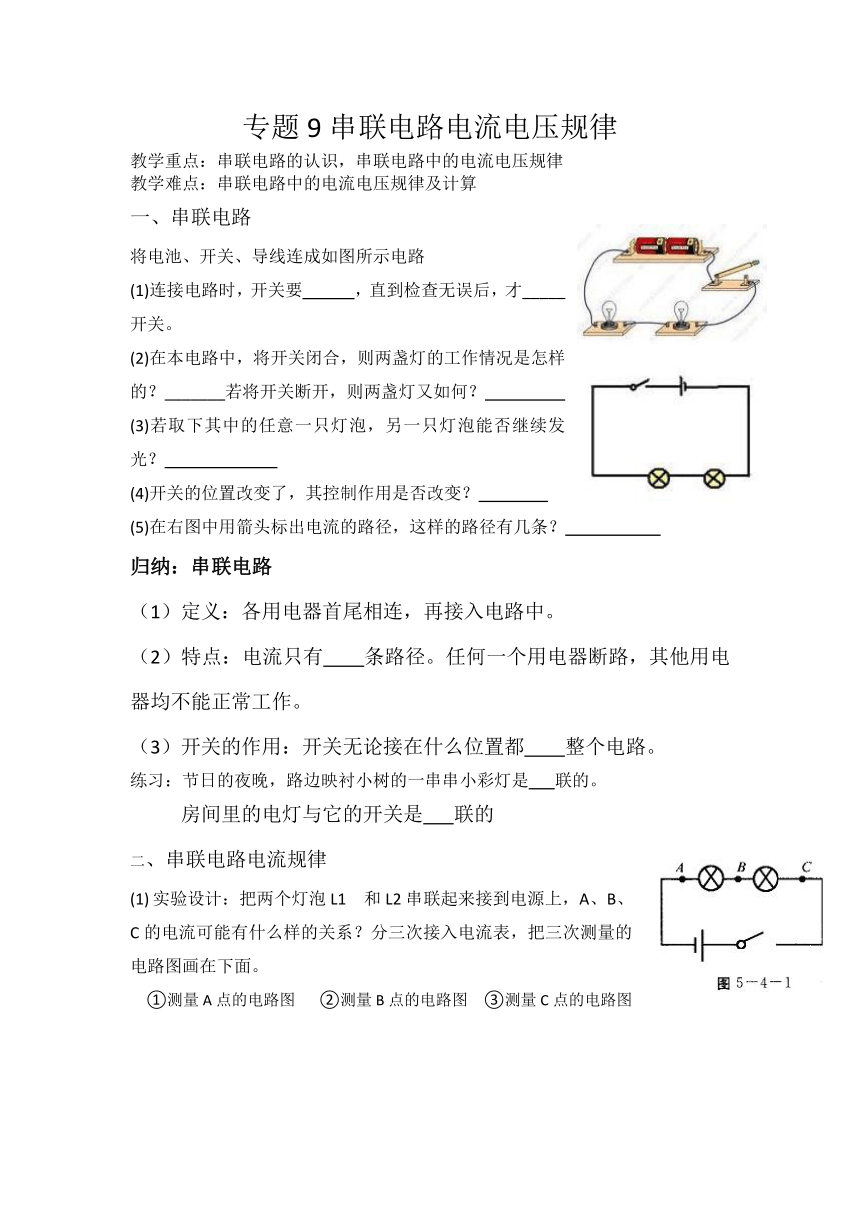

專題9串聯電路電流電壓規律
教學重點：串聯電路的認識，串聯電路中的電流電壓規律
教學難點：串聯電路中的電流電壓規律及計算
一、串聯電路
將電池、開關、導線連成如圖所示電路
(1)連接電路時，開關要 ，直到檢查無誤后，才_____開關。　
(2)在本電路中，將開關閉合，則兩盞燈的工作情況是怎樣的？_______若將開關斷開，則兩盞燈又如何？ 　　
(3)若取下其中的任意一只燈泡，另一只燈泡能否繼續發光？ 　　
(4)開關的位置改變了，其控制作用是否改變？
(5)在右圖中用箭頭標出電流的路徑，這樣的路徑有幾條？
歸納：串聯電路
（1）定義：各用電器首尾相連，再接入電路中。
（2）特點：電流只有 條路徑。任何一個用電器斷路，其他用電器均不能正常工作。
（3）開關的作用：開關無論接在什么位置都 整個電路。
練習：節日的夜晚，路邊映襯小樹的一串串小彩燈是 聯的。
房間里的電燈與它的開關是 聯的
二、串聯電路電流規律
實驗設計：把兩個燈泡L1　和L2串聯起來接到電源上，A、B、C的電流可能有什么樣的關系？分三次接入電流表，把三次測量的電路圖畫在下面。
①測量A點的電路圖 ②測量B點的電路圖 ③測量C點的電路圖
（2）進行實驗：
注意正確使用電流表，把實驗結果如實地記錄下來，填寫在下面的實驗記錄中，并把實驗中遇到的問題也記下來。
試驗次數 A點的電流IA B點的電流IB C點的電流IC
1
2
3
分析實驗數據得出串聯電路電流的規律是：在串聯電路中，電路中的電流 。公式表達式：__________
練習：
三、串聯電路電壓規律
實驗設計：把兩個燈泡L1　和L2串聯起來接到電源上，AB之間、BC之間、AC之間的電壓可能有什么樣的關系？分三次接入電壓表，把三次測量的電路圖畫在下面。
①測量AB兩點間的電路圖 ②測量BC兩點間的電路圖 ③測量AC兩點間的電路圖
(2)實驗記錄AB間的電壓U1/V；BC間的電壓U2/V；AC間的電壓U/V
AB間的電壓U1/v BC間的電壓U2/v AC間的電壓U/V
第一次測量
第二次測量
（3）分析實驗數據得出串聯電路電壓的規律是：在串聯電路中，電源電壓 各用電器兩端 。公式表達式：__________
練習：
