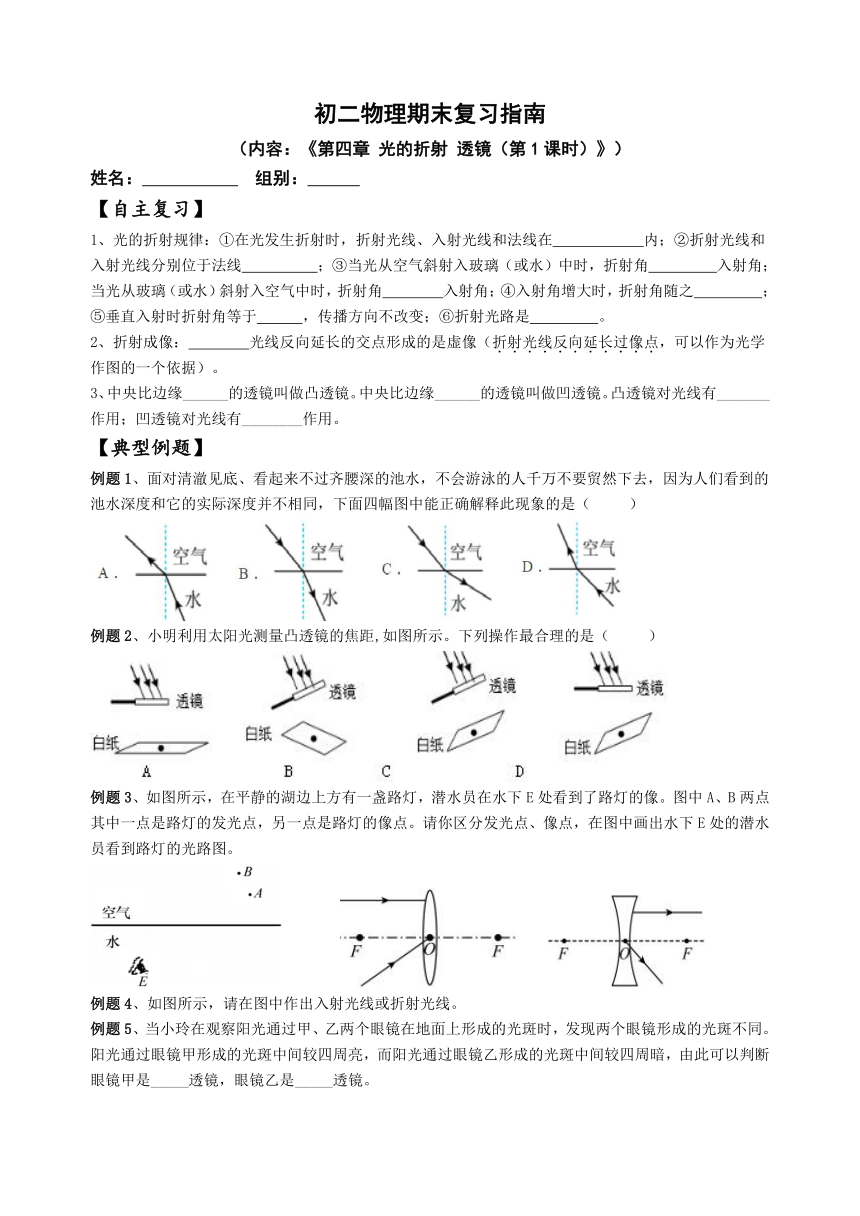

初二物理期末復習指南
（內容：《第四章 光的折射 透鏡（第1課時）》）
姓名： 組別：
【自主復習】
1、光的折射規律：①在光發生折射時，折射光線、入射光線和法線在 內；②折射光線和入射光線分別位于法線 ；③當光從空氣斜射入玻璃（或水）中時，折射角 入射角；當光從玻璃（或水）斜射入空氣中時，折射角 入射角；④入射角增大時，折射角隨之 ；
⑤垂直入射時折射角等于 ，傳播方向不改變；⑥折射光路是 。
2、折射成像： 光線反向延長的交點形成的是虛像（折射光線反向延長過像點，可以作為光學作圖的一個依據）。
3、中央比邊緣______的透鏡叫做凸透鏡。中央比邊緣______的透鏡叫做凹透鏡。凸透鏡對光線有_______作用；凹透鏡對光線有________作用。
【典型例題】
例題1、面對清澈見底、看起來不過齊腰深的池水，不會游泳的人千萬不要貿然下去，因為人們看到的池水深度和它的實際深度并不相同，下面四幅圖中能正確解釋此現象的是（ ）
例題2、小明利用太陽光測量凸透鏡的焦距,如圖所示。下列操作最合理的是（　 　）
例題3、如圖所示，在平靜的湖邊上方有一盞路燈，潛水員在水下E處看到了路燈的像。圖中A、B兩點其中一點是路燈的發光點，另一點是路燈的像點。請你區分發光點、像點，在圖中畫出水下E處的潛水員看到路燈的光路圖。
例題4、如圖所示，請在圖中作出入射光線或折射光線。
例題5、當小玲在觀察陽光通過甲、乙兩個眼鏡在地面上形成的光斑時，發現兩個眼鏡形成的光斑不同。陽光通過眼鏡甲形成的光斑中間較四周亮，而陽光通過眼鏡乙形成的光斑中間較四周暗，由此可以判斷眼鏡甲是_____透鏡，眼鏡乙是_____透鏡。

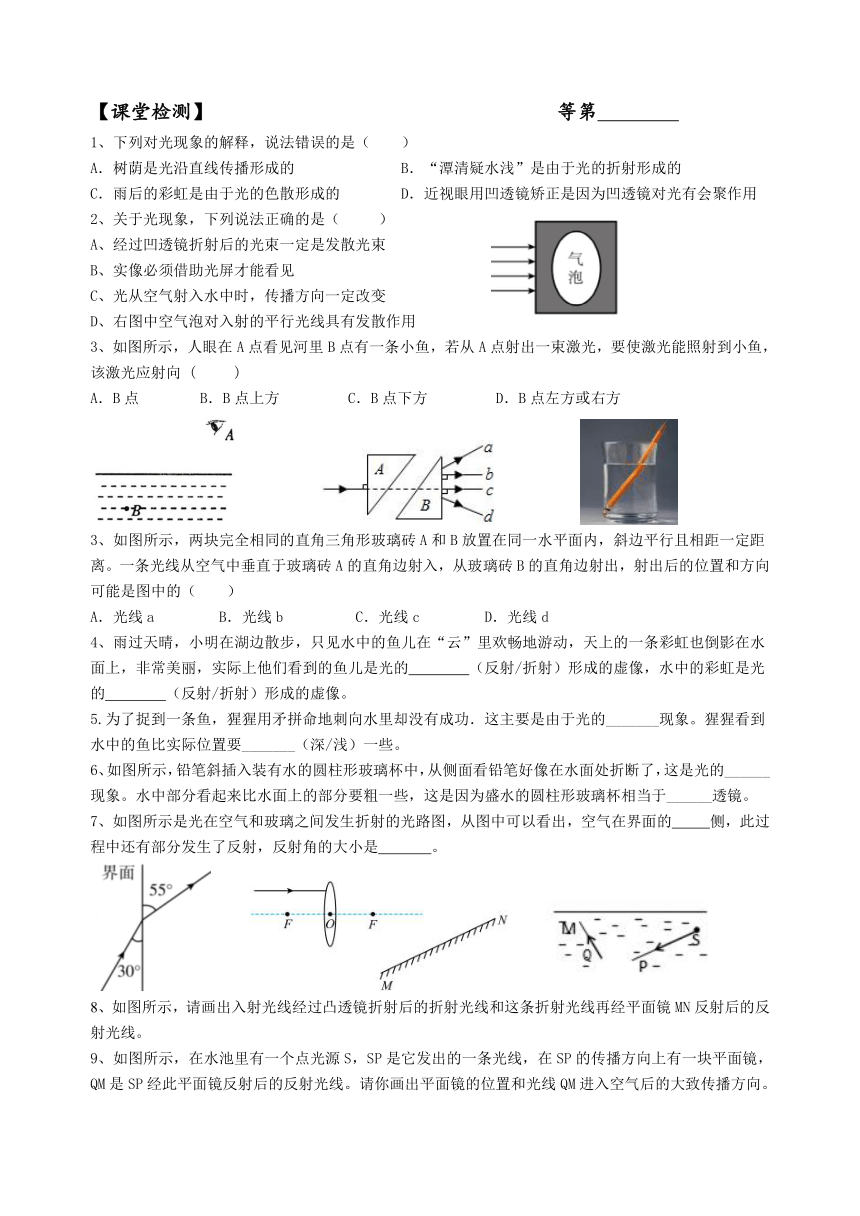

【課堂檢測】 等第
1、下列對光現象的解釋，說法錯誤的是（　　）
A．樹蔭是光沿直線傳播形成的 B．“潭清疑水淺”是由于光的折射形成的
C．雨后的彩虹是由于光的色散形成的 D．近視眼用凹透鏡矯正是因為凹透鏡對光有會聚作用
2、關于光現象，下列說法正確的是（ ）
A、經過凹透鏡折射后的光束一定是發散光束
B、實像必須借助光屏才能看見
C、光從空氣射入水中時，傳播方向一定改變
D、右圖中空氣泡對入射的平行光線具有發散作用
3、如圖所示，人眼在A點看見河里B點有一條小魚，若從A點射出一束激光，要使激光能照射到小魚，該激光應射向 ( )
A．B點 B．B點上方 C．B點下方 D．B點左方或右方
3、如圖所示，兩塊完全相同的直角三角形玻璃磚A和B放置在同一水平面內，斜邊平行且相距一定距離。一條光線從空氣中垂直于玻璃磚A的直角邊射入，從玻璃磚B的直角邊射出，射出后的位置和方向可能是圖中的（ ）
A．光線a B．光線b C．光線c D．光線d
4、雨過天晴，小明在湖邊散步，只見水中的魚兒在“云”里歡暢地游動，天上的一條彩虹也倒影在水面上，非常美麗，實際上他們看到的魚兒是光的 （反射/折射）形成的虛像，水中的彩虹是光的 （反射/折射）形成的虛像。
5.為了捉到一條魚，猩猩用矛拼命地刺向水里卻沒有成功．這主要是由于光的_______現象。猩猩看到水中的魚比實際位置要_______（深/淺）一些。
6、如圖所示，鉛筆斜插入裝有水的圓柱形玻璃杯中，從側面看鉛筆好像在水面處折斷了，這是光的______現象。水中部分看起來比水面上的部分要粗一些，這是因為盛水的圓柱形玻璃杯相當于______透鏡。
7、如圖所示是光在空氣和玻璃之間發生折射的光路圖，從圖中可以看出，空氣在界面的　 　側，此過程中還有部分發生了反射，反射角的大小是　　　 。
8、如圖所示，請畫出入射光線經過凸透鏡折射后的折射光線和這條折射光線再經平面鏡MN反射后的反射光線。
9、如圖所示，在水池里有一個點光源S，SP是它發出的一條光線，在SP的傳播方向上有一塊平面鏡，QM是SP經此平面鏡反射后的反射光線。請你畫出平面鏡的位置和光線QM進入空氣后的大致傳播方向。
涇河中學初二物理期末復習指南
（內容：《第四章 光的折射 透鏡（第2課時）》）
姓名： 組別：
【自主復習】
1、“探究凸透鏡成像規律”時，應在光具座上依次放置 、 和 ，并調整它們的高度，使它們的中心大致在 ，這樣做的目的是 。
2、凸透鏡成像規律以及規律歸納：
物體位置 像的位置 像的正倒 像的大小 像的虛實 應用
u>2f 倒立 實像
v=2f 等大 測焦距
v>2f 倒立 實像
u=f 不　　　成　　　像 平行光源
u歸納：①一倍焦距內外分________；②二倍焦距內外分__________；③實像都是_____立的，像物在透鏡的____（同/異）側；④虛像一定是____立的，像物在透鏡的____（同/異）側；⑤在成實像時，物距減小，像距_____。（可以記憶為物近、像遠、像變大）⑥當u>v時，物大像小；當u=v時，物像等大；當u【典型例題】
例題1、小華在做“探究凸透鏡成像規律”的實驗時，凸透鏡的位置固定不動，實驗操作規范，在如圖所示位置時，燭焰恰好在光屏上成清晰的像。
（1）這個像的成像原理與 （放大鏡/投影儀/照相機）的成像原理相同；
（2）如果想在光屏上得到更大的清晰的像，應將蠟燭向 移，光屏向 移（以上兩空選填“左”或“右”）：此時，把光屏和蠟燭的位置互換，在光屏上 （能/不能）成清晰的像；
（3）當光屏上成清晰的像時，小華用不透明的紙板擋住透鏡下半部分，則光屏上所成的像 （完整/不完整）；
（4）實驗時，由于實驗時間較長，蠟燭變短，燭焰的像在光屏上的位置會向 （上/下）方移動。
例題2、在探究凸透鏡成像規律的實驗中，蠟燭、凸透鏡和光屏的位置如圖所示，燭焰在光屏上恰好成一清晰等大的實像，下列說法正確的是 （ ）
A.該凸透鏡的焦距是20cm
B.將蠟燭移動到20cm刻度處，移動光屏可得到倒立、放大的實像
C.將蠟燭移動到35cm刻度處，為使燭焰在光屏上成一清晰的像，應向右移動光屏
D.將蠟燭移動到45cm刻度處，為使燭焰在光屏上成一清晰的像，應向右移動光屏
例題3、用三塊透鏡做實驗，在物距相同的情況下得到如下數據，可知這三塊透鏡的焦距關系為（ ）
A、fAfB>fC C、fC>fA>fB D、fA>fC>fB
例題4、如圖所示，請畫出由燭焰上S點發出的兩條光線經過凸透鏡后的折射光線，并畫出發光點S的像點S′。
例題5、如圖所示，請在圖中作出入射光線或折射光線。
【課堂檢測】 等第
1、在“探究凸透鏡成像規律”時，將點燃的蠟燭放在距凸透鏡 30cm 處，在透鏡另一側距離透鏡 16cm 處光屏上得到燭焰清晰的像。則下列說法正確的是( )
①光屏上成倒立、放大的實像；②照相機是利用這一成像原理工作的；③該透鏡的焦距 f一定滿足 8cmA．只有①和③ B．只有②和④ C．只有②和③ D．只有①和④
2、在用一凸透鏡研究其成像的規律時，某同學得到的部分
實驗信息如下表所示。根據表中信息判定下列說法不正確
的是 ( )
A.該凸透鏡的焦距是15cm
B.當u=25cm時，凸透鏡成放大的像，放大鏡就是這一原理的應用
C.當v=24cm 時，凸透鏡成縮小的像，照相機就是就是這一原理的應用
D.若把物體從距凸透鏡22cm處向距凸透鏡32cm處滑動，像會逐漸變小
3、如圖所示，在“探究凸透鏡成像的規律”實驗中，若將點燃的蠟燭依次放在a、b、c三處，其中蠟燭放在_____處得到的實像最大，放在______處得到的實像最小。
4、小明同學在做“探究凸透鏡成像規律”的實驗中，先用焦距20cm的凸透鏡甲進行實驗，在光屏上得到了清晰的像，如圖所示。
（1）光屏上像的性質是 、 的實像。若保持蠟燭和光屏位置不變，移動透鏡至 刻度線處，光屏上能再次呈現清晰的像；
（2）他改用10cm的凸透鏡乙繼續進行實驗，如果不改變發光體和凸透鏡的位置，要在光屏上成清晰的像，光屏應向_____移動（選填“左”、“右”）。
（2）改用10cm的凸透鏡乙繼續進行實驗時，光屏所成清晰的像偏下，要是光屏所成的像移動到光屏中央處位置，應使凸透鏡向_____移動（選填“上”、“下”）。
（3）光屏上得到發光體清晰的像時，小明不小心用手指尖觸摸到凸透鏡，此時光屏上_____（選填序號：①“會有指尖的像”、②“會出現指尖的影子”、③“發光體的像暗了一些”）。
