13.3 廣播和電視
知識梳理
1、無線電廣播的發射由廣播電臺完成；
發射部分主要由話筒、載波發生器、調制器、放大器和發射天線組成。
接收部分主要由接收天線、調諧器、解調器和揚聲器組成。
2、電視信號的傳輸與無線電廣播基本相同，只是發射部分多了攝像機，接收部分多了顯像管。
3、移動電話（無線電話，手機）既是無線電的發射裝置，又是無線電的接收裝置，它的特點是體積小，發射功率不大，天線簡單，靈敏度不高，需要基站臺轉發信號。
無繩電話是家庭電話中主機電話與分機電話溝通的一種家用電話，一般使用范圍在幾十米或幾百米之內。
4、音頻電流和視頻電流加載到高頻電流上，形成了發射能力很強的射頻電流。
5、無線電廣播的發射由廣播電臺完成；
發射部分主要由話筒、載波發生器、調制器、放大器和發射天線組成。
接收部分主要由接收天線、調諧器、解調器和揚聲器組成。
6、電視信號的傳輸與無線電廣播基本相同，只是發射部分多了攝像機，接收部分多了顯像管。
7、移動電話（無線電話，手機）既是無線電的發射裝置，又是無線電的接收裝置，它的特點是體積小，發射功率不大，天線簡單，靈敏度不高，需要基站臺轉發信號。
無繩電話是家庭電話中主機電話與分機電話溝通的一種家用電話，一般使用范圍在幾十米或幾百米之內。
8、音頻電流和視頻電流加載到高頻電流上，形成了發射能力很強的射頻電流。
基礎訓練
一、單選題
1．在無線電通信過程中，下述說法正確的是（　　）
A．電磁波的波速等于波長乘頻率
B．電磁波的傳播速度一定等于3×108 m/s
C．電磁波的波長跟它的頻率成正比
D．無線電廣播用的電磁波是長波和微波
2．在北京三里橋附近建有中國通信基地臺的天線，它所進行的電話服務是下列選項中的
A．普通電話
B．無繩電話
C．移動電話
D．以上三種都不是
3．現代衛星通信能實時將世界各地的新聞傳遞到我們的眼前，關于衛星通信下列說法正確的是
A．它是用超聲波傳遞信息的
B．它是用次聲波傳遞信息的
C．它是用激光傳遞信息的
D．它是用微波傳遞信息的
4．無線電廣播發射臺發射的信號是
A．音頻信號 B．圖象信號
C．高頻信號 D．三者都可以發射
5．北京時間2月8日凌晨，第22屆冬季奧運會開幕式在俄羅斯索契的菲施特奧林匹克體育場舉行．我國通過CCTV﹣1、CCTV﹣4、CCTV﹣5三大頻道同時并機直播，觀眾在家中選擇不同頻道觀看電視直播時，實際上是在改變
A．電視臺發射的電磁波的波速 B．電視機接收的電磁波的波速
C．電視臺發射的電磁波的頻率 D．電視機接收的電磁波的頻率
6．在光纖通信中，信號怎么從一端傳到另一端呢？下列說法中正確的是
A．像水流沿彎曲水管流動那樣
B．就像電流沿彎曲導線傳播那樣
C．不斷地經光纖壁反射而向前傳播
D．不斷地在光纖中折射而向前傳播
7．手機是人們常用的通訊工具，下列有關手機的說法中，錯誤的是
A．手機通話時，信號是靠電磁波傳遞的
B．給手機電池充電時，電能轉化為電池的化學能
C．調節手機音量是為了改變聲音的音調
D．由于電流的熱效應，手機長時間通話時溫度會升高
8．廣播電臺或廣播電視臺的發射天線的作用是
A．只發射音頻電流激發的電磁波
B．只發射視頻電流激發的電磁波
C．只把音頻電流和視頻電流加載到更高頻率的射頻電流上，再通過天線發射
D．三種電流不經調制通過天線發射三種不同的電磁波
9．中央人民廣播電臺第二套節目的發射頻率是720kHz，女播音員發聲的頻率約為1kHz，那么收音機接收時，調諧器選擇的頻率應為
A．721kHz B．720kHz C．719kHz D．1kHz
10．無線電廣播信號要通過天線向空中發射出去，而接收信號的裝置則（ ）
A．需要天線才能接收信號
B．不要天線也能接收信號
C．有無天線都能接收信號
D．條件不足無法判斷
二、填空題
11．電視中圖像信號的工作過程是攝像機把圖像變成電信號，發射機把電信號加載到______電流上，通過發射天線發射到空中。電視機的接收天線把這樣的______信號接收下來，通過電視機內的電路把圖像信號取出來并放大，由顯像管把它還原成______。
12．無線電廣播信號的接受由______完成，______接受在空間傳播的各種各樣的電磁波，通過________從各種各樣的電磁波中，選擇我們要接收的某一頻率的電磁波（選臺），從________中取出音頻電信號（解調），____把音頻電信號轉換為聲音。
13．閱讀短文回答下列問題：
無人機
無人駕駛飛機簡稱“無人機”，英文縮寫為“UAV”，是利用無線電波（無線電波與光的性質一樣，可以在真空中傳播）遙控設備和自備的程序控制裝置操縱的不載人飛機，無人機的巡航速度可以達到每小時90—150千米，可以搭載高分辨率攝像機、專業光學相機、紅外相機等，如圖是熱播節目《爸爸去哪了》航拍“無人機”，下表是本款無人機的部分技術參數:
風扇數量 4個 工作噪聲 ＜90dB
遙控距離 3000m 整機質量 500g
充電時間 200分鐘 飛行時間 6﹣12分鐘
(1)無人機是利用______波進行遙控的；
(2)該無人機的質量大約相當于______只雞蛋的質量，若無人機飛離地面10m高處，其質量為______kg；
(3)在無人機降落過程中，地面相對于其隨身攜帶的相機是______（選填“靜止”、“上升”或“下降”）的；
(4)霧霾是對大氣中各種懸浮顆粒物含量超標的籠統表述，尤其是PM2.5（直徑小于等于2.5______的顆粒物）被認為是造成霧霾天氣的“元兇”，據報道，我國在2014年就研究出新型除霧霾無人機并已經投入使用，無人機向空中噴灑某種固體小顆粒，并迅速______成氣體（選填物態變化），從周圍空氣中吸熱，使空氣中的水蒸氣迅速變成小水珠以凝結污染物，令其降落在地面上。
14．音頻信號是由______變成的電信號，它的頻率跟______的頻率相同，在幾十赫到幾千赫之間；視頻信號是由______變成的電信號，它的頻率在幾赫到幾兆赫之間；射頻電流的頻率更高，發射能力更好。
15．電視信號的發射與接收與無線廣播差不多，但它需要傳輸兩種信號，即________信號和________信號。
三、計算題
16．QQ是一種流行的互聯網即時通訊(聊天)工具，深受網友們的喜愛．從“QQ2004Ⅱbetal”版本開始，QQ推出了“在線時長”新功能——用戶通過累積在線時長可以獲得更高等級和享受更多服務．
(1)用戶登錄QQ后，將鼠標移至QQ主面版自己的頭像上，即可查看自己的已在線時長和距下次升級所需要的時間．如圖所示，是某網友某次剛登錄QQ時，其QQ界面的電腦屏幕抓圖(部分)．若他使用的電腦平均功率是200W，則他升到下一等級大約還要消耗多少電能？
(2)據QQ官方宣布的數字，QQ注冊用戶現在已達2.4億，按每個QQ用戶平均每100小時升一級計算，則所有QQ注冊用戶每升一級共約消耗多少電能？(設定每個QQ用戶使用一臺電腦，每臺電腦平均功率仍以200W計)

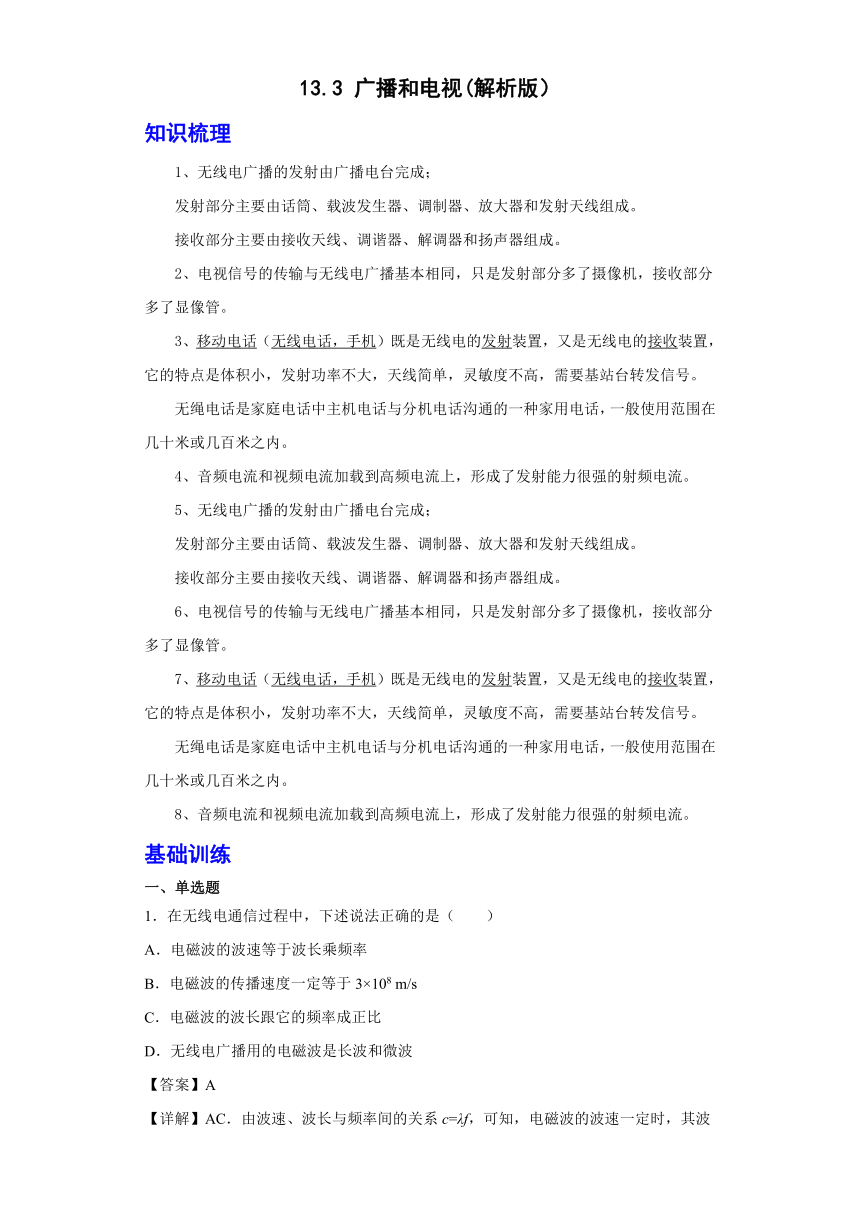

13.3 廣播和電視(解析版）
知識梳理
1、無線電廣播的發射由廣播電臺完成；
發射部分主要由話筒、載波發生器、調制器、放大器和發射天線組成。
接收部分主要由接收天線、調諧器、解調器和揚聲器組成。
2、電視信號的傳輸與無線電廣播基本相同，只是發射部分多了攝像機，接收部分多了顯像管。
3、移動電話（無線電話，手機）既是無線電的發射裝置，又是無線電的接收裝置，它的特點是體積小，發射功率不大，天線簡單，靈敏度不高，需要基站臺轉發信號。
無繩電話是家庭電話中主機電話與分機電話溝通的一種家用電話，一般使用范圍在幾十米或幾百米之內。
4、音頻電流和視頻電流加載到高頻電流上，形成了發射能力很強的射頻電流。
5、無線電廣播的發射由廣播電臺完成；
發射部分主要由話筒、載波發生器、調制器、放大器和發射天線組成。
接收部分主要由接收天線、調諧器、解調器和揚聲器組成。
6、電視信號的傳輸與無線電廣播基本相同，只是發射部分多了攝像機，接收部分多了顯像管。
7、移動電話（無線電話，手機）既是無線電的發射裝置，又是無線電的接收裝置，它的特點是體積小，發射功率不大，天線簡單，靈敏度不高，需要基站臺轉發信號。
無繩電話是家庭電話中主機電話與分機電話溝通的一種家用電話，一般使用范圍在幾十米或幾百米之內。
8、音頻電流和視頻電流加載到高頻電流上，形成了發射能力很強的射頻電流。
基礎訓練
一、單選題
1．在無線電通信過程中，下述說法正確的是（　　）
A．電磁波的波速等于波長乘頻率
B．電磁波的傳播速度一定等于3×108 m/s
C．電磁波的波長跟它的頻率成正比
D．無線電廣播用的電磁波是長波和微波
【答案】A
【詳解】AC．由波速、波長與頻率間的關系c=λf，可知，電磁波的波速一定時，其波長與頻率成反比，不成正比，故A正確；C錯誤；
B．電磁波在真空中的傳播速度與光速相同，是3×108m/s，在空氣中和真空中近似，故B錯誤；
D．無線電廣播用的電磁波是長波和中波，故D錯誤。
故選A。

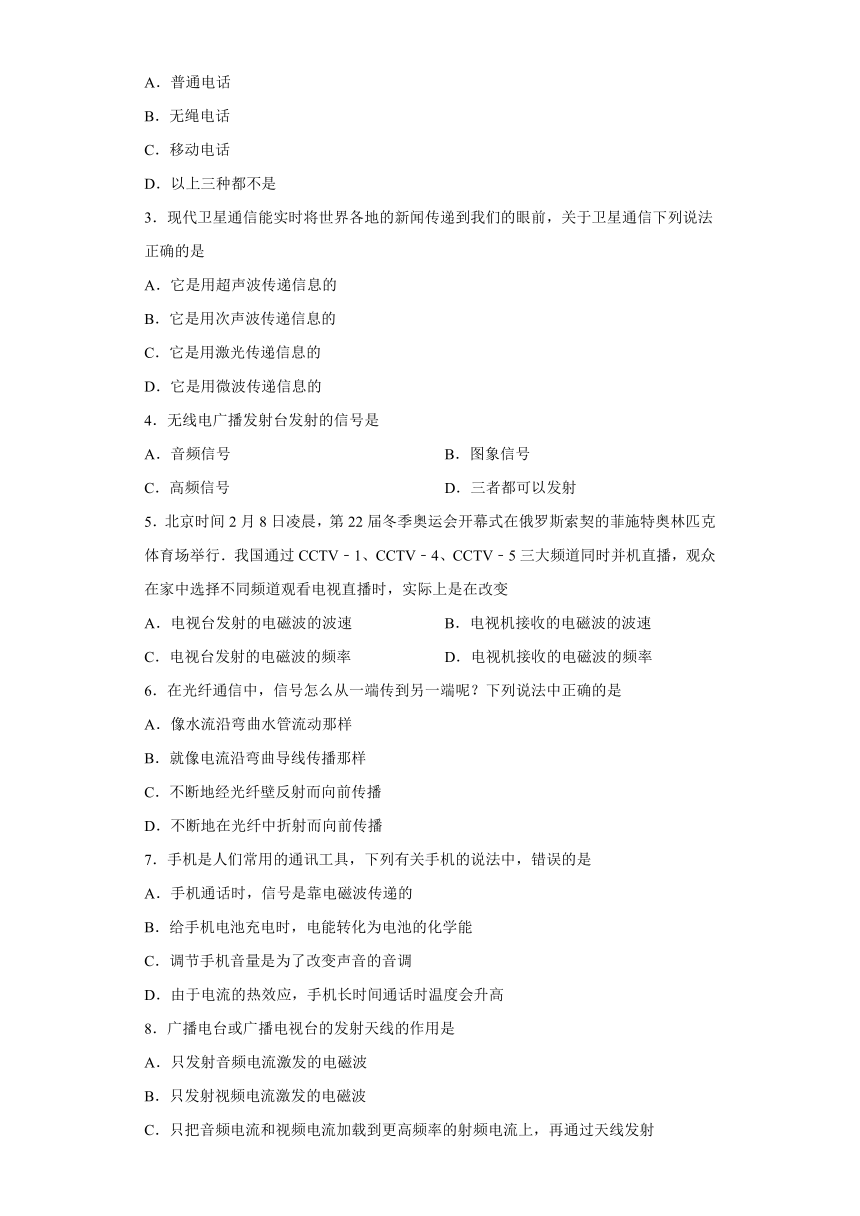

2．在北京三里橋附近建有中國通信基地臺的天線，它所進行的電話服務是下列選項中的
A．普通電話
B．無繩電話
C．移動電話
D．以上三種都不是
【答案】C
【詳解】普通電話和無繩電話是利用電信號傳遞信息的；移動電話是利用電磁波工作的，而中國通信基地臺的天線向外發射電磁波，故它所進行的電話服務是移動電話．
故選C.
3．現代衛星通信能實時將世界各地的新聞傳遞到我們的眼前，關于衛星通信下列說法正確的是
A．它是用超聲波傳遞信息的
B．它是用次聲波傳遞信息的
C．它是用激光傳遞信息的
D．它是用微波傳遞信息的
【答案】D
【詳解】AB、衛星通信需要在太空中傳遞信息，而超聲波和次聲波均不能在真空中傳播，所以不能應用于衛星通信，故AB錯誤；
C. 光纖通信是利用激光來傳遞信息的，激光不能應用于衛星通信，故C錯誤；
D. 通信衛星是微波通信的中繼站，所以衛星通信是利用微波來傳遞信息的，故D正確．
故選D.
4．無線電廣播發射臺發射的信號是
A．音頻信號 B．圖象信號
C．高頻信號 D．三者都可以發射
【答案】C
【詳解】無線電廣播中傳播的為聲音信號，首先要將聲音信號通過話筒轉化為音頻電信號，但音頻信號頻率較低不利于遠距離傳輸，故還要將音頻電信號加載到高頻電流上，利用天線將信號發射到空中．故選C．
5．北京時間2月8日凌晨，第22屆冬季奧運會開幕式在俄羅斯索契的菲施特奧林匹克體育場舉行．我國通過CCTV﹣1、CCTV﹣4、CCTV﹣5三大頻道同時并機直播，觀眾在家中選擇不同頻道觀看電視直播時，實際上是在改變
A．電視臺發射的電磁波的波速 B．電視機接收的電磁波的波速
C．電視臺發射的電磁波的頻率 D．電視機接收的電磁波的頻率
【答案】D
【詳解】A、B．電磁波的波速是不變的，故A、B不合題意．
C．不同的電視臺發射的電磁波的頻率也是固定不變的．使用電視機在選擇頻道時，是不能改變電視臺的頻率的，故C不合題意．
D．使用電視機選擇不同的頻道，實際上是選擇不同的頻率范圍，也就是改變了電視機的不同接收頻道，故D符合題意．
6．在光纖通信中，信號怎么從一端傳到另一端呢？下列說法中正確的是
A．像水流沿彎曲水管流動那樣
B．就像電流沿彎曲導線傳播那樣
C．不斷地經光纖壁反射而向前傳播
D．不斷地在光纖中折射而向前傳播
【答案】C
【分析】光纖通信是現代通信的主要傳輸工具，利用激光在其內壁經多次反射能從光纖的一端傳播到另一端．
【詳解】光纖很細，有內外兩層，內壁具有使光發生反射的特性（類似于平面鏡），所以光經多次反射能從光纖的一端傳播到另一端，而不是經過折射，也不會像電流和水流一樣，因為激光方向性好，不會彎曲．故A、B、D錯誤．故選C．
7．手機是人們常用的通訊工具，下列有關手機的說法中，錯誤的是
A．手機通話時，信號是靠電磁波傳遞的
B．給手機電池充電時，電能轉化為電池的化學能
C．調節手機音量是為了改變聲音的音調
D．由于電流的熱效應，手機長時間通話時溫度會升高
【答案】C
【分析】(1）移動電話就是靠發射和接收電磁波來傳遞信息的；
（2）手機電池是化學電池，充電時將電能轉化為化學能；
（3）響度是指聲音的大小，與振幅有關，振幅越大響度越大；音調是指聲音的高低，由頻率決定，頻率越高，音調越高．音色反映了聲音的品質與特色；
（4）電能可以轉化為內能．
【詳解】A. 手機是靠電磁波來傳遞信息的，故A正確，不合題意；
B. 手機使用的電池是鋰電池，充電時將電能轉化為化學能，故B正確，不合題意；
C. 調節手機音量是為了改變聲音的響度，故C錯誤，符合題意；
D. 電流通過導體會產生熱量，這是電流的熱效應，將電能轉化為內能，所以長時間通話手機會發熱，故D正確，不合題意．
故選C.
8．廣播電臺或廣播電視臺的發射天線的作用是
A．只發射音頻電流激發的電磁波
B．只發射視頻電流激發的電磁波
C．只把音頻電流和視頻電流加載到更高頻率的射頻電流上，再通過天線發射
D．三種電流不經調制通過天線發射三種不同的電磁波
【答案】C
【詳解】無線電廣播信號的發射由廣播電臺完成，話筒把播音員的聲音信號轉換成電信號，調制器把音頻電信號加載到高頻電磁波上，再通過發射天線發射到空中，廣播電視臺不但發射音頻信息還發射視頻信息．故選C．
9．中央人民廣播電臺第二套節目的發射頻率是720kHz，女播音員發聲的頻率約為1kHz，那么收音機接收時，調諧器選擇的頻率應為
A．721kHz B．720kHz C．719kHz D．1kHz
【答案】B
【詳解】720KHz指的是電磁波頻率，1KHz是聲音頻率．在廣播電臺，調制器把音頻電信號加載到高頻電磁波上，之所以要把音頻信號加載到高頻電磁波上，是因為音頻信號不能在空中傳播，加載后的電磁波只是變成攜帶了聲音信息的電磁波，然后通過天線把載有音頻電信號的電磁波發射出去；收音機是信號接收設備，它里面的調諧器可以從眾多頻率的電磁波中選出我們所需的某一頻率的電磁波．
故選B.
10．無線電廣播信號要通過天線向空中發射出去，而接收信號的裝置則（ ）
A．需要天線才能接收信號
B．不要天線也能接收信號
C．有無天線都能接收信號
D．條件不足無法判斷
【答案】A
【詳解】無線電廣播電視信號都要通過天線向空中發射出去，而接受信號的裝置則是收音機或電視配有的天線，故A符合題意．
二、填空題
11．電視中圖像信號的工作過程是攝像機把圖像變成電信號，發射機把電信號加載到______電流上，通過發射天線發射到空中。電視機的接收天線把這樣的______信號接收下來，通過電視機內的電路把圖像信號取出來并放大，由顯像管把它還原成______。
【答案】 頻率很高的 高頻 圖像
【詳解】[1][2][3]電視是通過電磁波傳遞圖象信號和聲音信號。圖像信號的工作過程是：攝像機先把圖像信息變成電信號，再通過發射機把電信號加載到頻率很高的電流上，通過發射天線發射到空中。電視機的接收天線把這樣的高頻信號接收下來，通過電視機把圖像信號取出并放大，由顯像管把它還原成圖像。
12．無線電廣播信號的接受由______完成，______接受在空間傳播的各種各樣的電磁波，通過________從各種各樣的電磁波中，選擇我們要接收的某一頻率的電磁波（選臺），從________中取出音頻電信號（解調），____把音頻電信號轉換為聲音。
【答案】 收音機 天線 調制器 高頻信號 揚聲器
【詳解】[1][2][3][4][5]無線電廣播信號的接受由收音機完成，天線接受在空間傳播的各種各樣的電磁波，通過調制器從各種各樣的電磁波中，選擇我們要接收的某一頻率的電磁波（選臺），從高頻信號中取出音頻電信號（解調），揚聲器把音頻電信號轉換為聲音。
13．閱讀短文回答下列問題：
無人機
無人駕駛飛機簡稱“無人機”，英文縮寫為“UAV”，是利用無線電波（無線電波與光的性質一樣，可以在真空中傳播）遙控設備和自備的程序控制裝置操縱的不載人飛機，無人機的巡航速度可以達到每小時90—150千米，可以搭載高分辨率攝像機、專業光學相機、紅外相機等，如圖是熱播節目《爸爸去哪了》航拍“無人機”，下表是本款無人機的部分技術參數:
風扇數量 4個 工作噪聲 ＜90dB
遙控距離 3000m 整機質量 500g
充電時間 200分鐘 飛行時間 6﹣12分鐘
(1)無人機是利用______波進行遙控的；

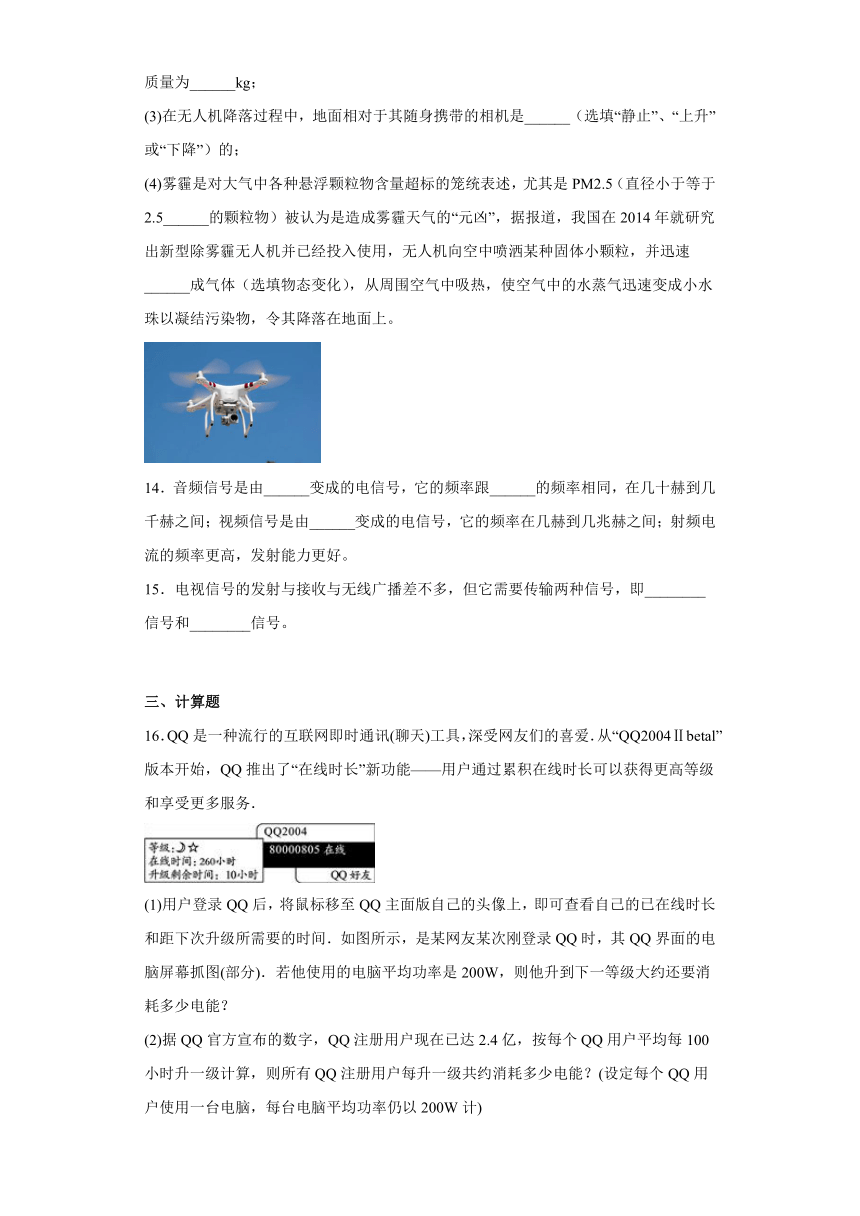

(2)該無人機的質量大約相當于______只雞蛋的質量，若無人機飛離地面10m高處，其質量為______kg；
(3)在無人機降落過程中，地面相對于其隨身攜帶的相機是______（選填“靜止”、“上升”或“下降”）的；
(4)霧霾是對大氣中各種懸浮顆粒物含量超標的籠統表述，尤其是PM2.5（直徑小于等于2.5______的顆粒物）被認為是造成霧霾天氣的“元兇”，據報道，我國在2014年就研究出新型除霧霾無人機并已經投入使用，無人機向空中噴灑某種固體小顆粒，并迅速______成氣體（選填物態變化），從周圍空氣中吸熱，使空氣中的水蒸氣迅速變成小水珠以凝結污染物，令其降落在地面上。
【答案】 無線電 10 0.5 上升 μm 升華
【詳解】(1)[1]無人駕駛飛機簡稱“無人機”，英文縮寫為“UAV”，是利用無線電波遙控設備和自備的程序控制裝置操縱的不載人飛機。
(2)[2]由表格數據可知，無人機的整機質量500g，一個雞蛋的質量大約50g，所以無人機的質量大約相當于雞蛋的個數。
[3]無人機飛離地面10m高處，其質量為500g，即0.5kg。
(3)[4]在無人機降落過程中，以隨身攜帶的相機為參照物，地面離相機越來越近，即地面相對于其隨身攜帶的相機是上升的。
(4)[5] PM2.5的單位是指直徑小于等于2.5μm 的顆粒物。
[6]無人機向空中噴灑某種固體小顆粒，并迅速升華變成氣體。
14．音頻信號是由______變成的電信號，它的頻率跟______的頻率相同，在幾十赫到幾千赫之間；視頻信號是由______變成的電信號，它的頻率在幾赫到幾兆赫之間；射頻電流的頻率更高，發射能力更好。
【答案】 聲音 聲音 圖像
【詳解】[1][2]由聲音轉換成的電信號，它的頻率與聲音的頻率相同，大約在幾十赫到幾千赫之間，叫做音頻信號。
[3]由圖像轉換成的電信號，它的頻率在幾赫到幾兆赫之間，叫做視頻信號。音頻電流和視頻電流在空間激發電磁波的能力都很差，需要把它們加載到頻率更高的電流上，產生電磁波發射到天空中，這種電流叫做射頻電流。
15．電視信號的發射與接收與無線廣播差不多，但它需要傳輸兩種信號，即________信號和________信號。
【答案】 圖像 聲音
【詳解】[1][2]電視信號包含圖象信號和聲音信號，發射是由電視臺完成的，接收是由電視機完成的。
三、計算題
16．QQ是一種流行的互聯網即時通訊(聊天)工具，深受網友們的喜愛．從“QQ2004Ⅱbetal”版本開始，QQ推出了“在線時長”新功能——用戶通過累積在線時長可以獲得更高等級和享受更多服務．
(1)用戶登錄QQ后，將鼠標移至QQ主面版自己的頭像上，即可查看自己的已在線時長和距下次升級所需要的時間．如圖所示，是某網友某次剛登錄QQ時，其QQ界面的電腦屏幕抓圖(部分)．若他使用的電腦平均功率是200W，則他升到下一等級大約還要消耗多少電能？
(2)據QQ官方宣布的數字，QQ注冊用戶現在已達2.4億，按每個QQ用戶平均每100小時升一級計算，則所有QQ注冊用戶每升一級共約消耗多少電能？(設定每個QQ用戶使用一臺電腦，每臺電腦平均功率仍以200W計)
【答案】(1) 2kW·h；(2) 4.8×109kW·h
【詳解】(1)由圖可知,該網友升到下一等級的剩余時間t110h，電腦平均功率P200W0.2kW，所以還要消耗的電能WPt10.2kW10h2kW h；(2)共約消耗電能：W總nPt22.41080.2kW100h4.8×109kW h.
點睛：（1）已知電腦平均功率和升級所需時間，根據公式WPt可求得消耗的電能；（2）已知電腦的平均功率和每個QQ用戶平均每升一級的時間以及QQ注冊用戶，根據公式WPt可求消耗的電能．
