物聯網協議
浙教版七年級下冊
第9課 物聯網協議

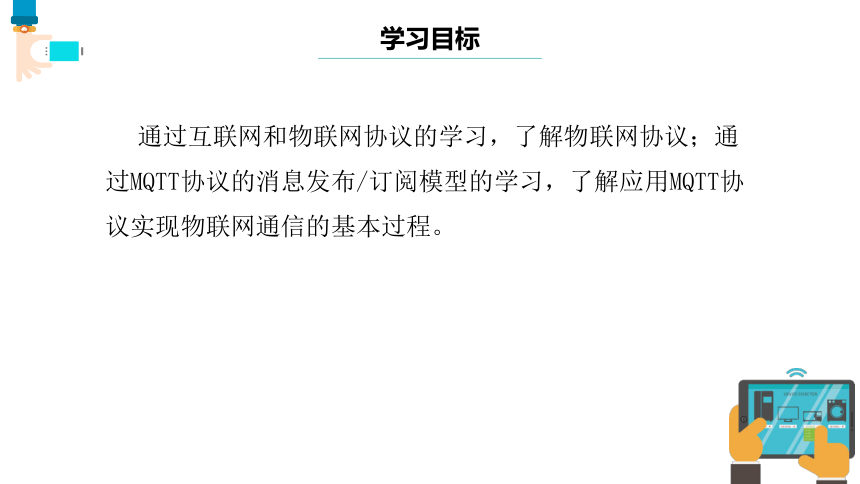

學習目標
通過互聯網和物聯網協議的學習，了解物聯網協議；通過MQTT協議的消息發布/訂閱模型的學習，了解應用MQTT協議實現物聯網通信的基本過程。

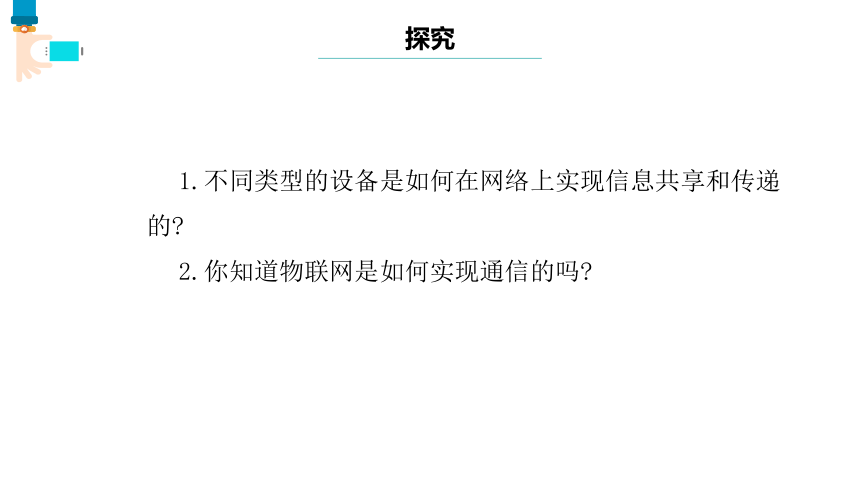

探究
1.不同類型的設備是如何在網絡上實現信息共享和傳遞的
2.你知道物聯網是如何實現通信的嗎

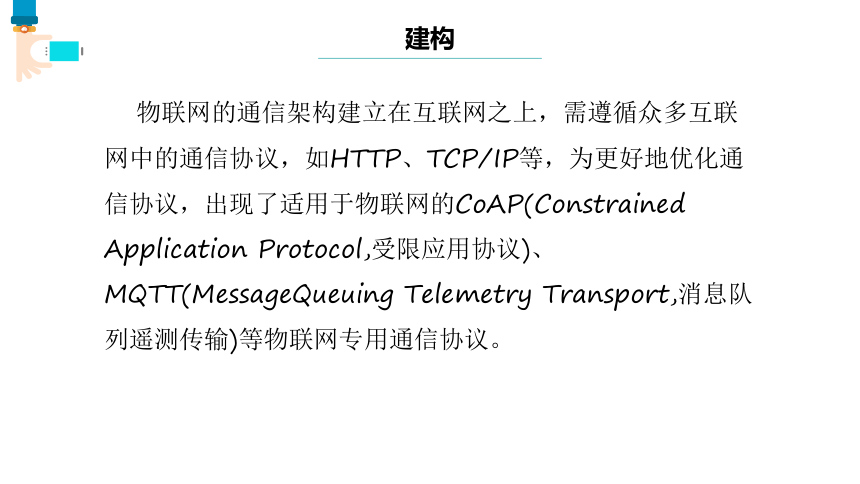

建構
物聯網的通信架構建立在互聯網之上，需遵循眾多互聯網中的通信協議，如HTTP、TCP/IP等，為更好地優化通信協議，出現了適用于物聯網的CoAP(Constrained Application Protocol,受限應用協議)、MQTT(MessageQueuing Telemetry Transport,消息隊列遙測傳輸)等物聯網專用通信協議。

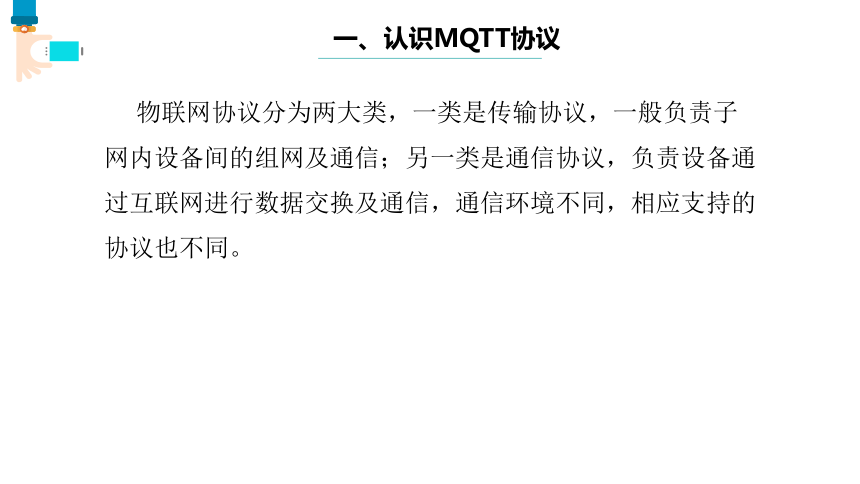

一、認識MQTT協議
物聯網協議分為兩大類，一類是傳輸協議，一般負責子網內設備間的組網及通信；另一類是通信協議，負責設備通過互聯網進行數據交換及通信，通信環境不同，相應支持的協議也不同。

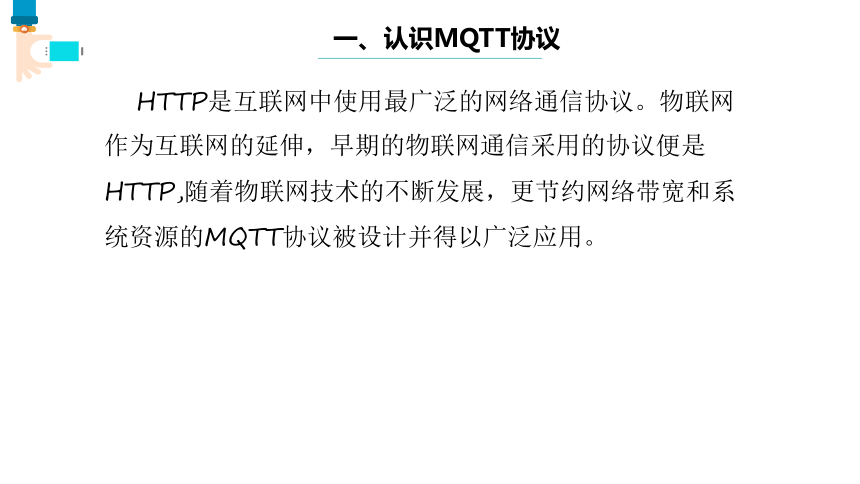

一、認識MQTT協議
HTTP是互聯網中使用最廣泛的網絡通信協議。物聯網作為互聯網的延伸，早期的物聯網通信采用的協議便是HTTP,隨著物聯網技術的不斷發展，更節約網絡帶寬和系統資源的MQTT協議被設計并得以廣泛應用。
一、認識MQTT協議
MQTT協議基于TCP/IP協議，是一種支持在各方之間異步通信的消息協議，其最初的用途是將石油管道上的傳感器與衛星相連接。MQTT協議可以在嚴重受限的設備硬件和高延遲、帶寬有限的網絡上實現通信，為物聯網的多樣化應用場景的設計提供了可能。
日積月累
HTTP是基于TCP/IP通信協議來傳輸數據的，它通過一個可靠的鏈接來交換信息，需耗費較大的系統資源。MQTT協議則是為數據傳輸而設計的，可以在低功耗、低速網絡和低處理能力的情境下通信。
溫馨提示
網絡中的數據需通過協議才能進行傳遞和交換。
二、MQTT訂閱模型
MQTT是一種能實現一對多通信的協議，也稱發布或訂閱型協議。它由3種功能構成：中介、發布者和訂閱者。發布者要分發數據時，它會將包含數據的信息發送給中介，中介將信息分發給已訂閱該主題的任何訂閱者。
二、MQTT訂閱模型
MQTT訂閱模型中，發布者和訂閱者起著客戶端的作用，中介則承擔著轉發MQTT通信的服務器的作用，它不存儲任何消息。訂閱者客戶端可以訂閱任何消息“主題”,訂閱后便與中介建立連接；發布者客戶端把相應的數據以特定的方式加在主題上進行發送，它只需在消息發布時與中介建立連接，發布“主題”消息。
開動腦筋
在MQTT訂閱模型中，“訂閱者”訂閱后為什么需要始終保持連接
親身體驗
在“智能光照”物聯系統原型中，訂閱“light”主題消息，并將數據用合適的方式呈現和分享。
品馨提示
應用物聯網協議，物聯系統將各類數據不斷發送至網絡平臺。用戶在物聯數據的管理、維護及應用過程中需關注數據安全，保護個人隱私。
隨堂練習
謝謝聆聽！
INTERNET OF THINGS
謝謝
