(共21張PPT)
物聯網控制與反饋
浙教版七年級下冊
第13課 物聯網控制與反饋

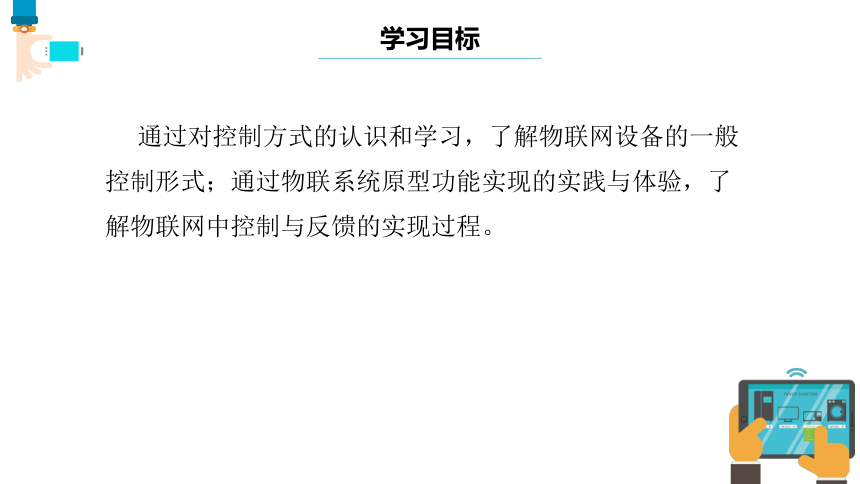

學習目標
通過對控制方式的認識和學習，了解物聯網設備的一般控制形式；通過物聯系統原型功能實現的實踐與體驗，了解物聯網中控制與反饋的實現過程。
探究
你知道智能窗簾為什么能自動開合嗎
智能手環等可穿戴設備能夠檢測心率、步數、睡眠等數據，你認為它在檢測到身體數據異常時可以提供哪些幫助
建構
在物聯網中，當傳感器獲取大量數據后，經過對數據的分析、處理，通過控制技術就可以實現對相關設備的控制。
一、控制與反饋
在物聯網中，控制與反饋的過程一般是通過傳感器對外界信息進行感知，由控制器將獲取的信息以控制信號的形式傳遞給執行器，再通過執行器作用于受控對象，當受控對象信號輸出后，其信號值同時反饋給控制器，對信號的再次輸出產生影響，從而起到制約作用，以達到預定的目的。
一、控制與反饋
知識鏈接
控制器、執行器 在物聯網中，控制器是指將接收到的信息進行處理后發出控制信號的裝置，執行器是指接收控制信號并對受控對象施加控制作用的裝置。
親身體驗
找出生活中智能控制實例，分析其控制的流程，并畫出流程圖。
二、控制的形式
根據控制主體的不同，控制的形式可分為手動控制與自動控制。
1.手動控制
手動控制是由人直接或間接操縱的控制。人工遠程控制是常見的手動控制，它是指借助計算機、手機等終端連接到物聯網設備，通過軟件發送指令，以實現對遠程設備的控制。例如，某智能品牌的APP,通過網絡連接到在線設備，實現開關、定時、模式調整等操作。
二、控制的形式
二、控制的形式
2.自動控制
自動控制是指對采集到的數據進行分析和處理，并按已定的控制規則，決定將要采取的控制行為。自動控制系統在日常應用中比較廣泛，如火車站人臉識別進站系統，當旅客在進站的閘機上刷身份證后，進站閘機系統自動識別身份證信息，同時進行人臉識別對比，并在數據庫中查找這一身份信息，判斷旅客是否購買了本站車次車票，然后做出是否打開閘機的決定。
二、控制的形式
開動腦筋
你接觸過哪些自動控制的智能設備，它們是如何實現自動控制的
三、應用實例——“智能水位控制”子系統原型中的水位控制
在“智能水位控制”子系統原型中，將超聲波傳感器與開源硬件相連接，可以制作一個水培植物的水位控制裝置。例如，應用控制板，通過擴展板連接超聲波傳感器、繼電器模塊、直流抽水泵等設備，實現低于預設水位自動供水的功能，方法如下：
(1)連接控制板、擴展板、水位傳感器(P1引腳)、繼電器模塊(P16引腳)、直流抽水水泵，并接到計算機。
(2)打開IDE程序，導入如下代碼：
三、應用實例——“智能水位控制”子系統原型中的水位控制
三、應用實例——“智能水位控制”子系統原型中的水位控制
(3)單擊“燒錄”按鈕，將程序上傳到控制板，調試超聲波傳感器在水位上方的合適位置。當前水位低于所設定的閾值時，水泵開始供水；當前水位已達設定的閾值時，水泵停止供水。
隨堂練習
1.生活中有哪些智能設備能夠實現遠程控制 請舉例說明。
2.完成“智能水位控制”子系統原型的程序編寫，并驗證智能水位控制功能。
謝謝聆聽！
