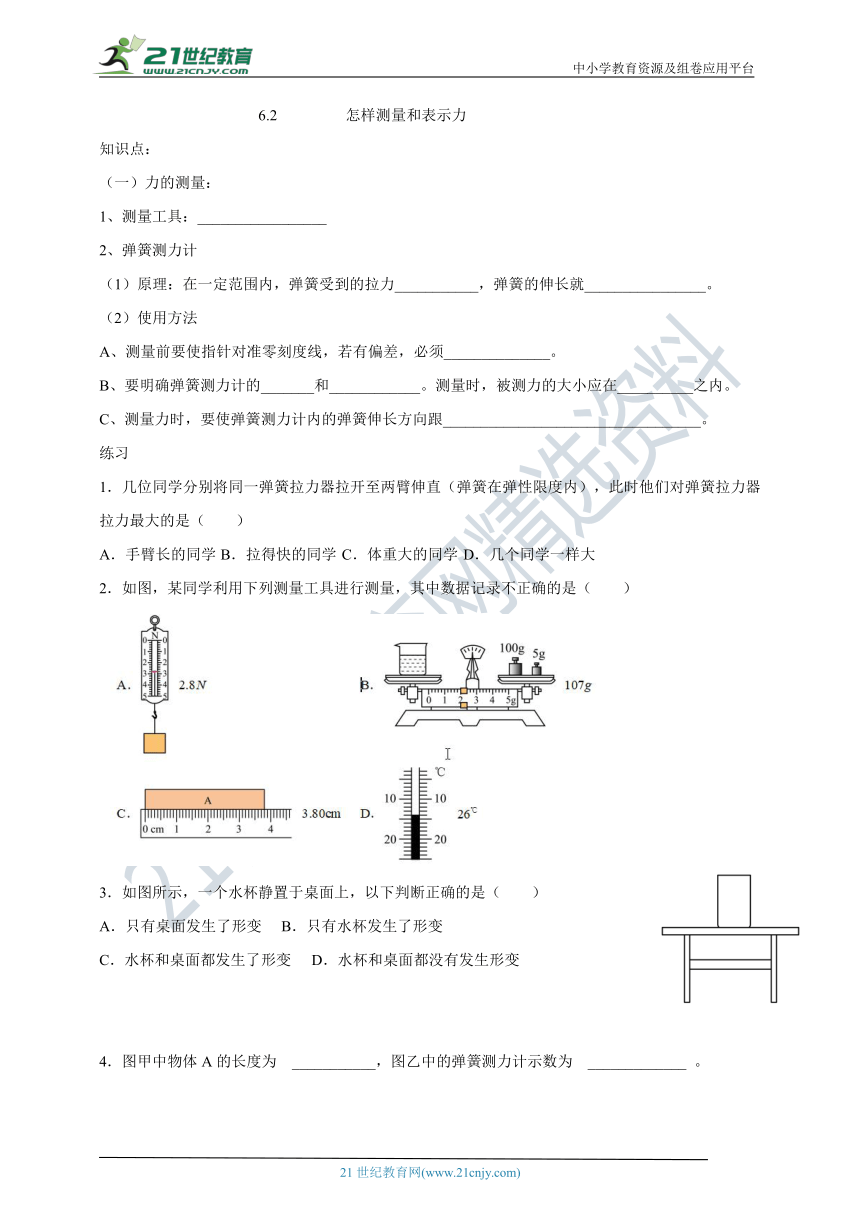

6.2 怎樣測量和表示力
知識點：
（一）力的測量：
1、測量工具：_________________
2、彈簧測力計
（1）原理：在一定范圍內，彈簧受到的拉力___________，彈簧的伸長就________________。
（2）使用方法
A、測量前要使指針對準零刻度線，若有偏差，必須______________。
B、要明確彈簧測力計的_______和____________。測量時，被測力的大小應在__________之內。
C、測量力時，要使彈簧測力計內的彈簧伸長方向跟__________________________________。
練習
1．幾位同學分別將同一彈簧拉力器拉開至兩臂伸直（彈簧在彈性限度內），此時他們對彈簧拉力器拉力最大的是（　　）
A．手臂長的同學 B．拉得快的同學 C．體重大的同學 D．幾個同學一樣大
2．如圖，某同學利用下列測量工具進行測量，其中數據記錄不正確的是（　　）
3．如圖所示，一個水杯靜置于桌面上，以下判斷正確的是（　　）
A．只有桌面發生了形變 B．只有水杯發生了形變
C．水杯和桌面都發生了形變 D．水杯和桌面都沒有發生形變

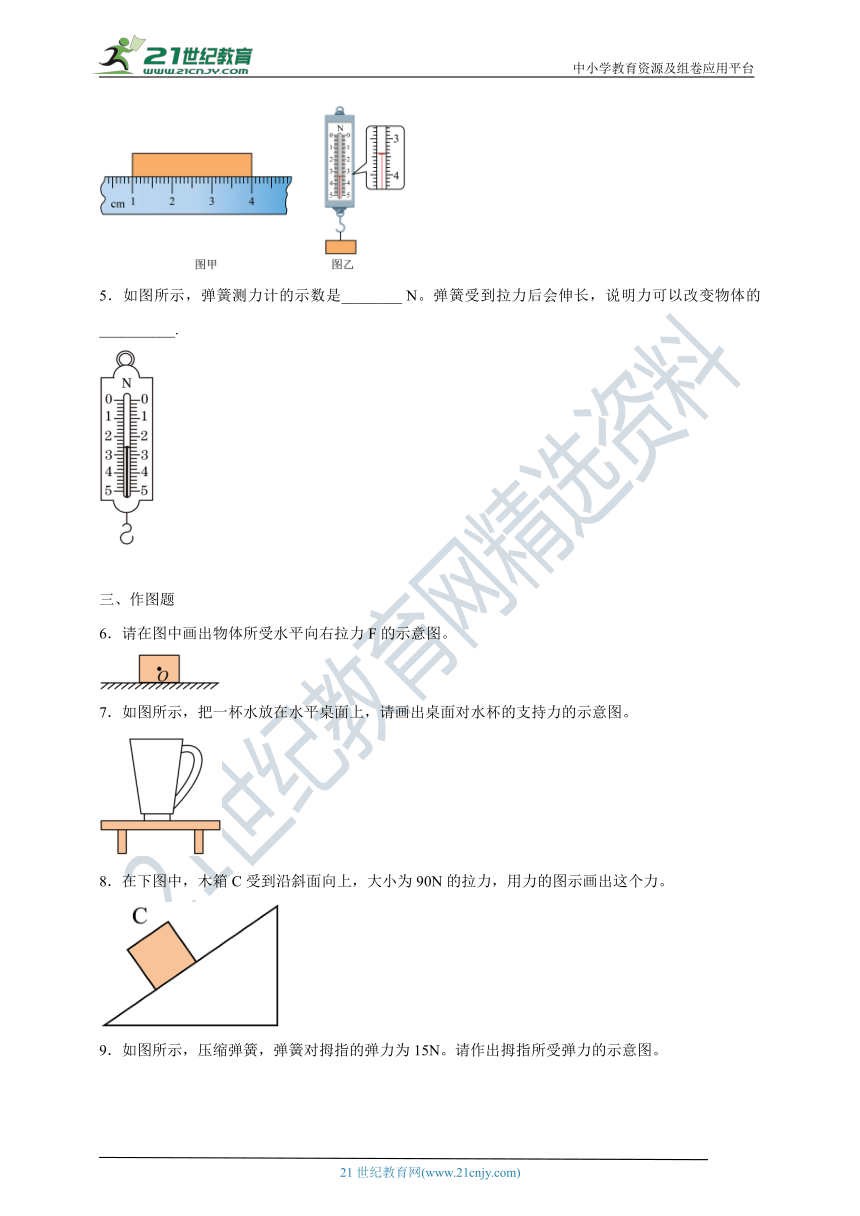

4．圖甲中物體A的長度為 ___________，圖乙中的彈簧測力計示數為 _____________ 。
5．如圖所示，彈簧測力計的示數是________ N。彈簧受到拉力后會伸長，說明力可以改變物體的 __________.
三、作圖題
6．請在圖中畫出物體所受水平向右拉力F的示意圖。
7．如圖所示，把一杯水放在水平桌面上，請畫出桌面對水杯的支持力的示意圖。
8．在下圖中，木箱C受到沿斜面向上，大小為90N的拉力，用力的圖示畫出這個力。

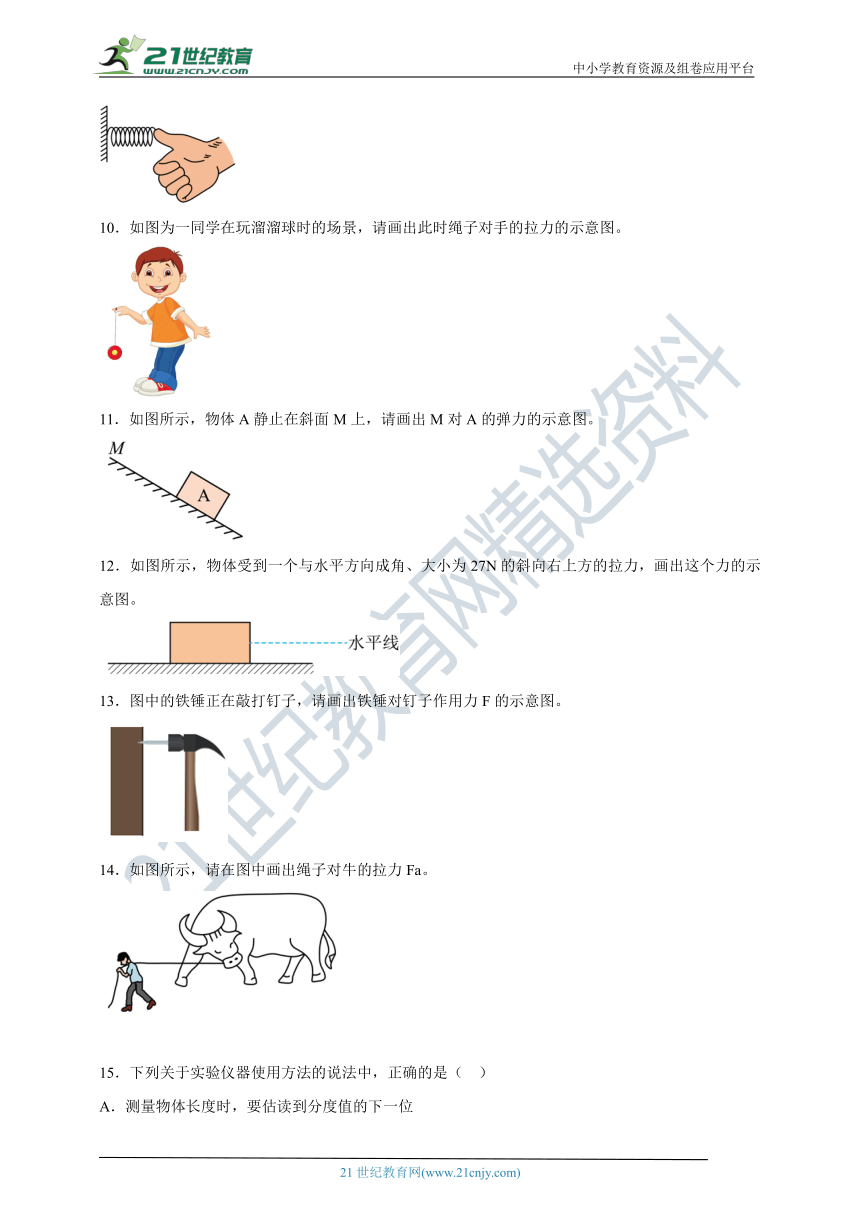

9．如圖所示，壓縮彈簧，彈簧對拇指的彈力為15N。請作出拇指所受彈力的示意圖。
10．如圖為一同學在玩溜溜球時的場景，請畫出此時繩子對手的拉力的示意圖。

11．如圖所示，物體A靜止在斜面M上，請畫出M對A的彈力的示意圖。

12．如圖所示，物體受到一個與水平方向成角、大小為27N的斜向右上方的拉力，畫出這個力的示意圖。

13．圖中的鐵錘正在敲打釘子，請畫出鐵錘對釘子作用力F的示意圖。

14．如圖所示，請在圖中畫出繩子對牛的拉力Fa。

15．下列關于實驗儀器使用方法的說法中，正確的是（ ）
A．測量物體長度時，要估讀到分度值的下一位
B．用天平測量物體質量時，向右盤加減砝碼并調節平衡螺母使天平平衡
C．用量筒量取液體體積時，視線應與液體凹面的底部或凸面的頂部在同一水平直線上
D．彈簧測力計測量力時，要使測力計內的彈簧軸線方向跟所測力的方向在一條直線上，彈簧不要靠在刻度盤上
參考答案：
1．A
【詳解】同一彈簧拉力器所受拉力越大，伸長越長，所以在兩臂伸直時，手臂長的同學使彈簧伸長大，對彈簧拉力器的拉力也就越大，故A符合題意，BCD不符合題意。
故選A。
2．D
【詳解】A．彈簧測力計的分度值為0.2N，示數為，故A正確，不符合題意；
B．物體的質量為
故C正確，不符合題意；
C．刻度尺的分度值為0.1cm，物體A的長度為，故C正確，不符合題意；
D．“20”在“10”的下方，所以溫度計顯示的溫度是零下，為，故D錯誤，不符合題意。
故選D。
3．C
【詳解】水杯對水平桌面的壓力是由于水杯發生向上的微小形變，要恢復原狀，而對桌面產生向下的彈力，即是壓力；水杯受到桌面的支持力是因為桌面發生了形變，產生向上的對水杯的作用力，所以水杯和桌面都發生了形變，故ABD錯誤，C正確。
故選C。
4． 3.00cm 3.40N
【詳解】[1]由甲圖可知，刻度尺的分度值為1mm，物體左邊緣對準1.00cm，右邊緣對準4.00cm，所以物體的長度為
L=4.00cm1.00cm=3.00cm
[2]乙圖中，彈簧測力計的分度值為0.1N，指針在3N下方第4個格處，所以測力計示數為3.40N。
5． 2.6 形狀
【詳解】[1]由圖知，彈簧測力計的分度值為0.2N，所以彈簧測力計示數為2.6N。
[2]彈簧受到拉力后會伸長，彈簧的形狀發生了變化，所以說力可以改變物體的形狀。
6．
【詳解】根據題意可知，將物體的重心作為力的作用點，水平向右畫一條帶有箭頭的直線，如下圖所示：
7．
【詳解】水杯靜止在水平桌面上，受到桌面對水杯豎直向上的支持力，作用點在水杯底部，作圖如下：
8．
【詳解】力的三要素：大小、方向、作用點。力的大小為90N，方向沿斜面向上，作用點在木箱上，取1cm長度為30N，則拉力的圖示如圖所示：
9．
9、
【解析】略
10．
【詳解】從人手與繩子接觸的部位沿著豎直向下畫有向線段，表示繩子對手的拉力F，如圖所示：

11．
【詳解】物體A所受的彈力是接觸面對A產生的垂直于斜面向上的力，因此彈力的作用點在接觸面上，即物體與接觸面的中點；然后根據彈力的方向垂直于受力面向上畫出彈力的示意圖，如圖所示：

12．
【詳解】拉力的作用點在物體右邊緣的中點，大小是27N，方向與水平地面成角的斜向右上方，拉力的示意圖如下圖

13．
【詳解】釘子受到鐵錘對它的作用力方向向左，作用點在釘子上， 如圖所示：

14．
【詳解】繩子對牛的拉力，方向沿繩子向左，作用點在繩子與牛的接觸點，如圖所示：
15．ACD
【詳解】A．用刻度尺測量物體長度時，為了得到更精確的數據，要估讀到分度值的下一位，故A正確；
B．用天平測量物體質量時，向右盤加減砝碼并調節游碼使天平平衡，此時不能調節平衡螺母，故B錯誤；
C．用量筒量取液體體積時，視線應與液體凹面的底部或凸面的頂部在同一水平直線上，才能讀出準確體積，仰視讀數會偏小，俯視讀數會偏大，故C正確；
D．彈簧測力計測量力時，要使測力計內的彈簧軸線方向跟所測力的方向在一條直線上，彈簧不要靠在刻度盤上，避免由于摩擦引起測量不準確，故D正確。
故選ACD。
