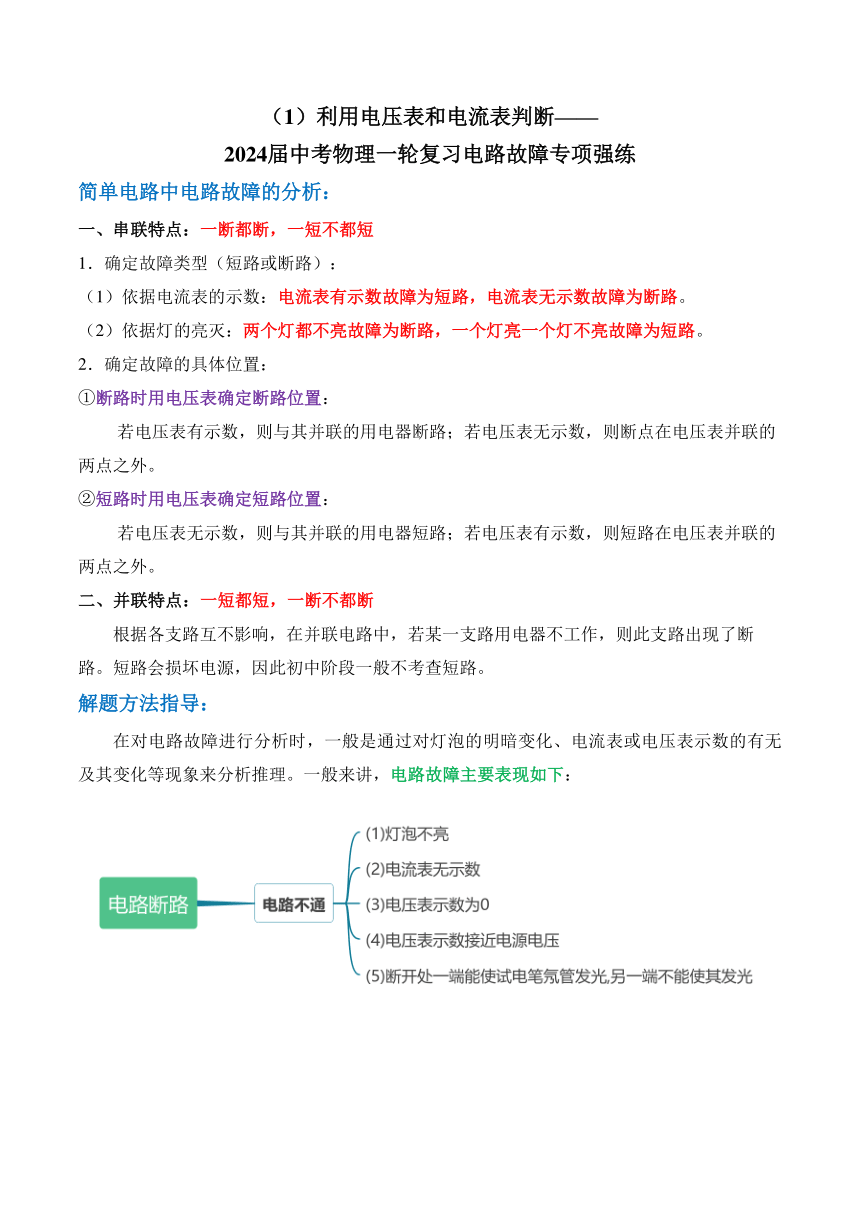

（1）利用電壓表和電流表判斷——2024屆中考物理一輪復習電路故障專項強練
簡單電路中電路故障的分析：
一、串聯特點：一斷都斷，一短不都短
1．確定故障類型（短路或斷路）：
（1）依據電流表的示數：電流表有示數故障為短路，電流表無示數故障為斷路。
（2）依據燈的亮滅：兩個燈都不亮故障為斷路，一個燈亮一個燈不亮故障為短路。
2．確定故障的具體位置：
①斷路時用電壓表確定斷路位置：
若電壓表有示數，則與其并聯的用電器斷路；若電壓表無示數，則斷點在電壓表并聯的兩點之外。
②短路時用電壓表確定短路位置：
若電壓表無示數，則與其并聯的用電器短路；若電壓表有示數，則短路在電壓表并聯的兩點之外。
二、并聯特點：一短都短，一斷不都斷
根據各支路互不影響，在并聯電路中，若某一支路用電器不工作，則此支路出現了斷路。短路會損壞電源，因此初中階段一般不考查短路。
解題方法指導：
在對電路故障進行分析時，一般是通過對燈泡的明暗變化、電流表或電壓表示數的有無及其變化等現象來分析推理。一般來講，電路故障主要表現如下：

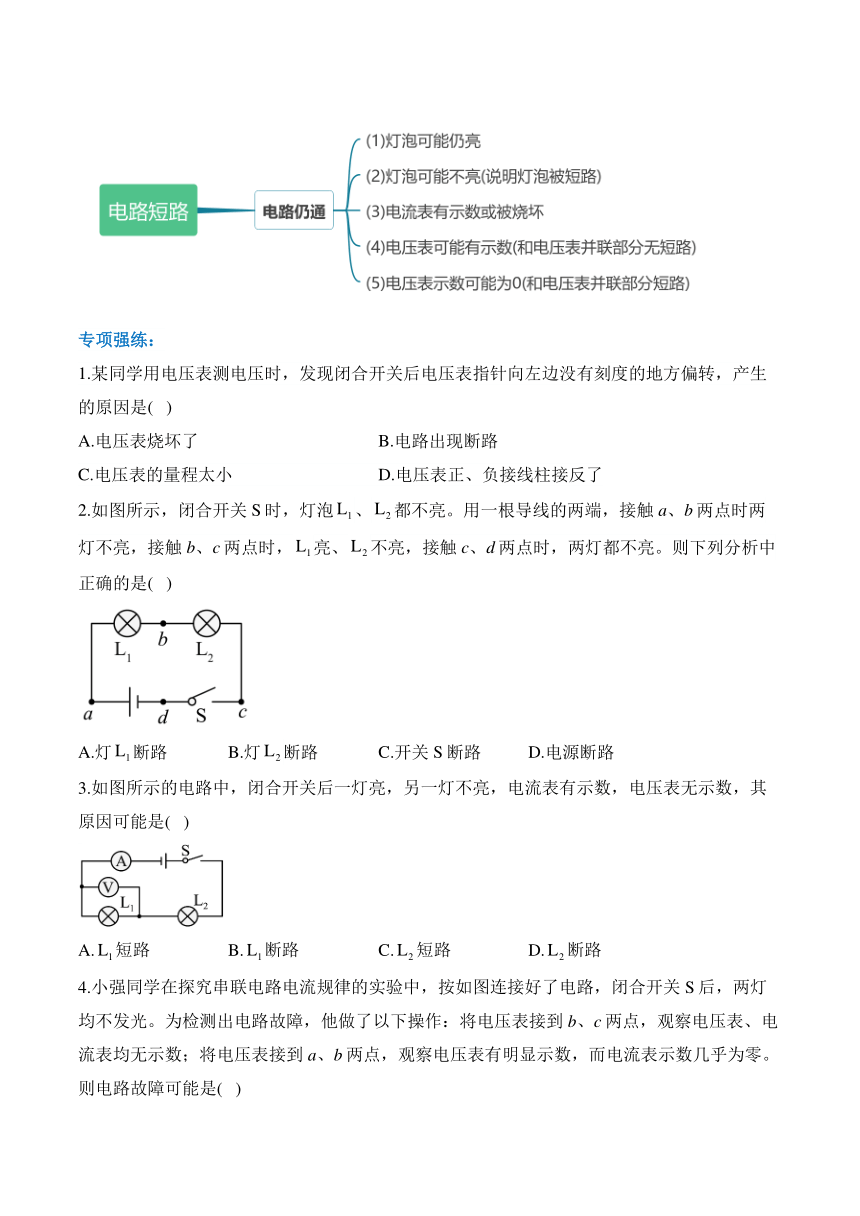

專項強練：
1.某同學用電壓表測電壓時，發現閉合開關后電壓表指針向左邊沒有刻度的地方偏轉，產生的原因是( )
A.電壓表燒壞了 B.電路出現斷路
C.電壓表的量程太小 D.電壓表正、負接線柱接反了
2.如圖所示，閉合開關S時，燈泡、都不亮。用一根導線的兩端，接觸a、b兩點時兩燈不亮，接觸b、c兩點時，亮、不亮，接觸c、d兩點時，兩燈都不亮。則下列分析中正確的是( )
A.燈斷路 B.燈斷路 C.開關S斷路 D.電源斷路
3.如圖所示的電路中，閉合開關后一燈亮，另一燈不亮，電流表有示數，電壓表無示數，其原因可能是( )
A.短路 B.斷路 C.短路 D.斷路

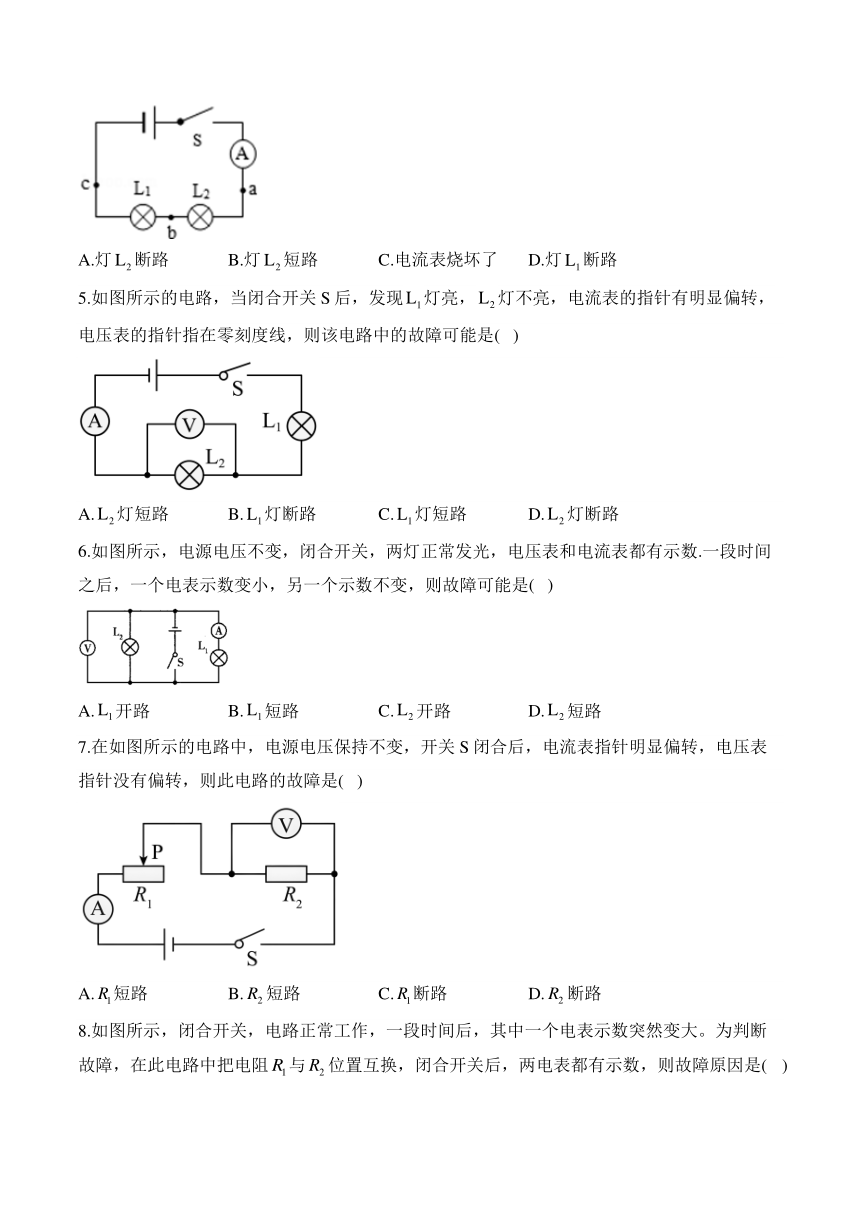

4.小強同學在探究串聯電路電流規律的實驗中，按如圖連接好了電路，閉合開關S后，兩燈均不發光。為檢測出電路故障，他做了以下操作：將電壓表接到b、c兩點，觀察電壓表、電流表均無示數；將電壓表接到a、b兩點，觀察電壓表有明顯示數，而電流表示數幾乎為零。則電路故障可能是( )
A.燈斷路 B.燈短路 C.電流表燒壞了 D.燈斷路
5.如圖所示的電路，當閉合開關S后，發現燈亮，燈不亮，電流表的指針有明顯偏轉，電壓表的指針指在零刻度線，則該電路中的故障可能是( )
A.燈短路 B.燈斷路 C.燈短路 D.燈斷路
6.如圖所示，電源電壓不變，閉合開關，兩燈正常發光，電壓表和電流表都有示數.一段時間之后，一個電表示數變小，另一個示數不變，則故障可能是( )
A.開路 B.短路 C.開路 D.短路
7.在如圖所示的電路中，電源電壓保持不變，開關S閉合后，電流表指針明顯偏轉，電壓表指針沒有偏轉，則此電路的故障是( )
A.短路 B.短路 C.斷路 D.斷路

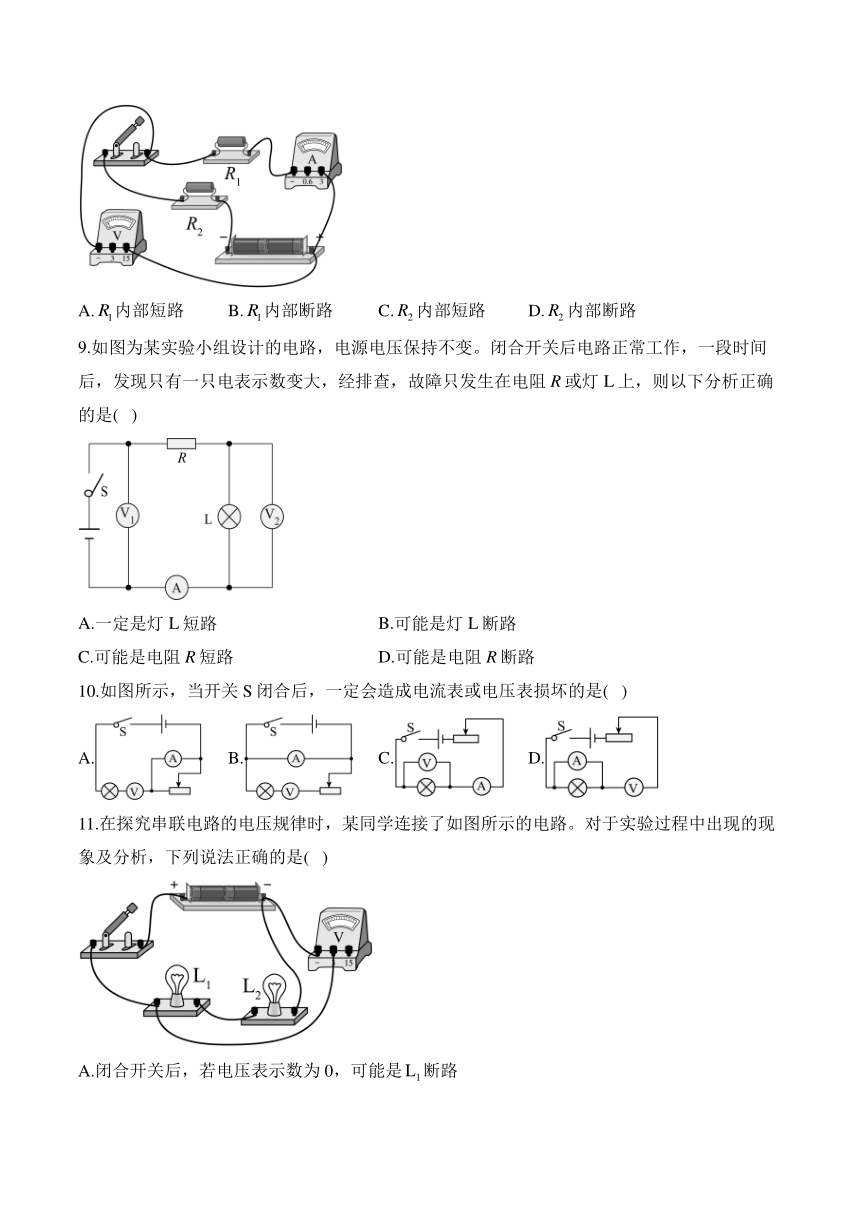

8.如圖所示，閉合開關，電路正常工作，一段時間后，其中一個電表示數突然變大。為判斷故障，在此電路中把電阻與位置互換，閉合開關后，兩電表都有示數，則故障原因是( )
A.內部短路 B.內部斷路 C.內部短路 D.內部斷路
9.如圖為某實驗小組設計的電路，電源電壓保持不變。閉合開關后電路正常工作，一段時間后，發現只有一只電表示數變大，經排查，故障只發生在電阻R或燈L上，則以下分析正確的是( )
A.一定是燈L短路 B.可能是燈L斷路
C.可能是電阻R短路 D.可能是電阻R斷路
10.如圖所示，當開關S閉合后，一定會造成電流表或電壓表損壞的是( )
A. B. C. D.
11.在探究串聯電路的電壓規律時，某同學連接了如圖所示的電路。對于實驗過程中出現的現象及分析，下列說法正確的是( )
A.閉合開關后，若電壓表示數為0，可能是斷路
B.閉合開關后，若電壓表的示數為0，一定是開關斷路
C.若被短接，閉合開關后，和都不亮，電壓表的示數等于電源電壓
D.若斷路，閉合開關后，和都不亮，電壓表的示數等于電源電壓
12.如圖所示電路，閉合開關，甲、乙兩燈均發光，兩電表均有示數，過一會兒，其中一個燈泡突然熄滅，一只電表示數增大，另一只電表示數減小到幾乎為零，造成此現象的原因可能是( )
A.甲燈短路 B.乙燈短路 C.甲燈斷路 D.乙燈斷路
13.如圖所示的電路中，閉合開關、，小燈泡和正常發光。下列關于該電路的說法正確的是( )
A.電流表測量小燈泡的電流
B.再斷開開關時，電流表示數不變
C.若電流表有示數，只有一個燈亮，可能斷路或短路
D.開關短路，電源也被短路
14.如圖所示的電路，下列說法正確的是( )
A.若開關斷開，閉合，則兩燈串聯
B.若開關閉合，斷開，則兩燈并聯
C.當三個開關都閉合時，只有燈發光
D.若開關閉合，斷開，只有燈泡發光
答案以及解析
1.答案：D
解析：閉合開關后電壓表指針向左邊沒有刻度的地方偏轉，這說明電壓表的正、負接線柱接反了，故D正確。
故選：D。
2.答案：B
解析：A.若燈斷路，用一段導線的兩端接觸b、c兩點時，電路中沒有電流，不發光，故A錯誤；
B.若燈斷路，導線接觸a、b兩點時電路中沒有電流，兩燈均不亮，導線接觸b、c兩點時，中有電流通過，會發光，不亮，故B正確；
C.如果開關斷路，導線接觸c、d兩點時，電路是通路，兩燈都應該發光，故C錯誤；
D.如果電源斷路，導線接觸a、b或b、c兩點時兩燈都不發亮，故D錯誤。
故選B。
3.答案：A
解析：A.若短路，則不亮，亮，電流表有示數，電壓表無示數，故A正確；
BD.閉合開關后一燈亮，另一燈不亮，電流表有示數，說明電路是通路，又因為電路是串聯電路，所以故障不能是燈斷路，故BD不正確；
C.若短路，則不亮，亮，電流表有示數，電壓表有示數，故C不正確。
故選A。
4.答案：A
解析：開關閉合后，兩個燈泡都不發光，電流表的指針幾乎不動，說明電路是斷路.將電壓表并聯在b、c兩點，電壓表無示數，說明電壓表的正負接線柱不能與電源兩極相連，即燈斷路，完好，或短路；將電壓表接到a、b兩點，觀察電壓表有明顯示數，說明電壓表的正負接線柱與電源兩極相連，說明燈斷路，
故選A。
5.答案：A
解析：分析電路故障可以總結為：“電壓表無示數，電流表有示數，說明電壓表所測的用電器短路”；如圖，電壓表測量兩端的電壓，此時電壓表無示數，電流表有示數，且發光，說明電路有電流流過，燈不亮，說明被短路，故A符合題意；故BCD不符合題意。
故選A。
6.答案：A
解析：由圖象可知，兩燈泡并聯，電流表測量L，支路電流，電壓表測量電源電壓；
A.開路，電流表無示數，即示數變小，電壓表示數不變，故符合題意；
B.短路，則電源短路，電壓表示數變小，電流表示數變大，故不符合題意；
C.開路，電壓表電流表示數均不變化，故不符合題意；
D.短路，則電源短路，電流表電壓表均無示數，故不符合題意。
故選A。
7.答案：B
解析：由電路圖可知，與串聯，電壓表測兩端的電壓，電流表測電路中的電流。
A.若短路，則兩端的電壓應與電源電壓相等，而不是沒有偏轉，故A不符合題意；
B.電壓表指針沒有偏轉，說明其測量對象電阻為零，即發生短路，故B符合題意；
CD.開關S閉合后，電流表指針明顯偏轉，說明電路為通路，所以排除斷路的情況，故CD不符合題意。
故選B。
8.答案：A
解析：由圖可知，閉合開關，電路正常工作時，串聯，電流表測量電路中的電流，電壓表測量兩端的電壓，由串聯電路的電壓特點可知，此時電壓表的示數小于電源電壓。
A.若內部短路，電路的總電阻變小，根據歐姆定律可知，電路中的電流變大，電流表示數變大，由于內部短路，電壓表示數為0，示數減小，與題意相符；若把電阻與位置互換，此時電壓表測量的是電源電壓，電壓表示數變大，電流表示數不變，兩電表都有示數，與題意相符，故A符合題意；
B.若內部斷路，電路中無電流，電流表示數減小為0，此時電壓表與串聯，電壓表測電源電壓，其示數變大，符合題意；把電阻與位置互換，由于內部斷路，則閉合開關后，整個電路斷路，所以電流表和電壓表均沒有示數，與題意不符，故B符合題意；
C.若內部短路，電路的總電阻變小，根據歐姆定律可知，電路中的電流變大，電流表示數變大，此時電壓表測量的是電源電壓，示數也變大，與題意不符，故C不符合題意；
D.若內部斷路，整個電路斷路，所以電流表和電壓表均沒有示數，與題意不符，故D不符合題意。
故選A。
9.答案：B
解析：由圖可知，燈泡和電阻R串聯，電壓表測量電源電壓，電壓表測量燈泡兩端的電壓，電流表測量電路中的電流。因為電壓表測量電源電壓，電源電壓不變，它的示數不變。
AB.如果燈L短路，電壓表被短路，電壓表的示數為零，電路中只有R的簡單電路，電路的總電阻減小，由歐姆定律可知電路中的電流變大，電流表的示數變大；如果燈L斷路，電壓表串聯在電路中，電壓表的示數等于電源電壓，它的示數變大，由于電壓表的內阻很大，通過電路的電流很小，電流表的示數幾乎為零，故B符合題意，A不符合題意；
C.如果電阻R短路，電路中只有L的簡單電路，電路的總電阻減小，由歐姆定律可知電路中的電流變大，電流表的示數變大，電壓表測量電源電壓，電壓表的示數變大，故C不符合題意；
D.如果電阻R斷路，電路斷路，電壓表和電流表的示數為零，電壓表和電流表的示數都變小，故D不符合題意。
故選B。
10.答案：B
解析：A.電壓表串聯使用后，電路中的電流會很小，不會燒壞兩個表，故A不符合題意；
B.開關閉合后，電流表把電源短路了，會損壞電流表，此時電壓表也被短路，不會燒壞，故B符合題意；
C.該電路是正確的，電流表和電壓表不會損壞，故C不符合題意；
D.雖然電流表并聯使用了，但電壓表也串聯使用了，電路中的電流會很小，不會燒壞兩個表，故D不符合題意。
故選B。
11.答案：D
解析：由圖可知，閉合開關后兩燈串聯，電壓表測燈、兩端總電壓，即測電源電壓。
A.閉合開關后，若電壓表示數為0，說明兩燈以外部分斷路，不可能是斷路，故A錯誤；
B.閉合開關后，若電壓表的示數為0，可能是開關斷路，也可能是導線斷路，故B錯誤；
C.若被短接，閉合開關后，仍能夠發光，此時電壓表的示數等于電源電壓，故C錯誤；
D.若斷路，因為兩燈串聯，閉合開關后，和都不亮，電壓表并聯的部分斷路了，電壓表串聯到電路中，則電壓表測電源電壓，示數等于電源電壓，故D正確。
故選D。
12.答案：B
解析：A、如果甲燈短路，乙燈泡發光，電路中有電流，電流表有示數，電壓表與電源兩端相連，電壓表有示數，故A不符合題意；
B、若乙燈短路，電壓表也同時被短路，沒有示數，甲燈泡發光，電路中有電流，電流表有示數，故B符合題意；
C、若甲燈斷路，乙燈泡不發光，電流表沒有示數，電壓表與電源兩端不相連，電壓表沒有示數，故C不符合題意；
D、若乙燈斷路，甲燈泡不發光，電流表沒有示數，電壓表與電源兩端相連，電壓表有示數，故D不符合題意。
故選B。
13.答案：B
解析：A.由圖得，電流表與燈泡串聯，測量小燈泡的電流，故A錯誤；
B.由圖得，燈泡、并聯，開關在干路上，開關串聯在燈泡所在支路上，由于并聯電路互不影響，因此再斷開開關時，電流表示數不變，故B正確；
C.當斷路時，燈泡正常工作，電流表有示數；當短路時，燈泡與電流表也被短路，故C錯誤；
D.開關短路，電路連接方式不變，即燈泡、并聯，故D錯誤。
故選B。
14.答案：ABD
解析：A.如圖，當開關斷開，閉合時，是兩個燈泡的串聯電路，故A正確；
B.如圖，當開關閉合，斷開時，是兩個燈泡的并聯電路，故B正確；
C.如圖，當三個開關都閉合時，兩個燈泡都短路，都不亮，故C錯誤；
D.如圖，若開關閉合，斷開，燈短路，只有燈泡發光，故D正確。
故選ABD。
