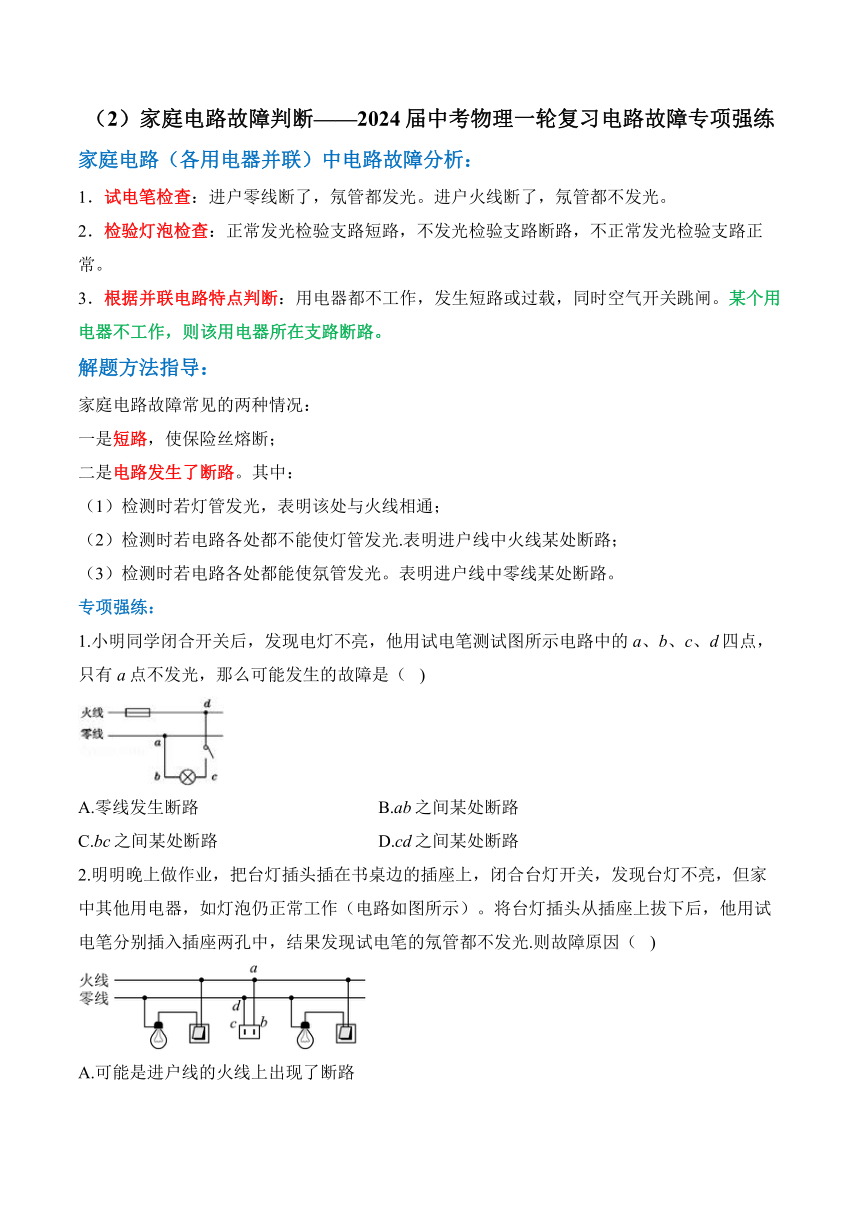

（2）家庭電路故障判斷——2024屆中考物理一輪復習電路故障專項強練
家庭電路（各用電器并聯）中電路故障分析：
1．試電筆檢查：進戶零線斷了，氖管都發光。進戶火線斷了，氖管都不發光。
2．檢驗燈泡檢查：正常發光檢驗支路短路，不發光檢驗支路斷路，不正常發光檢驗支路正常。
3．根據并聯電路特點判斷：用電器都不工作，發生短路或過載，同時空氣開關跳閘。某個用電器不工作，則該用電器所在支路斷路。
解題方法指導：
家庭電路故障常見的兩種情況：
一是短路，使保險絲熔斷；
二是電路發生了斷路。其中：
（1）檢測時若燈管發光，表明該處與火線相通；
（2）檢測時若電路各處都不能使燈管發光.表明進戶線中火線某處斷路；
（3）檢測時若電路各處都能使氛管發光。表明進戶線中零線某處斷路。
專項強練：
1.小明同學閉合開關后，發現電燈不亮，他用試電筆測試圖所示電路中的a、b、c、d四點，只有a點不發光，那么可能發生的故障是（ )
A.零線發生斷路 B.ab之間某處斷路
C.bc之間某處斷路 D.cd之間某處斷路
2.明明晚上做作業，把臺燈插頭插在書桌邊的插座上，閉合臺燈開關，發現臺燈不亮，但家中其他用電器，如燈泡仍正常工作（電路如圖所示）。將臺燈插頭從插座上拔下后，他用試電筆分別插入插座兩孔中，結果發現試電筆的氖管都不發光.則故障原因（ )
A.可能是進戶線的火線上出現了斷路
B.可能是進戶線的零線出現了斷路
C.一定是a、b兩點間的導線出現了斷路
D.一定是c、d兩點間的導線出現了斷路

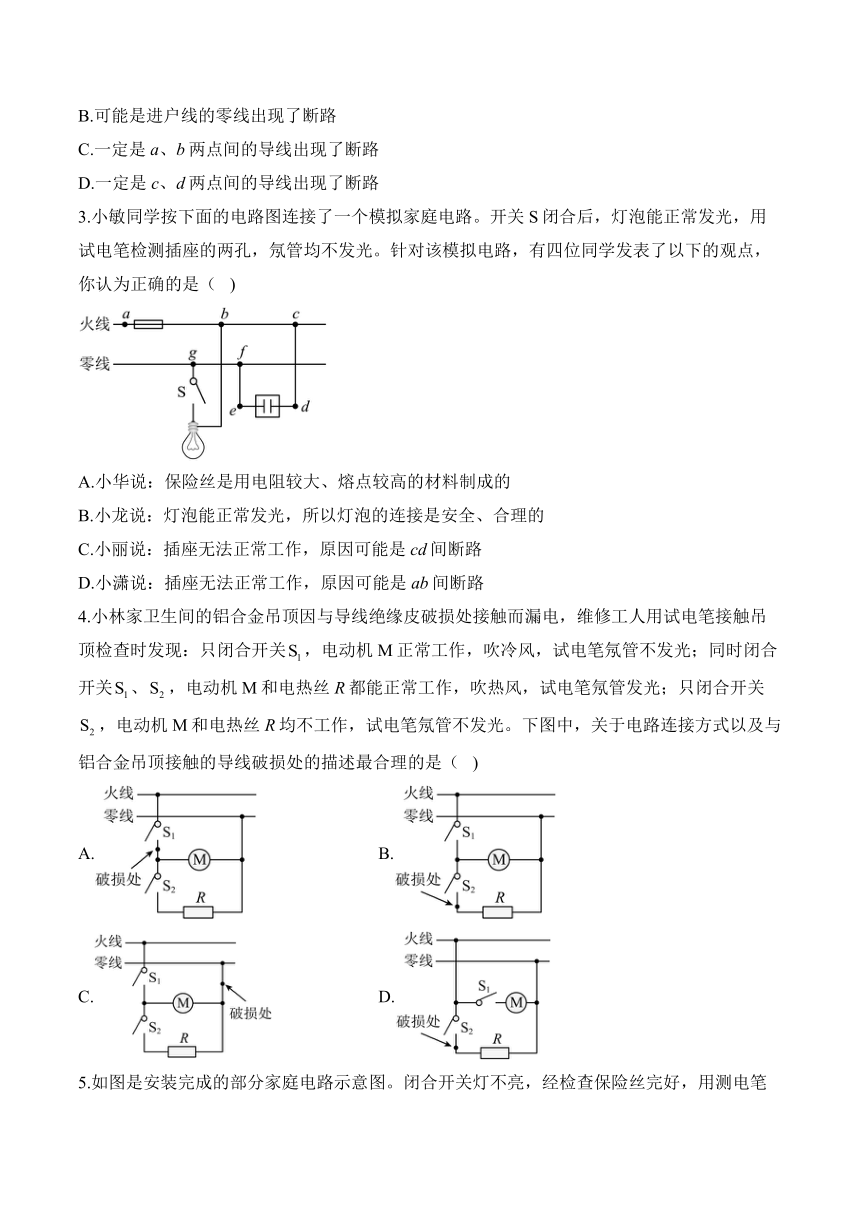

3.小敏同學按下面的電路圖連接了一個模擬家庭電路。開關S閉合后，燈泡能正常發光，用試電筆檢測插座的兩孔，氖管均不發光。針對該模擬電路，有四位同學發表了以下的觀點，你認為正確的是（ )
A.小華說：保險絲是用電阻較大、熔點較高的材料制成的
B.小龍說：燈泡能正常發光，所以燈泡的連接是安全、合理的
C.小麗說：插座無法正常工作，原因可能是cd間斷路
D.小瀟說：插座無法正常工作，原因可能是ab間斷路
4.小林家衛生間的鋁合金吊頂因與導線絕緣皮破損處接觸而漏電，維修工人用試電筆接觸吊頂檢查時發現：只閉合開關，電動機M正常工作，吹冷風，試電筆氖管不發光；同時閉合開關、，電動機M和電熱絲R都能正常工作，吹熱風，試電筆氖管發光；只閉合開關，電動機M和電熱絲R均不工作，試電筆氖管不發光。下圖中，關于電路連接方式以及與鋁合金吊頂接觸的導線破損處的描述最合理的是（ )
A. B.
C. D.

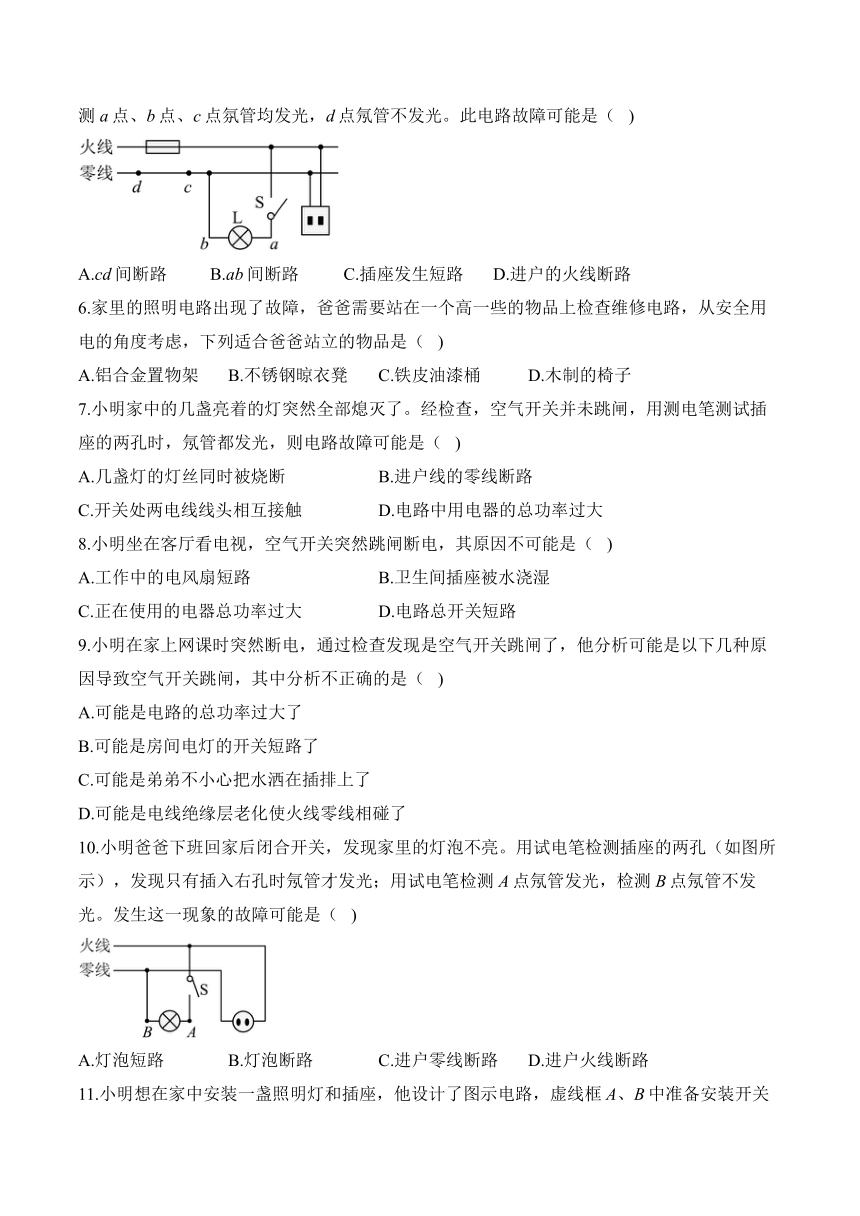

5.如圖是安裝完成的部分家庭電路示意圖。閉合開關燈不亮，經檢查保險絲完好，用測電筆測a點、b點、c點氛管均發光，d點氖管不發光。此電路故障可能是（ )
A.cd間斷路 B.ab間斷路 C.插座發生短路 D.進戶的火線斷路
6.家里的照明電路出現了故障，爸爸需要站在一個高一些的物品上檢查維修電路，從安全用電的角度考慮，下列適合爸爸站立的物品是（ )
A.鋁合金置物架 B.不銹鋼晾衣凳 C.鐵皮油漆桶 D.木制的椅子
7.小明家中的幾盞亮著的燈突然全部熄滅了。經檢查，空氣開關并未跳閘，用測電筆測試插座的兩孔時，氖管都發光，則電路故障可能是（ )
A.幾盞燈的燈絲同時被燒斷 B.進戶線的零線斷路
C.開關處兩電線線頭相互接觸 D.電路中用電器的總功率過大
8.小明坐在客廳看電視，空氣開關突然跳閘斷電，其原因不可能是（ )
A.工作中的電風扇短路 B.衛生間插座被水澆濕
C.正在使用的電器總功率過大 D.電路總開關短路
9.小明在家上網課時突然斷電，通過檢查發現是空氣開關跳閘了，他分析可能是以下幾種原因導致空氣開關跳閘，其中分析不正確的是（ )
A.可能是電路的總功率過大了
B.可能是房間電燈的開關短路了
C.可能是弟弟不小心把水灑在插排上了
D.可能是電線絕緣層老化使火線零線相碰了
10.小明爸爸下班回家后閉合開關，發現家里的燈泡不亮。用試電筆檢測插座的兩孔（如圖所示），發現只有插入右孔時氖管才發光；用試電筆檢測A點氖管發光，檢測B點氖管不發光。發生這一現象的故障可能是（ )
A.燈泡短路 B.燈泡斷路 C.進戶零線斷路 D.進戶火線斷路

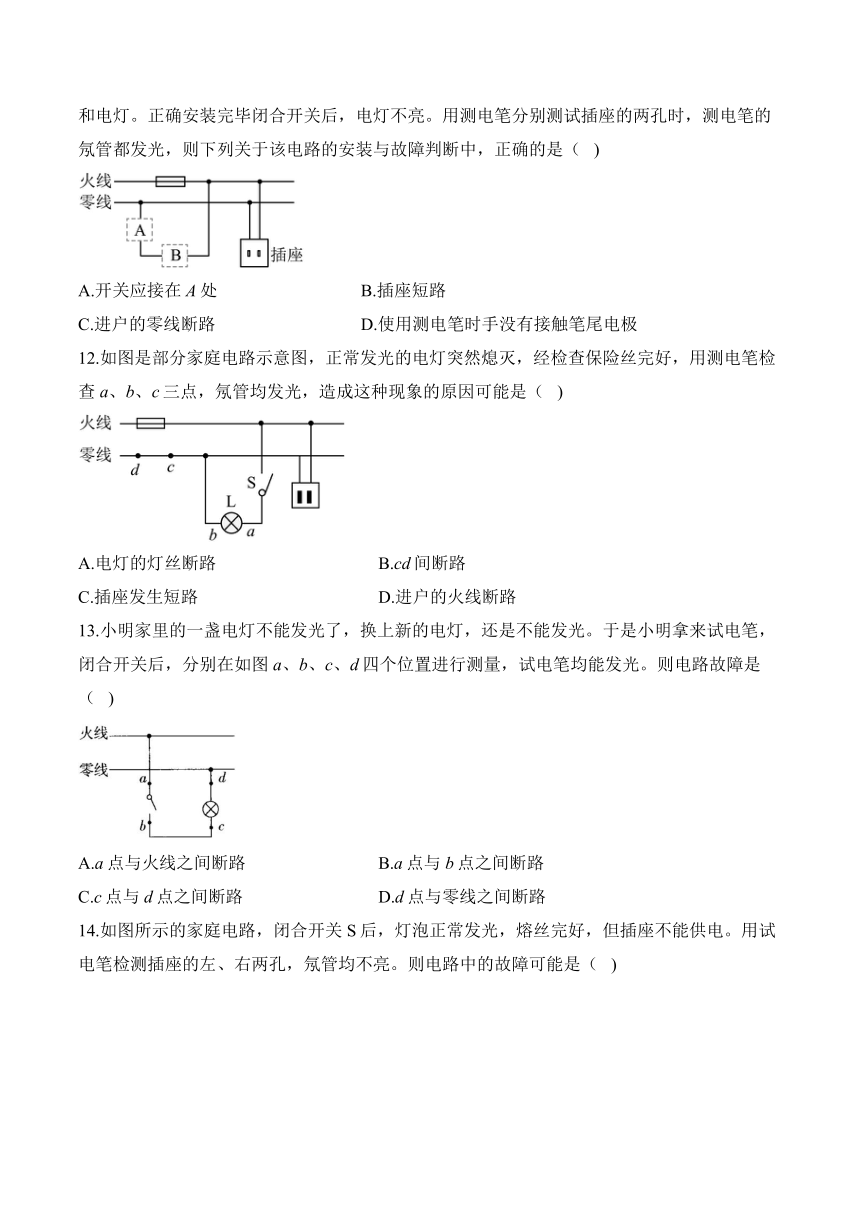

11.小明想在家中安裝一盞照明燈和插座，他設計了圖示電路，虛線框A、B中準備安裝開關和電燈。正確安裝完畢閉合開關后，電燈不亮。用測電筆分別測試插座的兩孔時，測電筆的氖管都發光，則下列關于該電路的安裝與故障判斷中，正確的是（ )
A.開關應接在A處 B.插座短路
C.進戶的零線斷路 D.使用測電筆時手沒有接觸筆尾電極
12.如圖是部分家庭電路示意圖，正常發光的電燈突然熄滅，經檢查保險絲完好，用測電筆檢查a、b、c三點，氖管均發光，造成這種現象的原因可能是（ )
A.電燈的燈絲斷路 B.cd間斷路
C.插座發生短路 D.進戶的火線斷路
13.小明家里的一盞電燈不能發光了，換上新的電燈，還是不能發光。于是小明拿來試電筆，閉合開關后，分別在如圖a、b、c、d四個位置進行測量，試電筆均能發光。則電路故障是（ )
A.a點與火線之間斷路 B.a點與b點之間斷路
C.c點與d點之間斷路 D.d點與零線之間斷路

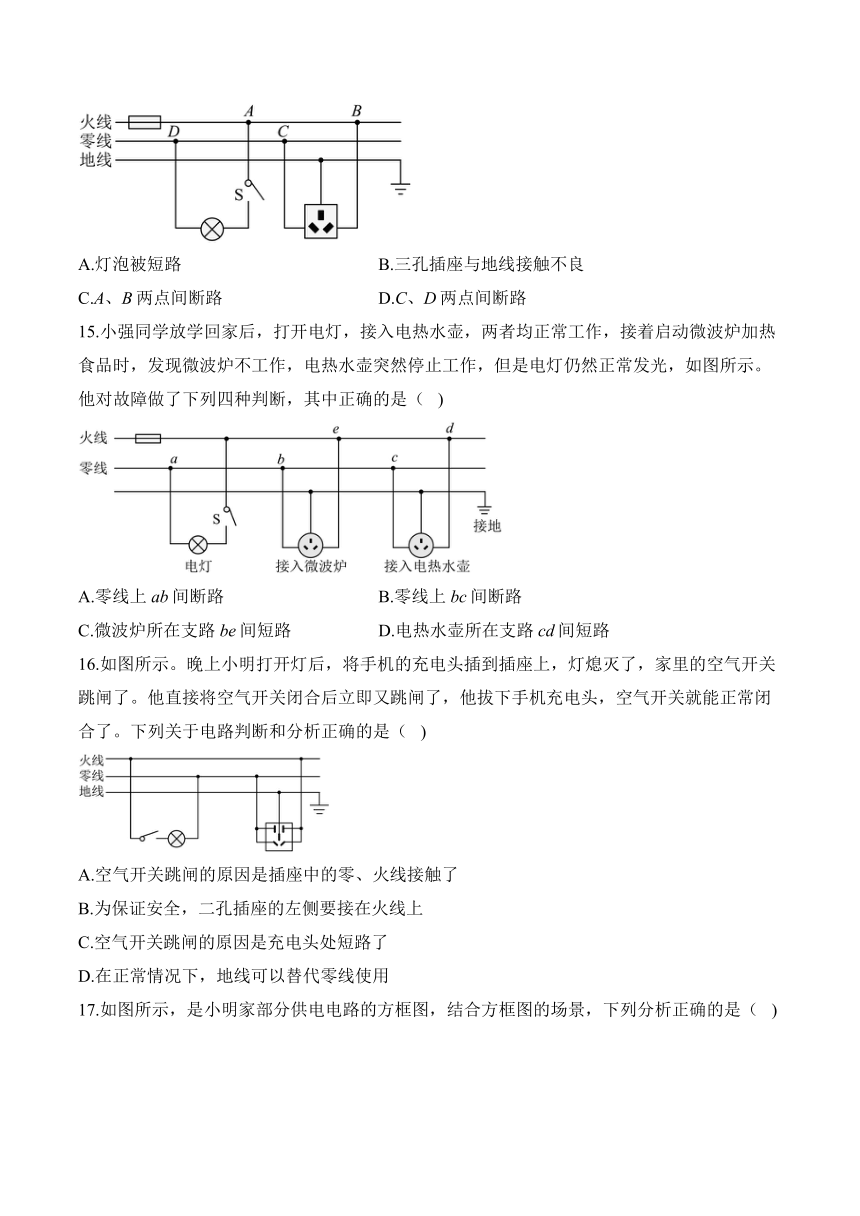

14.如圖所示的家庭電路，閉合開關S后，燈泡正常發光，熔絲完好，但插座不能供電。用試電筆檢測插座的左、右兩孔，氖管均不亮。則電路中的故障可能是（ )
A.燈泡被短路 B.三孔插座與地線接觸不良
C.A、B兩點間斷路 D.C、D兩點間斷路
15.小強同學放學回家后，打開電燈，接入電熱水壺，兩者均正常工作，接著啟動微波爐加熱食品時，發現微波爐不工作，電熱水壺突然停止工作，但是電燈仍然正常發光，如圖所示。他對故障做了下列四種判斷，其中正確的是（ )
A.零線上ab間斷路 B.零線上bc間斷路
C.微波爐所在支路be間短路 D.電熱水壺所在支路cd間短路
16.如圖所示。晚上小明打開燈后，將手機的充電頭插到插座上，燈熄滅了，家里的空氣開關跳閘了。他直接將空氣開關閉合后立即又跳閘了，他拔下手機充電頭，空氣開關就能正常閉合了。下列關于電路判斷和分析正確的是（ )
A.空氣開關跳閘的原因是插座中的零、火線接觸了
B.為保證安全，二孔插座的左側要接在火線上
C.空氣開關跳閘的原因是充電頭處短路了
D.在正常情況下，地線可以替代零線使用
17.如圖所示，是小明家部分供電電路的方框圖，結合方框圖的場景，下列分析正確的是（ )
A.更換電燈的燈泡時，只需斷開空氣開關③即可
B.空氣開關①跳閘時，電路中一定發生了短路
C.空調電流過大時，漏電保護器會迅速切斷電流
D.漏電保護器切斷電流時，空調和電燈不能工作
答案以及解析
1.答案：B
解析：用測電筆測試各處電路時，發現b、c、d三點處都發光，說明該電路b、c、d三點與進戶火線不可能斷路。a點不發光，即零線，所以可能是由于ab間某處斷路造成的。
故選B。
2.答案：C
解析：A.若進戶線的火線上出現了斷路，則所有用電器不工作，故A錯誤；
B.若進戶線的零線出現了斷路，則所有用電器不工作，故B錯誤；
C.閉合臺燈開關，發現臺燈不亮，但家中其他用電器，如燈泡仍正常工作.說明其它支路是好的，問題出在臺燈這條支路上.將臺燈插頭從插座上拔下后，他用試電筆分別插入插座兩孔中，結果發現試電筆的氖管都不發光，說明插座與火線不通，故C正確；
D.c、d兩點間的導線出現了斷路，用試電筆分別插入插座兩孔中，試電筆的氖管會發光，故D錯誤；
故選C。
3.答案：C
解析：A.保險絲的主要作用是：在家庭電路電流過大時能自動熔斷從而對電路起到保護作用，所以保險絲要選用電阻率大且熔點低的材料來制作，故A錯誤；
B.家庭電路中，為確保安全用電，控制燈泡的開關應該接在火線與燈泡之間，故B錯誤；
CD.如果ab間斷路，則電路中燈泡也不能正常工作；如果cd間斷路，燈泡能正常工作，火線上的電不能到達插座的右孔，用試電筆檢測插座的兩孔，氖管均不發光，符合題意，故C正確，D錯誤。
故選C。
4.答案：B
解析：根據題意，只閉合開關，電動機M正常工作，吹冷風，則電熱絲R不工作，電動機所在支路絕緣皮不破損。同時閉合開關、，電動機M和電熱絲R都能正常工作，只閉合開關，電動機M和電熱絲R均不工作，說明電動機M和電熱絲R并聯，控制所有用電器，只控制，試電筆氖管發光，說明電熱絲R所在支路絕緣皮破損；故B符合題意，ACD不符合題意。
故選B。
5.答案：A
解析：測電筆是辨別火線和零線的工具，正常電路中測試火線氖管發光，測試零線不發光。閉合開關，用測電筆測試a點氖管發光，表示火線完好，測試d點氖管不發光，表示d點到進戶零線間完好，b點、c點氖管均發光表示b點、c點到火線間完好，到進戶零線間斷路，所以此電路故障可能是cd間斷路，故A符合題意，BCD不符合題意。
故選A。
6.答案：D
解析：鋁合金置物架、不銹鋼晾衣凳、鐵皮油漆桶都是導體，容易導電；而木制椅子是絕緣體，不容易導電，站在木制椅子上檢查維修電路不容易發生觸電事故，從安全用電的角度考慮，適合爸爸站立的物品是木制的椅子。故D符合題意，ABC不符合題意。
故選D。
7.答案：B
解析：小明家中的幾盞亮著的燈突然全部熄滅了。經檢查，空氣開關并未跳閘，這說明電路可能出現了斷路故障。
AB.用測電筆檢測插座左右兩孔，氖管都發光，說明火線上一定“有電”，火線一定是完好的，因為原來的燈泡是亮著的，說明開關是閉合，而本不應該使得測電筆發光的左孔也使得測電筆發光，說明左孔經燈泡、開關和火線相連，因而斷路是因為與零線未接通，所以故障是進戶零線斷路；而幾盞燈的燈絲同時燒斷，則插座左孔不再與火線相連，氖管不會發光。故A不符合題意，B符合題意；
C.如果開關處兩電線線頭相互接觸相當于閉合開關，燈泡仍發光，故C不符合題意；
D.電路中用電器的總功率過大，電流過大，空氣開關會跳閘，故D不符合題意。
故選B。
8.答案：D
解析：A.工作中的電風扇短路，會引起電流過大，導致空氣開關跳閘，故A不符合題意；
B.生活中的水是導體，插座內流入水后，因為水是導體，使火線和零線不經用電器而連接在一起，發生了短路，導致空氣開關跳閘，故B不符合題意；
C.空氣開關跳閘的另一種原因是用電器總功率過大，故C不符合題意；
D.電路總開關短路相當于總開關閉合，不會導致電路中電流過大，不會引起空氣開關突然跳閘斷電，故D符合題意。
故選D。
9.答案：B
解析：空氣開關跳閘了，說明家庭電路中的電流過大，家庭電路中電流過大的原因有兩個：短路和用電器的總功率過大。
A.電路的總功率過大會造成電流過大，故A正確，不符合題意；
B.房間電燈的開關短路，相當于閉合開關，不會造成電流過大，故B錯誤，符合題意；
C.不小心把水灑在插排上會造成短路現象，會使電路中的電流過大，故C正確，不符合題意；
D.電線絕緣層老化使火線零線相碰會造成短路現象，會使電路中的電流過大，故D正確，不符合題意。
故選B。
10.答案：B
解析：AB.用試電筆檢測插座的兩孔時，發現插入右孔時氖管才發光，說明右孔連接的是火線，右孔與火線間是連通的；用試電筆檢測A點氖管發光，說明A點經開關到火線之間是連通的，檢測B點氖管不發光，說明電流無法到達點B點，故可能燈泡斷路，燈泡不是短路，否則電路短路，空氣開關斷開，A、B點氖管均不發光，故A不符合題意，B符合題意；
C.若進戶零線斷路，則檢測B點時氖管會發光，故C不符合題意；
D.若進戶火線斷路，試電筆檢測兩孔插座的右孔和A點時氖管均不會發光，故D不符合題意。
故選B。
11.答案：C
解析：A.由安全用電原則可知，開關應接在火線與燈泡之間，因此開關應接在B處，故A錯誤；
B.若插座短路，則保險絲會燒斷，測電筆的氖管不會發光，故B錯誤；
C.當用測電筆分別測試插座的兩孔時，測電筆的氖管都發光，說明火線正常，而測電筆測試插座的左孔處（接零線）氖管是不該亮的，但也亮了，說明插座的左孔通過電燈、開關與火線相通了，則進戶的零線斷路，故C正確；
D.若使用測電筆時手沒有接觸筆尾電極，則氖管不會發光，故D錯誤。
故選C。
12.答案：B
解析：A.如果燈絲斷了，電路處于斷路狀態，測電筆接觸b、c時，氖管不會發光，故A不符合題意；
B.如果零線斷了，開關未閉合時，其他部分與火線仍是相連，所以測電筆接觸a、b、c點，氖管都會發光；但燈泡是斷路狀態，不會發光，故B符合題意；
C.如果插座短路，保險絲會燒斷，測電筆接觸a、b、c時，氖管不會發光，故C不符合題意；
D.如果火線斷了，測電筆無論接觸哪個點，氖管都不會發光，故D不符合題意。
故選B。
13.答案：D
解析：小明家里的一盞電燈不能發光了，換上新的電燈，還是不能發光，這表明電路出現了斷路故障；a、b、c、d四個位置都能使試電筆發光，說明這四點與火線是接通的，所以故障是零線斷路，即d點與零線之間斷路，故D正確。
14.答案：C
解析：閉合開關S后，燈泡正常發光，但插座不能供電，這說明插座所在的支路出現了斷路現象；試電筆檢測插座的左、右兩孔，氖管均不亮，這說明插座的右孔與火線之間是斷開的，所以故障是A、B兩點間斷路，故ABD不符合題意，C符合題意。
故選C。
15.答案：A
解析：電燈仍正常工作，說明不是保險絲燒壞了，即沒有發生短路，啟動微波爐加熱食品時，發現微波爐不工作，電熱水壺突然停止工作，說明電路存在斷路，而且是經過微波爐的ab之間電路斷路了，故A正確，故BCD錯誤。
故選A。
16.答案：C
解析：AC.空氣開關跳閘的原因有兩個，一是電路中電流過大，二是電路發生短路，由于手機充電器的電流不大，所以電路中發生短路，由于拔下手機充電頭，空氣開關就能正常閉合了，說明是充電頭發生短路，故A錯誤，C正確；
B.為保證安全，二孔插座的左側要接在零線上，故B錯誤；
D.在正常情況下，地線是防止帶有金屬外殼的用電器發生漏電的，所以不可以替代零線使用，故D錯誤。
故選C。
17.答案：A
解析：A.更換燈泡時，應先斷開控制燈泡的空氣開關③，防止發生觸電事故，故A正確；
B.空氣開關①跳閘，說明用電器的總功率過大或電路短路，故B錯誤；
C.當空調電流過大時，空氣開關②會跳閘，由于此時通過零線和火線的電流相同，所以，漏電保護器不會斷開電路，故C錯誤；
D.漏電保護器斷開電路時，因為并聯電路互不影響，所以，空調和電燈能工作，故D錯誤。
故選A。
