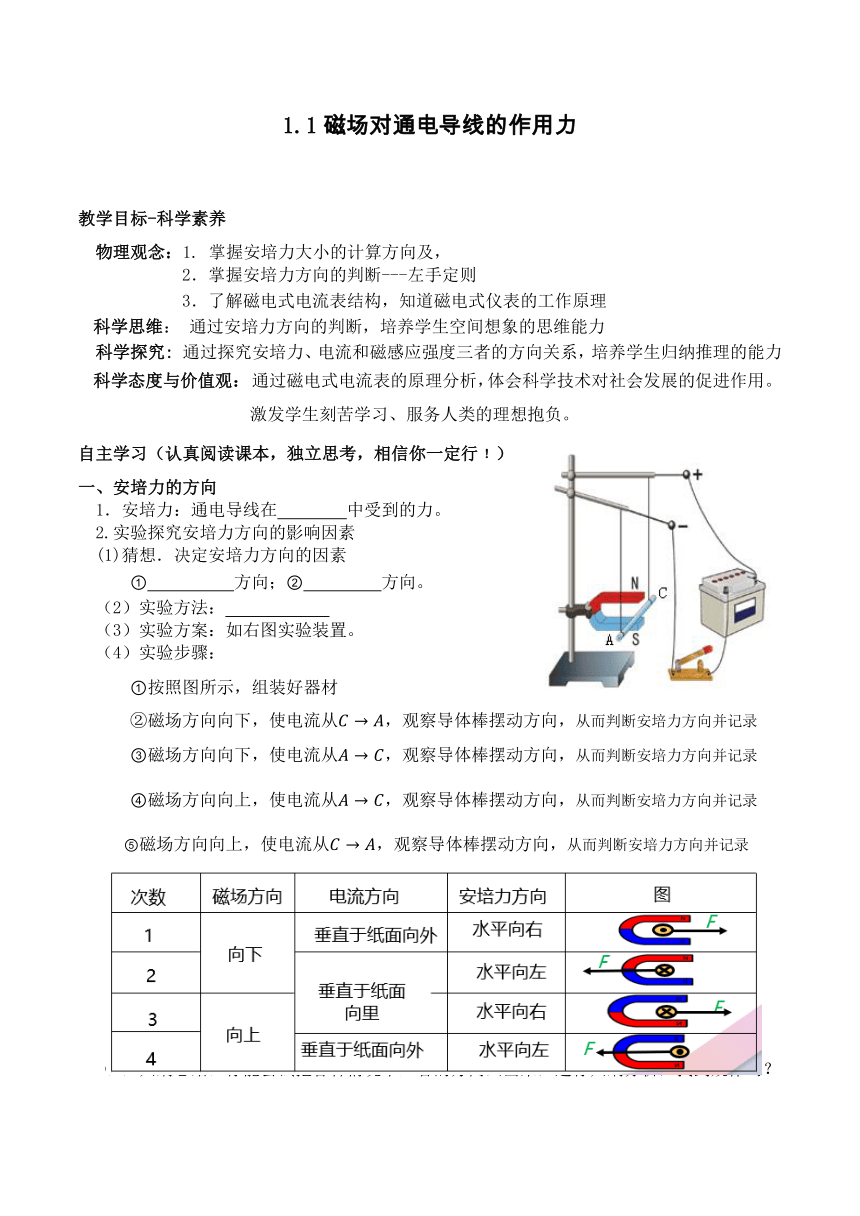

1.1磁場對通電導線的作用力
教學目標-科學素養
物理觀念：1. 掌握安培力大小的計算方向及，
2．掌握安培力方向的判斷---左手定則
3．了解磁電式電流表結構，知道磁電式儀表的工作原理
科學思維： 通過安培力方向的判斷，培養學生空間想象的思維能力
科學探究: 通過探究安培力、電流和磁感應強度三者的方向關系，培養學生歸納推理的能力
科學態度與價值觀： 通過磁電式電流表的原理分析，體會科學技術對社會發展的促進作用。激發學生刻苦學習、服務人類的理想抱負。
自主學習（認真閱讀課本，獨立思考，相信你一定行﹗）
一、安培力的方向
1．安培力：通電導線在 中受到的力。
2.實驗探究安培力方向的影響因素
(1)猜想．決定安培力方向的因素
① 方向；② 方向。
（2）實驗方法：
（3）實驗方案：如右圖實驗裝置。
（4）實驗步驟：
①按照?qǐng)D所示，組裝好器材
②磁場方向向下，使電流從，觀察導體棒擺動方向，從而判斷安培力方向并記錄
③磁場方向向下，使電流從，觀察導體棒擺動方向，從而判斷安培力方向并記錄
④磁場方向向上，使電流從，觀察導體棒擺動方向，從而判斷安培力方向并記錄
⑤磁場方向向上，使電流從，觀察導體棒擺動方向，從而判斷安培力方向并記錄
（5）歸納總結：你能?chē)L試把各種情況下三者的方向畫出來，進行歸納分析，找到規律嗎？

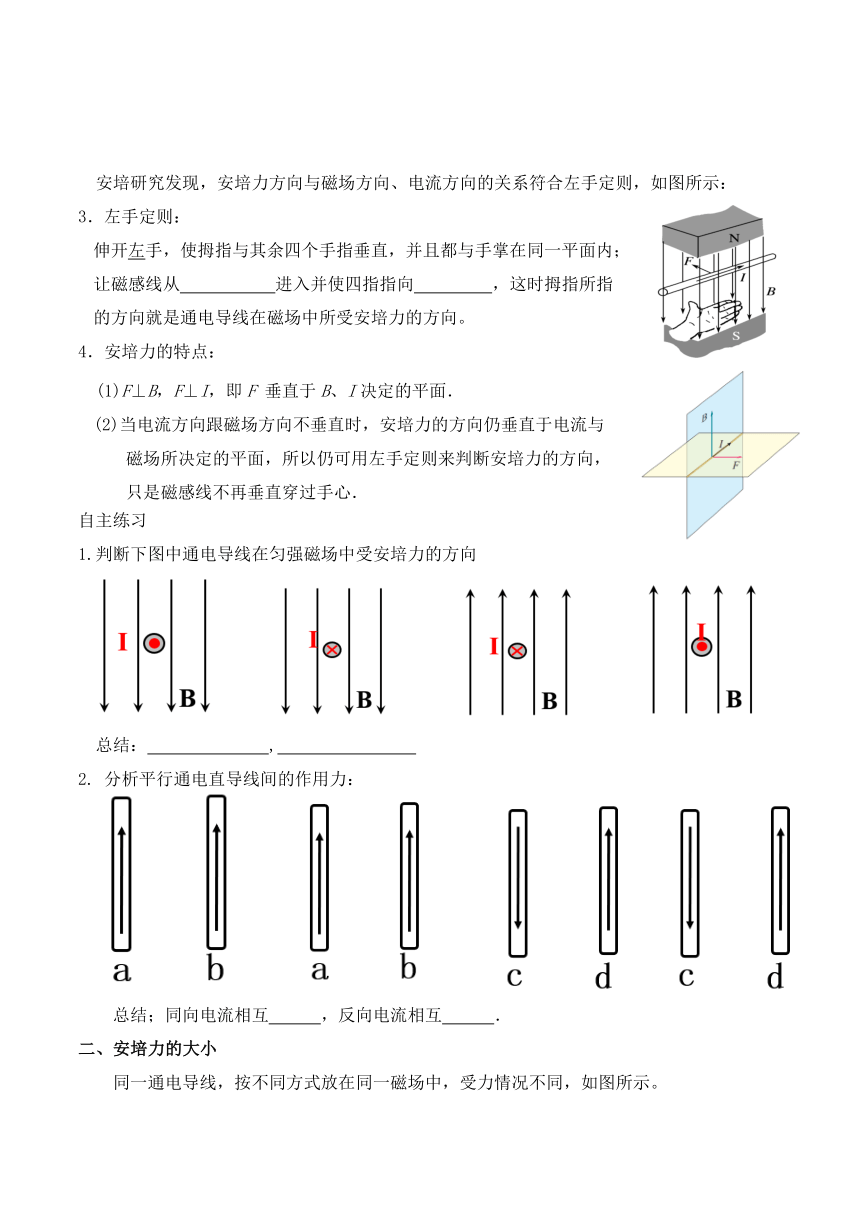

安培研究發現，安培力方向與磁場方向、電流方向的關系符合左手定則，如圖所示：
3．左手定則：
伸開左手，使拇指與其余四個手指垂直，并且都與手掌在同一平面內；
讓磁感線從 進入并使四指指向 ，這時拇指所指
的方向就是通電導線在磁場中所受安培力的方向。
4．安培力的特點：
(1)F⊥B，F(xiàn)⊥I，即F 垂直于B、I決定的平面．
(2)當電流方向跟磁場方向不垂直時，安培力的方向仍垂直于電流與
磁場所決定的平面，所以仍可用左手定則來判斷安培力的方向，
只是磁感線不再垂直穿過手心．
自主練習
1.判斷下圖中通電導線在勻強磁場中受安培力的方向
總結： ,
2. 分析平行通電直導線間的作用力：
總結；同向電流相互 ，反向電流相互 ．
二、安培力的大小
同一通電導線，按不同方式放在同一磁場中，受力情況不同，如圖所示。
1．如圖甲，I⊥B，此時安培力最大，F(xiàn)＝
2．如圖乙，I∥B，此時安培力最小，F(xiàn)＝
3．如圖丙，當I與B成θ角時，可以把磁感應強度B分解，如圖丁所示。此時
F＝ ，這是一般情況下安培力的表達式。
4．公式F＝ILBsin θ中L指的是導線在磁場中的“有效長度”， 彎曲導線的有效長度L，等于連接兩端點直線的長度(如圖所示)；相應的電流沿L由始端流向末端。
自主練習
3.長度為l、通有電流為I的直導線放入一勻強磁場中，電流方向與磁場方向如圖所示。已知磁感應強度為B，對于下列各圖中，導線所受安培力的大小計算正確的是(　 )
4.(2015·江蘇卷·T4)如圖所示，用天平測量勻強磁場的磁感應強度，下列各選項所示的載流線圈匝數相同，邊長NM相等，將它們分別掛在天平的右臂下方，線圈中通有大小相同的電流，天平處于平衡狀態，若磁場發生微小變化，天平最容易失去平衡的是

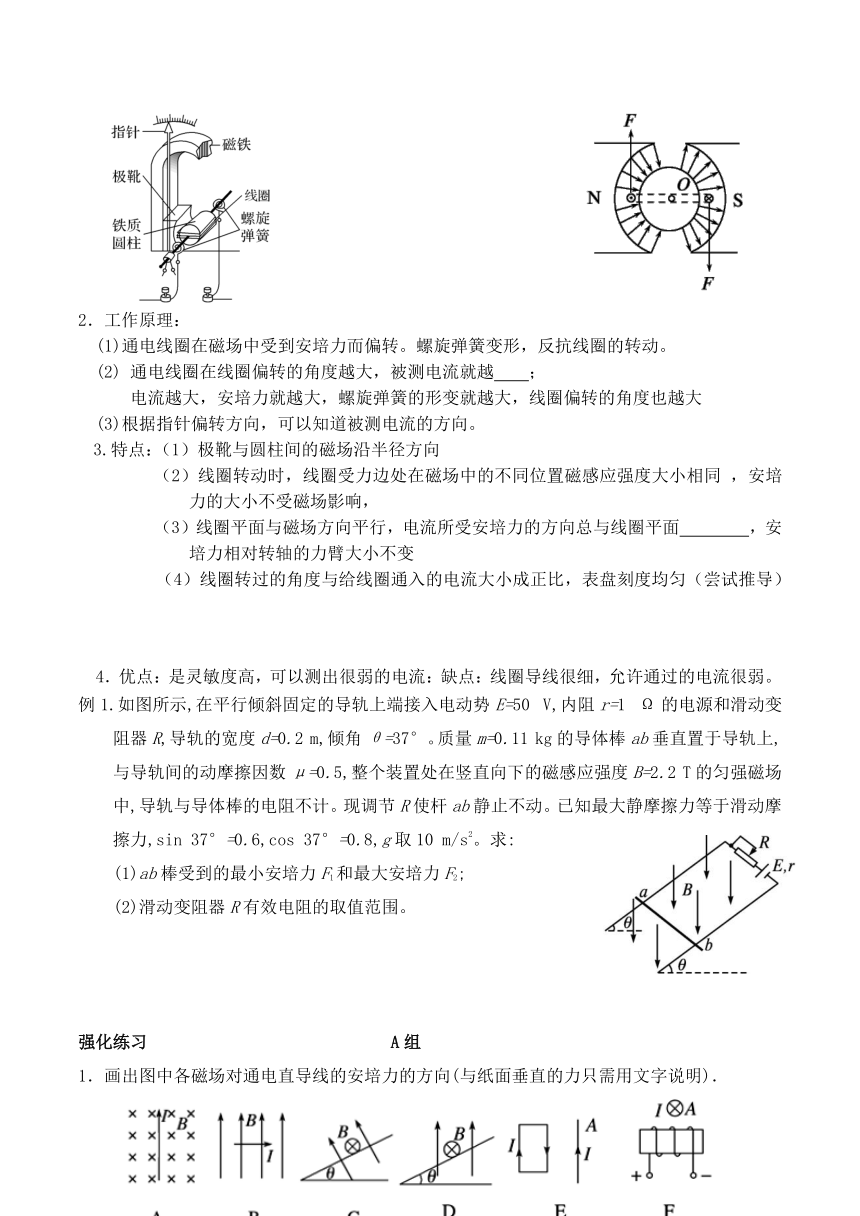

三、磁電式電流表
1.構造：U形磁鐵、極靴、圓柱形鐵芯、繞在鋁線框上的線圈、螺旋彈簧（游絲）、指針.
2．工作原理：
(1)通電線圈在磁場中受到安培力而偏轉。螺旋彈簧變形，反抗線圈的轉動。
(2) 通電線圈在線圈偏轉的角度越大，被測電流就越 ；
電流越大，安培力就越大，螺旋彈簧的形變就越大，線圈偏轉的角度也越大
(3)根據指針偏轉方向，可以知道被測電流的方向。
3.特點：（1）極靴與圓柱間的磁場沿半徑方向
（2）線圈轉動時，線圈受力邊處在磁場中的不同位置磁感應強度大小相同 ，安培力的大小不受磁場影響，
（3）線圈平面與磁場方向平行，電流所受安培力的方向總與線圈平面 ，安培力相對轉軸的力臂大小不變
（4）線圈轉過的角度與給線圈通入的電流大小成正比，表盤刻度均勻（嘗試推導）
4．優點：是靈敏度高，可以測出很弱的電流：缺點：線圈導線很細，允許通過的電流很弱。
例1.如圖所示,在平行傾斜固定的導軌上端接入電動勢E=50 V,內阻r=1 Ω的電源和滑動變阻器R,導軌的寬度d=0.2 m,傾角θ=37°。質量m=0.11 kg的導體棒ab垂直置于導軌上,與導軌間的動摩擦因數μ=0.5,整個裝置處在豎直向下的磁感應強度B=2.2 T的勻強磁場中,導軌與導體棒的電阻不計?，F(xiàn)調節R使桿ab靜止不動。已知最大靜摩擦力等于滑動摩擦力,sin 37°=0.6,cos 37°=0.8,g取10 m/s2。求:
(1)ab棒受到的最小安培力F1和最大安培力F2;
(2)滑動變阻器R有效電阻的取值范圍。
強化練習 A組
1．畫出圖中各磁場對通電直導線的安培力的方向(與紙面垂直的力只需用文字說明)．

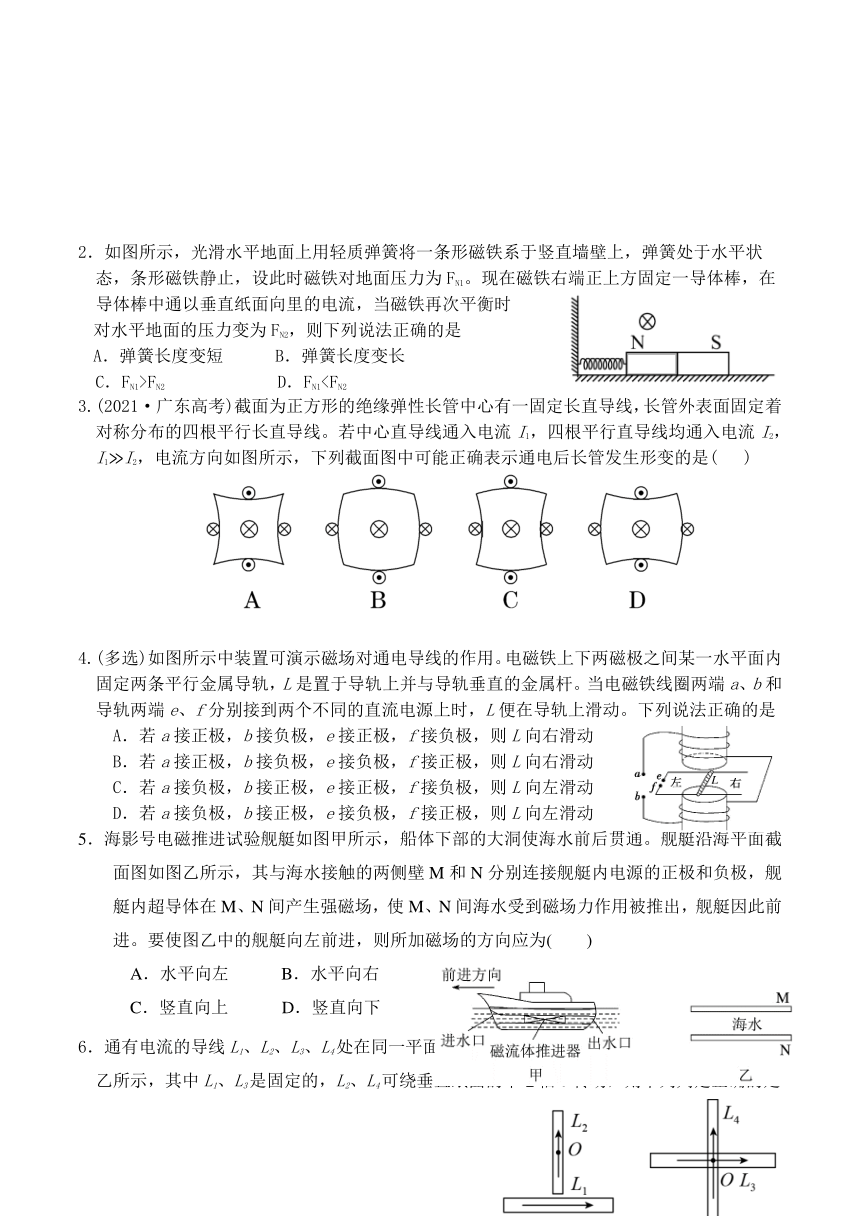

2．如圖所示，光滑水平地面上用輕質彈簧將一條形磁鐵系于豎直墻壁上，彈簧處于水平狀態，條形磁鐵靜止，設此時磁鐵對地面壓力為FN1?，F(xiàn)在磁鐵右端正上方固定一導體棒，在導體棒中通以垂直紙面向里的電流，當磁鐵再次平衡時
對水平地面的壓力變?yōu)镕N2，則下列說法正確的是
A．彈簧長度變短 B．彈簧長度變長
C．FN1>FN2 D．FN13.(2021·廣東高考)截面為正方形的絕緣彈性長管中心有一固定長直導線，長管外表面固定著對稱分布的四根平行長直導線。若中心直導線通入電流I1，四根平行直導線均通入電流I2，I1 I2，電流方向如圖所示，下列截面圖中可能正確表示通電后長管發生形變的是(　 )
4.(多選)如圖所示中裝置可演示磁場對通電導線的作用。電磁鐵上下兩磁極之間某一水平面內固定兩條平行金屬導軌，L是置于導軌上并與導軌垂直的金屬桿。當電磁鐵線圈兩端a、b和導軌兩端e、f分別接到兩個不同的直流電源上時，L便在導軌上滑動。下列說法正確的是
A．若a接正極，b接負極，e接正極，f接負極，則L向右滑動
B．若a接正極，b接負極，e接負極，f接正極，則L向右滑動
C．若a接負極，b接正極，e接正極，f接負極，則L向左滑動
D．若a接負極，b接正極，e接負極，f接正極，則L向左滑動
5．海影號電磁推進試驗艦艇如圖甲所示，船體下部的大洞使海水前后貫通。艦艇沿海平面截面圖如圖乙所示，其與海水接觸的兩側壁M和N分別連接艦艇內電源的正極和負極，艦艇內超導體在M、N間產生強磁場，使M、N間海水受到磁場力作用被推出，艦艇因此前進。要使圖乙中的艦艇向左前進，則所加磁場的方向應為(　　)
A．水平向左 B．水平向右
C．豎直向上 D．豎直向下
6．通有電流的導線L1、L2、L3、L4處在同一平面（紙面）內，放置方式及電流方向如圖甲、乙所示，其中L1、L3是固定的，L2、L4可繞垂直紙面的中心軸O轉動，則下列判定正確的是A．L2繞軸O按順時針轉動
B．L2繞軸O按逆時針轉動
C．L4繞軸O按順時針轉動
D．L4繞軸O按逆時針轉動
7.如圖所示，把一重力不計的通電直導線水平放在蹄形磁鐵磁極的正上方，導線可以自由轉動和平動，當導線通入圖示方向的電流I時，從上往下看，導線的運動情況是
A．順時針?lè)较蜣D(zhuǎn)動，同時下降
B．順時針?lè)较蜣D(zhuǎn)動，同時上升
C．逆時針?lè)较蜣D(zhuǎn)動，同時下降
D．逆時針?lè)较蜣D(zhuǎn)動，同時上升
8．如圖所示，輕質彈簧測力計下懸掛的圓形線圈中通有順時針?lè)较虻碾娏鱅0，
線圈的正下方固定有一根足夠長的直導線a，線圈靜止時導線a垂直于線
圈平面，現在導線a中通有垂直紙面向外的較大電流，則下列判斷正確的是（ ）
A．線圈仍靜止 B．從上往下看，線圈將逆時針轉動
C．彈簧測力計示數減小 D．線圈左右擺動
9、如圖所示，兩個完全相同的閉合導線環掛在光滑絕緣的水平橫桿上，當導線環中通有同向電流時，兩導線環的運動情況是（ ）
A．互相吸引，電流大的環其加速度也大
B．互相排斥，電流小的環其加速度較大
C．互相吸引，兩環加速度大小相同
互相排斥，兩環加速度大小相同
10.如圖所示，兩個完全相同且互相垂直的導體圓環 ， 中間用絕緣細線 連接，懸掛在天花板下，當 ， 中同時通入圖中所示方向的電流時，關于兩圓環的
轉動（從上向下看）以及 ， 間細線張力的變化，下列判斷正確的是
A． ， 均不轉動，細線張力不變
B． ， 都順時針轉動，細線張力減小
C． 順時針轉動， 逆時針轉動，細線張力減小
D． 逆時針轉動， 順時針轉動，細線張力增大
11.電流計的主要結構如圖2所示，固定有指針的鋁框處在由磁極與軟鐵
芯構成的磁場中，并可繞軸轉動．鋁框上繞有線圈，線圈的兩端與接
線柱相連．有同學對軟鐵芯內部的磁感線分布提出了如下的猜想，可
能正確的是
12．如圖甲所示是磁電式電流表的結構，蹄形磁鐵和鐵芯間的磁場均勻輻向分布，線圈匝數為n，面積為S，線圈a、b兩邊導線長均為l，所在處的磁感應強度大小均為B，當線圈中通電流I時，a、b邊所受安培力F方向加圖乙所示。則（　?。?br/>A．該輻向磁場是勻強磁場
B．穿過線圈的磁通量為
C．轉動過程中安培力F大小總為
D．線圈轉動時，螺旋彈簧被扭動，阻礙線圈轉動
13、如圖所示的四幅圖中，導體棒的長度均為L(zhǎng)，磁場的磁感應強度大小均為B，在各導體棒中通有相同的電流I。則下列選項正確的是（　　）
A．圖甲中導體棒所受的安培力大小為BIL B．圖乙中導體棒所受的安培力大小為BIL
C．圖丙中導體棒所受的安培力大小為BIL D．圖丁中導體棒所受的安培力大小為BIL
14.如圖所示，水平導軌接有電源，導軌上固定有三根導體棒 、 、 ，其中 最長， 最短， 為一直徑與 等長的半圓，將裝置置于向下的勻強磁場中。在接通電源后，三導體棒中有等大的電流通過，則三導體棒受到安培力的大小關系為
A． B．
D．
15．如圖所示，勻強磁場的磁感應強度為B。L形導線通以恒定電
流I，放置在磁場中，已知ab邊長為，與磁場方向垂直，
bc邊長為l，與磁場方向平行。下列說法正確的是（　?。?br/>該導線受到的安培力大小為BIl，方向垂直于紙面向里
B.該導線受到的安培力大小為2BIl，方向垂直于紙面向里
C.該導線受到的安培力大小為3BIl，方向于垂直于ab邊
D.該導線受到的安培力大小為，方向于垂直于ac連線
16.如圖，等邊三角形線框 由三根相同的導體棒連接而成，固定于勻強磁場中，線框平面與磁感應強度方向垂直，線框頂點 、 與直流電源兩端相接。已知導體棒 受到的安培力大小為 ，則線框 受到的安培力的大小為
A． B． C． D．
17．如圖所示，在光滑水平桌面上，兩根彎成直角的相同金屬棒，它們
兩端互相接觸，組成一個正方形線框，正方形邊長均為L(zhǎng)，勻強磁
場方向垂直桌面向下，當線框中通以圖示方向的電流I時，兩金屬棒
在b點的互相作用力為f，則此時磁感應強度的大小為 。
18．如圖所示，金屬棒MN兩端由等長的輕質絕緣細線懸掛，金屬棒中通有由M到N的恒定電流，現在空間中加一勻強磁場，要使金屬棒靜止且絕緣細線與豎直方向成角，則下列幾種情況中磁感應強度最小的是（　?。?br/>19.如圖所示，水平導軌間距為L(zhǎng)＝0.5 m，導軌電阻忽略不計；導體棒ab的質量m＝1 kg，電阻R0＝0.9 Ω，與導軌接觸良好；電源電動勢E＝10 V，內阻r＝0.1 Ω，電阻R＝4 Ω；外加勻強磁場的磁感應強度B＝5 T，方向垂直于ab，與導軌平面成夾角α＝53°；ab與導軌間的動摩擦因數為μ＝0.5(設最大靜摩擦力等于滑動摩擦力)，定滑輪摩擦不計，線對ab的拉力為水平方向，重力加速度g取10 m/s2，ab處于靜止?fàn)顟B(tài)。已知sin 53°＝0.8，cos 53°＝0.6。求：
(1)通過ab的電流大小和方向；
(2)導體棒ab受到的安培力大小；
(3)重物重力G的取值范圍。
20．如圖所示，電源電動勢3V，內阻不計，導體棒質量60g，長1m，電阻1.5Ω， 勻強磁場方向豎直向上，大小0.4T， 當開關S閉合后，棒從
固定的光滑絕緣環底端上滑至某一位置靜止．試求：
在此位置上棒對每一只環的壓力為多少
(2) 若已知絕緣環半徑為0.5m，此位置與環底高度差是多少
B組
21.（2021·重慶·高考真題）某同學設計了一種天平，其裝置如圖所示。兩相同的同軸圓線圈水平固定，圓線圈P與、N共軸且平行等距。初始時，線圈通以等大反向的電流后，在線圈P處產生沿半徑方向的磁場，線圈P內無電流且天平平衡。設從上往下看順時針?lè)较驗檎?。?dāng)左托盤放入重物后，要使線圈P仍在原位置且天平平衡，可能的辦法是
A．若P處磁場方向沿半徑向外，則在P中通入正向電流
B．若P處磁場方向沿半徑向外，則在P中通入負向電流
C．若P處磁場方向沿半徑向內，則在P中通入正向電流
D．若P處磁場方向沿半徑向內，則在P中通入負向電流
22.如圖所示，兩根傾斜直金屬導軌MN、PQ平行放置，導軌平面與水平面之間的夾角θ＝37°，兩導軌之間的距離L＝0.50 m。一根質量m＝0.20 kg的均勻直金屬桿ab垂直放在兩導軌上且接觸良好，整個裝置處于與ab桿垂直的勻強磁場中。在導軌的上端接有電動勢E＝36 V、內阻r＝1.6 Ω的直流電源和電阻箱R。已知導軌與金屬桿的電阻均可
忽略不計，sin 37°＝0.60，cos 37°＝0.80，重力加速度g取10 m/s2。
(1)若金屬桿ab和導軌之間的摩擦可忽略不計，當電阻箱接入電路
中的電阻R1＝2.0 Ω時，金屬桿ab靜止在導軌上。
①如果磁場方向豎直向下，求滿足條件的磁感應強度的大?。?br/>②如果磁場的方向可以隨意調整，求滿足條件的磁感應強度的最小值及其方向。
(2)如果金屬桿ab和導軌之間的摩擦不可忽略，整個裝置處于垂直于導軌平面斜向下、磁感應強度大小B＝0.40 T的勻強磁場中。當電阻箱接入電路中的電阻R2＝3.4 Ω時，金屬桿ab仍保持靜止，求此時金屬桿ab受到的摩擦力Ff的大小及方向。
23．如圖所示，電源電動勢E＝2 V，內電阻r＝0.5 Ω，豎直導軌電阻可忽略，金屬棒
的質量m＝0.1 kg，電阻R＝0.5 Ω，它與導軌的動摩擦因數μ＝0.4, 有效長度為
L＝0.2 m，為了使金屬棒能夠靠在導軌外面靜止不動，我們施一與紙面成30°角向
里且與金屬棒垂直的磁場，問磁場方向是斜向上還是斜向下？磁感應強度B的范圍
是多大？(g＝10 m/s2) 答案：斜向下　3 T≤B≤16.3 T
24.如圖所示，一個半徑為R的導電圓環與一個軸向?qū)ΨQ(chēng)的發散磁場處處正交，環上各點的磁感應強度B大小相等，方向均與環面軸線方向成θ角（環面軸線為豎直方向）。若導電圓環上通有如圖所示的恒定電流I，則下列說法不正確的是( )
A.導電圓環有收縮的趨勢 B.導電圓環所受安培力方向豎直向上
C.導電圓環所受安培力的大小為
D.導電圓環所受安培力的大小為
25．如圖所示，水平桌面上有一正三角形線框abc，線框由粗細相同的同種材料制成，邊長為L(zhǎng)，線框處在與桌面成60°斜向下的勻強磁場中，磁感應強度大小為B，ac邊與磁場垂直?，F(xiàn)a、c兩點接到直流電源上，流過ac邊的電流為I，
線框靜止在桌面上，則線框受到的摩擦力大小為（　　）
A． B．
C． D．2BIL
26.如圖所示,用三條細線懸掛的水平圓形線圈共有n匝,線圈由粗細均勻、單位
長度的質量為2.5 g的導線繞制而成,三條細線呈對稱分布,穩定時線圈平面
水平.在線圈正下方放有一個圓柱形條形磁鐵,磁鐵的中軸線OO′垂直于線圈
平面且通過其圓心O,測得線圈的導線所在處磁感應強度大小為0.5 T,方向
與豎直線成30°角,要使三條細線上的張力為零,線圈中通過的電流至少為 A.0.1 A B.0.2 A C.0.05 A D.0.01 A
27．如圖，半徑為R的金屬圓環放在絕緣的水平桌面上，并處在磁感應強度為B方向向
下的勻強磁場中，當環中通有圖示方向的恒定電流I時，求環中的張力。
28.如圖在條形磁鐵N極處懸掛一個線圈，當線圈中通有逆時針?lè)较虻?br/>電流時，線圈將向哪個方向偏轉？
