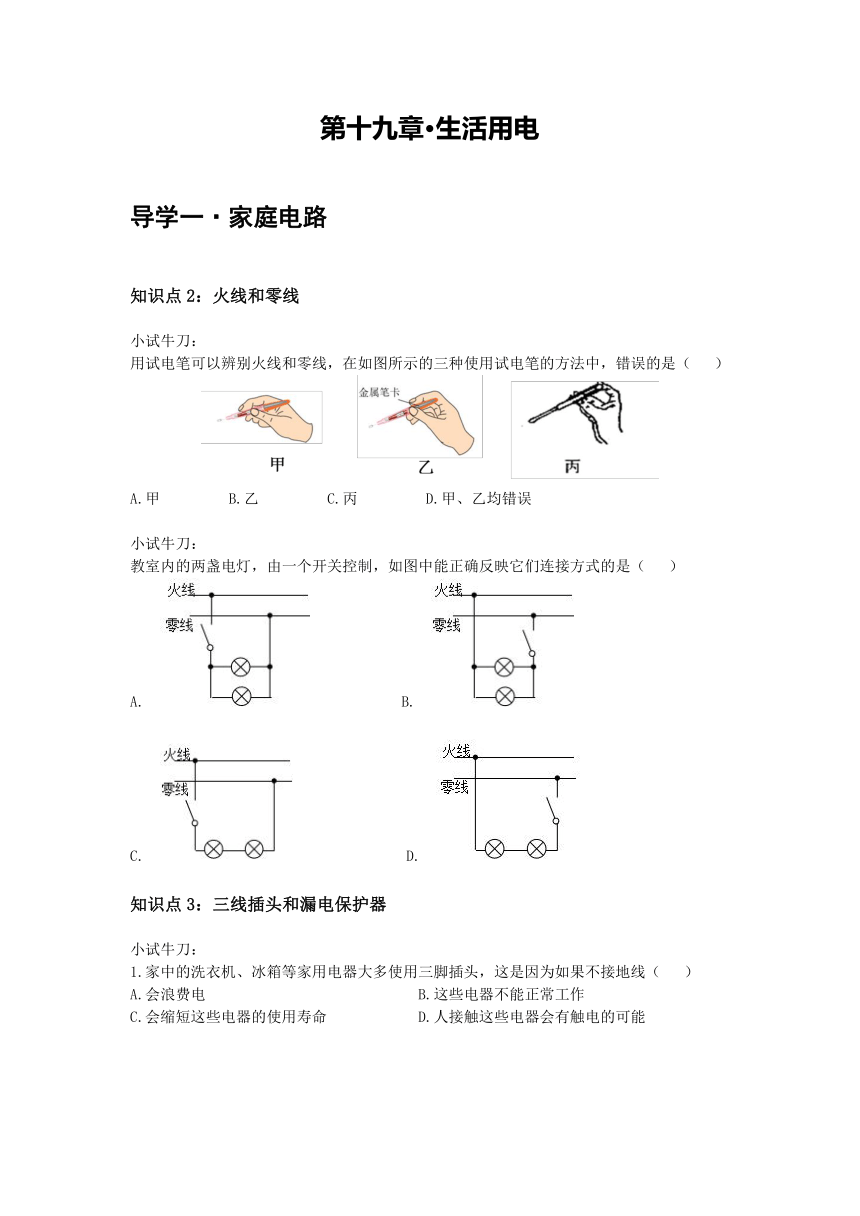

第十九章·生活用電
導學一·家庭電路
知識點2：火線和零線
小試牛刀：
用試電筆可以辨別火線和零線，在如圖所示的三種使用試電筆的方法中，錯誤的是（ ）
A.甲 B.乙 C.丙 D.甲、乙均錯誤
小試牛刀：
教室內的兩盞電燈，由一個開關控制，如圖中能正確反映它們連接方式的是（ ）
A. B.
C. D.
知識點3：三線插頭和漏電保護器
小試牛刀：
1.家中的洗衣機、冰箱等家用電器大多使用三腳插頭，這是因為如果不接地線（ ）
A.會浪費電 B.這些電器不能正常工作
C.會縮短這些電器的使用壽命 D.人接觸這些電器會有觸電的可能

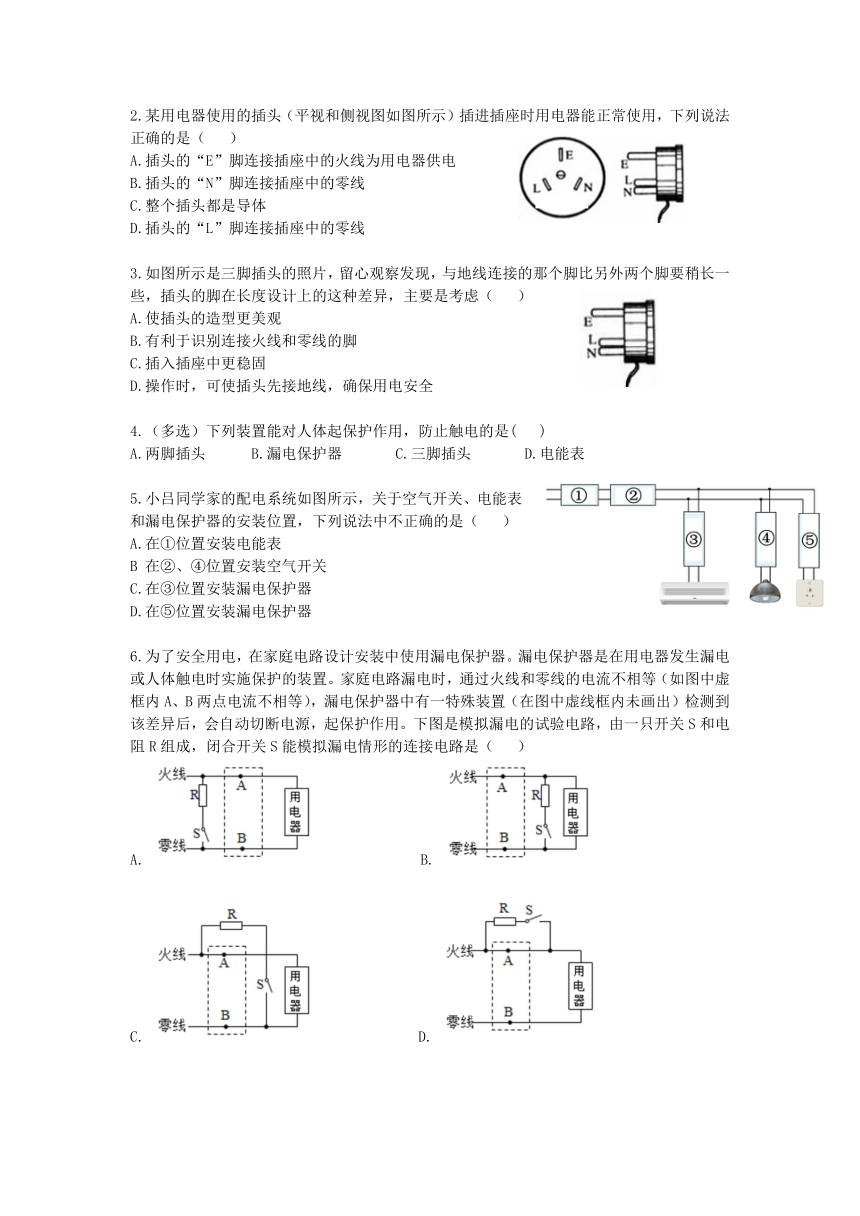

2.某用電器使用的插頭（平視和側視圖如圖所示）插進插座時用電器能正常使用，下列說法正確的是（ ）
A.插頭的“E”腳連接插座中的火線為用電器供電
B.插頭的“N”腳連接插座中的零線
C.整個插頭都是導體
D.插頭的“L”腳連接插座中的零線
3.如圖所示是三腳插頭的照片，留心觀察發現，與地線連接的那個腳比另外兩個腳要稍長一些，插頭的腳在長度設計上的這種差異，主要是考慮（ ）
A.使插頭的造型更美觀
B.有利于識別連接火線和零線的腳
C.插入插座中更穩固
D.操作時，可使插頭先接地線，確保用電安全
4.（多選）下列裝置能對人體起保護作用，防止觸電的是( )
A.兩腳插頭 B.漏電保護器 C.三腳插頭 D.電能表
5.小呂同學家的配電系統如圖所示，關于空氣開關、電能表和漏電保護器的安裝位置，下列說法中不正確的是（ ）
A.在①位置安裝電能表
B 在②、④位置安裝空氣開關
C.在③位置安裝漏電保護器
D.在⑤位置安裝漏電保護器
6.為了安全用電，在家庭電路設計安裝中使用漏電保護器。漏電保護器是在用電器發生漏電或人體觸電時實施保護的裝置。家庭電路漏電時，通過火線和零線的電流不相等（如圖中虛框內A、B兩點電流不相等），漏電保護器中有一特殊裝置（在圖中虛線框內未畫出）檢測到該差異后，會自動切斷電源，起保護作用。下圖是模擬漏電的試驗電路，由一只開關S和電阻R組成，閉合開關S能模擬漏電情形的連接電路是（ ）
A. B.
C. D.

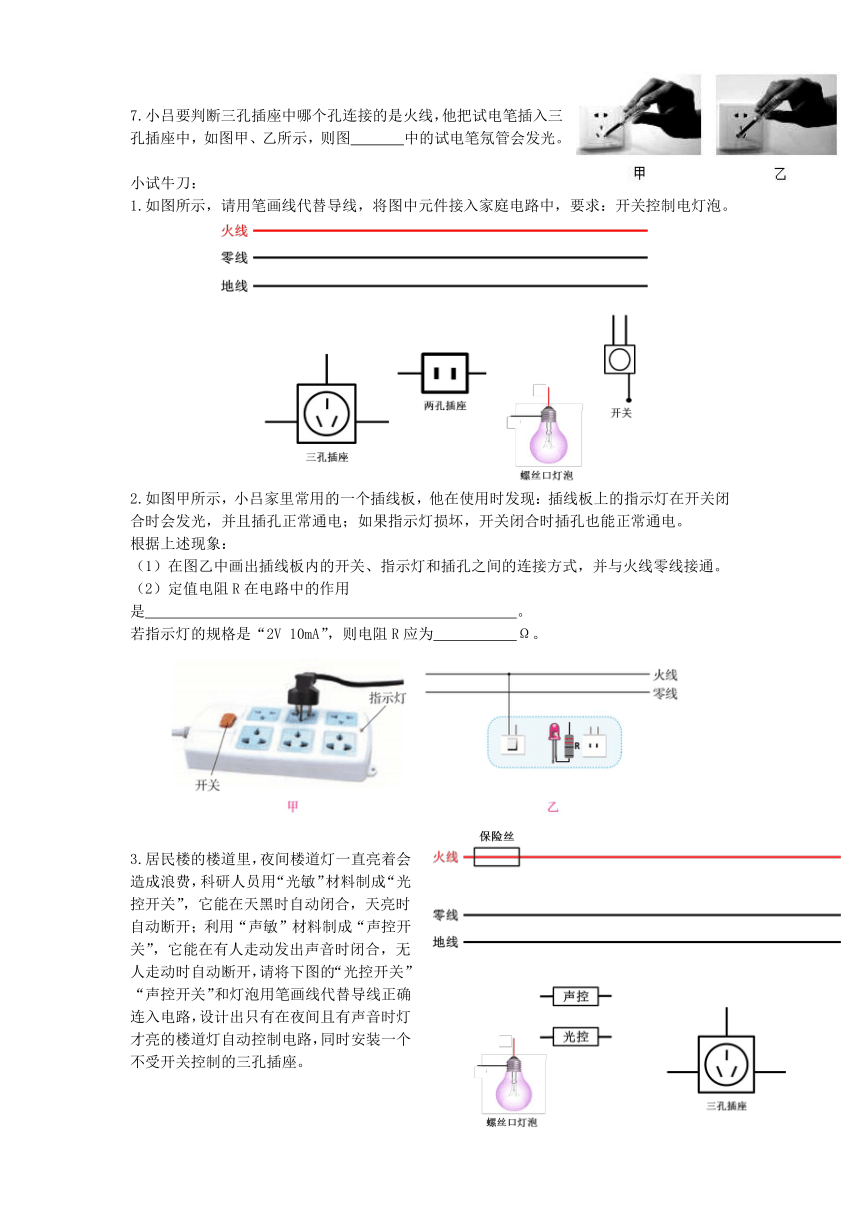

7.小呂要判斷三孔插座中哪個孔連接的是火線，他把試電筆插入三孔插座中，如圖甲、乙所示，則圖 中的試電筆氖管會發光。
小試牛刀：
1.如圖所示，請用筆畫線代替導線，將圖中元件接入家庭電路中，要求：開關控制電燈泡。
2.如圖甲所示，小呂家里常用的一個插線板，他在使用時發現：插線板上的指示燈在開關閉合時會發光，并且插孔正常通電；如果指示燈損壞，開關閉合時插孔也能正常通電。
根據上述現象：
（1）在圖乙中畫出插線板內的開關、指示燈和插孔之間的連接方式，并與火線零線接通。
（2）定值電阻R在電路中的作用是 。
若指示燈的規格是“2V 10mA”，則電阻R應為 Ω。
3.居民樓的樓道里，夜間樓道燈一直亮著會造成浪費，科研人員用“光敏”材料制成“光控開關”，它能在天黑時自動閉合，天亮時自動斷開；利用“聲敏”材料制成“聲控開關”，它能在有人走動發出聲音時閉合，無人走動時自動斷開，請將下圖的“光控開關”“聲控開關”和燈泡用筆畫線代替導線正確連入電路，設計出只有在夜間且有聲音時燈才亮的樓道燈自動控制電路，同時安裝一個不受開關控制的三孔插座。
4.如圖是小呂同學所連接的兩盞白熾燈和一個插座的電路圖，通電后發現其中一個白熾燈不亮，為使電路中的燈泡都能正常使用，下面幾個措施中可行的是（ ）
A. 拆掉燈泡乙，將燈座的兩條導線連在一起
B. 拆掉插座甲，將插座的兩條導線連在一起
C. 把甲的二孔插座換成三孔插座，并且接地保護
D. 拆掉開關S1，將拆后的兩條導線連在一起
5.電工呂師傅常用一只額定電壓為220V的燈泡L0（檢驗燈泡）取代保險絲來檢查新安裝的照明電路中每個支路的情況，如圖所示，當S閉合后，再分別閉合S1、S2、S3（每次只能閉合其中之一）時，可能出現以下三種情況，試判斷（選填：“短路”、“斷路”或“正常”）：
（1）L0不亮，說明該支路 。
（2）L0正常發光，說明該支路 。
（3）L0發光呈暗紅色，說明該支路 。
導學二·家庭電路中電流過大的原因
知識點1：家用電器的總功率對家庭電路的影響
例題：炎炎夏日即將來臨，小呂家新購置了一臺880W的冰箱。已知他家原有用電器的總功率是3520W，電能表上標有“220V 10（40）A”的字樣。請你通過計算說明：
（1）使用這臺冰箱時，通過它的電流是多少？
（2）從電能表使用的角度考慮，小呂家的電路是否允許安裝這樣一臺冰箱？
小試牛刀
為了讓媽媽在家里打掃衛生更加方便，小呂新購置了一臺800W的吸塵器。已知家里原有用電器的總功率是4700W，電能表上標有“220V 10（30）A”的字樣。
（1）使用這臺吸塵器時，通過它的電流約是多少？（結果保留一位小數）
（2）從電能表使用的角度考慮，家里的電路是否允許新添這樣一臺吸塵器？
知識點2：短路對家庭電路的影響
小試牛刀：
1.如圖所示的甲、乙兩個電路中，開關都閉合后，電線燃燒起來。分析產生現象的原因：
（1）甲電路中電線燃燒起來的原因是 使電路中電流過大。
（2）乙電路中電線燃燒起來的原因是 使電路中電流過大。
甲圖 乙圖
2.家庭電路中有時會出現這樣的現象：原來各用電器都在正常工作，當再將一個手機充電器的插頭插入插座時，家里所有的用電器全部停止了工作，關于形成這種現象，最有可能的原因是（ ）
A.可能是這個插座的火線和零線原來就相互接觸形成了短路
B.可能是這個用電器的插頭與插座沒有形成良好接觸，仍然是斷路狀態
C.可能是插頭插入這個插座時，導致火線和零線相互接觸形成了短路
D.可能同時工作的用電器過多，導致干路中總電流過大，空氣開關跳閘
3.小呂家的電能表標有“220V 10(20)A”的字樣,家里正在使用一臺1000W的空調器,一臺500W的電熨斗及一盞40W的日光燈,當小呂把一個800W的電吹風插頭插進插座時，與電能表配套使用的空氣開關“跳閘”。以下判斷正確的是（ ）
A.同時使用的用電器總功率過大，所以空氣開關“跳閘”
B.空氣開關“跳閘”，是因為電吹風發生了斷路
金屬 鉛 銅 鐵 鎢
長1m,橫截面積1mm2的導線
在20℃時的電阻/Ω 0.206 0.017 0.096 0.053
在標準大氣壓下的熔點/℃ 328 1083 1535 3410
C.空調器的電功率突然減小
D.電吹風或其使用的插頭發生了短路
知識點3：保險絲的作用
小試牛刀：
1.根據表中所提供的數據,適宜制作
保險絲的是( )
A.鉛 B.銅 C.鐵 D.鎢
2.利用電流的熱效應，家庭電路中加入了熔絲。
（1）家庭電路中的熔絲熔斷，可能的原因是 （多選，填序號）。
①使用的用電器總功率過大 ②開關中兩根導線的線頭相碰了
③插座中的兩根導線的線頭相碰了 ④燈絲燒斷了
（2）同一個家庭電路中，熔絲 （選填“太粗”或“太細”）容易熔斷，
理由是： 。
導學三·安全用電
知識點2：常見的觸電事故
小試牛刀：
以下哪些圖所示情況可能會發生觸電事故： 。
