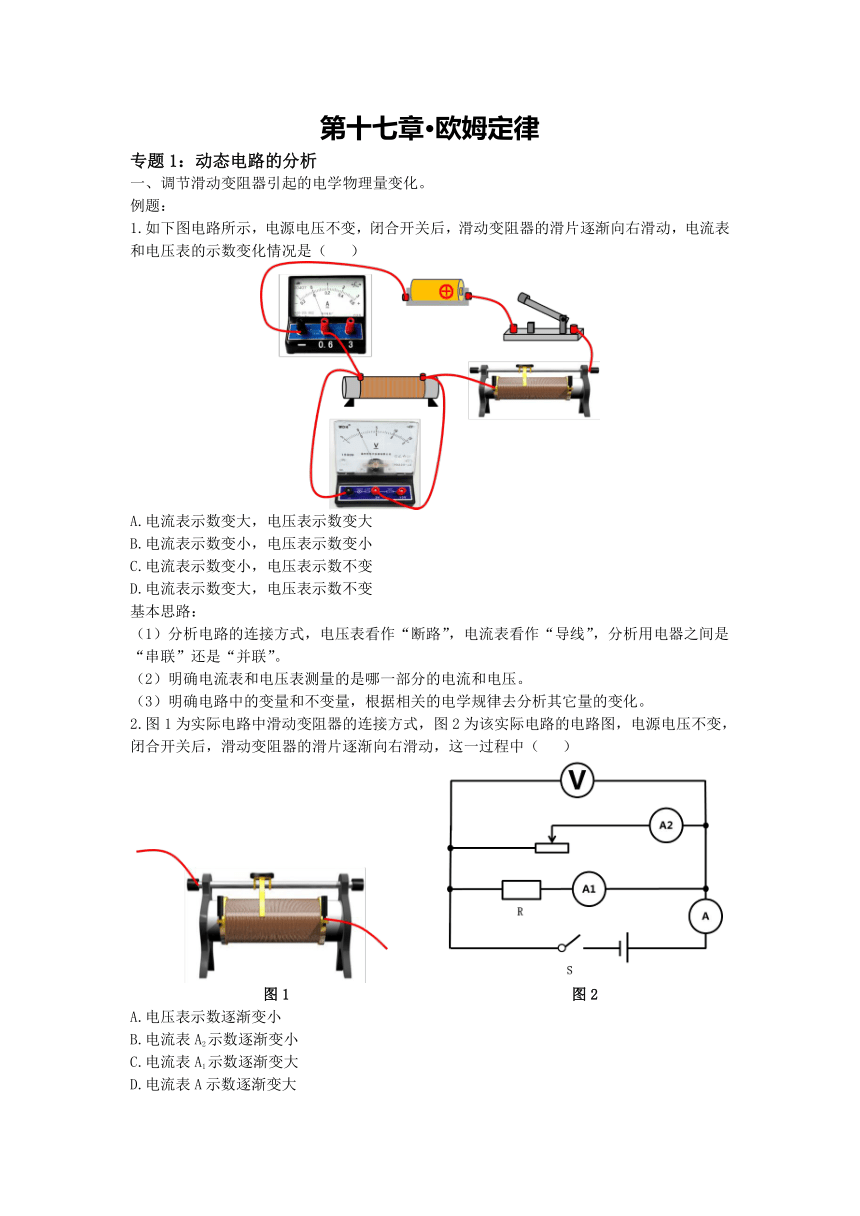

第十七章·歐姆定律
專題1：動態電路的分析
一、調節滑動變阻器引起的電學物理量變化。
例題：
1.如下圖電路所示，電源電壓不變，閉合開關后，滑動變阻器的滑片逐漸向右滑動，電流表和電壓表的示數變化情況是（ ）
A.電流表示數變大，電壓表示數變大
B.電流表示數變小，電壓表示數變小
C.電流表示數變小，電壓表示數不變
D.電流表示數變大，電壓表示數不變
基本思路：
（1）分析電路的連接方式，電壓表看作“斷路”，電流表看作“導線”，分析用電器之間是“串聯”還是“并聯”。
（2）明確電流表和電壓表測量的是哪一部分的電流和電壓。
（3）明確電路中的變量和不變量，根據相關的電學規律去分析其它量的變化。
2.圖1為實際電路中滑動變阻器的連接方式，圖2為該實際電路的電路圖，電源電壓不變，閉合開關后，滑動變阻器的滑片逐漸向右滑動，這一過程中（ ）
圖1 圖2
A.電壓表示數逐漸變小
B.電流表A2示數逐漸變小
C.電流表A1示數逐漸變大
D.電流表A示數逐漸變大

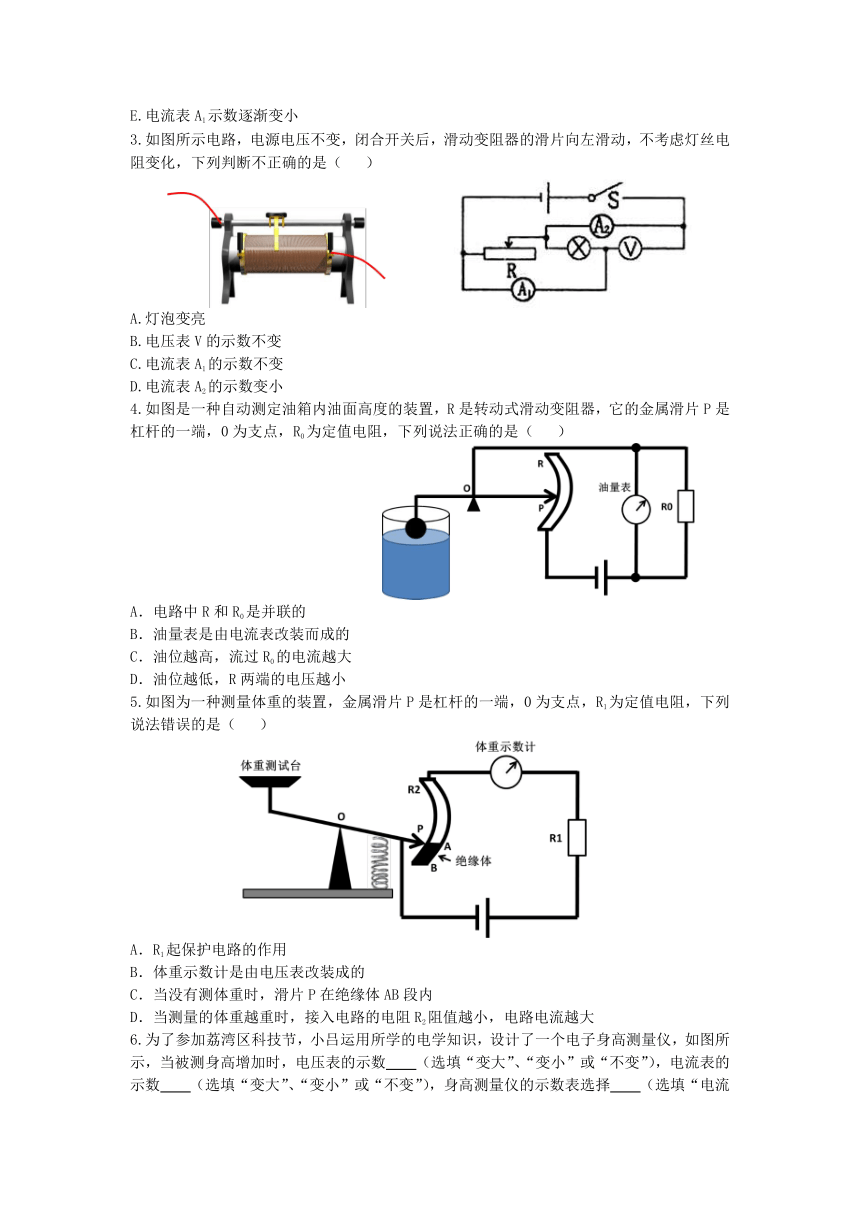

E.電流表A1示數逐漸變小
3.如圖所示電路，電源電壓不變，閉合開關后，滑動變阻器的滑片向左滑動，不考慮燈絲電阻變化，下列判斷不正確的是（ ）
A.燈泡變亮
B.電壓表V的示數不變
C.電流表A1的示數不變
D.電流表A2的示數變小
4.如圖是一種自動測定油箱內油面高度的裝置，R是轉動式滑動變阻器，它的金屬滑片P是杠桿的一端，0為支點，R0為定值電阻，下列說法正確的是（ ）
A．電路中R和R0是并聯的
B．油量表是由電流表改裝而成的
C．油位越高，流過R0的電流越大
D．油位越低，R兩端的電壓越小
5.如圖為一種測量體重的裝置，金屬滑片P是杠桿的一端，0為支點，R1為定值電阻，下列說法錯誤的是（ ）
A．R1起保護電路的作用
B．體重示數計是由電壓表改裝成的
C．當沒有測體重時，滑片P在絕緣體AB段內
D．當測量的體重越重時，接入電路的電阻R2阻值越小，電路電流越大

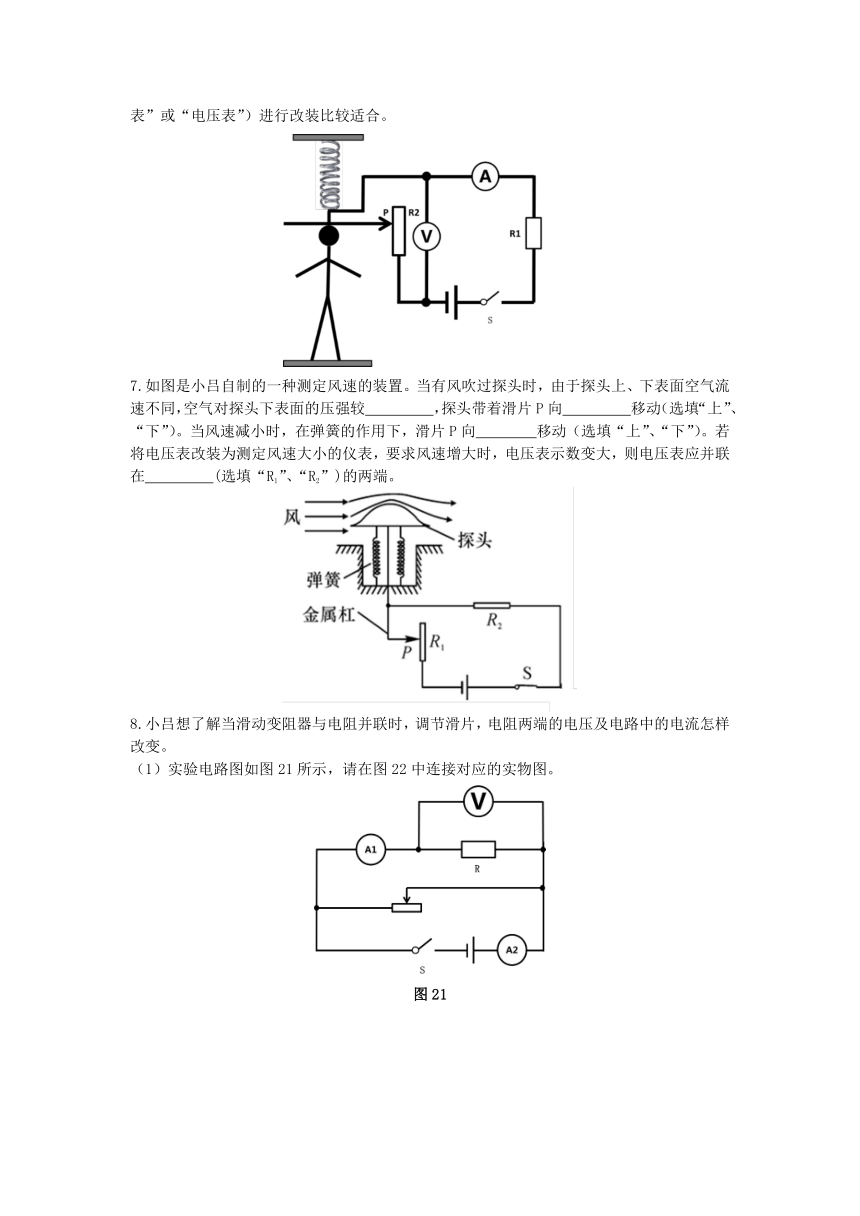

6.為了參加荔灣區科技節，小呂運用所學的電學知識，設計了一個電子身高測量儀，如圖所示，當被測身高增加時，電壓表的示數 （選填“變大”、“變小”或“不變”），電流表的示數 （選填“變大”、“變小”或“不變”），身高測量儀的示數表選擇 （選填“電流表”或“電壓表”）進行改裝比較適合。
7.如圖是小呂自制的一種測定風速的裝置。當有風吹過探頭時，由于探頭上、下表面空氣流速不同，空氣對探頭下表面的壓強較 ，探頭帶著滑片P向 移動（選填“上”、“下”）。當風速減小時，在彈簧的作用下，滑片P向 移動（選填“上”、“下”）。若將電壓表改裝為測定風速大小的儀表，要求風速增大時，電壓表示數變大，則電壓表應并聯在 (選填“R1”、“R2”)的兩端。
8.小呂想了解當滑動變阻器與電阻并聯時，調節滑片，電阻兩端的電壓及電路中的電流怎樣改變。
（1）實驗電路圖如圖21所示，請在圖22中連接對應的實物圖。
圖21

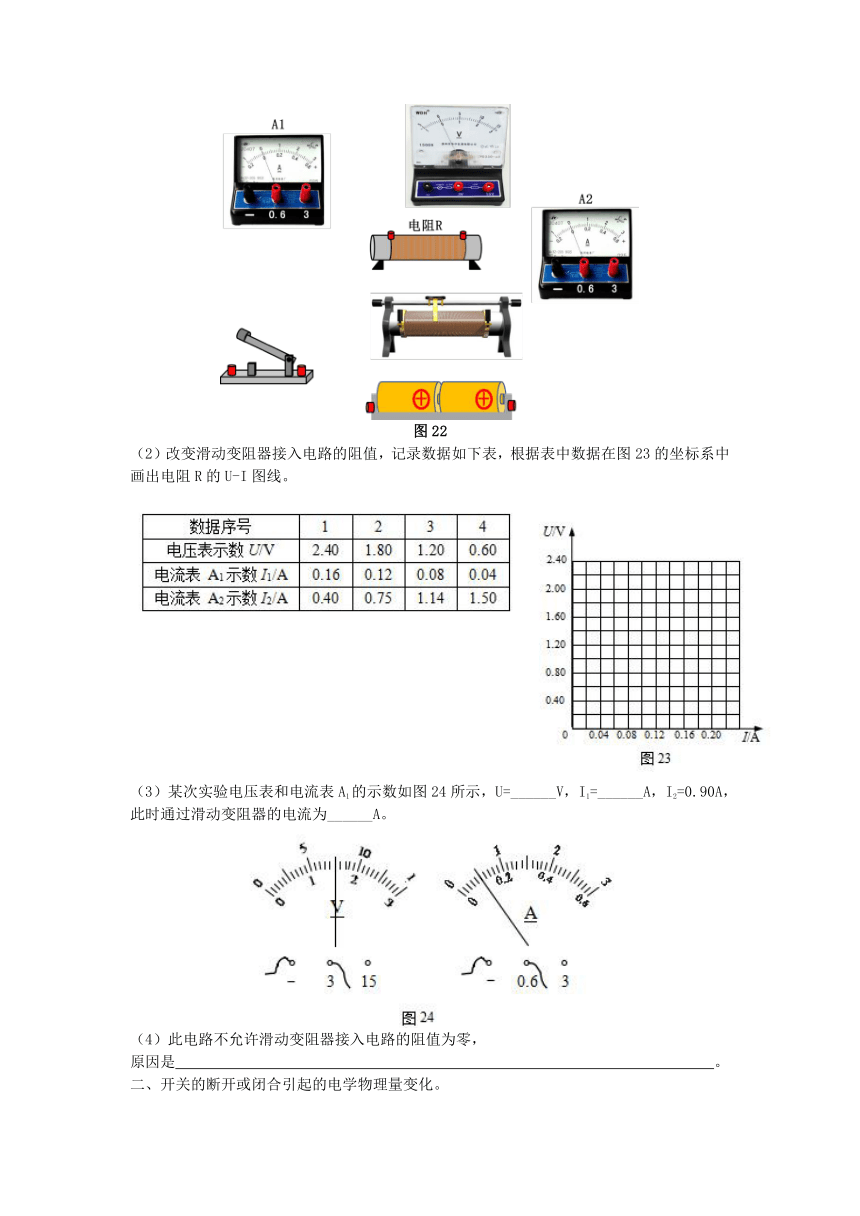

圖22
（2）改變滑動變阻器接入電路的阻值，記錄數據如下表，根據表中數據在圖23的坐標系中畫出電阻R的U-I圖線。
（3）某次實驗電壓表和電流表A1的示數如圖24所示，U=______V，I1=______A，I2=0.90A，此時通過滑動變阻器的電流為______A。
（4）此電路不允許滑動變阻器接入電路的阻值為零，
原因是 。
二、開關的斷開或閉合引起的電學物理量變化。
例題：
1.如下圖電路所示，一開始開關S和開關S2都閉合，突然斷開開關S2，請分析電流表A、電流表A1、電流表A2和電壓表的示數將發生怎樣的變化？
2.如圖所示是小呂設計的電路實物圖，不考慮燈絲電阻變化，保持電源電壓不變，先閉合開關S，再閉合開關S1，閉合開關S1前后，電流表的示數變化情況正確的是（ ）
A．甲表示數變大，乙表示數變大
B．甲表示數變小，乙表示數變小
C．甲表示數變小，乙表示數不變
D．甲表示數變大，乙表示數不變
3.如圖所示電路中，電源電壓保持不變，定值電阻R1為9Ω，當開關S、S1都閉合時，電壓表的示數為2.7V；當開關S閉合、S1斷開時，電路中的電流 （選填“變小”、“變大”或“不變”），電壓表示數為1.8V，電源電壓為 V，定值電阻R2的阻值為 Ω。
4.如圖所示，定值電阻R1=25Ω，電源電壓保持不變。（不考慮燈絲電阻變化）
（1）開關S1、S2都斷開時，小燈泡L兩端電壓2.5V，電流表的示數0.3A，求電源電壓。
（2）開關S1、S2都閉合時，電流表的示數變為0.6A，求定值電阻R2的阻值。
5.小呂按照圖10所示電路圖做實驗，閉合開關，兩表讀數如圖11所示，燈泡L突然燒斷，燒斷后兩表示數如圖12所示，定值電阻R兩端的電壓為U，流經定值電阻的電流為I；與燈泡L燒斷前相比，燒斷后（ ）
A.U變大、I變大
B.U變大、I變小
C.U不變、I變小
D.U不變、I不變
三、半導體材料電阻的變化引起的電學物理量變化。
例題：
1.酒精測試儀可檢測駕駛員是否酒后駕車，如圖是它的原理圖，酒精氣體傳感器的電阻隨酒精氣體濃度的減小而增大，如果測試到的酒精氣體濃度越大，那么（ ）
A．傳感器的電阻越大
B．通過傳感器的電流越小
C．傳感器兩端的電壓越大
D．電壓表的示數越大
2.如圖R為光敏電阻，其阻值隨光照強度的增大而減小，R1是定值電阻；閉合開關，逐漸增大光敏電阻上的光照強度，電表示數變化情況是（ ）
A.電流表示數變小，電壓表示數變大
B.電流表示數變大，電壓表示數變小
C.電壓表和電流表示數的比值將變小
D.電流表和電壓表示數均變大
3.如圖所示的是電子體溫計，它原理是根據流過半導體制成的感溫頭的電流大小，從而反映出人的體溫大小，這利用了半導體（ ）
A.良好的導電特性
B.良好的絕緣特性
C.電阻隨溫度變化而變化的特性
D.電阻隨光照變化而變化的特性
4.溫度傳感器廣泛應用于空調、冰箱、消毒柜等家電產品中，它是利用熱敏電阻的阻值隨溫度的變化而變化的特性進行工作的。圖甲是某熱敏電阻的阻值隨溫度的變化關系圖象，請根據圖象回答下列問題：
(1)熱敏電阻的阻值隨溫度的升高而 ；
(2)某消毒柜利用該熱敏電阻做成溫度傳感器，當柜內溫度達到1100C時，溫度傳感器:自動切斷電路。此時，熱敏電阻的阻值是 Ω；
(3)用該熱敏電阻制成電阻溫度計(如圖乙)，它的原理圖可簡化成如圖丙所示，若溫度計測量的溫度逐漸升高，則電流表的示數將 （選填“增大”、“減少”或“不變”），所以可以把圖丙中電流表的表盤轉換成溫度計的表盤。
專題2：電路故障的分析
一、常見的兩種電路故障
斷路：電路中沒有電流，用電器不能工作。
短路：電流過大，容易導致燒壞電源，引起火災，用電器不能工作。
二、分析電流表和電壓表的示數判斷電路故障
如下電路圖所示，已知只有一個燈泡發生了故障。
1.分析電流表的示數：
（1）若電流表的示數為0A，則肯定其中一個燈泡發生 。
（2）若電流表有示數，則肯定其中一個燈泡發生 。
2.分析電壓表的示數：
（1）若電壓表示數為0V，則燈泡L2發生 （沒有電流通過電壓表，電壓表不能工作）
或者燈泡L1發生 （相當于電壓表連接在導線的兩端，導線兩端的電壓為0V）。
（2）若電壓表示數等于電源電壓，則燈泡L1發生 （電壓表直接測量電源兩端電壓）
或者燈泡L2發生 （相當于只有燈泡L1在電路中，燈泡L1兩端電壓等于電源電壓）。
3.分析燈泡的發光情況：
（1）一開始兩個燈泡都亮，突然兩個燈泡一起熄滅，則肯定其中一個燈泡發生 。
（2）一開始兩個燈泡都亮，突然其中一個燈泡熄滅，則肯定其中一個燈泡發生 。
例題：
1.如圖所示的電路中，閉合開關后，兩燈都不亮，電壓表有示數，電流表無示數，則該電路故障可能是（ ）
A．燈泡L1斷路
B．燈泡L2斷路
C．燈泡L2短路
D．燈泡L1短路
2.如圖所示的電路中，電流表示數為零，電壓表示數為零，燈泡L1、L2均不亮，如果把電壓表改接在L2兩端，示數為2.8V，如果把電壓表改接在電源兩端，示數也為2.8V，則該電路的故障是（ ）
A．L1斷路
B．L2斷路
C．L1短路
D．L2短路
3.如圖所示的電路中，當開關閉合時，燈泡L1亮，燈泡L2不亮，電流表有示數，電壓表無示數，則故障原因可能是（ ）
A．L1斷路
B．L1短路
C．L2斷路
D．L2短路
4.如圖所示的電路中，電源電壓為6V，當開關閉合后，只有一個燈泡發光，電流表有示數，且電壓表的示數為6V，產生這一現象的原因可能是（ ）
A．L1斷路
B．L1短路
C．L2斷路
D．L2短路
5.小呂做實驗時，電路連接好后，閉合開關，發現兩燈均不亮，經檢查電路連接無誤，老師告訴他是某一個小燈泡燈絲發生了故障。請你幫助小呂在以下器材中任選一種，連接入電路，從而檢測出哪只燈泡損壞了。
器材：
A.一根導線
B.一個電流表（連接有兩根導線）
C.一個電壓表（連接有兩根導線）
（1）你所選擇的器材： （填入大寫字母）；
（2）請分析實驗的現象及結論。
