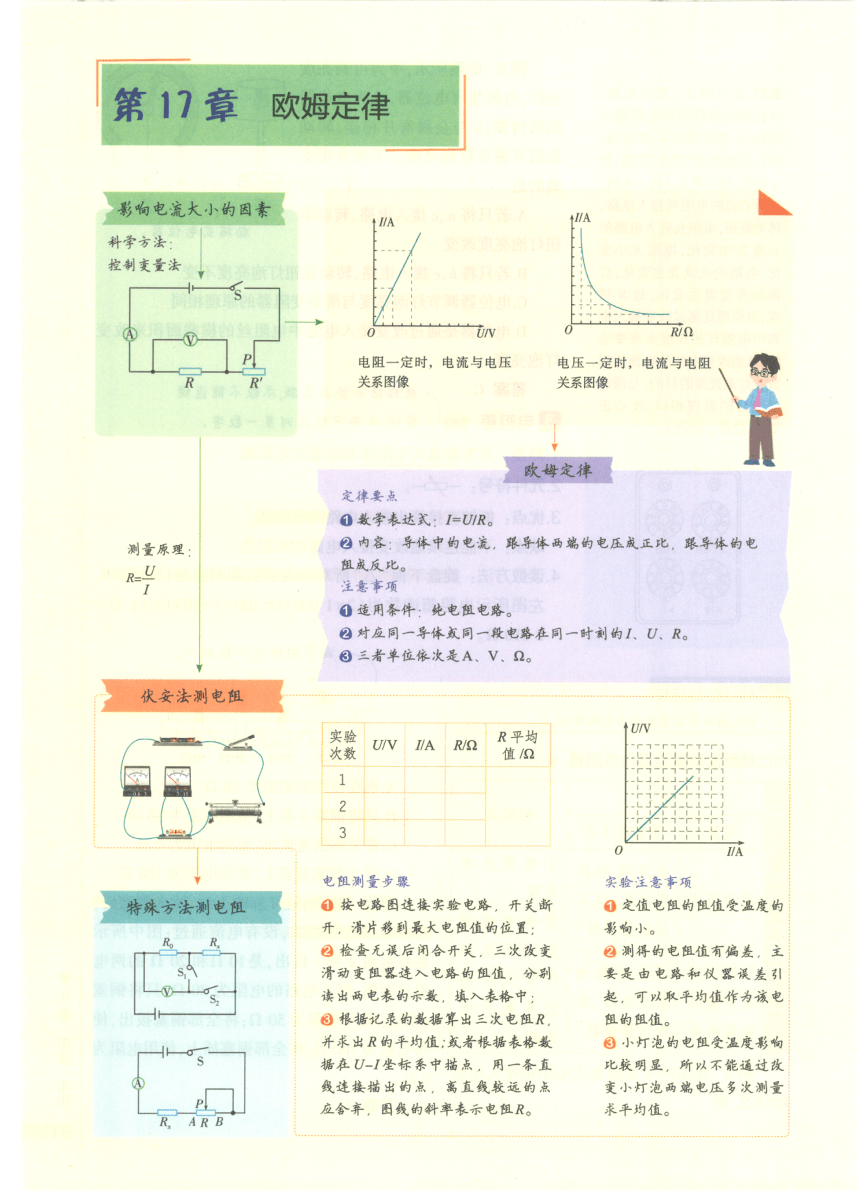

第17章
歐姆定律
影響電流大小的因素
A
科學方法：
控制變量法
n
電阻一定時，電流與電壓
電壓一定時，屯流與電阻
關系圖像
關系圖像
歐姆定律
定律要點
①數學表達式：I=U川R。
測量原理
②內容：導體中的電流，跟導體西端的電壓成正比，跟導體的電
阻成反比。
注意幸項
①適用條件：純電阻電路。
2對應同一導體或同一段電路在同一時刻的I、U、R。
③三者單位依次是A.V、2。
狀安法測電阻
實驗
IA R/O
R平均
次數
值2
1
2--
3
A
電組測量步聚
實驗注意事項
特殊方法測電阻
①按電路圖連接實臉電路，開美斷
①定值電阻的阻值受溫度的
開，滑片移到最大電俎值的位置：
影響小。
②檢查無誤后閉合開關，三次政變
②測得的電血值有偏姜，主
滑動變阻器連入電路的阻值，分別
要是由電路和儀器誤差引
讀出兩電表的示數，填入表格中：
起，可以取平均值作為該電
③根據說錄的戴據算出三次電阻R
阻的阻值。
并求出R的平均值：或者根據表格數
③小燈泡的電阻受溫度影響
據在-I坐標系中貓點，用一條直
比較明顯，所以不能通過放
綴連接描出的點，離直綴較遠的點
變小燈泡兩端電壓多次測量
應金棄，圖線的斜率表示電阻R。
求平均值。
第17章
歐姆定律
第1節
電流與電壓和電阻的關系
知識清單
1電流與電壓的關系女女女
①電流與電壓的關系☆★女
電流與電祖的關系女女☆
1.進行實驗
電流與電壓和電阻有關，探粥電流
1)按照電路圖連接實物圖；與電壓的關系需要攙喇電阻不變。
2)閉合開關S后，調節滑動變阻器的滑片P,使定伯比阻R兩端的電
壓變化，讀出每次R兩端的電壓值和通過R的電流值，并記錄
2.實驗結論：導體的電阻一定時，通過導體的電流與導休兩端
的屯壓成正比。前福條件不要忘！
中
帥易錯提醒W
▲實驗電路圖
導體中的電流和導體兩端的電壓都是對同導體或同
一段電路而言的。電阻-一定時，導體中的電流跟導體兩端的
電壓成正比，不能說成電壓跟電流成正比，這里存在-一個邏
輯關系問題。電流和電壓之問存在著因果關系，電壓是產呈
電流的原因，所以說電流會隨電壓而變化，不能說電壓隨泡
流而變化。表述為容的因果關系不能顛倒：
U/V
▲電阻一定時，電流
例1小剛所在的小組在探究
與電壓關系圖像
“電流與屯壓的關系”的過程中，設計
了如圖所示的電路圖，并淮備了以下
。溫零提示
此實驗中，滑動變阻器的
器材：
作用是：(1)保護電路；(2)改
兩節新干電池，10的定位電阻
變通過R的電流和R兩端的
個，滑動變阻器一個，開關個，比壓表和電流表各一個，導線
電壓，使于多次測量。
若干。
根據電源電壓滋擇電壓表。
(1)請你幫他選量程：電壓表成選
量程，電流表應
解析(1)電源為兩節新干電
選
量程。
根據最大電流逆擇電流愛。
池弗聯，電壓為3V,枚電壓表
應選“0~3V”量程；連接妤電
(2)閉合開關前應將滑動變阻器的滑片移至
(“a”
路后，當滑動變阻器接入電路
或“”)端
的阻值為0時，電路中電流最
(3)下表是他們進行實驗后得到的多組實驗數據：
大，為0.3A,故電流表應選
第
“0-0.6A”量程。(2)閉合開
電壓U/W
1.2
1.6
2.0
2.4
2.8
3.0
章
關前，應將滑動變阻器的滑片
電流I/A
0.14
0.18
0.22
0.26
0.30
0.32
移至最大阻值處。(3)從表中
數據可知：電阻一定時，導體
分析數據后小剛發現：當定值電阻一定時，電陽中的屯流隨
歐姆定
中的電流隨電壓的增大而增
電阻兩端電壓的增大而增人，但不成正比。請你幫他分析·下，
173
