小型信息系統的組建
必修二
點擊添加文本
點擊添加文本
點擊添加文本
點擊添加文本

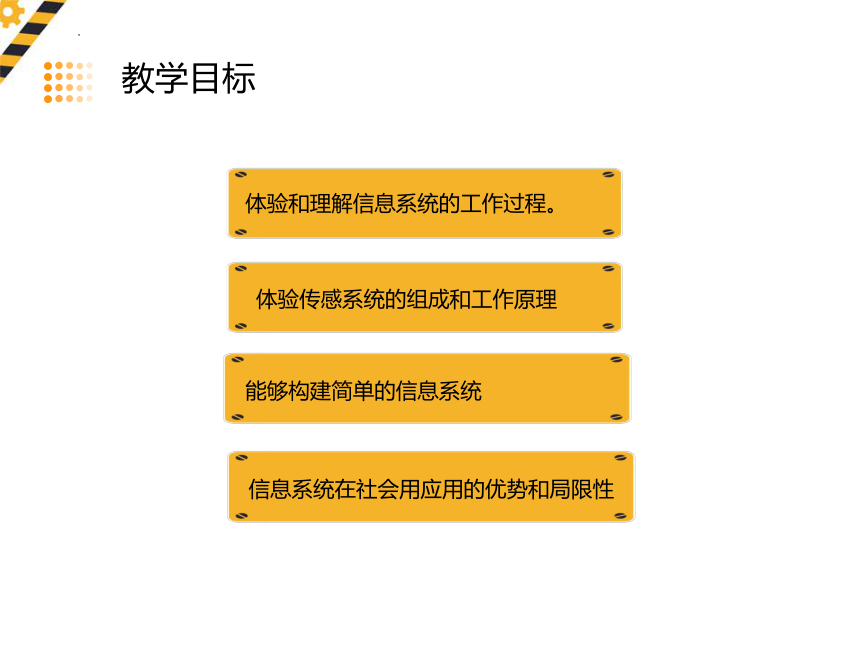

教學目標
能夠構建簡單的信息系統
體驗傳感系統的組成和工作原理
體驗和理解信息系統的工作過程。
信息系統在社會用應用的優勢和局限性
點擊添加文本
點擊添加文本
點擊添加文本
點擊添加文本

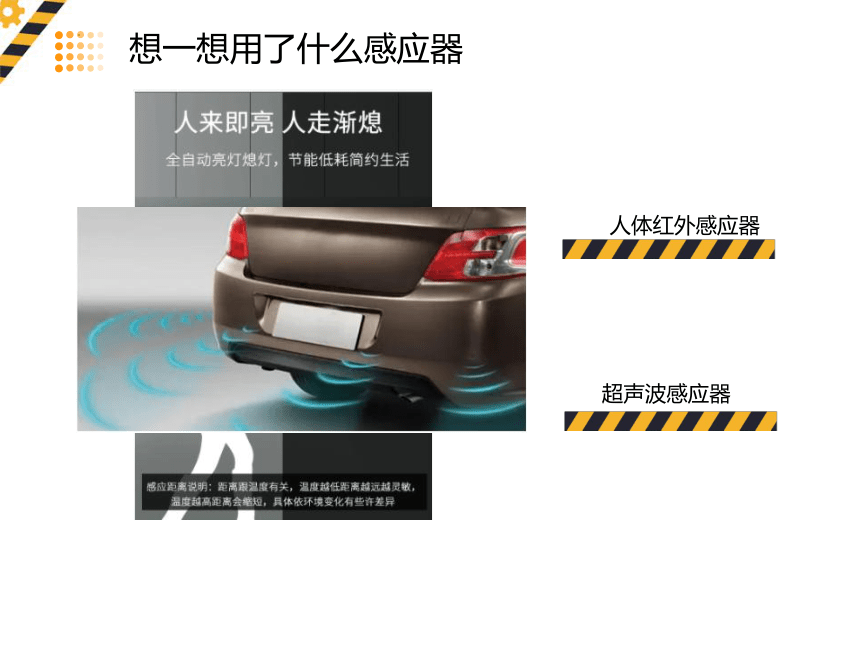

想一想用了什么感應器
人體紅外感應器
超聲波感應器
點擊添加文本
點擊添加文本
點擊添加文本
點擊添加文本

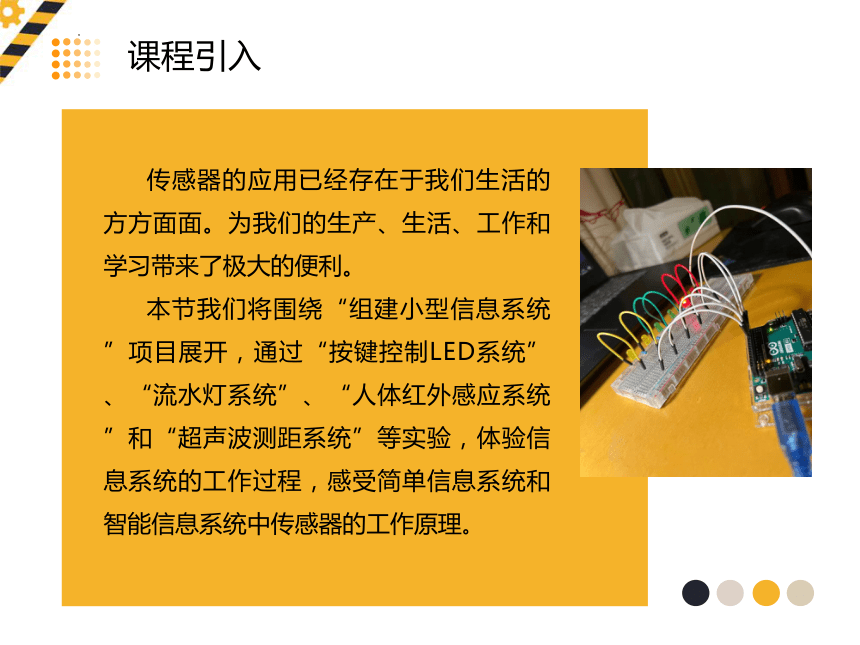

課程引入
傳感器的應用已經存在于我們生活的方方面面。為我們的生產、生活、工作和學習帶來了極大的便利。
本節我們將圍繞“組建小型信息系統”項目展開，通過“按鍵控制LED系統”、“流水燈系統”、“人體紅外感應系統”和“超聲波測距系統”等實驗，體驗信息系統的工作過程，感受簡單信息系統和智能信息系統中傳感器的工作原理。
點擊添加文本
點擊添加文本
點擊添加文本
點擊添加文本

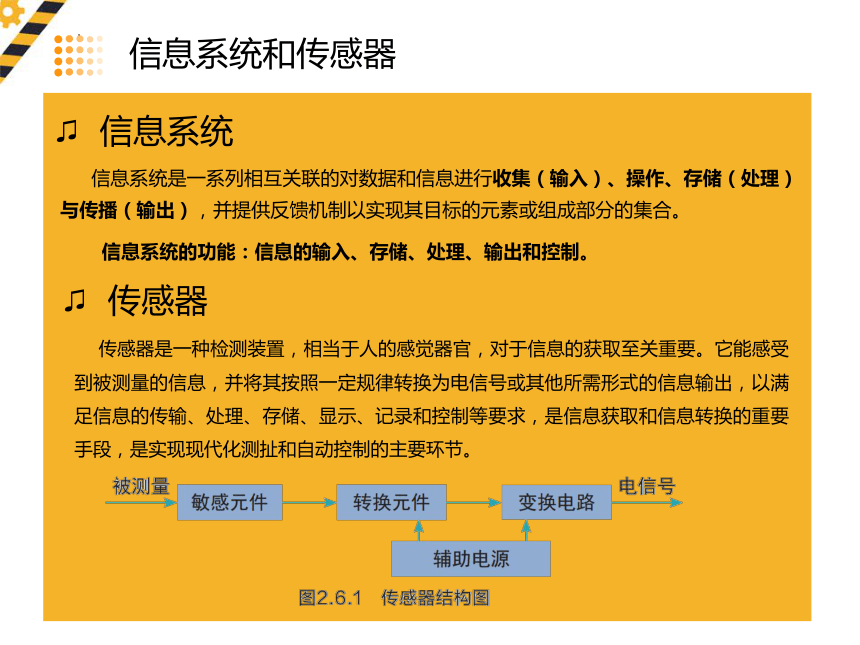

信息系統和傳感器
信息系統
信息系統是一系列相互關聯的對數據和信息進行收集（輸入）、操作、存儲（處理）與傳播（輸出），并提供反饋機制以實現其目標的元素或組成部分的集合。
信息系統的功能：信息的輸入、存儲、處理、輸出和控制。
傳感器是一種檢測裝置，相當于人的感覺器官，對于信息的獲取至關重要。它能感受到被測量的信息，并將其按照一定規律轉換為電信號或其他所需形式的信息輸出，以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求，是信息獲取和信息轉換的重要手段，是實現現代化測扯和自動控制的主要環節。
傳感器
點擊添加文本
點擊添加文本
點擊添加文本
點擊添加文本

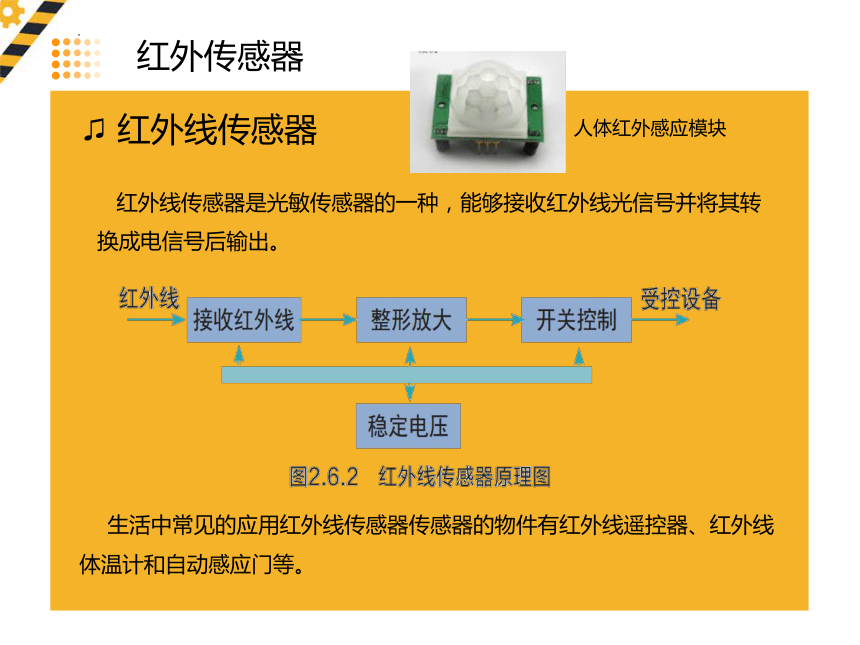

紅外傳感器
紅外線傳感器是光敏傳感器的一種，能夠接收紅外線光信號并將其轉換成電信號后輸出。
紅外線傳感器
生活中常見的應用紅外線傳感器傳感器的物件有紅外線遙控器、紅外線體溫計和自動感應門等。
人體紅外感應模塊
點擊添加文本
點擊添加文本
點擊添加文本
點擊添加文本

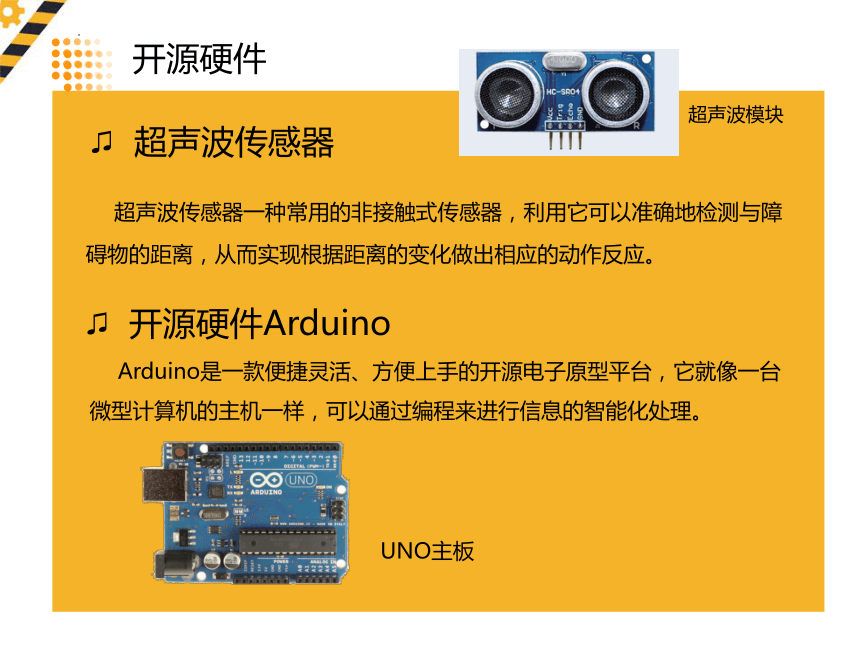

開源硬件
超聲波傳感器
超聲波傳感器一種常用的非接觸式傳感器，利用它可以準確地檢測與障礙物的距離，從而實現根據距離的變化做出相應的動作反應。
開源硬件Arduino
Arduino是一款便捷靈活、方便上手的開源電子原型平臺，它就像一臺微型計算機的主機一樣，可以通過編程來進行信息的智能化處理。
UNO主板
超聲波模塊

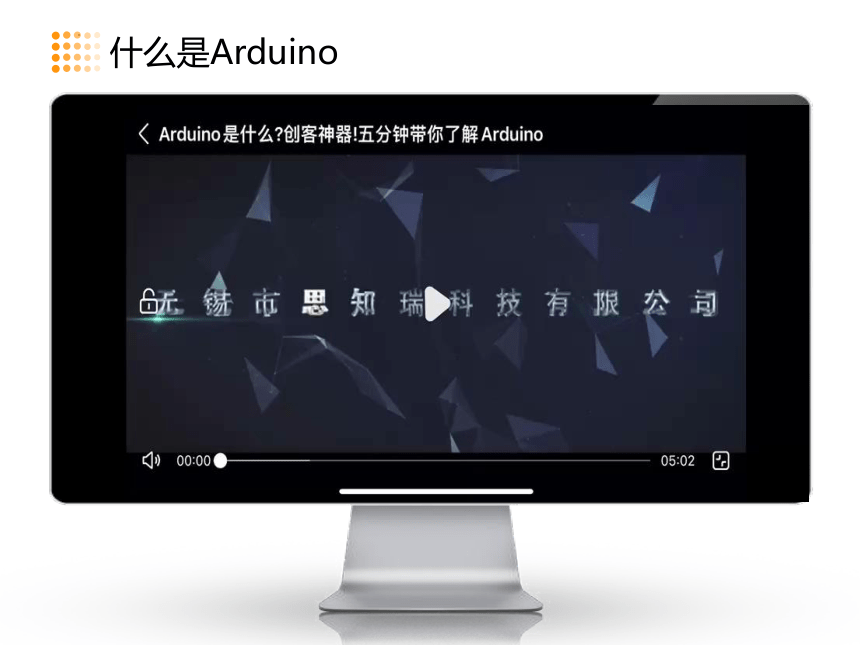

什么是Arduino
點擊添加文本
點擊添加文本
點擊添加文本
點擊添加文本

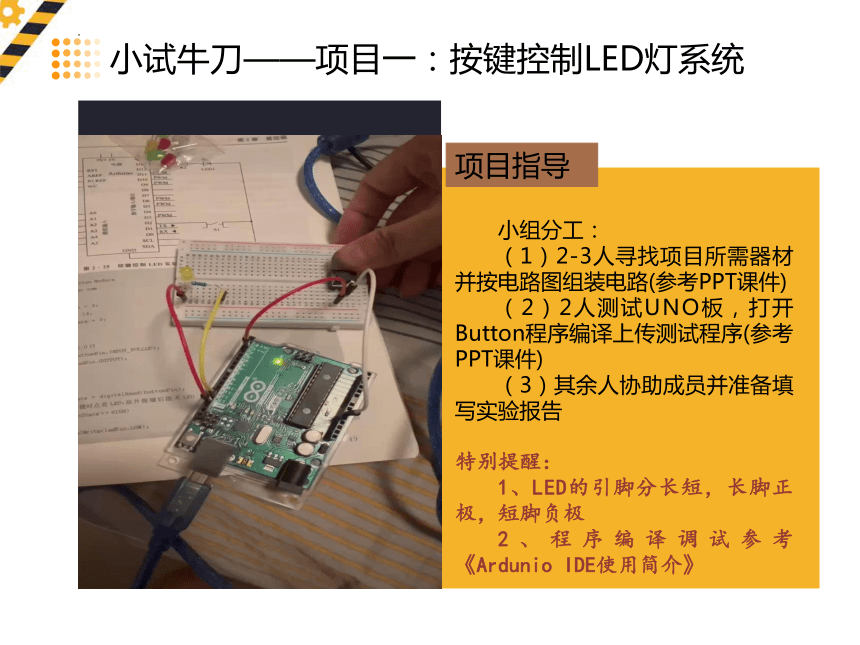

小試牛刀——項目一：按鍵控制LED燈系統
小組分工：
（1）2-3人尋找項目所需器材并按電路圖組裝電路(參考PPT課件)
（2）2人測試UNO板，打開Button程序編譯上傳測試程序(參考PPT課件)
（3）其余人協助成員并準備填寫實驗報告
特別提醒：
1、LED的引腳分長短，長腳正極，短腳負極
2、程序編譯調試參考《Ardunio IDE使用簡介》
項目指導
點擊添加文本
點擊添加文本
點擊添加文本
點擊添加文本
認識器材
UNO板
面包板
電源線
LED燈
面包線
超聲波模塊
杜邦線
電阻
人體紅外模塊
繼電器
點擊添加文本
點擊添加文本
點擊添加文本
點擊添加文本
Arduino IDE程序調試方法
點擊添加文本
點擊添加文本
點擊添加文本
點擊添加文本
項目一：按鍵控制LED燈系統電路搭建
GND
2
13
GND
電阻
LED燈
直插按鈕
點擊添加文本
點擊添加文本
點擊添加文本
點擊添加文本
小試牛刀——項目一：按鍵控制LED燈系統
按鍵控制LED項目 硬件設備或程序
輸入功能 LED燈接收按鍵的信號 按鍵
處理功能 LED接收按鍵的信號 主板、程序
輸出功能 燈亮/滅 LED燈
控制功能 按鍵控制燈的開關 主板、程序
存儲功能 程序代碼 主板
點擊添加文本
點擊添加文本
點擊添加文本
點擊添加文本
任務進階——選擇自己喜歡的項目
流水燈
點擊添加文本
點擊添加文本
點擊添加文本
點擊添加文本
項目二：流水燈系統
項目所需材料：Arduino uno 主板、面包板、6個LED、6個220Ω電阻
GND
2-7引腳
電阻
注意引腳的長短，長腳正極，短腳負極
點擊添加文本
點擊添加文本
點擊添加文本
點擊添加文本
項目二：流水燈系統程序代碼
點擊添加文本
點擊添加文本
點擊添加文本
點擊添加文本
任務進階——選擇自己喜歡的項目
人體紅外感應燈
點擊添加文本
點擊添加文本
點擊添加文本
點擊添加文本
項目二：人體紅外感應系統
項目所需材料：Arduino uno 主板、繼電器、人體紅外傳感器、燈泡、電源
5V
GND
點擊添加文本
點擊添加文本
點擊添加文本
點擊添加文本
項目二：人體紅外感應系統程序代碼
點擊添加文本
點擊添加文本
點擊添加文本
點擊添加文本
任務進階——選擇自己喜歡的項目
超聲波測距
點擊添加文本
點擊添加文本
點擊添加文本
點擊添加文本
項目二：超聲波測距系統
項目所需材料：Arduino uno 主板、超聲波傳感器、面包線、杜邦線、數據線
GND
5V
超聲波模塊的Trig引腳連接到Arduino的2號引腳，Echo引腳連接到3號引腳
點擊添加文本
點擊添加文本
點擊添加文本
點擊添加文本
項目二：超聲波測距系統程序代碼
程序上傳后，要打開串口監視器測距
點擊添加文本
點擊添加文本
點擊添加文本
點擊添加文本
拓展知識——超聲波技術的應用
超聲波測距避障系統是利用超聲波在傳播過程中定向性好、衰減較小、遇障礙物后形成反射，反射能力較強。利用這一特性，實現無接觸測量物體距離。廣泛應用于超聲波倒車、超聲波檢查、超聲波清洗、或者傳統危險業務的探測定位等領域。
超聲波存在盲區且無法避免，精確度有待提高等問題。
信息系統的工作過程
通過實例或案例，解釋信息系統如何從外部世界獲取信息，以及如何進行信息的處理和輸出。
說明信息系統在各種社會應用中的重要作用，例如在商業、醫療、教育等領域。
定義和解釋信息系統的工作過程，包括輸入、處理和輸出三個主要環節。
信息系統的優勢與局限性
分析信息系統的優勢，例如提高效率、降低成本、提高決策質量等。
通過實例或案例，說明信息系統的局限性或潛在問題，例如數據安全、隱私問題、技術更新等。
討論如何克服信息系統的局限性，例如通過加強數據保護、更新技術等措施。
