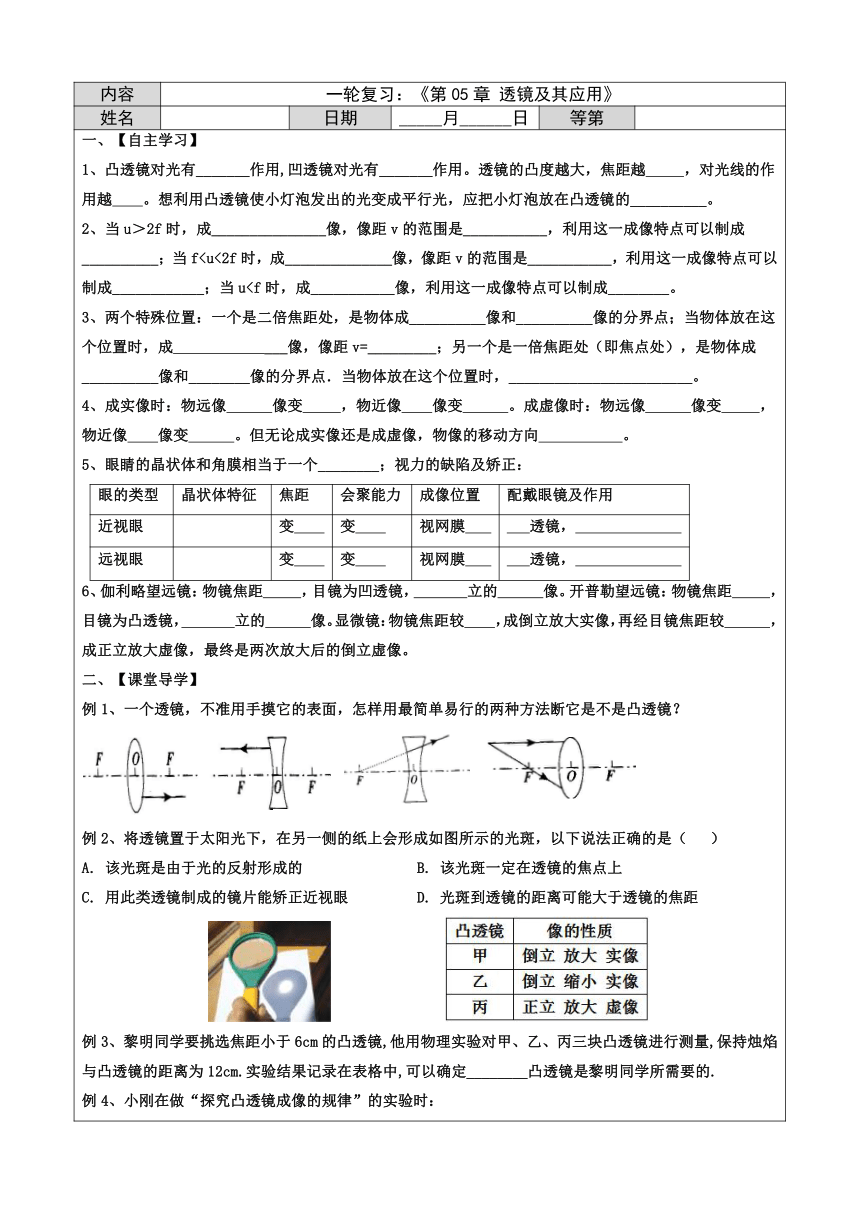

內容 一輪復習：《第05章 透鏡及其應用》
姓名 日期 _____月______日 等第

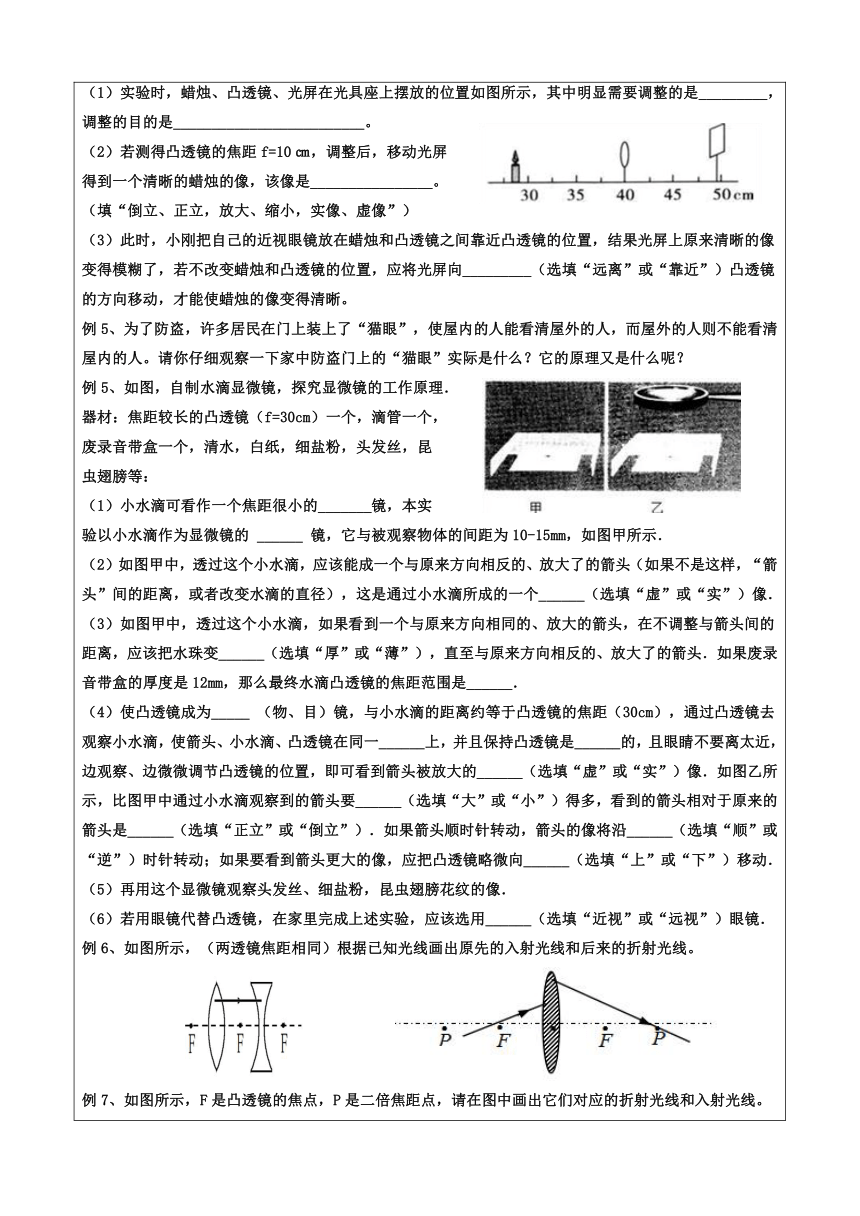

一、【自主學習】 1、凸透鏡對光有_______作用,凹透鏡對光有_______作用。透鏡的凸度越大，焦距越 ，對光線的作用越 。想利用凸透鏡使小燈泡發出的光變成平行光，應把小燈泡放在凸透鏡的__________。 2、當u＞2f時，成_______________像，像距v的范圍是___________，利用這一成像特點可以制成__________；當f6、伽利略望遠鏡：物鏡焦距 ，目鏡為凹透鏡， 立的 像。開普勒望遠鏡：物鏡焦距 ，目鏡為凸透鏡， 立的 像。顯微鏡：物鏡焦距較 ，成倒立放大實像，再經目鏡焦距較 ，成正立放大虛像，最終是兩次放大后的倒立虛像。 二、【課堂導學】 例1、一個透鏡，不準用手摸它的表面，怎樣用最簡單易行的兩種方法斷它是不是凸透鏡？ 例2、將透鏡置于太陽光下，在另一側的紙上會形成如圖所示的光斑，以下說法正確的是（ ） A. 該光斑是由于光的反射形成的 B. 該光斑一定在透鏡的焦點上 C. 用此類透鏡制成的鏡片能矯正近視眼 D. 光斑到透鏡的距離可能大于透鏡的焦距 例3、黎明同學要挑選焦距小于6cm的凸透鏡,他用物理實驗對甲、乙、丙三塊凸透鏡進行測量,保持燭焰與凸透鏡的距離為12cm.實驗結果記錄在表格中,可以確定________凸透鏡是黎明同學所需要的. 例4、小剛在做“探究凸透鏡成像的規律”的實驗時： （1）實驗時，蠟燭、凸透鏡、光屏在光具座上擺放的位置如圖所示，其中明顯需要調整的是_________，調整的目的是_________________________。 （2）若測得凸透鏡的焦距f=10㎝，調整后，移動光屏 得到一個清晰的蠟燭的像，該像是________________。 （填“倒立、正立，放大、縮小，實像、虛像”） （3）此時，小剛把自己的近視眼鏡放在蠟燭和凸透鏡之間靠近凸透鏡的位置，結果光屏上原來清晰的像變得模糊了，若不改變蠟燭和凸透鏡的位置，應將光屏向_________（選填“遠離”或“靠近”）凸透鏡的方向移動，才能使蠟燭的像變得清晰。 例5、為了防盜，許多居民在門上裝上了“貓眼”，使屋內的人能看清屋外的人，而屋外的人則不能看清屋內的人。請你仔細觀察一下家中防盜門上的“貓眼”實際是什么？它的原理又是什么呢？ 例5、如圖，自制水滴顯微鏡，探究顯微鏡的工作原理． 器材：焦距較長的凸透鏡（f=30cm）一個，滴管一個， 廢錄音帶盒一個，清水，白紙，細鹽粉，頭發絲，昆 蟲翅膀等： （1）小水滴可看作一個焦距很小的_______鏡，本實 驗以小水滴作為顯微鏡的 ______ 鏡，它與被觀察物體的間距為10-15mm，如圖甲所示． （2）如圖甲中，透過這個小水滴，應該能成一個與原來方向相反的、放大了的箭頭（如果不是這樣，“箭頭”間的距離，或者改變水滴的直徑），這是通過小水滴所成的一個______（選填“虛”或“實”）像． （3）如圖甲中，透過這個小水滴，如果看到一個與原來方向相同的、放大的箭頭，在不調整與箭頭間的距離，應該把水珠變______（選填“厚”或“薄”），直至與原來方向相反的、放大了的箭頭．如果廢錄音帶盒的厚度是12mm，那么最終水滴凸透鏡的焦距范圍是______． （4）使凸透鏡成為_____ （物、目）鏡，與小水滴的距離約等于凸透鏡的焦距（30cm），通過凸透鏡去觀察小水滴，使箭頭、小水滴、凸透鏡在同一______上，并且保持凸透鏡是______的，且眼睛不要離太近，邊觀察、邊微微調節凸透鏡的位置，即可看到箭頭被放大的______（選填“虛”或“實”）像．如圖乙所示，比圖甲中通過小水滴觀察到的箭頭要______（選填“大”或“小”）得多，看到的箭頭相對于原來的箭頭是______（選填“正立”或“倒立”）．如果箭頭順時針轉動，箭頭的像將沿______（選填“順”或“逆”）時針轉動；如果要看到箭頭更大的像，應把凸透鏡略微向______（選填“上”或“下”）移動． （5）再用這個顯微鏡觀察頭發絲、細鹽粉，昆蟲翅膀花紋的像． （6）若用眼鏡代替凸透鏡，在家里完成上述實驗，應該選用______（選填“近視”或“遠視”）眼鏡． 例6、如圖所示，（兩透鏡焦距相同）根據已知光線畫出原先的入射光線和后來的折射光線。 例7、如圖所示，F是凸透鏡的焦點，P是二倍焦距點，請在圖中畫出它們對應的折射光線和入射光線。 三、【課后練習】 1、關于實像和虛像，下列說法正確的是（ ） A．虛像是人的幻覺，并沒有光線進入人眼 B.實像能用光屏接收到，而虛像不能 C.實像一定是光的折射形成的,虛像一定是光的反射形成的 D平面鏡成虛像,凸透鏡成實像 2、平靜湖面上映了天上的白云,這時看到魚在云中游,則( ) A.云是像,魚是實物 B.云和魚都是虛像 C.云是虛像,魚是實像 D.云和魚都是實物 3、關于光的折射下列說法中正確的是( ) A.光的傳播方向發生改變的現象叫折射 B.在光折射中不一定存在反射
C.光從水射入玻璃折射角大于入射角 D.人觀察水容器的底部,發現水變淺了 4、如圖所示，在注有清水的試管內留有一稍大的空氣泡，使太陽光的正上方向下照，觀察試管下方的白紙，可以發現白紙上與空氣泡相對應的位置上，有一橢圓黑影，而其他部分竟是一條與試管平行的亮線，下列說法中正確的是（ ） A.試管充滿水的地方相當于凸透鏡，氣泡與周邊的水組成凸透鏡 B.試管充滿水的地方相當于凹透鏡，氣泡與周邊的水組成凹透鏡 C.試管充滿水的地方相當于凸透鏡，氣泡與周邊的水組成凹透鏡 D.試管充滿水的地方相當于凹透鏡，氣泡與周邊的水組成凸透鏡 5、如圖所示，虛線框內的一透鏡，MN為透鏡的主光軸，O是透鏡 光心，a（雙箭頭）和b（單箭頭）是射向透鏡的兩條光線，已知 光線a通過透鏡之后與MN交于P點，光線b通過透鏡之后與MN 交于Q點，由圖可知，下列說法中正確的是（ ） A.透鏡是凸透鏡，距離OP大于焦距 B.透鏡是凸透鏡，距離OP小于焦距 C.透鏡是凹透鏡，距離OQ大于焦距 D.透鏡是凹透鏡，距離OQ小于焦距 6、有以下五種光學鏡子：A.平面鏡、B.凸面鏡、C.凹面鏡、D.凸透鏡、E凹透鏡.其中對光線發生反射的有 ，對光線發生折射的有 ，對光線有發散作用的有 ，對光線有會聚作用的有 。 7、放大鏡實際上一個__________鏡,用它來觀察物體時,物體應放在__________,所看到的像是一個__________、__________ 的__________像. 8、眼球相當于一個 ，晶狀體和角膜的共同作用相當于一個 ，視網膜相當于 。眼球和照相機不同的地方在于：照相機鏡頭的焦距是不變的，而眼球中的“凸透鏡”的焦距是 。 9、如圖所示，把一張透明塑料紙鋪在桌面上，用筷子在塑料紙上滴一滴水珠，雙手平拿塑料紙，透過水珠看報紙上的字，看到的是字的 像（填“虛”或 “實”），小水珠相當于 鏡． 10、在利用太陽光測量凸透鏡焦距時，小華將凸透鏡正對著太陽，再把一張紙放在它的下方，如圖所示．當在紙上呈現一個并非最小的光斑時，測得這個光斑到凸透鏡的距離為L．小華推斷，凸透鏡的焦距一定大于L．則：（1）你認為小華的推斷 （選填“正確”或“不正確”）．（2）為了檢驗小華的推斷是否正確，可將凸透鏡向下方的紙張慢慢移近，若觀察到紙上呈現的光斑變 （選填“大”或“小”），則他的推斷是正確的． 11、平靜的湖面上能夠映出天空中飛翔的小鳥兒．人站在湖邊能看見水中的魚兒與鳥兒在一起嬉戲．看見水中的“魚”是光的 ______ 現象，；找一個圓柱形的玻璃瓶，里面裝滿水，把一支鉛筆水平地放在玻璃瓶的一側，把筆由靠近玻璃瓶的位置向遠處慢慢的移動時，透過玻璃瓶會看到鉛筆尖會逐漸 ______ （填“變長”或“變短”），到某一位置以后，鉛筆尖的方向改變． 12、在做探究凸透鏡成像的實驗中， （1）小斌將凸透鏡正對太陽光，在透鏡的另一側移動光屏，在 距透鏡10cm處，屏上呈現出最小最亮的光斑，則此凸透鏡焦距 約是_______cm. （2）小斌同學做實驗時，發現燭焰在光屏上的像如圖所示，若要使燭焰在光屏中心成像，只調節光屏，應將光屏向______調節（選填：“上”或“下”）． （3）若將燭焰移至距凸透鏡15cm處，移動光屏，使燭焰在屏上得到倒立、清晰的實像，_________（選填：“照相機”、“幻燈機”或“放大鏡”）就是應用這一原理制成的。 （4）若將蠟燭遠離透鏡，光屏應_________（選填：“靠近”、“遠離”或“不移動”），屏上才可以出現清晰的像。我們可以從不同角度看到光屏上的像，是因為發生了___________（選填：“鏡面反射”或“漫反射”）． （5）小莉同學將自己的近視眼鏡鏡片放在了蠟燭與凸透鏡（靠近凸透鏡）之間，移動透鏡和光屏，直到在光屏上得到了一個倒立縮小的清晰的像。將近視眼鏡鏡片取下，發現光屏上的像變模糊了。為了使屏上的像重新變得清晰，在不移動蠟燭和凸透鏡位置的前提下，應將光屏向_____移動（選填“左”或“右”）． （6）若已在光屏上成清晰的像，此時用遮光布遮住凸透鏡的下小半部分，則所成的燭焰的像為______________（選填“不完整的像”、“亮度相同的完整像”或“亮度稍暗的完整的像”）． （7）照相機拍攝近的景物后，再來拍攝遠景，則應調節調焦環，使（ ） A.鏡頭向后縮，離膠片近一些 B.鏡頭往前伸，離膠片遠一些 C.鏡頭往前伸，離膠片近一些 D. 鏡頭向后縮，離膠片遠一些 13、在左圖中的方框中填入合適的透鏡. 右圖中兩個透鏡共一根主光軸放置，且兩透鏡的焦點正好重合，完成光路圖.
