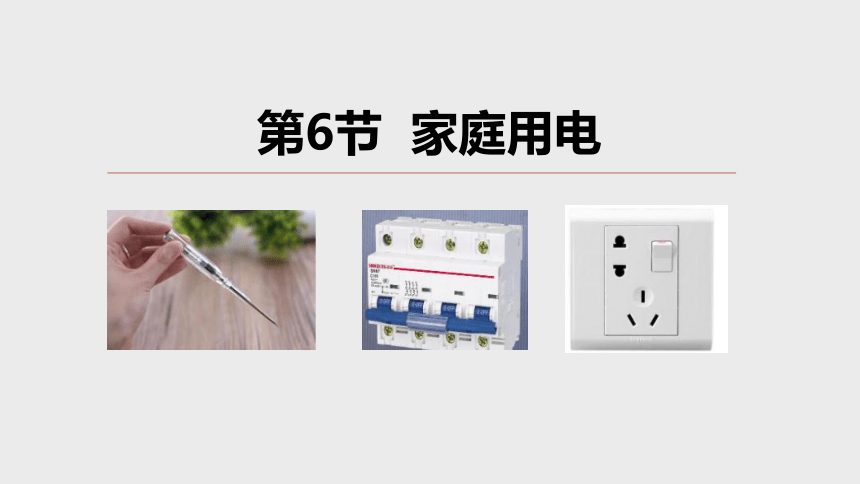

第6節 家庭用電

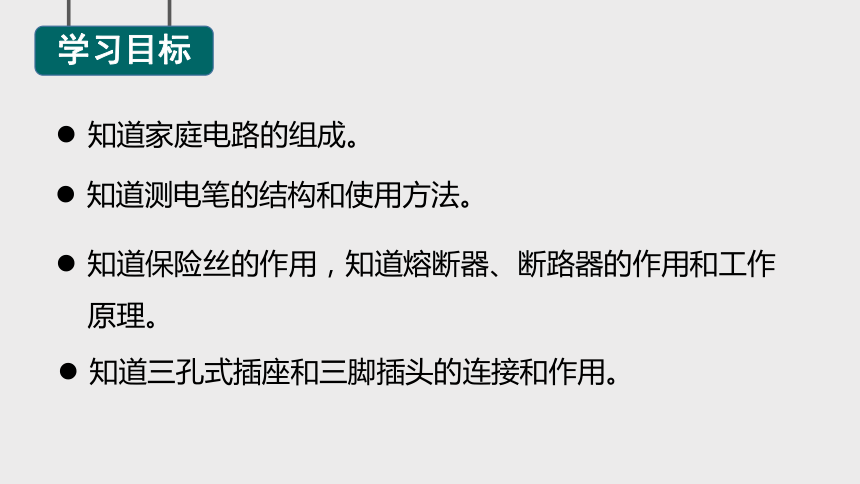

知道家庭電路的組成。
學習目標
知道測電筆的結構和使用方法。
知道保險絲的作用，知道熔斷器、斷路器的作用和工作原理。
知道三孔式插座和三腳插頭的連接和作用。
情境導入
要安裝家庭電路，你需要準備些什么材料呢？
一、家庭電路
家庭電路一般由供電線路（進戶線）、電能表、閘刀開關（熔斷器）、保險盒、插座、各用電器和開關等幾部分構成的。
家庭電路圖
我是家庭電路中的電源，由低壓供電線路供給，我有兩個成員，一個叫火線，一個叫零線。它們之間有220伏的電壓，零線和大地之間 沒有電壓。
家庭電路中“家庭成員”的自我介紹
我是電能表，我的工作是負責記錄每家每戶消耗的電能，以免大家不知道要付多少電費。
我是閘刀開關，在家庭電路中，我能控制所有用電器的通斷。
火線
零線
我是熔斷器，我在家庭電路中的作用可大了，下面老師要專門介紹呢！

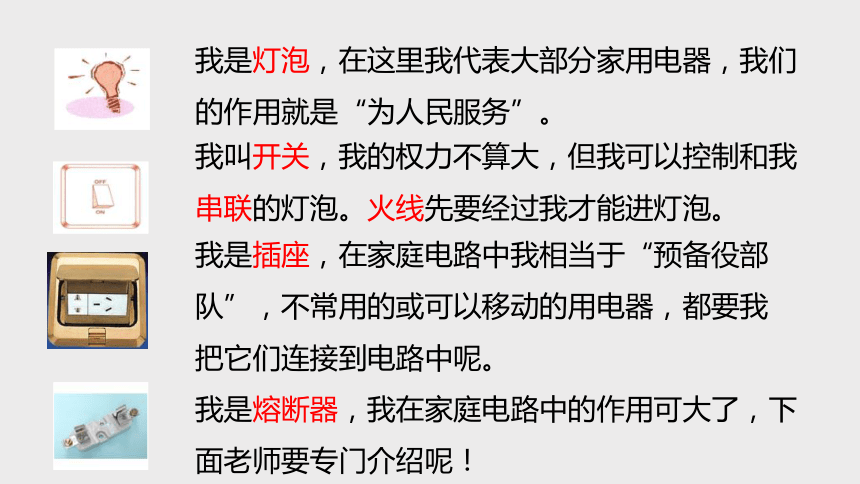

我是燈泡，在這里我代表大部分家用電器，我們的作用就是“為人民服務”。
我是插座，在家庭電路中我相當于“預備役部隊”，不常用的或可以移動的用電器，都要我把它們連接到電路中呢。
我叫開關，我的權力不算大，但我可以控制和我串聯的燈泡?；鹁€先要經過我才能進燈泡。
讀圖回答問題
家庭電路圖

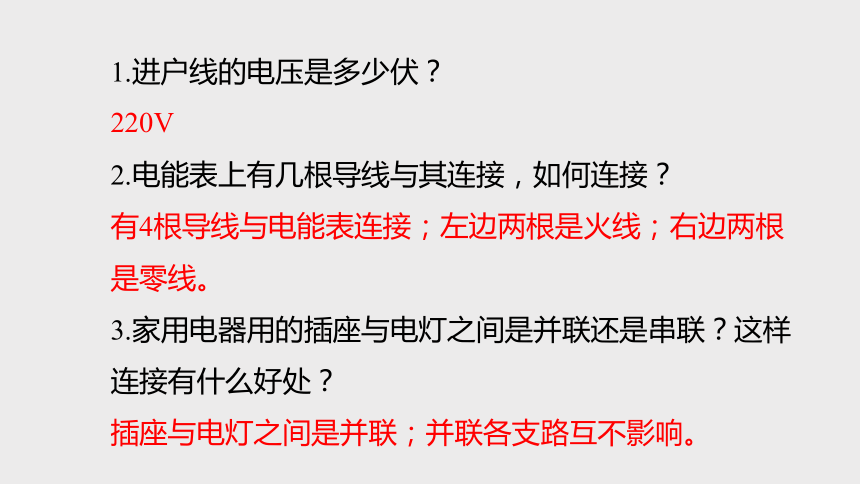

1.進戶線的電壓是多少伏？
220V
2.電能表上有幾根導線與其連接，如何連接？
有4根導線與電能表連接；左邊兩根是火線；右邊兩根是零線。
3.家用電器用的插座與電燈之間是并聯還是串聯？這樣連接有什么好處？
插座與電燈之間是并聯；并聯各支路互不影響。
國家或地區 電壓（伏） 頻率（赫茲）
220
50
中國、法國、德國、意大利、奧地利、西班牙、希臘、荷蘭、泰國
120
60
美國、加拿大
240
50
英國、澳大利亞
120、127、220
50
俄羅斯、瑞典
220
60
韓國
230
50
挪威、新西蘭、新加坡
部分國家市電電壓和頻率
用測電筆可以判斷哪條是火線，哪條是零線。
1.測電筆的結構
測電筆一般有鋼筆式和螺絲刀式兩種，其構造如圖所示。
家庭電路中的進戶線有兩根，一根是火線，一根是零線。如何判斷呢？
彈簧
電阻
筆尖金屬體
金屬筆卡
氖管
筆尖金屬體
金屬筆尾
電阻
氖管
鋼筆式測電筆
螺絲刀式測電筆
正確方法：手觸金屬筆卡；筆尖金屬體觸火線時氖管發光，觸零線時氖管不發光。
不正確方法：手沒觸金屬筆卡；筆尖金屬體觸火線時氖管不發光。
2.使用方法：
鋼筆式：手指要按住金屬筆卡，用筆尖接觸被測的導線。
螺絲刀式：用指尖抵住上端的金屬帽。

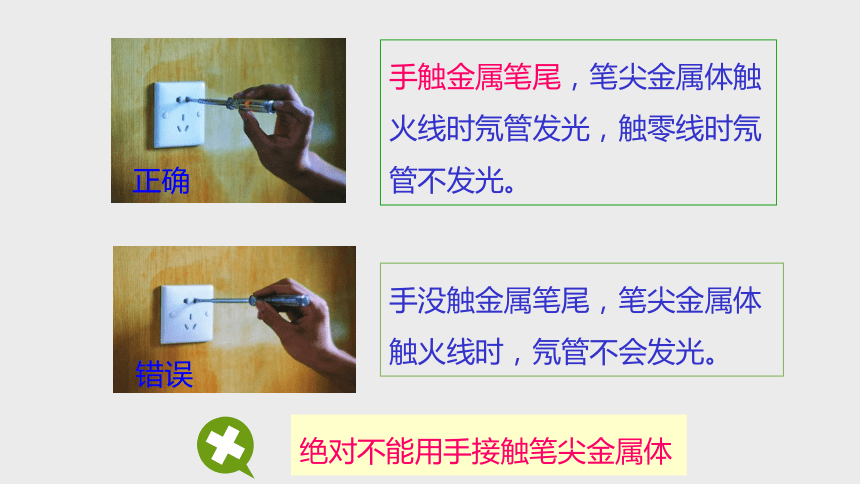

手觸金屬筆尾，筆尖金屬體觸火線時氖管發光，觸零線時氖管不發光。
正確
錯誤
手沒觸金屬筆尾，筆尖金屬體觸火線時，氖管不會發光。
絕對不能用手接觸筆尖金屬體
為什么手觸測電筆的筆尾金屬體時氖管會發光，而人不會觸電呢？
因為筆尖接觸火線時，220伏的電壓加在測電筆和人體構成的串聯電路上，氖管發光只需很小的電流，所以測電筆的電路中串聯了一個很大的電阻。通過氖管和人體的電流小于 ，這個電流可以 使氖管發光，但對人體是沒有危害的。
大電流引起火災
我們應如何防范電路引起的火災，保證用電安全呢？
二、熔斷器和斷路器
1.熔斷器
作用：電流過大時能自動切斷電路。
封閉管式熔斷器
敞開插入式熔斷器
熔斷器座
熔斷器蓋
注意：封閉管式熔斷器里面的保險絲熔斷后須連同玻璃管一起更換。
連接方法：串聯在火線上。
火線
零線
保險絲用什么材料都可以嗎？
不可以。電阻絲一般用電阻率大、熔點低的金屬合金制成，這樣當電路中因電流過大而使保險絲過熱達到它的熔點時，它就會及時熔斷，以切斷電路，保證安全。
選用保險絲的原則：保險絲的額定電流要等于或稍大于電路中正常工作時的電流。
小明家里由于用電不當，經常燒保險絲，一氣之下，他找了一根鐵絲代替保險絲接上，結果這根“保險絲”真的沒有燒壞，你覺得他這樣做妥當嗎？為什么？
他這樣做不妥當，因為鐵絲、銅絲在電流過大時不能熔斷，起不到保險的作用。（該行為千萬不能試?。?br/>練一練
思考與討論
如果選用的保險絲額定電流值太大或太小，那將會怎樣？
若選取的保險絲額定電流值過大，則起不到保險作用。
若選取的保險絲額定電流值過小，則會造成不必要的停電事故。
2.斷路器
斷路器
安裝在電路里的幾個斷路器
連接：串聯在火線上。
現在家庭電路中用斷路器來代替閘刀開關和熔斷器。
作用：電路中的電流過大時，能自動切斷電路，從而起到電路過載和短路的保護作用；同時也可以手動切斷電路，起到一般開關的作用。
下圖是一種斷路器的工作原理圖，請試著向你的同桌介紹其工作原理。
工作原理：正常情況下，雙金屬片是平直的，電路的接觸點閉合，電流正常通過；當電路電流過大時，雙金屬片被過度加熱，發生彎曲，使接觸點在彈簧拉力作用下被斷開，電路切斷，從而起到電路過載或短路時的保護作用。
三、插座
插座
插頭
固定式插座
移動式插座（兩孔式和三孔式）
三腳式插頭
三孔式插座和三腳式插頭
說明：三孔式插座比兩孔式插座多了一個接地孔，而三腳式插頭與接地孔相對應的那個插頭腳接用電器的金屬外殼。
三孔式插座的使用方法：“左零右火上接地”。
接地
接零線
接火線
接外殼
接用電部分
接用電器
根據你的觀察與了解，什么樣的用電器要用三腳式插頭呢？
大功率、有金屬外殼的用電器要用三腳式插座，如電飯煲、空調、冰箱、洗衣機等。
不接地線時，如果用電器的金屬外殼帶電，人接觸就會有危險。
接了地線，用電器的金屬外殼即使帶電，也會被導入大地，不會使人體觸電。
課堂小結
1.家庭電路由進戶線、電能表、總開關、保險裝置、用
電器、導線等組成，了解各部分的作用。
2.掌握測電筆的正確使用方法，會用測電筆辨別火線和
零線。
3.了解熔斷器和斷路器的使用，知道如何選用保險絲。
4.了解三腳插頭的使用、三孔插座的接法。
及時鞏固
1.指出下圖安裝中的錯誤之處，并做改正。
（1） 火線、零線標注位置錯。
（2）左邊燈泡頂端的金屬點應通過開關與火線接通，右邊燈泡沒有接控制它的開關。
零線
火線
2.安裝家庭電路時，下列做法錯誤的是 ( )　　　　　
A.各電燈之間并聯
B.開關與被控制的電燈串聯　　
C.插座與電燈串聯
D.保險絲接在閘刀開關之后
C
3.保險絲在電路中所起的作是（ ）
A.減小電路中的電流，避免產生危險　　　　　　　　 B.能使電路中電壓降低
C.用電器消耗的電能過多時，自動切斷電路
D.在電流過大，超過規定值時能自動切斷電路
D
4.按要求連接電路：①保險絲只保護插座；
②接線開關只控制電燈。
