第1章
電與磁
第6節 家庭用電
一、家庭電路
1.電路組成
你認識它們嗎？
電能表、
閘刀開關、
熔斷器、
斷路器、
插座插頭、
燈座燈頭、
開關。

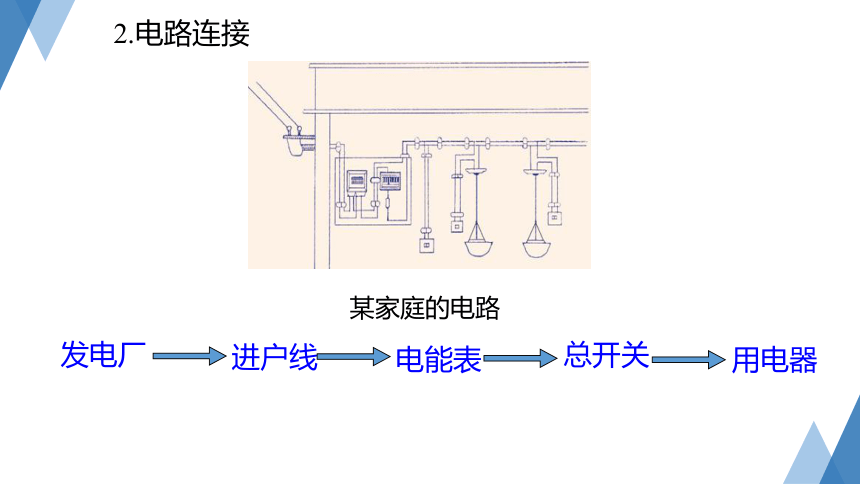

2.電路連接
某家庭的電路
發電廠
進戶線
電能表
總開關
用電器
（1）進戶線的電壓是多少伏？
220伏
（2）電能表有什么作用？
測電路消耗的電能
1
3
2
4

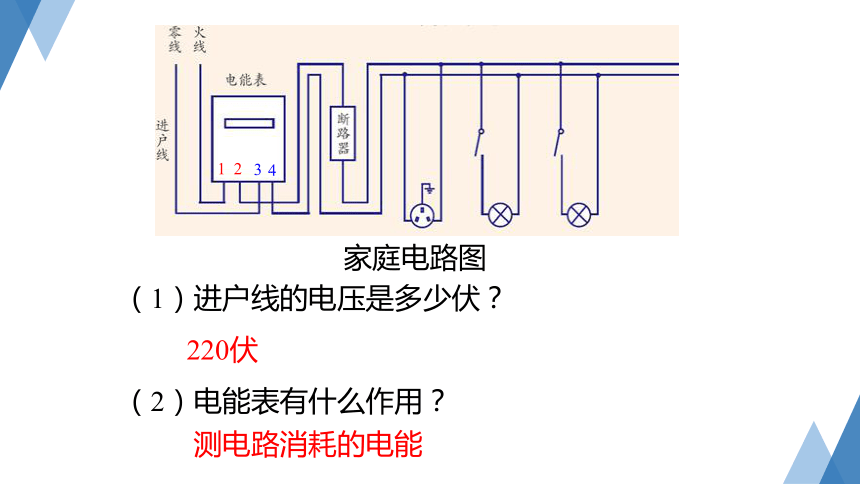

家庭電路圖

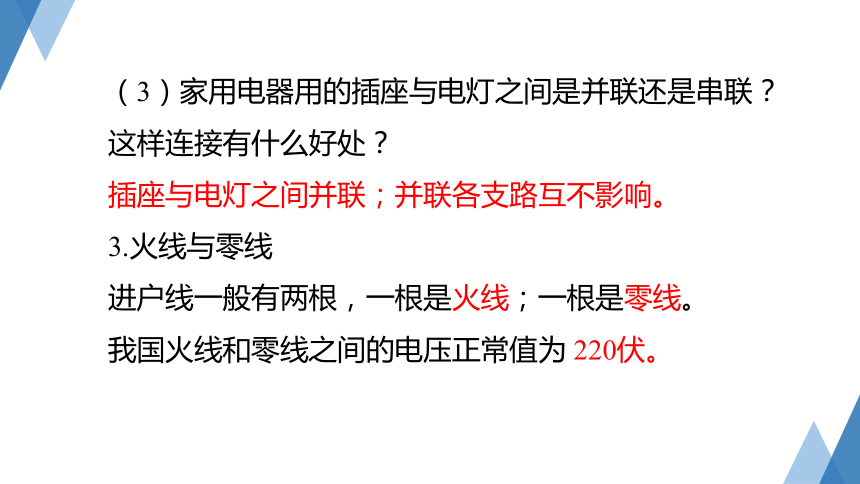

（3）家用電器用的插座與電燈之間是并聯還是串聯？這樣連接有什么好處？
插座與電燈之間并聯；并聯各支路互不影響。
3.火線與零線
進戶線一般有兩根，一根是火線；一根是零線。
我國火線和零線之間的電壓正常值為 220伏。

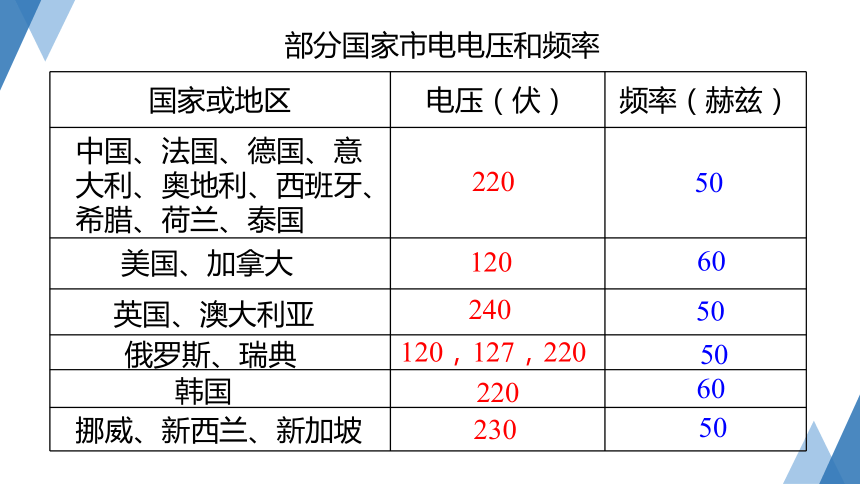

國家或地區 電壓（伏） 頻率（赫茲）
220
50
中國、法國、德國、意大利、奧地利、西班牙、希臘、荷蘭、泰國
120
60
美國、加拿大
240
50
英國、澳大利亞
120，127，220
50
俄羅斯、瑞典
220
60
韓國
230
50
挪威、新西蘭、新加坡
部分國家市電電壓和頻率

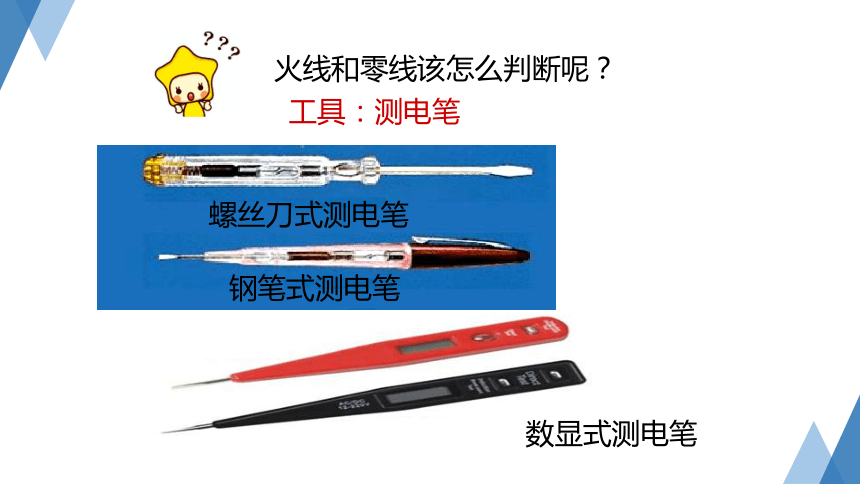

火線和零線該怎么判斷呢？
工具：測電筆
螺絲刀式測電筆
鋼筆式測電筆
數顯式測電筆
手指千萬不能碰到筆尖金屬體！

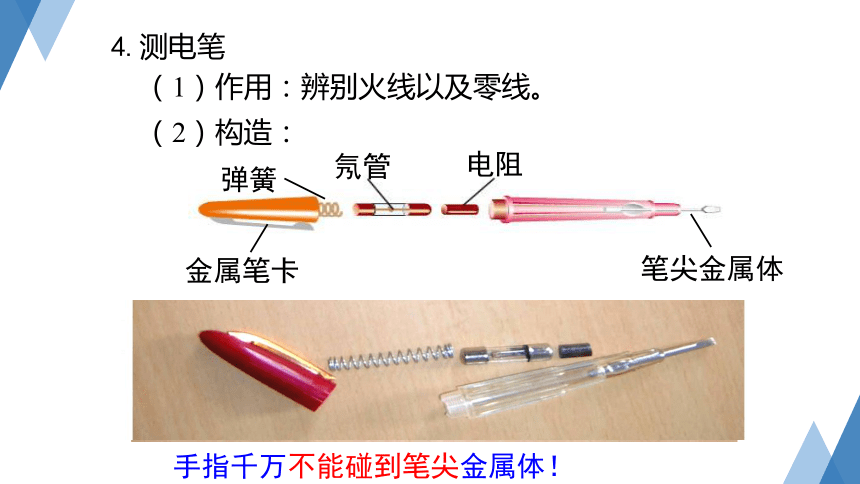

4.測電筆
　　（1）作用：辨別火線以及零線。
　　（2）構造：
氖管
電阻
筆尖金屬體
金屬筆卡
彈簧

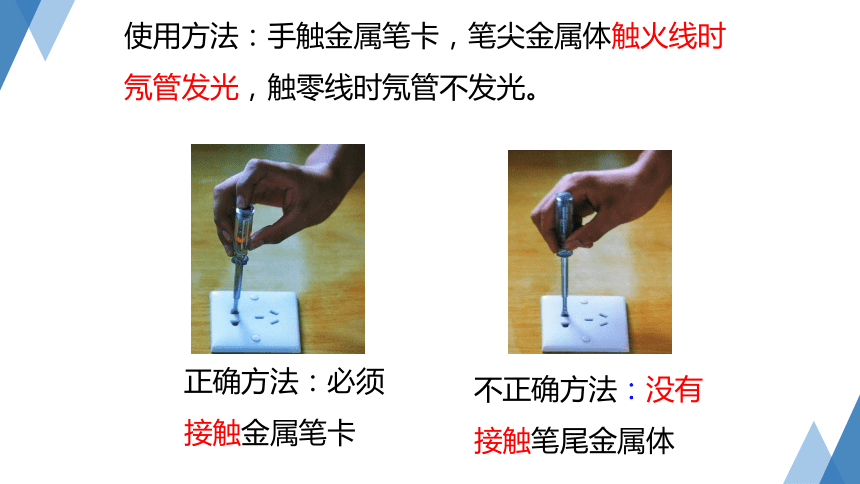

使用方法：手觸金屬筆卡，筆尖金屬體觸火線時氖管發光，觸零線時氖管不發光。
正確方法：必須接觸金屬筆卡
不正確方法：沒有接觸筆尾金屬體

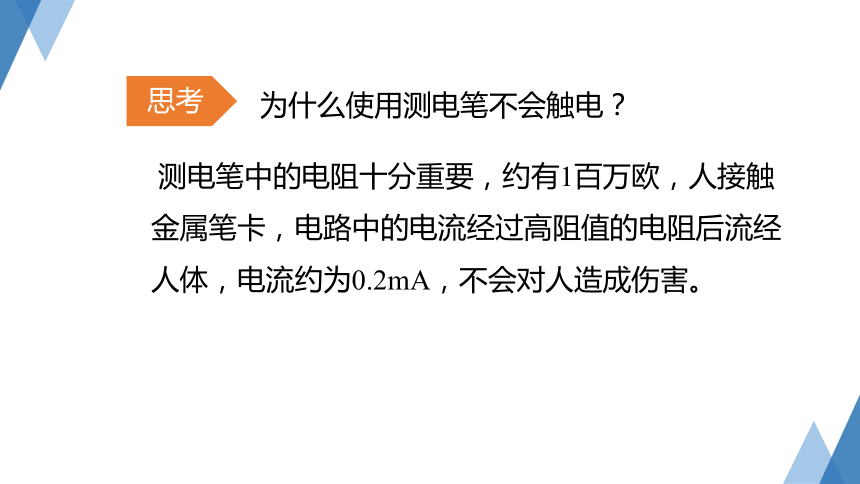

測電筆中的電阻十分重要，約有1百萬歐，人接觸金屬筆卡，電路中的電流經過高阻值的電阻后流經人體，電流約為0.2mA，不會對人造成傷害。
為什么使用測電筆不會觸電？
思考

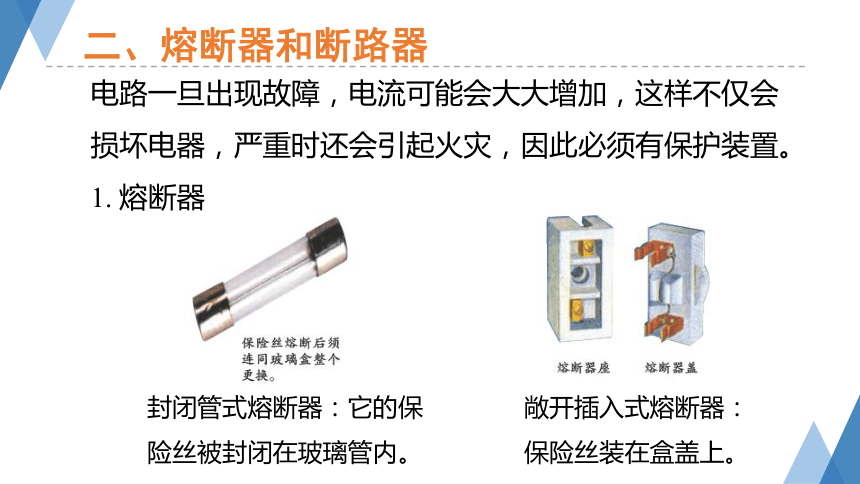

二、熔斷器和斷路器
電路一旦出現故障，電流可能會大大增加，這樣不僅會損壞電器，嚴重時還會引起火災，因此必須有保護裝置。
敞開插入式熔斷器：
保險絲裝在盒蓋上。
封閉管式熔斷器：它的保險絲被封閉在玻璃管內。
1. 熔斷器
家用保險絲是由電阻率較大，熔點較低的鉛銻合金制成的。
當有過大的電流通過時，保險絲產生較多的熱量，使它的溫度達到熔點，保險絲熔斷，自動切斷電路，起到保險作用。
保險絲應安裝在干路上。

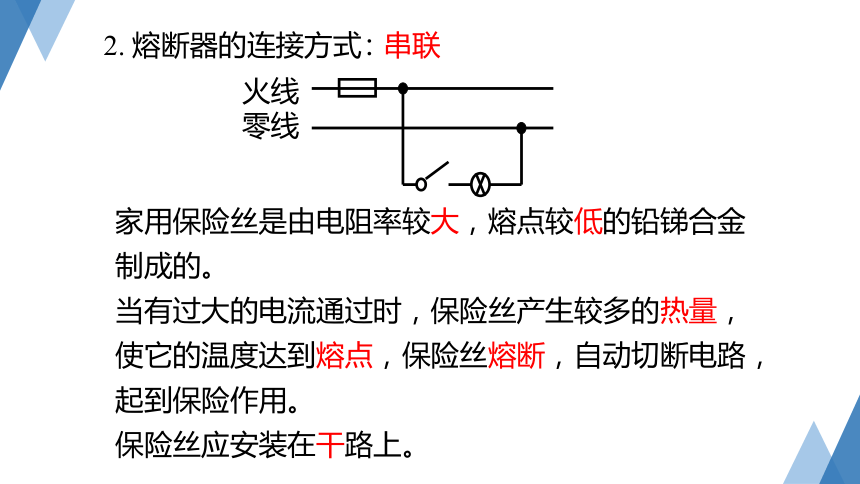

2. 熔斷器的連接方式
：串聯
火線
零線
保險絲熔斷后，可更換，那如何選擇保險絲呢？
規格：用保險絲的額定電流來表示。
選用原則：選用保險絲時，應使它的額定電流等于或稍大于電路中的最大正常工作電流。
保險絲的主要材料是由鉛，銻，錫制成的合金，這是為了達到低熔點的目的而加入了這些金屬，兩端是銅帽，這樣導電性能會更好，銅帽表面經過鍍鎳處理。
保險絲熔斷后，可以選擇銅絲或鐵絲做保險絲嗎？
為什么？
不行，因為鐵絲、銅絲在電流過大時不熔斷，起不到保險的作用。（該行為千萬不能試!）
如果選用的保險絲額定電流值太大或太小會怎樣？
若選取的額定電流過大，則起不到保險作用。
若選取的額定電流過小，則會造成不必要的停電事故。
電路中造成電流過大的原因有哪些？
①電路中用電器用電量過大
②發生短路
短路的情況：電線絕緣皮刮破、老化。連接線路不小心等情況造成火線、零線未經用電器直接連接。
3.斷路器
現在家庭中常用一種斷路器來代替閘刀開關和熔斷器。一般連接在火線上。
生活中常見的斷路器
4. 斷路器的作用
當通過斷路器的電流達到額定值的一定倍數時，可以在幾分鐘或幾秒內自動切斷電路，從而起到電路過載或短路的保護作用。故障排除后，斷路器能手動復位，接通電路。斷路器也能手動切斷電路。因方便、安全而越來越得到普及。
5. 斷路器的工作原理
斷路器利用雙金屬片的膨脹系數不同工作的。
正常情況下，雙金屬片是平直的，電路的接觸點閉合，電流正常通過；當電流過大時，雙金屬片被過度加熱，發生彎曲，使接觸點在彈簧拉力作用下被斷開，電路切斷，從而起到電路過載或短路時的保護作用。
三、插座
固定式插座
移動式插座
兩孔式
三孔式
兩腳插頭
三腳插頭
兩孔式插座的一個孔連接在家庭電路的火線上，另一個孔連接在零線上。使用兩腳電源插頭的用電器只要把兩腳插頭插入插孔，用電器就接入電路，就可以工作了。
三孔式插座按照左零右火上接地的接線方式連入電路；三腳式插頭中間插腳與用電器的外殼相連；使用時，用電器外殼就與大地相連。
三孔式插座和三腳插頭
根據你的觀察與了解，什么樣的用電器要用三腳式插頭呢？
大功率、金屬外殼的用電器要用三腳式插頭，如電飯煲、空調、冰箱、洗衣機等。
同是漏電，為何反差如此大？
當用電器漏電時，其金屬外殼上就有220伏的電壓。如果這個用電器沒有與地線接觸，當人觸及它時，電流就會通過人體進入大地，發生觸電事故。若外殼與地線接觸，電流就會經接地線進入大地，人體接觸用電器外殼時就不再有電流流經人體。因此，接地線是用電器的安全線。
課堂測評
1.家庭電路中，下列操作符合要求的是(　　)
A.輸電線進戶后，應先接電能表
B.家庭電路的開關接在零線或火線上都可以
C.使用測電筆時，手指不能碰到金屬筆卡，以免發生
觸電事故
D.空氣開關(一種斷路器)跳閘后，應立即閉合
A
2.家庭電路中的保險絲熔斷了，以下原因中不可能
的是(　　)
A.家庭電路中用電器的總功率過大
B.電燈開關中的兩根導線相碰
C.保險絲的規格不合適，熔斷電流太小
D.插頭中的兩根導線相碰
B
3.現已知小明家里各用電器工作時的電流值如下：一臺電腦：1 A；所有電燈：0.8A；空調：7A；冰箱：0.5A；電視機：0.5A。請你幫他選擇保險絲（ ）
A.額定電流是40A的保險絲
B.額定電流是1.5A的保險絲
C.額定電流是10A的保險絲
D.額定電流越大越好的保險絲
C
4.家庭電路有_________根電線，一根是_________線，另一根是_________線，可用_________來判斷，其中， _________線是接大地的，這兩線間的電壓是________。
用電器要_____聯接入電路，開關要接在_________上。
并
兩
火
測電筆
零
220V
火線
零
5．選用保險絲時，應使它的額定電流_______或者 _________電路正常工作時的最大電流，不能用_______和_______代替。
6．三孔插座中，多的那個孔是接_____的，當把三腳插頭插入時，在把電器連入電路的同時，也把電器的_______連入了_________ 。
等于
鐵絲
大地
外殼
大地
略大于
銅絲
課堂小結
一、家庭電路
1.電路組成：
熔斷器、
斷路器、
插座插頭、
燈座燈頭、
開關。
2.電路連接：
電器用的插座與電燈之間是并聯，
開關與電燈是串聯。
3.火線與零線：
辨別可用測電筆。
之間的電壓220伏；
電能表、
閘刀開關、
二、熔斷器和斷路器
1.熔斷器：
（1）在電路中作用：當電路中電流過大時，保險絲會自動熔斷。
（2）保險絲的選用：選用保險絲應使保險絲的額定電流等于或稍大于電路中正常工作時的電流。
有封閉管式和敞開插入式熔斷器。
2.保險絲
3.斷路器
（1）在電路中的作用：電流超過額定電流時，斷路器會自動斷開。
（2）斷路器的工作原理：斷路器中雙金屬片受熱彎曲，導致斷開觸點。
三、插座
1.插座的分類：兩孔插座、三孔插座。
2.三孔插座的使用方法：左零右火上接地。
謝謝
