第1章
電與磁
第4節
電動機

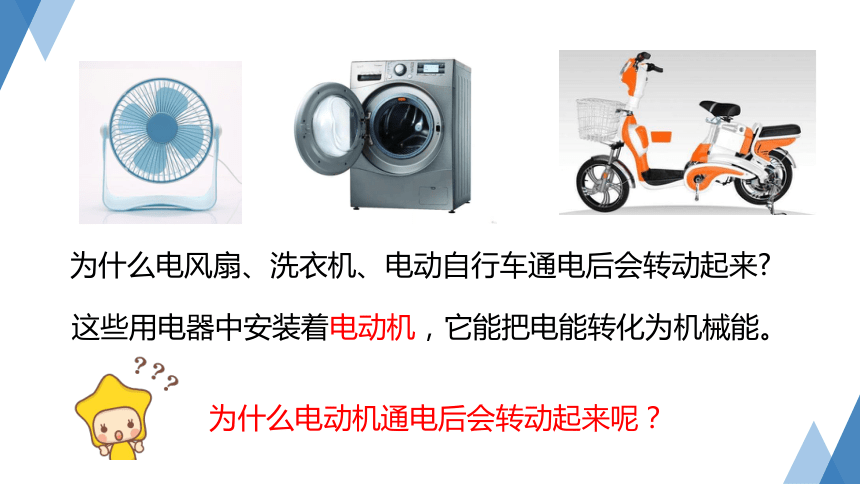

為什么電風扇、洗衣機、電動自行車通電后會轉動起來
這些用電器中安裝著電動機，它能把電能轉化為機械能。
為什么電動機通電后會轉動起來呢？

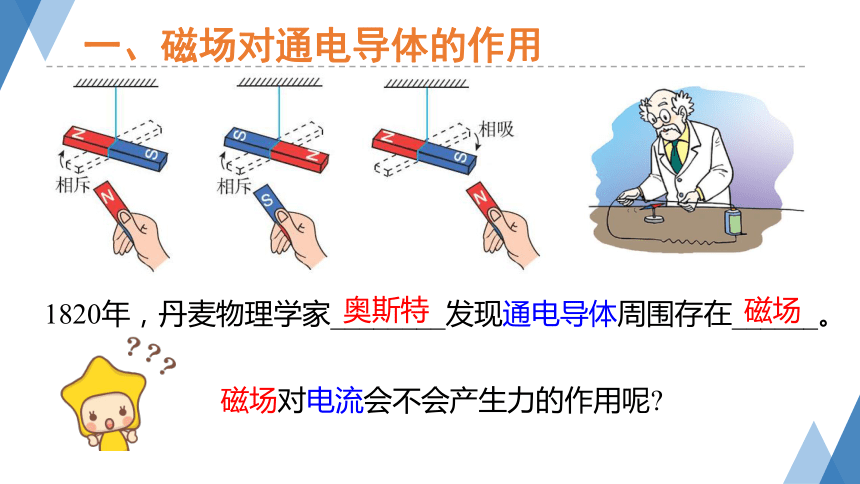

一、磁場對通電導體的作用
1820年，丹麥物理學家________發現通電導體周圍存在______。
奧斯特
磁場
磁場對電流會不會產生力的作用呢

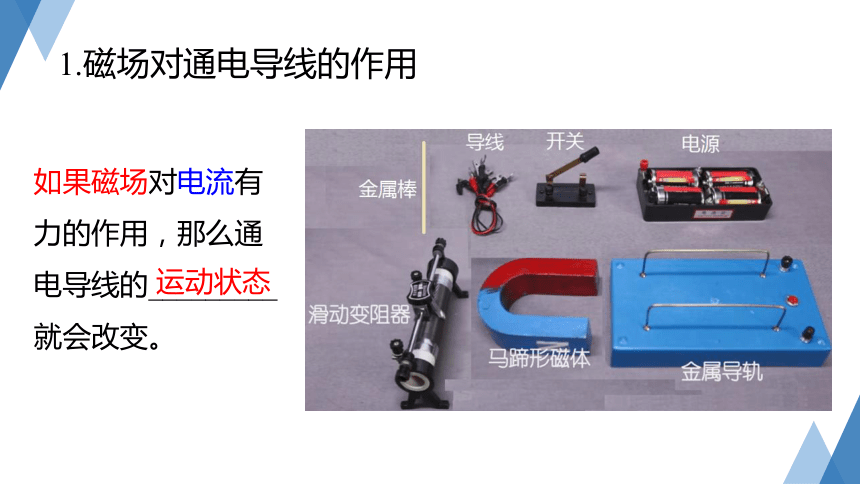

如果磁場對電流有力的作用，那么通電導線的_________就會改變。
運動狀態
1.磁場對通電導線的作用

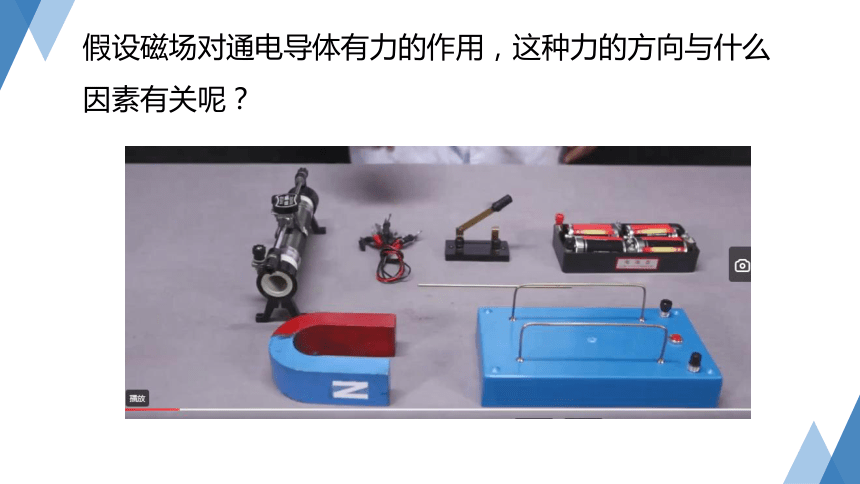

假設磁場對通電導體有力的作用，這種力的方向與什么因素有關呢？

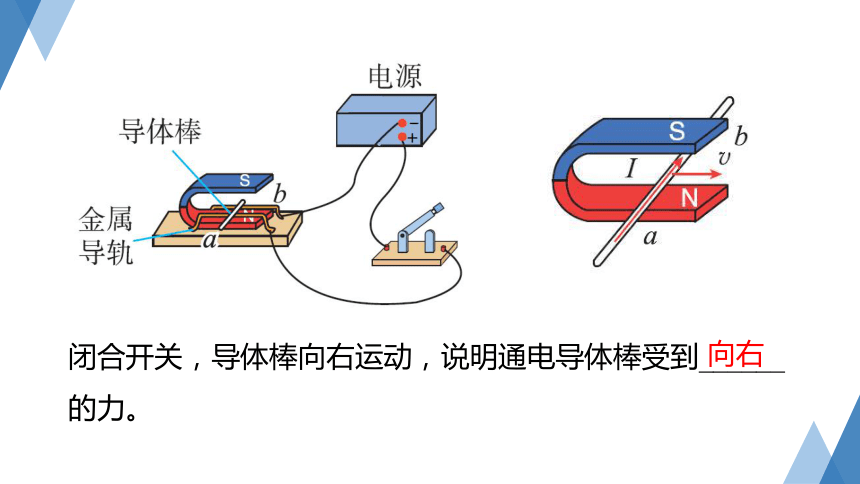

閉合開關，導體棒向右運動，說明通電導體棒受到______的力。
向右

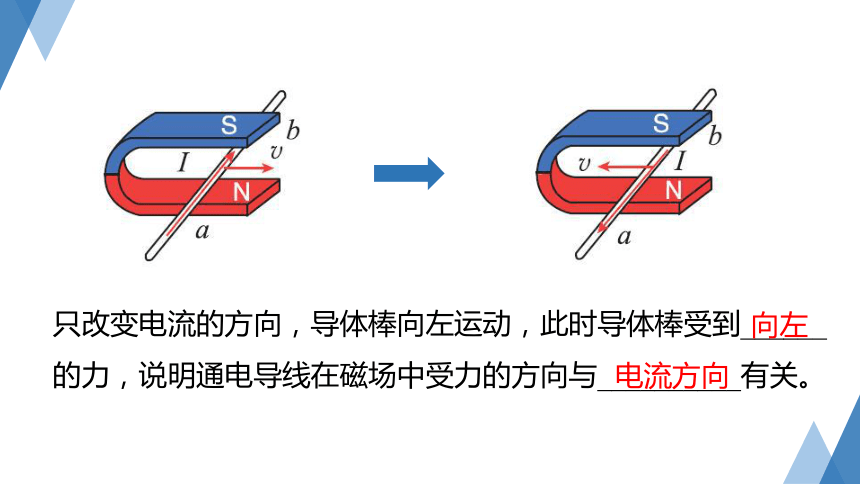

只改變電流的方向，導體棒向左運動，此時導體棒受到______的力，說明通電導線在磁場中受力的方向與__________有關。
向左
電流方向

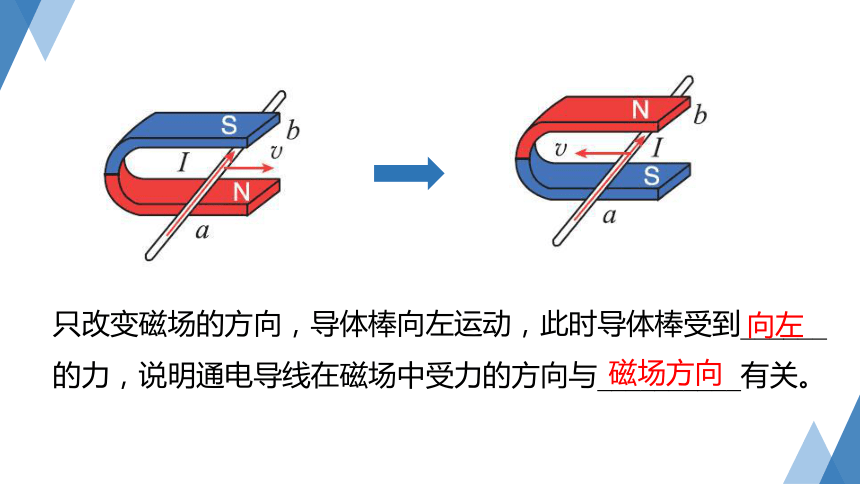

只改變磁場的方向，導體棒向左運動，此時導體棒受到______的力，說明通電導線在磁場中受力的方向與__________有關。
向左
磁場方向

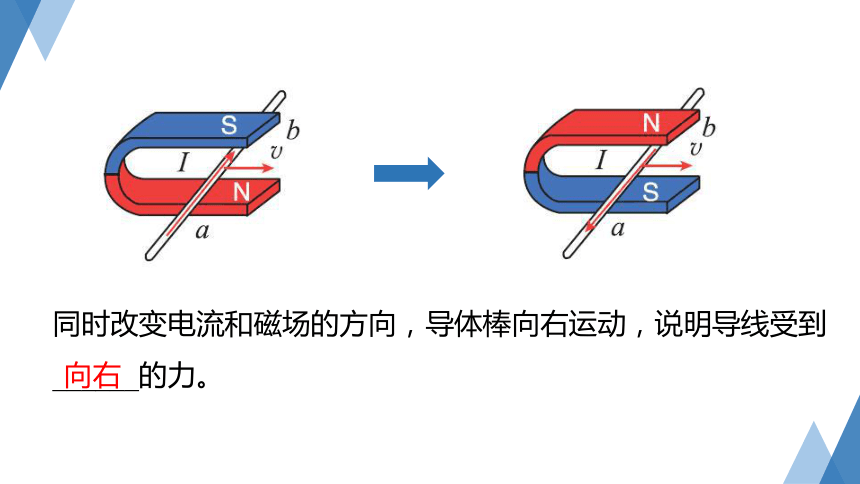

同時改變電流和磁場的方向，導體棒向右運動，說明導線受到______的力。
向右
通電導線在磁場中會受到力的作用，力的方向與電流方向及磁場方向有關。當電流方向或磁場方向發生改變時，導線的受力方向發生改變。當電流方向和磁場方向同時改變時，導線的受力方向不變。
結論
2.磁場對通電線圈的作用
當矩形線圈靜止在圖示位置時，給線圈通電，線圈不發生轉動。這是因?yàn)榫€圈ab邊和cd邊受到的力的大小相等、方向相反，即線圈受力平衡。這個位置是線圈的平衡位置。
當矩形線圈靜止在圖示位置時，給線圈通電，線圈受到非平衡力的作用，沿順時針方向轉動。但線圈轉過平衡位置后，線圈受到阻礙它沿順時針方向轉動的力的作用，它不能繼續轉動下去，而是返回到平衡位置。
通電線圈可以在磁場里轉過一定角度，但不能持續轉動。怎樣才能使線圈持續轉動呢？
二、直流電動機
電動機是利用通電線圈能在磁場中轉動的原理制成的。電動機為什么能持續轉動呢
1.電動機的構造
電動機主要由轉子（圖中是線圈）和定子（圖中是磁體）兩部分組成。
能夠轉動的部分叫轉子，固定不動的部分叫定子。
2.改變電流方向使線圈持續轉動
線圈轉過平衡位置時電流的方向由a到b、由c到d ，線圈因力的作用回到平衡位置。
若能在線圈轉過平衡位置時使電流方向由b到a 、由d到c，則線圈受力的方向?qū)l(fā)生改變，線圈可以繼續轉動下去。
3.換向器
換向器由兩個半環E、F和兩個電刷A、B組成。兩個半環E和F跟線圈兩端相連，可隨線圈一起轉動，兩半環中間斷開，彼此絕緣。兩電刷A和B分別和兩半環接觸，使電源和線圈組成閉合電路。
（1）構造
當線圈剛轉過平衡位置時，換向器自動改變線圈中的電流方向，改變線圈兩邊的受力方向，使線圈持續轉動。
線圈轉到平衡位置，換向器斷開電路，線圈利用慣性繼續轉動，越過平衡位置。
線圈越過平衡位置，換向器接通電路，線圈中的電流方向變?yōu)閐→c→b→a。線圈受力的方向隨之變化，線圈受力繼續轉動。
（2）作用
三、實驗：裝配直流電動機模型
1.目標
（1）進一步了解直流電動機的構造和工作原理。
（2）練習安裝直流電動機的模型，提高動手操作能力。
直流電動機模型，電池，滑動變阻器，開關，導線等。
2.器材
（1）把直流電動機模型的各個部件安裝成整機。
3.電路圖
4.過程
（2）把直流電動機的模型接入電路。在閉合開關前，先弄清電流從哪一個電刷流入電動機線圈。閉合開關，觀察電動機線圈的轉動方向，記錄結果。
（3）分別對調電源的兩極和兩個磁極，按步驟（2）重復一次，觀察電動機的轉動方向是否改變，記錄結果。
（4）同時對調電源的兩極和兩個磁極，按步驟（2）重復一次，觀察電動機的轉動方向是否改變，記錄結果。
（5）利用滑動變阻器改變通過線圈的電流，觀察轉子轉動的快慢，觀察記錄結果。
5.結果
（1）只改變電流的方向，或只改變磁場的方向，電動機的轉動方向發生改變。
（2）同時改變電流和磁場的方向，電動機的轉動方向不變。
（3）可以通過改變電流大小改變電動機的轉速。
課堂小結
一、磁場對通電導體的作用
三、實驗：裝配直流電動機模型
直流電動機轉速和轉動方向的調節
二、直流電動機
1.構造
2.換向器
1.利用圖示裝置探究的原理，可以制成的用電器是（　）
A.電水壺
B.電風扇
C.麥克風
D.電磁起重機
B
2.如圖所示，線圈abcd位于磁場中，當開關接通時，ab段導線受磁場力F的方向向上；此時，cd段導線的受力情況是（ ）
A. cd段導線受到的磁場力方向向上
B. cd段導線受到的磁場力方向向下
C. cd段導線受到的磁場力為零，
因?yàn)榫€圈處于水平位置
D. cd段導線受到的磁場力為零，因?yàn)閍b段導線向上轉動
B
3.如圖所示，使線圈位于兩磁極間，閉合開關后線圈順時針轉動，現在要使線圈逆時針轉動，寫出一個可行的方法：___________________________________________。
把磁體的N、S極對調（把接電源的兩根線對調）
