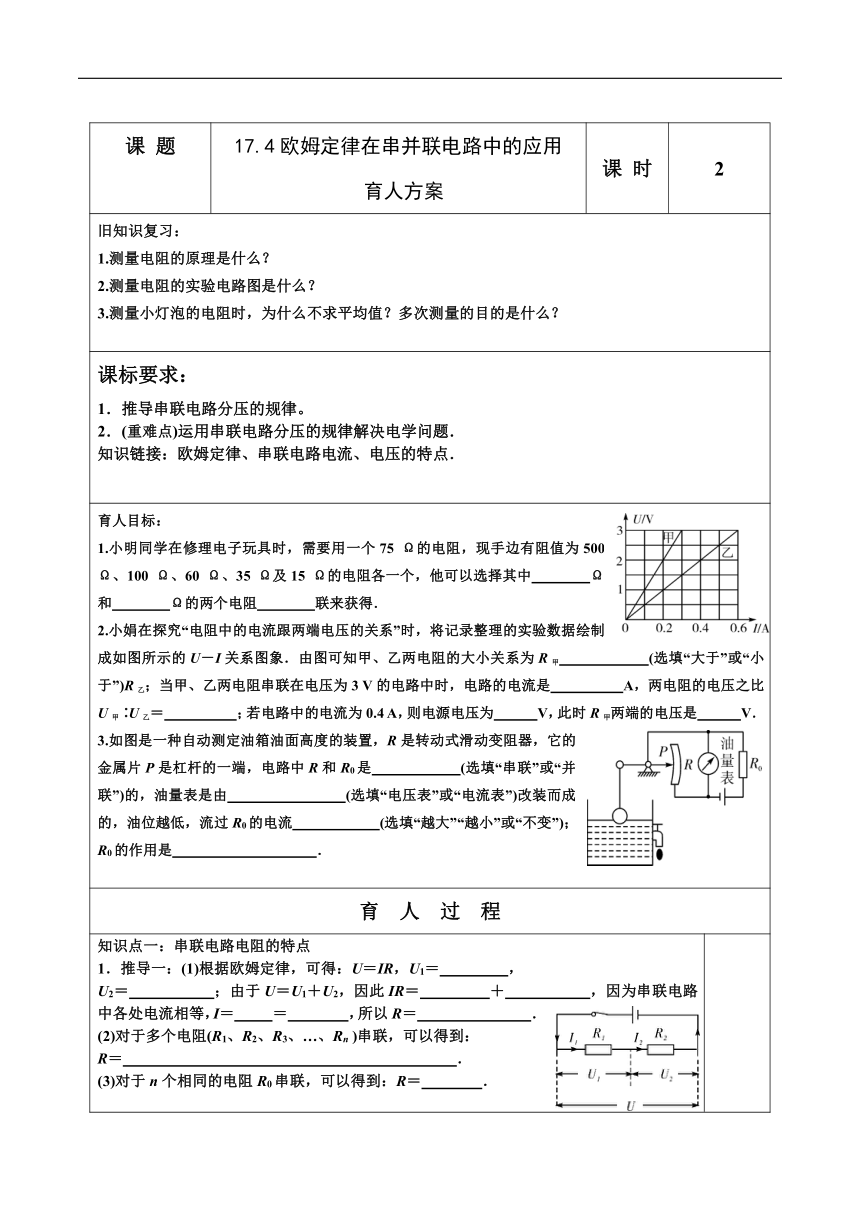

課 題 17.4歐姆定律在串并聯電路中的應用 育人方案 課 時 2
舊知識復習： 1.測量電阻的原理是什么？ 2.測量電阻的實驗電路圖是什么？ 3.測量小燈泡的電阻時，為什么不求平均值？多次測量的目的是什么？
課標要求： 1．推導串聯電路分壓的規律。 2．(重難點)運用串聯電路分壓的規律解決電學問題． 知識鏈接：歐姆定律、串聯電路電流、電壓的特點．
育人目標： 1.小明同學在修理電子玩具時，需要用一個75 Ω的電阻，現手邊有阻值為500 Ω、100 Ω、60 Ω、35 Ω及15 Ω的電阻各一個，他可以選擇其中　 　Ω和　 　Ω的兩個電阻　 　聯來獲得． 2.小娟在探究“電阻中的電流跟兩端電壓的關系”時，將記錄整理的實驗數據繪制成如圖所示的U－I關系圖象．由圖可知甲、乙兩電阻的大小關系為R甲　 　(選填“大于”或“小于”)R乙；當甲、乙兩電阻串聯在電壓為3 V的電路中時，電路的電流是　 　A，兩電阻的電壓之比U甲∶U乙＝　 ?。蝗綦娐分械碾娏鳛?.4 A，則電源電壓為　 　V，此時R甲兩端的電壓是　 　V． 3.如圖是一種自動測定油箱油面高度的裝置，R是轉動式滑動變阻器，它的金屬片P是杠桿的一端，電路中R和R0是　 　(選填“串聯”或“并聯”)的，油量表是由　 　(選填“電壓表”或“電流表”)改裝而成的，油位越低，流過R0的電流　 　(選填“越大”“越小”或“不變”)；R0的作用是　 ?。?
育 人 過 程

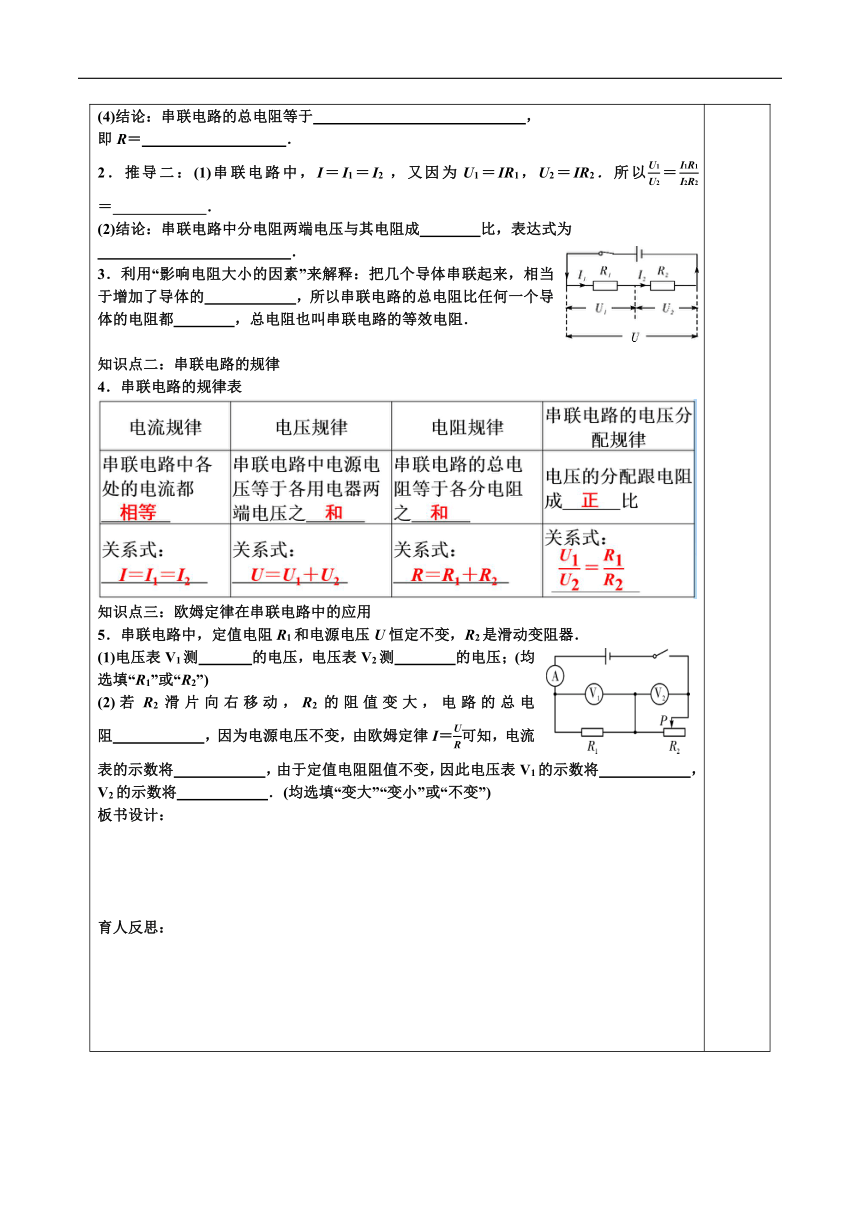

知識點一：串聯電路電阻的特點 1．推導一：(1)根據歐姆定律，可得：U＝IR，U1＝　 　， U2＝　 ??；由于U＝U1＋U2，因此IR＝　 　＋　 　，因?yàn)榇?lián)電路中各處電流相等，I＝　 　＝　 　，所以R＝　 ?。? (2)對于多個電阻(R1、R2、R3、…、Rn )串聯，可以得到： R＝　 ?。? (3)對于n個相同的電阻R0串聯，可以得到：R＝　 ?。? (4)結論：串聯電路的總電阻等于　 　， 即R＝　 ． 2．推導二：(1)串聯電路中，I＝I1＝I2 ，又因?yàn)閁1＝IR1，U2＝IR2．所以＝ ?。? (2)結論：串聯電路中分電阻兩端電壓與其電阻成　 　比，表達式為 ?。? 3．利用“影響電阻大小的因素”來解釋：把幾個導體串聯起來，相當于增加了導體的　 　，所以串聯電路的總電阻比任何一個導體的電阻都　 　，總電阻也叫串聯電路的等效電阻． 知識點二：串聯電路的規律 4．串聯電路的規律表 知識點三：歐姆定律在串聯電路中的應用 5．串聯電路中，定值電阻R1和電源電壓U恒定不變，R2是滑動變阻器． (1)電壓表V1測　 　的電壓，電壓表V2測　 　的電壓；(均選填“R1”或“R2”) (2)若R2滑片向右移動，R2的阻值變大，電路的總電阻　 　，因?yàn)殡娫措妷翰蛔?，由歐姆定律I＝可知，電流表的示數將　 　，由于定值電阻阻值不變，因此電壓表V1的示數將　 　，V2的示數將　 ?。?均選填“變大”“變小”或“不變”) 板書設計： 育人反思：
作 業 設 計填寫說明：分層作業設計
基礎作業 1．有兩根相同阻值的金屬電阻絲，電阻都為R．把它們串聯起來，等效為一個電阻，串聯后的總電阻　 　(選填“變大”“變小”或“不變”)，因?yàn)榘阉鼈兇?lián)后　 　． 2．某同學要把一個阻值為15 Ω，正常工作電壓為3 V的燈泡接在9 V的電源上，為使其正常工作，那么需給燈泡( ) A．串聯一個45 Ω的電阻 B．串聯一個15 Ω的電阻 C．串聯一個30 Ω的電阻 D．串聯一個相同的燈泡 3．如圖所示，a、b為兩段材料、長度均相同，但橫截面積不同的電阻絲．將它們串聯在電路中，則下列選項正確的是( ) A．電阻絲a的阻值較大 B．電阻絲a兩端的電壓較大 C．流過電阻絲a的電流較大 D．兩電阻絲串聯后，總阻值變大3． 4．如圖所示，R0為定值電阻，R1為滑動變阻器，V1、V2為實驗室用電壓表(接線柱上標有“－”“3”“15”)，閉合開關后，調節滑片P，使兩電壓表指針?biāo)肝恢孟嗤畡t通過兩電阻的電流之比為　 　，R0與R1兩端電壓之比為　 　，R0與R1的阻值之比為　 　． 5．如圖所示為某同學設計的高速公路收費站計重秤的原理圖，其中R2為滑動變阻器，車重表是由　 　(選填“電流表”或“電壓表”)改裝而成的．閉合開關S，當車重變大時，車重表的示數會　 ?。籖2兩端的電壓會　 　(后兩空選填“變大”“變小”或“不變”)． 提升作業 6．如圖所示是一種自動測定油箱內油面高度的裝置．R是滑動變阻器，AP是可繞O點轉動的杠桿的一部分，且由定位擋板限制，只能在電阻R上滑動．從油量表指針?biāo)傅目潭?，就可以知道油箱?nèi)油面的高度h． 以下說法正確的是( ) A．油量表可以用電壓表改裝而成 B．當油量減少時，電路中總電阻減小，電流增大 C．油量表的刻度值從左往右是逐漸增大的 D．在油箱沒有油時，電阻R0對電路不起任何作用 7．如圖甲所示電路，閉合開關S后，兩個電流表的指針偏轉均如圖乙所示，則通過R1的電流是　 　A，通過R2的電流是　 　A，兩電阻的阻值之比R1∶R2＝　 ?。? 8.．在如圖甲所示的電路中，電源電壓不變，電阻R1的阻值為20 Ω．閉合開關S，電流表A1和A2的示數分別為0.6 A、1 A．求： (1)電源電壓； (2)滑動變阻器連入電路的阻值； (3)若移動滑片P到某位置時，發現一電流表的示數如圖乙所示，此時電路中的總電阻． 9.保護全校師生身體健康，學校利用過氧乙酸對辦公室、教室等室內的空氣進行熏蒸消毒．某科技興趣小組設計了一個簡易檢測儀，檢測教室空氣中過氧乙酸氣體的濃度，其電路原理圖如圖甲所示，電源電壓恒為12 V，R0為定值電阻，過氧乙酸氣體傳感器Rt的阻值隨過氧乙酸氣體濃度ρ的變化關系如圖乙所示． (1)過氧乙酸氣體傳感器是由　 　材料制成的；由圖乙可知過氧乙酸氣體的濃度增大，電壓表示數將　 　(選填“變大”或“變小”)． (2)當教室內空氣沒有消毒(即過氧乙酸氣體的濃度為零)時，電壓表的示數為3 V，則定值電阻R0的阻值是　 　Ω． (3)當過氧乙酸氣體的濃度為0.15 g/m3時，通過整個電路的電流是 　 　A． (4)消毒標準如下：ρ＜0.15 g/m3為不合格，0.15 g/m3≤ρ＜0.3 g/m3為合格，ρ≥0.3 g/m3為超標．某次對教室內過氧乙酸氣體的濃度進行檢測時，電壓表的示數為8 V，則該次消毒為　 　(選填“不合格”“合格”或“超標”)．
