蜂鳴器模塊
創設情境，提出問題
聚焦問題，發散研討
合作探究，制定方案
編寫程序，調試糾錯
實踐應用，拓展延伸
1
3
5
2
4
創設情境，提出問題
第 部分
1
創設情境，提出問題

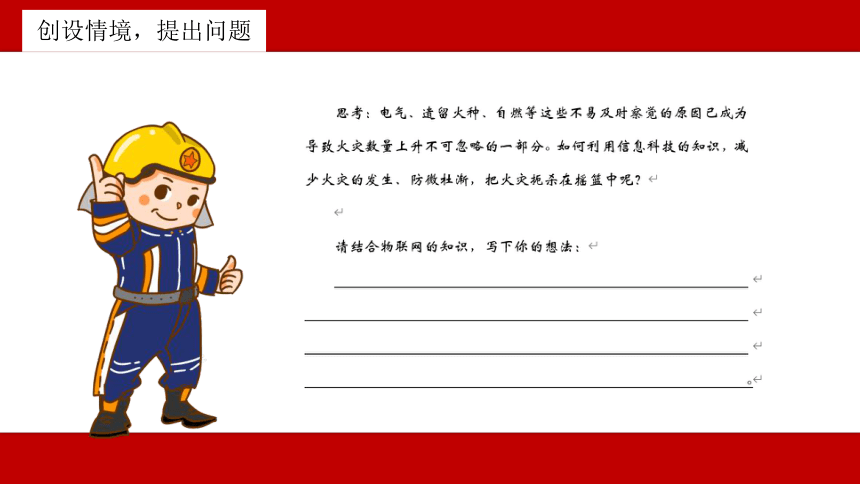

如何利用信息科技的知識，減少火災的發生、防微杜漸，把火災扼殺在搖籃中呢？
創設情境，提出問題
聚焦問題，發散研討
第 部分
2
聚焦問題，發散研討

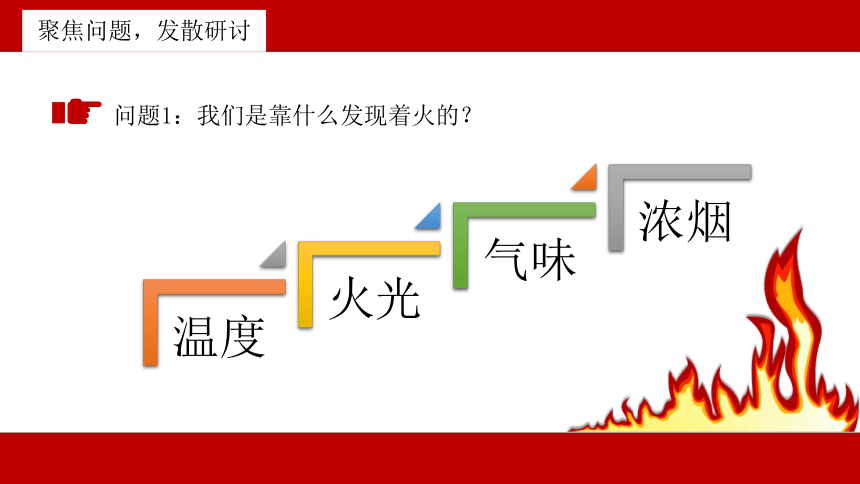

問題1：我們是靠什么發現著火的？
聚焦問題，發散研討

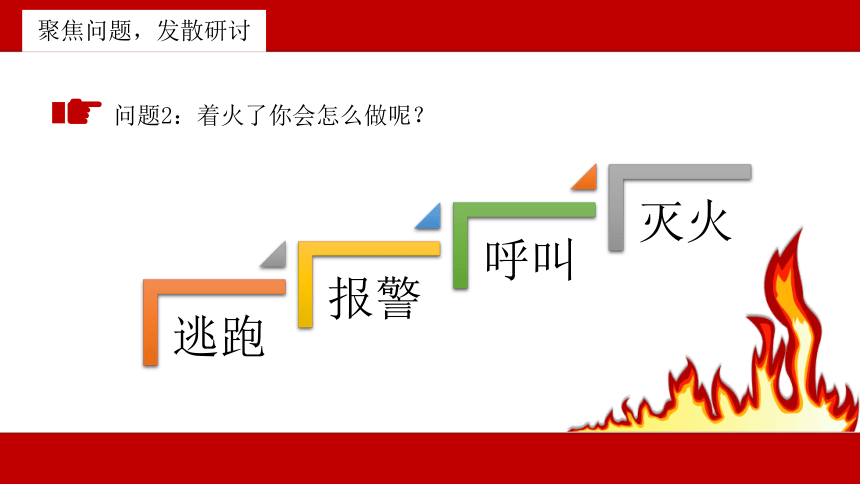

問題2：著火了你會怎么做呢？
聚焦問題，發散研討

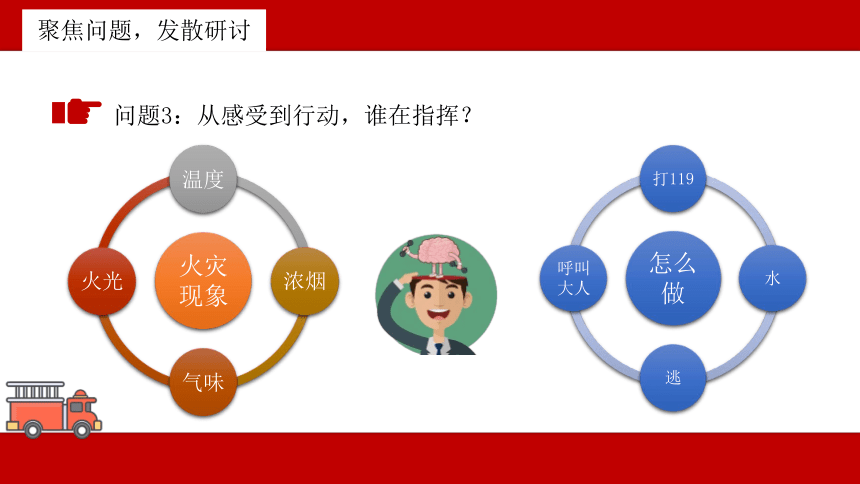

問題3：從感受到行動，誰在指揮？
聚焦問題，發散研討

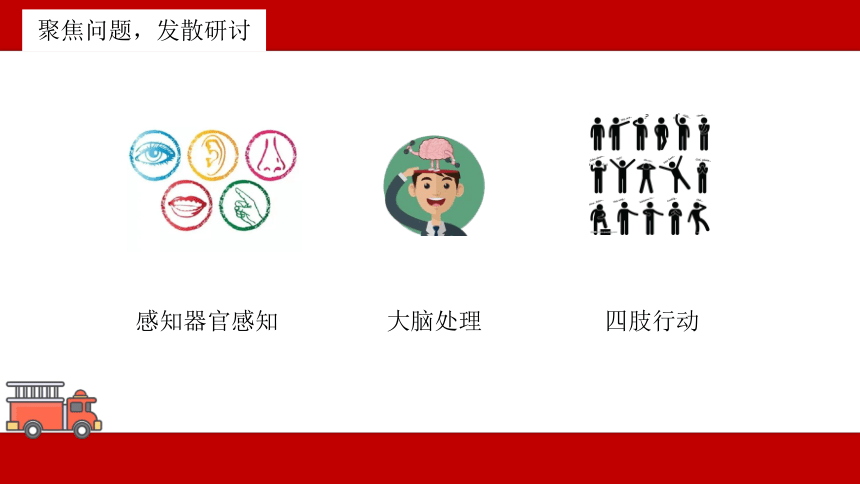

感知器官感知
大腦處理
四肢行動
聚焦問題，發散研討

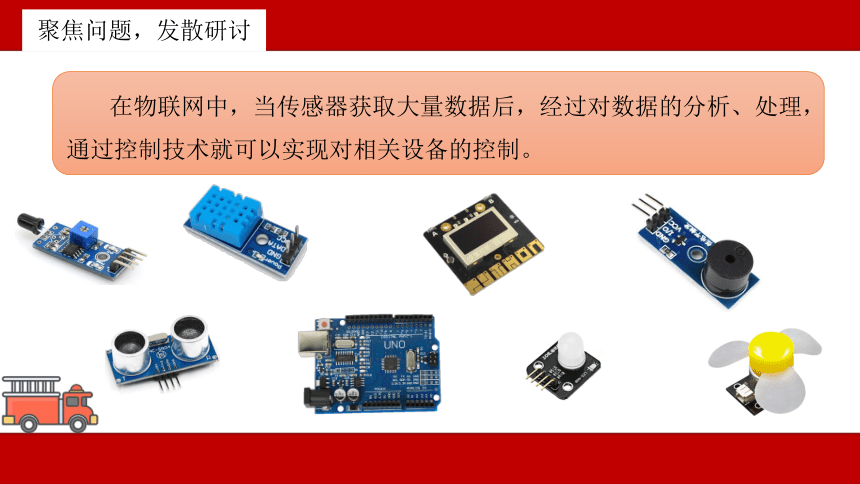

在物聯網中，當傳感器獲取大量數據后，經過對數據的分析、處理，通過控制技術就可以實現對相關設備的控制。
聚焦問題，發散研討

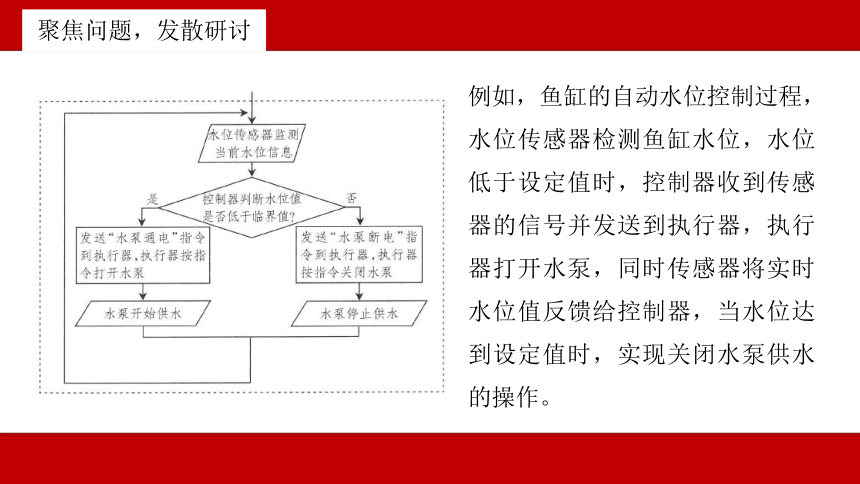

例如，魚缸的自動水位控制過程，水位傳感器檢測魚缸水位，水位低于設定值時，控制器收到傳感器的信號并發送到執行器，執行器打開水泵，同時傳感器將實時水位值反饋給控制器，當水位達到設定值時，實現關閉水泵供水的操作。
聚焦問題，發散研討
控制與反饋的過程是通過傳感器對信息進行感知，由傳感器將信息傳遞給執行器，執行器作用于受控對象，受控對象輸出信號后，信號值同時反饋給傳感器，起到制約的作用
聚焦問題，發散研討
問題4：針對著火問題，你想設計一個怎樣的簡易物聯系統？
制作目標：檢測到有火焰，就鳴叫發光
合作探究，制定方案
第 部分
3
合作探究，制定方案
火焰報警器效果演示
合作探究，制定方案
探究一：火焰?zhèn)鞲衅鞯墓ぷ髟?br/>結合物理中“光”的相關知識，借助網絡探索火焰?zhèn)鞲衅鞯墓ぷ髟怼?br/>1
0
無火焰
有火焰
合作探究，制定方案
1
0
亮
滅
內置LED燈
火焰探測
高電平
低電平
高電平
低電平
探究二：火焰報警器工作流程圖
合作探究，制定方案
2.流程圖描述
（1）檢測是否有火焰
（2）判斷火焰?zhèn)鞲衅魇欠褫敵?
（3）如果測量值是1
那么燈滅、蜂鳴器停止報警
否則燈亮、蜂鳴器報警
檢測是否
有火焰
火焰?zhèn)鞲衅魇欠褫敵?
燈亮、蜂鳴器報警
燈滅、蜂鳴器停止報警
否
是
探究二：火焰報警器工作流程圖
合作探究，制定方案
合作探究，制定方案
探究三：火焰報警器電路連接
合作探究，制定方案
火焰?zhèn)鞲衅髂K 主板
DO GP14
AO 無
VCC 3.3V
GND GND
蜂鳴器模塊 主板
I/O GP17
VCC 3.3V
GND GND
編寫程序，調試糾錯
第 部分
4
編寫程序，調試糾錯
初始化
打印輸出火焰?zhèn)鞲衅鳡顟B(tài)
1為正常
0為異常、檢測到紅外線
D0:1
D0:0
編寫程序，調試糾錯
條件判斷
編寫程序，調試糾錯
初始化
打印輸出火焰?zhèn)鞲衅鳡顟B(tài)
1為正常
0為異常、檢測到紅外線
D0:1
D0:0
編寫程序，調試糾錯
條件判斷
實踐應用，拓展延伸
第 部分
5
問題1：你的火焰報警器有什么問題？
實踐應用，拓展延伸
沒有火焰時也會報警
課后作業
實踐應用，拓展延伸
完善火焰報警裝置
實踐應用，拓展延伸
問題2：如果真的著火了，你會怎么做？
報警內容：
1
詳細地址。
2
火災信息，包括起火物，著火部位，著火物質（是否有毒），火勢情況，有無人員被困。
3
報警人的姓名及電話號碼。
4
派專人在路口接引消防車。
實踐應用，拓展延伸
問題2：如果真的著火了，你會怎么做？
實踐應用，拓展延伸
問題2：如果真的著火了，你會怎么做？
三要
第一要：先用濕毛巾捂住口鼻
第二要：要彎腰低頭，緊貼墻根撤離
第三要：要抓住時機往下跑，離開火災現場
三不要
第一不要：不要乘坐電梯
第二不要 ; 不要跳樓
第三不要：不要躲在危險的地方，想辦法向外邊的人發出求救信號
學習消防知識
用行動關愛生命
板書
火焰報警器——搭建簡易物聯系統
數據采集
智能處理
控制反饋
